Пристрій для перетискання пуповини

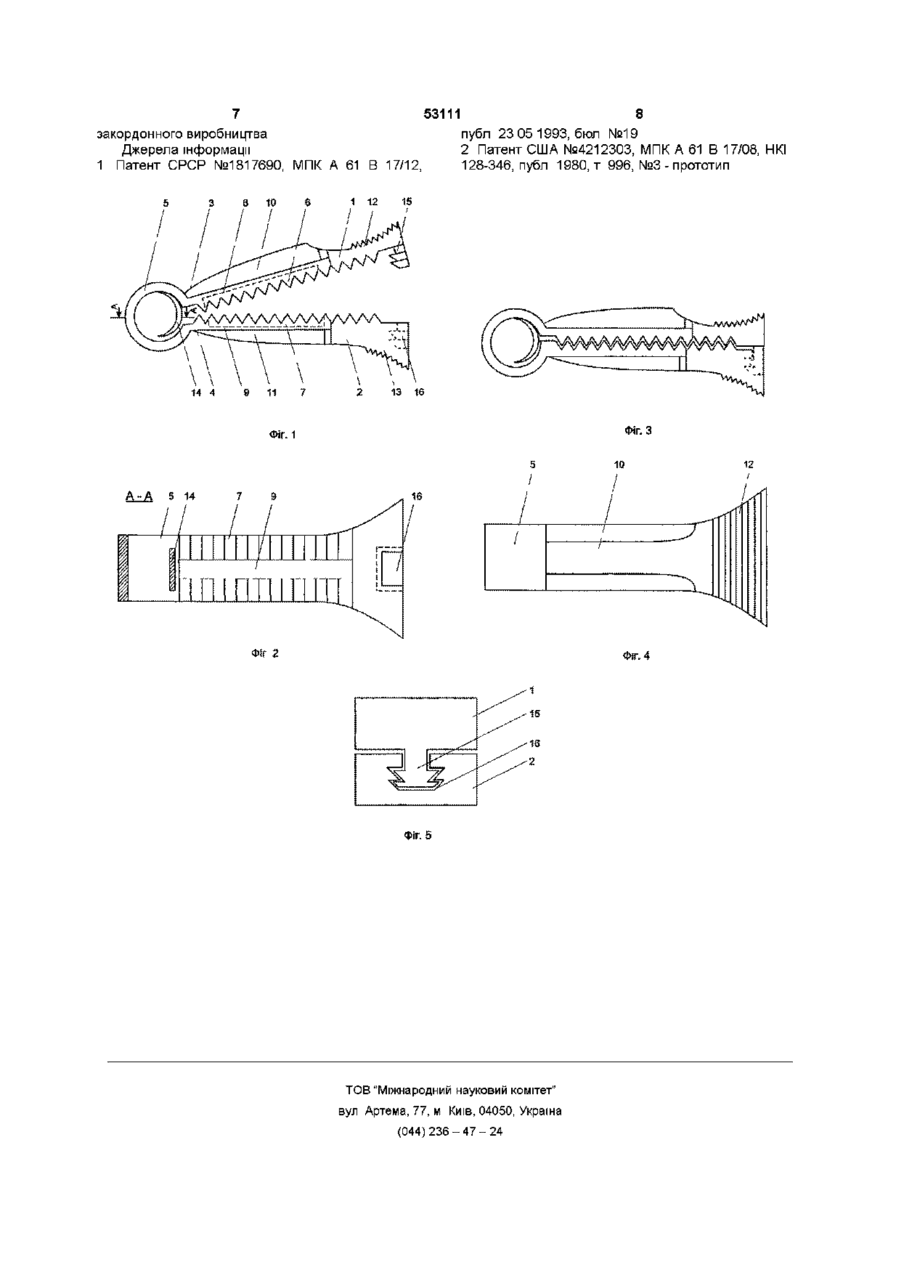

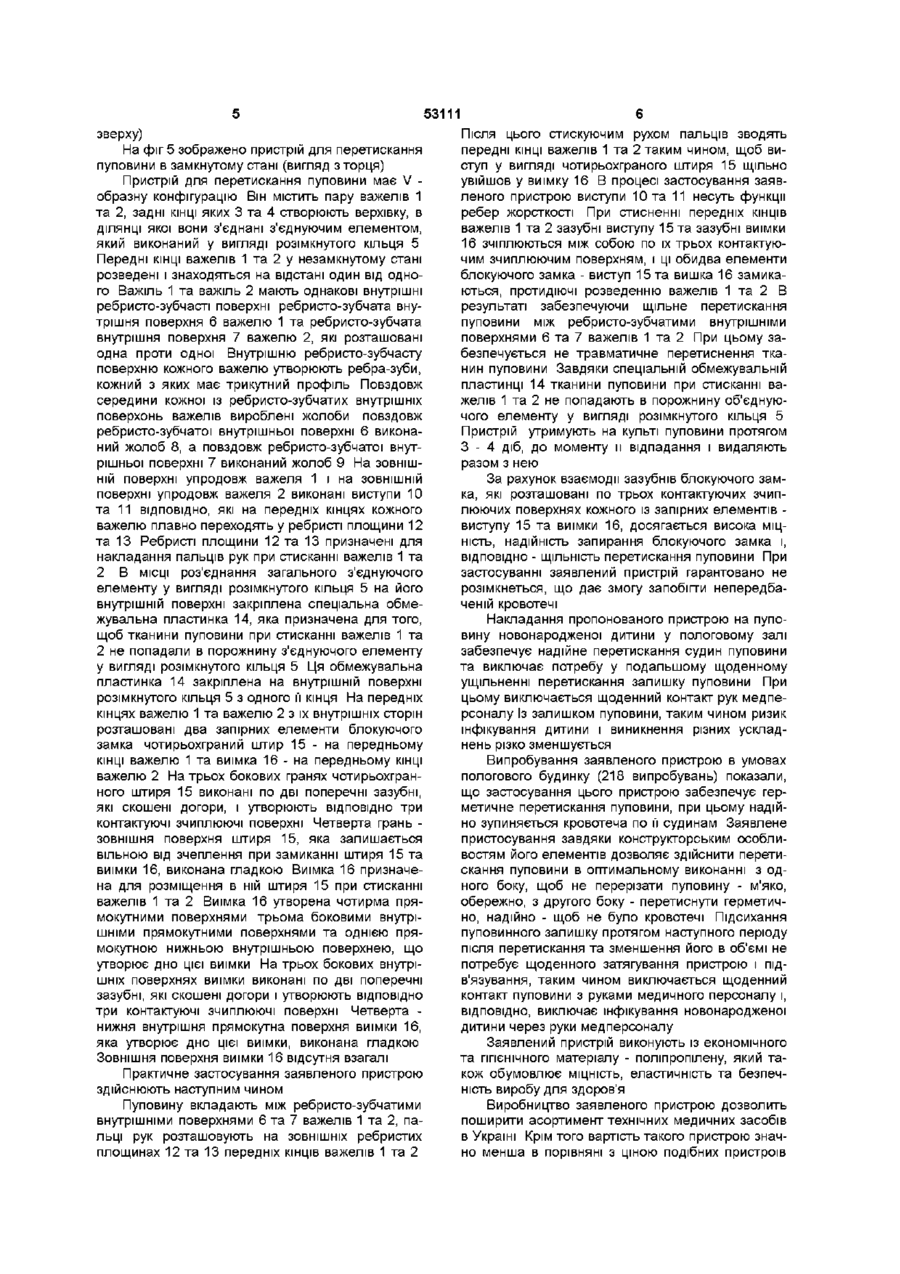

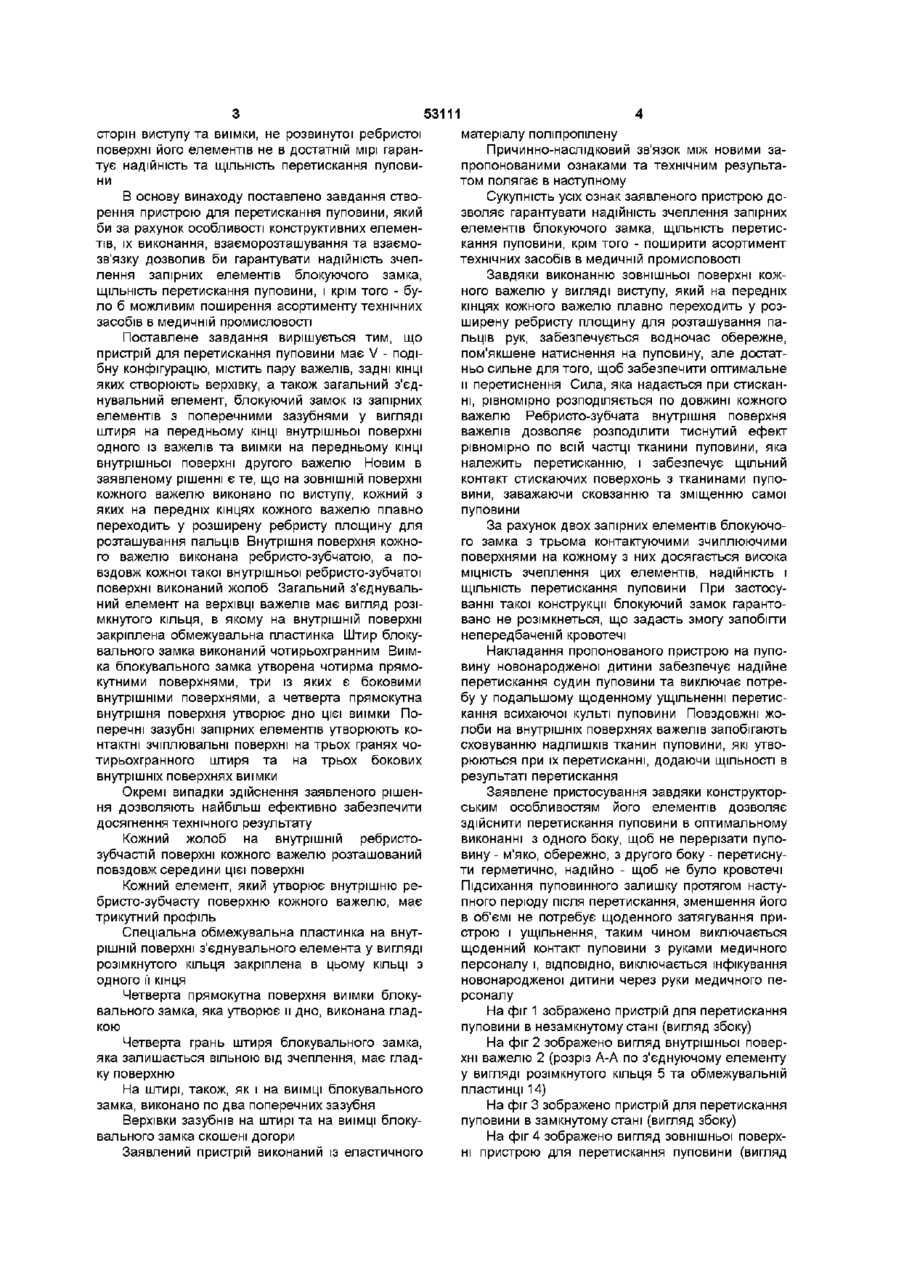

1 Пристрій для перетискання пуповини, який має V - подібну конфігурацію, містить пару важелів, задні КІНЦІ яких створюють верхівку, а також загальний з'єднувальний елемент, блокувальний замок із запірних елементів з поперечними зазубнями у вигляді штиря на передньому КІНЦІ внутрішньої поверхні одного із важелів та виїмки на передньому КІНЦІ внутрішньої поверхні другого важеля, який відрізняється тим, що на ЗОВНІШНІЙ поверхні кожного важеля виконано по виступу, кожний з яких на передньому КІНЦІ КОЖНОГО важеля плавно переходить у розширену ребристу площину для розташування пальців, а внутрішня поверхня кожного важеля виконана ребристо-зубчастою, при цьому повздовж кожної такої внутрішньої ребристо-зубчастої поверхні виконаний жолоб, крім того загальний з'єднувальний елемент на верхівці важелів має вигляд розімкнутого кільця, в якому на внутрішній поверхні закріплена обмежувальна пластинка, крім того штир блокувального замка виконаний чотиригранним, а виїмка блокувального замка утворена чотирма прямокутними поверхнями, три із яких є боковими внутрішніми поверхнями, а четверта внутрішня прямокутна поверхня утворює дно виїмки, при цьому поперечні зазубні запірних елементів утворюють контактні зчіплювальні поверхні на трьох гранях штиря та на трьох бокових внутрішніх поверхнях виїмки 2 Пристрій за п 1 , який відрізняється тим, що кожний жолоб на внутрішній ребристо-зубчастій поверхні кожного важеля розташований повздовж середини цієї поверхні 3 Пристрій за п 1 або п 2, який відрізняється тим, що кожний елемент, який утворює внутрішню ребристо-зубчасту поверхню кожного важеля, має трикутний профіль 4 Пристрій за п 1 , який відрізняється тим, що обмежувальна пластинка на внутрішній поверхні з'єднувального елемента у вигляді розімкнутого кільця закріплена на цьому КІЛЬЦІ З ОДНОГО її кінця 5 Пристрій за п 1 , який відрізняється тим, що четверта прямокутна поверхня вишки блокувального замка, яка утворює и дно, виконана гладкою 6 Пристрій за п 1 , який відрізняється тим, що четверта грань штиря блокувального замка, яка залишається вільною від зчеплення, має гладку поверхню 7 Пристрій за п 1, який відрізняється тим, що на штирі, як і на виїмці блокувального замка, виконано по два поперечних зазубні 8 Пристрій за п 1 або п 7, який відрізняється тим, що верхівки зазубнів на штирі та на виїмці блокувального замка скошені догори 9 Пристрій за п 1, який відрізняється тим, що він виконаний із еластичного матеріалу поліпропілену Винахід належить до медичної техніки, яку застосовують в акушерській практиці, а саме до пристрою для перетискання пуповини Відомий пристрій для перетискання пуповини, який містить запірні елементи (Патент СРСР №1817690, МПК А 61 В 17/12, публ 23 05 1993, бюл №19 [1]) Такий пристрій не матеріалоємний, має просте конструкційне виконання, але його застосування не вирішує в повній мірі гарантії надійності та перетискання пуповини Найбільш близьким до заявленого є пристрій для перетискання пуповини, який має V - образну конфігурацію, містить пару еластичних важелів, задні КІНЦІ яких створюють верхівку, а також загальний з'єднучий елемент, блокуючий замок з поперечними зазубнями - щербинами із двох запірних елементів у вигляді виступу на передньому КІНЦІ одного із важелів і виїмки на передньому КІНЦІ другого важелю (Патент США №4212303, МПК А 61 В 17/08, НКІ 128-346, публ 1980, т 996, №3 [2]) Однак такий пристрій із-за наявності поперечних зазубнів на обмеженій КІЛЬКОСТІ поверхневих CO Ю 53111 сторін виступу та виїмки, не розвинутої ребристої поверхні його елементів не в достатній мірі гарантує надійність та ЩІЛЬНІСТЬ перетискання пуповини В основу винаходу поставлено завдання створення пристрою для перетискання пуповини, який би за рахунок особливості конструктивних елементів, їх виконання, взаєморозташування та взаємозв'язку дозволив би гарантувати надійність зчеплення запірних елементів блокуючого замка, ЩІЛЬНІСТЬ перетискання пуповини, і крім того - було б можливим поширення асортименту технічних засобів в медичній промисловості Поставлене завдання вирішується тим, що пристрій для перетискання пуповини має V - подібну конфігурацію, містить пару важелів, задні КІНЦІ яких створюють верхівку, а також загальний з'єднувальний елемент, блокуючий замок із запірних елементів з поперечними зазубнями у вигляді штиря на передньому КІНЦІ внутрішньої поверхні одного із важелів та виїмки на передньому КІНЦІ внутрішньої поверхні другого важелю Новим в заявленому рішенні є те, що на ЗОВНІШНІЙ поверхні кожноговажелю виконано по виступу, кожний з яких на передніх кінцях кожного важелю плавно переходить у розширену ребристу площину для розташування пальців Внутрішня поверхня кожного важелю виконана ребристо-зубчатою, а повздовж кожної такої внутрішньої ребристо-зубчатої поверхні виконаний жолоб Загальний з'єднувальний елемент на верхівці важелів має вигляд розімкнутого кільця, в якому на внутрішній поверхні закріплена обмежувальна пластинка Штир блокувального замка виконаний чотирьохгранним Виїмка блокувального замка утворена чотирма прямокутними поверхнями, три із яких є боковими внутрішніми поверхнями, а четверта прямокутна внутрішня поверхня утворює дно цієї виїмки Поперечні зазубні запірних елементів утворюють контактні зчіплювальні поверхні на трьох гранях чотирьохгранного штиря та на трьох бокових внутрішніх поверхнях виїмки Окремі випадки здійснення заявленого рішення дозволяють найбільш ефективно забезпечити досягнення технічного результату Кожний жолоб на внутрішній ребристозубчастій поверхні кожного важелю розташований повздовж середини цієї поверхні Кожний елемент, який утворює внутрішню ребристо-зубчасту поверхню кожного важелю, має трикутний профіль Спеціальна обмежувальна пластинка на внутрішній поверхні з'єднувального елемента у вигляді розімкнутого кільця закріплена в цьому КІЛЬЦІ З ОДНОГО її КІНЦЯ Четверта прямокутна поверхня виїмки блокувального замка, яка утворює и дно, виконана гладкою Четверта грань штиря блокувального замка, яка залишається вільною від зчеплення, має гладку поверхню На штирі, також, як і на виїмці блокувального замка, виконано по два поперечних зазубня Верхівки зазубнів на штирі та на виїмці блокувального замка скошені догори Заявлений пристрій виконаний із еластичного матеріалу поліпропілену Причинно-наслідковий зв'язок між новими запропонованими ознаками та технічним результатом полягає в наступному Сукупність усіх ознак заявленого пристрою дозволяє гарантувати надійність зчеплення запірних елементів блокуючого замка, ЩІЛЬНІСТЬ перетискання пуповини, крім того - поширити асортимент технічних засобів в медичній промисловості Завдяки виконанню зовнішньої поверхні кожного важелю у вигляді виступу, який на передніх кінцях кожного важелю плавно переходить у розширену ребристу площину для розташування пальців рук, забезпечується водночас обережне, пом'якшене натиснення на пуповину, але достатньо сильне для того, щоб забезпечити оптимальне и перетиснення Сила, яка надається при стисканні, рівномірно розподіляється по довжині кожного важелю Ребристо-зубчата внутрішня поверхня важелів дозволяє розподілити тиснутий ефект рівномірно по всій частці тканини пуповини, яка належить перетисканню, і забезпечує щільний контакт стискаючих поверхонь з тканинами пуповини, заважаючи сковзанню та зміщенню самої пуповини За рахунок двох запірних елементів блокуючого замка з трьома контактуючими зчиплюючими поверхнями на кожному з них досягається висока МІЦНІСТЬ зчеплення цих елементів, надійність і ЩІЛЬНІСТЬ перетискання пуповини При застосуванні такої конструкції блокуючий замок гарантовано не розімкнеться, що задасть змогу запобігти непередбаченій кровотечі Накладання пропонованого пристрою на пуповину новонародженої дитини забезпечує надійне перетискання судин пуповини та виключає потребу у подальшому щоденному ущільненні перетискання всихаючої культі пуповини Повздовжні жолоби на внутрішніх поверхнях важелів запобігають сховуванню надлишків тканин пуповини, які утворюються при їх перетисканні, додаючи ЩІЛЬНОСТІ В результаті перетискання Заявлене пристосування завдяки конструкторським особливостям його елементів дозволяє здійснити перетискання пуповини в оптимальному виконанні з одного боку, щоб не перерізати пуповину - м'яко, обережно, з другого боку - перетиснути герметично, надійно - щоб не було кровотечі Підсихання пуповинного залишку протягом наступного періоду після перетискання, зменшення його в об'ємі не потребує щоденного затягування пристрою і ущільнення, таким чином виключається щоденний контакт пуповини з руками медичного персоналу і, ВІДПОВІДНО, виключається інфікування новонародженої дитини через руки медичного персоналу На фіг 1 зображено пристрій для перетискання пуповини в незамкнутому стані (вигляд збоку) На фіг 2 зображено вигляд внутрішньої поверхні важелю 2 (розріз А-А по з'єднуючому елементу у вигляді розімкнутого кільця 5 та обмежувальній пластинці 14) На фіг 3 зображено пристрій для перетискання пуповини в замкнутому стані (вигляд збоку) На фіг 4 зображено вигляд зовнішньої поверхні пристрою для перетискання пуповини (вигляд 53111 зверху) На фіг 5 зображено пристрій для перетискання пуповини в замкнутому стані (вигляд з торця) Пристрій для перетискання пуповини має V образну конфігурацію Він містить пару важелів 1 та 2, задні КІНЦІ ЯКИХ 3 та 4 створюють верхівку, в ДІЛЯНЦІ якої вони з'єднані з'єднуючим елементом, який виконаний у вигляді розімкнутого кільця 5 Передні КІНЦІ важелів 1 та 2 у незамкнутому стані розведені і знаходяться на відстані один від одного Важіль 1 та важіль 2 мають однакові внутрішні ребристо-зубчасті поверхні ребристо-зубчата внутрішня поверхня 6 важелю 1 та ребристо-зубчата внутрішня поверхня 7 важелю 2, які розташовані одна проти одної Внутрішню ребристо-зубчасту поверхню кожного важелю утворюють ребра-зуби, кожний з яких має трикутний профіль Повздовж середини кожної із ребристо-зубчатих внутрішніх поверхонь важелів вироблені жолоби повздовж ребристо-зубчатої внутрішньої поверхні 6 виконаний жолоб 8, а повздовж ребристо-зубчатої внутрішньої поверхні 7 виконаний жолоб 9 На ЗОВНІШНІЙ поверхні упродовж важеля 1 і на ЗОВНІШНІЙ поверхні упродовж важеля 2 виконані виступи 10 та 11 ВІДПОВІДНО, які на передніх кінцях кожного важелю плавно переходять у ребристі площини 12 та 13 Ребристі площини 12 та 13 призначені для накладання пальців рук при стисканні важелів 1 та 2 В МІСЦІ роз'єднання загального з'єднуючого елементу у вигляді розімкнутого кільця 5 на його внутрішній поверхні закріплена спеціальна обмежувальна пластинка 14, яка призначена для того, щоб тканини пуповини при стисканні важелів 1 та 2 не попадали в порожнину з'єднуючого елементу у вигляді розімкнутого кільця 5 Ця обмежувальна пластинка 14 закріплена на внутрішній поверхні розімкнутого кільця 5 з одного її кінця На передніх кінцях важелю 1 та важелю 2 з їх внутрішніх сторін розташовані два запірних елементи блокуючого замка чотирьохграний штир 15 - на передньому КІНЦІ важелю 1 та виїмка 16 - на передньому КІНЦІ важелю 2 На трьох бокових гранях чотирьохгранного штиря 15 виконані по дві поперечні зазубні, які скошені догори, і утворюють ВІДПОВІДНО три контактуючі зчиплюючі поверхні Четверта грань зовнішня поверхня штиря 15, яка залишається вільною від зчеплення при замиканні штиря 15 та виїмки 16, виконана гладкою Виїмка 16 призначена для розміщення в ній штиря 15 при стисканні важелів 1 та 2 Виїмка 16 утворена чотирма прямокутними поверхнями трьома боковими внутрішніми прямокутними поверхнями та однією прямокутною нижньою внутрішньою поверхнею, що утворює дно цієї виїмки На трьох бокових внутрішніх поверхнях виїмки виконані по дві поперечні зазубні, які скошені догори і утворюють ВІДПОВІДНО три контактуючі зчиплюючі поверхні Четверта нижня внутрішня прямокутна поверхня виїмки 16, яка утворює дно цієї виїмки, виконана гладкою Зовнішня поверхня виїмки 16 відсутня взагалі Практичне застосування заявленого пристрою здійснюють наступним чином Пуповину вкладають між ребристо-зубчатими внутрішніми поверхнями 6 та 7 важелів 1 та 2, пальці рук розташовують на ЗОВНІШНІХ ребристих площинах 12 та 13 передніх КІНЦІВ важелів 1 та 2 Після ЦЬОГО стискуючим рухом пальців зводять передні КІНЦІ важелів 1 та 2 таким чином, щоб виступ у вигляді чотирьохграного штиря 15 щільно увійшов у виїмку 16 В процесі застосування заявленого пристрою виступи 10 та 11 несуть функції ребер жорсткості При стисненні передніх КІНЦІВ важелів 1 та 2 зазубні виступу 15 та зазубні виїмки 16 зчіплюються між собою по їх трьох контактуючим зчиплюючим поверхням, і ці обидва елементи блокуючого замка - виступ 15 та вишка 16 замикаються, протидіючі розведенню важелів 1 та 2 В результаті забезпечуючи щільне перетискання пуповини між ребристо-зубчатими внутрішніми поверхнями 6 та 7 важелів 1 та 2 При цьому забезпечується не травматичне перетиснення тканин пуповини Завдяки спеціальній обмежувальній пластинці 14 тканини пуповини при стисканні важелів 1 та 2 не попадають в порожнину об'єднуючого елементу у вигляді розімкнутого кільця 5 Пристрій утримують на культі пуповини протягом З - 4 діб, до моменту и відпадання і видаляють разом з нею За рахунок взаємодії зазубнів блокуючого замка, які розташовані по трьох контактуючих зчиплюючих поверхнях кожного із запірних елементів виступу 15 та виїмки 16, досягається висока МІЦНІСТЬ, надійність запирання блокуючого замка і, ВІДПОВІДНО - ЩІЛЬНІСТЬ перетискання пуповини При застосуванні заявлений пристрій гарантовано не розімкнеться, що дає змогу запобігти непередбаченій кровотечі Накладання пропонованого пристрою на пуповину новонародженої дитини у пологовому залі забезпечує надійне перетискання судин пуповини та виключає потребу у подальшому щоденному ущільненні перетискання залишку пуповини При цьому виключається щоденний контакт рук медперсоналу Із залишком пуповини, таким чином ризик інфікування дитини і виникнення різних ускладнень різко зменшується Випробування заявленого пристрою в умовах пологового будинку (218 випробувань) показали, що застосування цього пристрою забезпечує герметичне перетискання пуповини, при цьому надійно зупиняється кровотеча по її судинам Заявлене пристосування завдяки конструкторським особливостям його елементів дозволяє здійснити перетискання пуповини в оптимальному виконанні з одного боку, щоб не перерізати пуповину - м'яко, обережно, з другого боку - перетиснути герметично, надійно - щоб не було кровотечі Підсихання пуповинного залишку протягом наступного періоду після перетискання та зменшення його в об'ємі не потребує щоденного затягування пристрою і підв'язування, таким чином виключається щоденний контакт пуповини з руками медичного персоналу і, ВІДПОВІДНО, виключає інфікування новонародженої дитини через руки медперсоналу Заявлений пристрій виконують із економічного та ГІГІЄНІЧНОГО матеріалу - поліпропілену, який також обумовлює МІЦНІСТЬ, еластичність та безпечність виробу для здоров'я Виробництво заявленого пристрою дозволить поширити асортимент технічних медичних засобів в Україні Крім того вартість такого пристрою значно менша в порівняні з ціною подібних пристроїв 53111 закордонного виробництва Джерела інформації 1 Патент СРСР №1817690, МПК А 61 В 17/12 8 публ 23 05 1993, бюл №19 2 Патент США №4212303, МПК А 61 В 17/08, НКІ 128-346, публ 1980, т 996, №3 - прототип 13 16 Фіг. З Фіг. 1 10 / А-А 5 14 7 Э 16 r Ї 1 П І Г1Т1 і / і І і Фіг 2 ФІГ. Фіг. 5 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24 4
