Свердловинний перфоратор

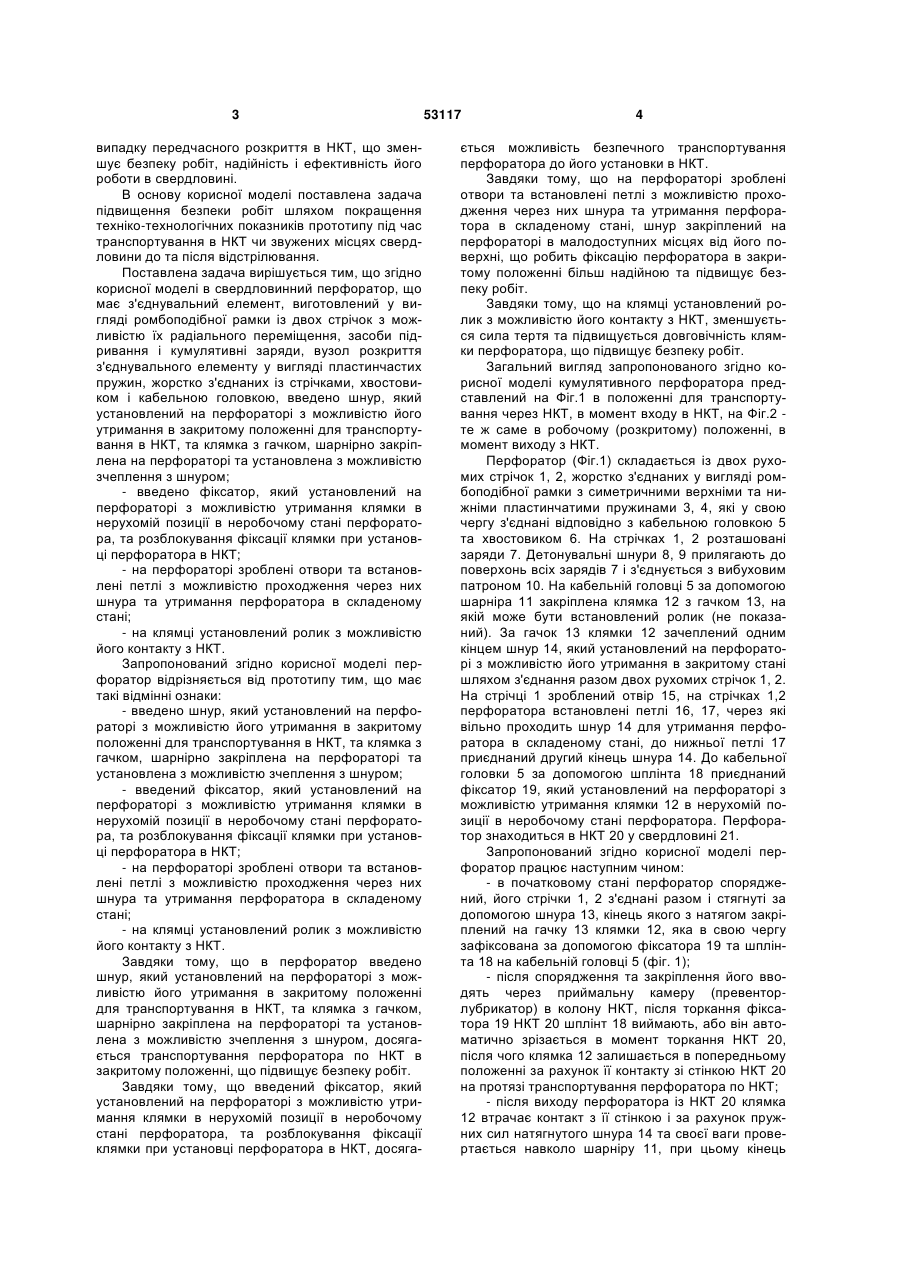

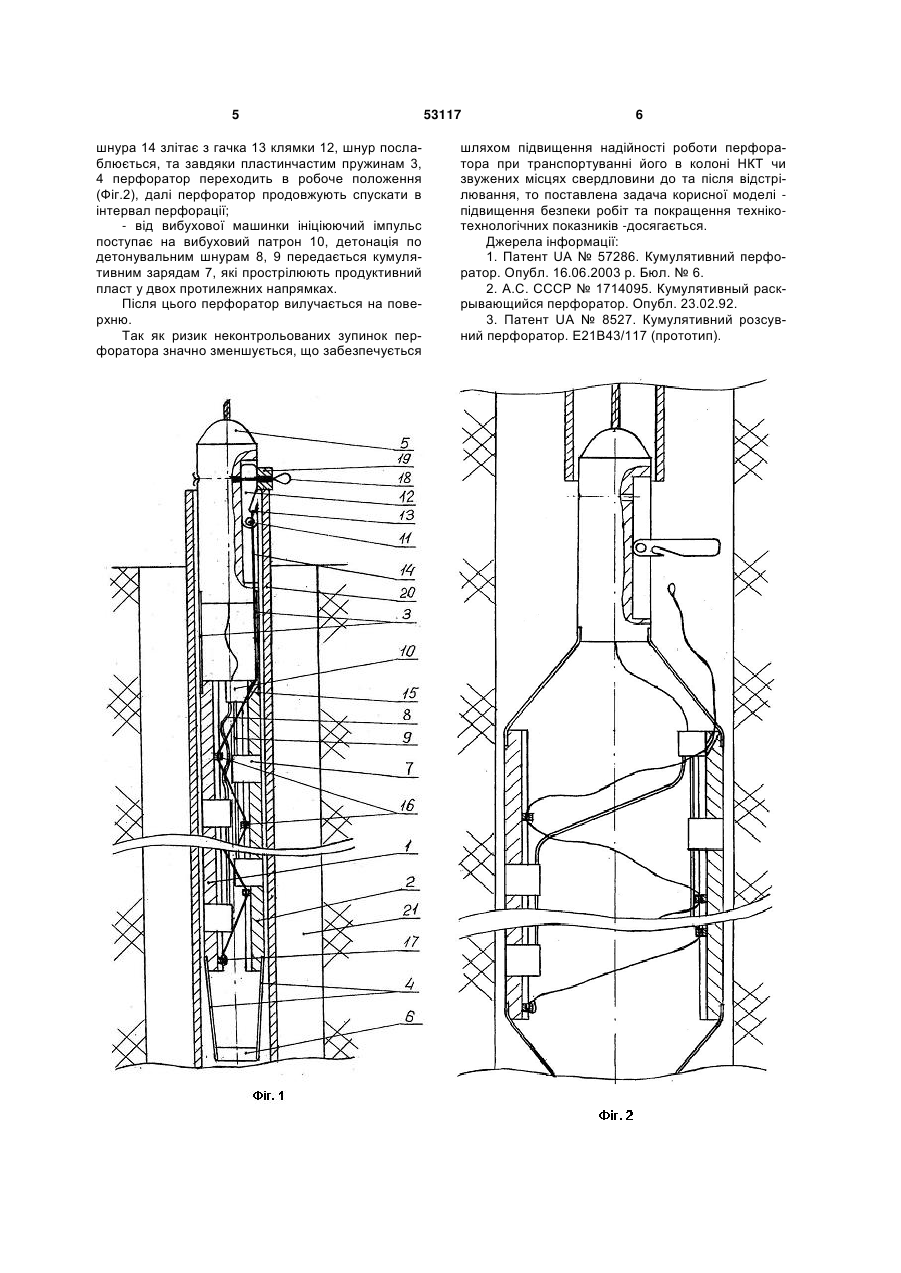

1. Свердловинний перфоратор, що має з'єднувальний елемент, виготовлений у вигляді ромбоподібної рамки із двох стрічок з можливістю їх радіального переміщення, засоби підривання і кумулятивні заряди, вузол розкриття з'єднувального елемента у вигляді пластинчастих пружин, жорстко з'єднаних із стрічками, хвостовиком і кабельною головкою, який відрізняється тим, що в перфоратор введено шнур, який установлений на 3 випадку передчасного розкриття в НКТ, що зменшує безпеку робіт, надійність і ефективність його роботи в свердловині. В основу корисної моделі поставлена задача підвищення безпеки робіт шляхом покращення техніко-технологічних показників прототипу під час транспортування в НКТ чи звужених місцях свердловини до та після відстрілювання. Поставлена задача вирішується тим, що згідно корисної моделі в свердловинний перфоратор, що має з'єднувальний елемент, виготовлений у вигляді ромбоподібної рамки із двох стрічок з можливістю їх радіального переміщення, засоби підривання і кумулятивні заряди, вузол розкриття з'єднувального елементу у вигляді пластинчастих пружин, жорстко з'єднаних із стрічками, хвостовиком і кабельною головкою, введено шнур, який установлений на перфораторі з можливістю його утримання в закритому положенні для транспортування в НКТ, та клямка з гачком, шарнірно закріплена на перфораторі та установлена з можливістю зчеплення з шнуром; - введено фіксатор, який установлений на перфораторі з можливістю утримання клямки в нерухомій позиції в неробочому стані перфоратора, та розблокування фіксації клямки при установці перфоратора в НКТ; - на перфораторі зроблені отвори та встановлені петлі з можливістю проходження через них шнура та утримання перфоратора в складеному стані; - на клямці установлений ролик з можливістю його контакту з НКТ. Запропонований згідно корисної моделі перфоратор відрізняється від прототипу тим, що має такі відмінні ознаки: - введено шнур, який установлений на перфораторі з можливістю його утримання в закритому положенні для транспортування в НКТ, та клямка з гачком, шарнірно закріплена на перфораторі та установлена з можливістю зчеплення з шнуром; - введений фіксатор, який установлений на перфораторі з можливістю утримання клямки в нерухомій позиції в неробочому стані перфоратора, та розблокування фіксації клямки при установці перфоратора в НКТ; - на перфораторі зроблені отвори та встановлені петлі з можливістю проходження через них шнура та утримання перфоратора в складеному стані; - на клямці установлений ролик з можливістю його контакту з НКТ. Завдяки тому, що в перфоратор введено шнур, який установлений на перфораторі з можливістю його утримання в закритому положенні для транспортування в НКТ, та клямка з гачком, шарнірно закріплена на перфораторі та установлена з можливістю зчеплення з шнуром, досягається транспортування перфоратора по НКТ в закритому положенні, що підвищує безпеку робіт. Завдяки тому, що введений фіксатор, який установлений на перфораторі з можливістю утримання клямки в нерухомій позиції в неробочому стані перфоратора, та розблокування фіксації клямки при установці перфоратора в НКТ, досяга 53117 4 ється можливість безпечного транспортування перфоратора до його установки в НКТ. Завдяки тому, що на перфораторі зроблені отвори та встановлені петлі з можливістю проходження через них шнура та утримання перфоратора в складеному стані, шнур закріплений на перфораторі в малодоступних місцях від його поверхні, що робить фіксацію перфоратора в закритому положенні більш надійною та підвищує безпеку робіт. Завдяки тому, що на клямці установлений ролик з можливістю його контакту з НКТ, зменшується сила тертя та підвищується довговічність клямки перфоратора, що підвищує безпеку робіт. Загальний вигляд запропонованого згідно корисної моделі кумулятивного перфоратора представлений на Фіг.1 в положенні для транспортування через НКТ, в момент входу в НКТ, на Фіг.2 те ж саме в робочому (розкритому) положенні, в момент виходу з НКТ. Перфоратор (Фіг.1) складається із двох рухомих стрічок 1, 2, жорстко з'єднаних у вигляді ромбоподібної рамки з симетричними верхніми та нижніми пластинчатими пружинами 3, 4, які у свою чергу з'єднані відповідно з кабельною головкою 5 та хвостовиком 6. На стрічках 1, 2 розташовані заряди 7. Детонувальні шнури 8, 9 прилягають до поверхонь всіх зарядів 7 і з'єднується з вибуховим патроном 10. На кабельній головці 5 за допомогою шарніра 11 закріплена клямка 12 з гачком 13, на якій може бути встановлений ролик (не показаний). За гачок 13 клямки 12 зачеплений одним кінцем шнур 14, який установлений на перфораторі з можливістю його утримання в закритому стані шляхом з'єднання разом двох рухомих стрічок 1, 2. На стрічці 1 зроблений отвір 15, на стрічках 1,2 перфоратора встановлені петлі 16, 17, через які вільно проходить шнур 14 для утримання перфоратора в складеному стані, до нижньої петлі 17 приєднаний другий кінець шнура 14. До кабельної головки 5 за допомогою шплінта 18 приєднаний фіксатор 19, який установлений на перфораторі з можливістю утримання клямки 12 в нерухомій позиції в неробочому стані перфоратора. Перфоратор знаходиться в НКТ 20 у свердловині 21. Запропонований згідно корисної моделі перфоратор працює наступним чином: - в початковому стані перфоратор споряджений, його стрічки 1, 2 з'єднані разом і стягнуті за допомогою шнура 13, кінець якого з натягом закріплений на гачку 13 клямки 12, яка в свою чергу зафіксована за допомогою фіксатора 19 та шплінта 18 на кабельній головці 5 (фіг. 1); - після спорядження та закріплення його вводять через приймальну камеру (превенторлубрикатор) в колону НКТ, після торкання фіксатора 19 НКТ 20 шплінт 18 виймають, або він автоматично зрізається в момент торкання НКТ 20, після чого клямка 12 залишається в попередньому положенні за рахунок її контакту зі стінкою НКТ 20 на протязі транспортування перфоратора по НКТ; - після виходу перфоратора із НКТ 20 клямка 12 втрачає контакт з її стінкою і за рахунок пружних сил натягнутого шнура 14 та своєї ваги провертається навколо шарніру 11, при цьому кінець 5 шнура 14 злітає з гачка 13 клямки 12, шнур послаблюється, та завдяки пластинчастим пружинам 3, 4 перфоратор переходить в робоче положення (Фіг.2), далі перфоратор продовжують спускати в інтервал перфорації; - від вибухової машинки ініціюючий імпульс поступає на вибуховий патрон 10, детонація по детонувальним шнурам 8, 9 передається кумулятивним зарядам 7, які прострілюють продуктивний пласт у двох протилежних напрямках. Після цього перфоратор вилучається на поверхню. Так як ризик неконтрольованих зупинок перфоратора значно зменшується, що забезпечується 53117 6 шляхом підвищення надійності роботи перфоратора при транспортуванні його в колоні НКТ чи звужених місцях свердловини до та після відстрілювання, то поставлена задача корисної моделі підвищення безпеки робіт та покращення технікотехнологічних показників -досягається. Джерела інформації: 1. Патент UA № 57286. Кумулятивний перфоратор. Опубл. 16.06.2003 р. Бюл. № 6. 2. А.С. СССР № 1714095. Кумулятивный раскрывающийся перфоратор. Опубл. 23.02.92. 3. Патент UA № 8527. Кумулятивний розсувний перфоратор. Е21В43/117 (прототип). 7 Комп’ютерна верстка А. Крижанівський 53117 8 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
