Біомедичний сенсор “комп’ютерна миша”

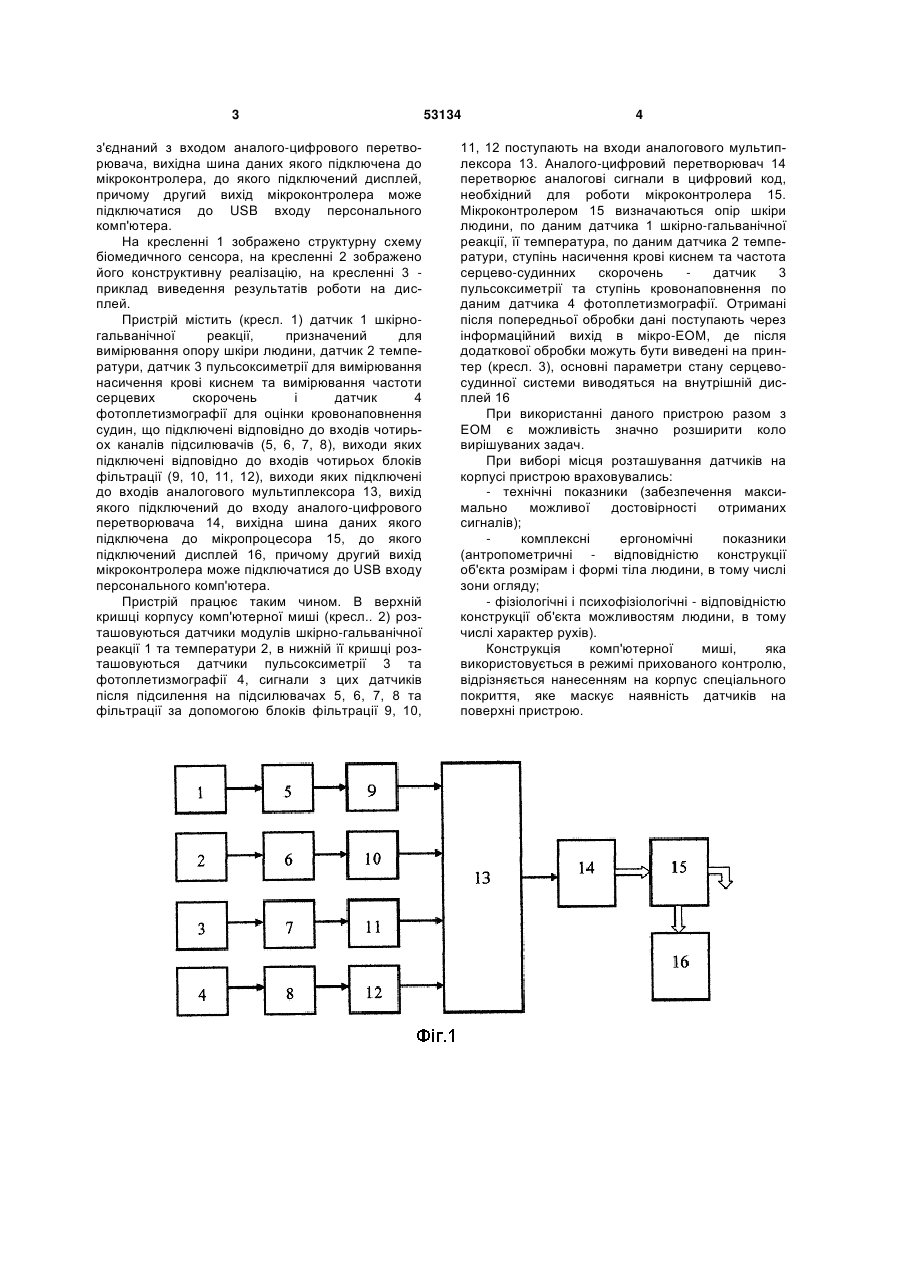

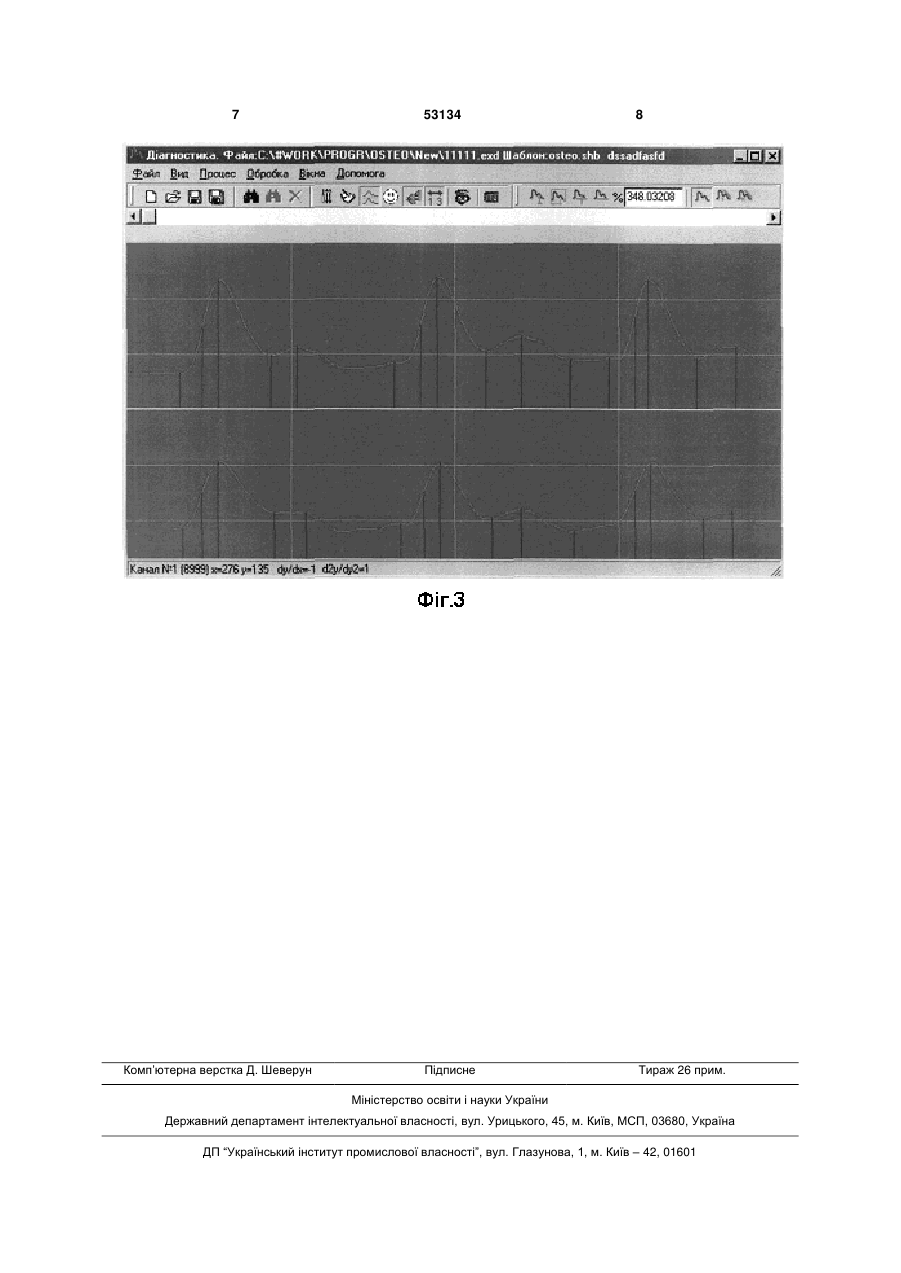

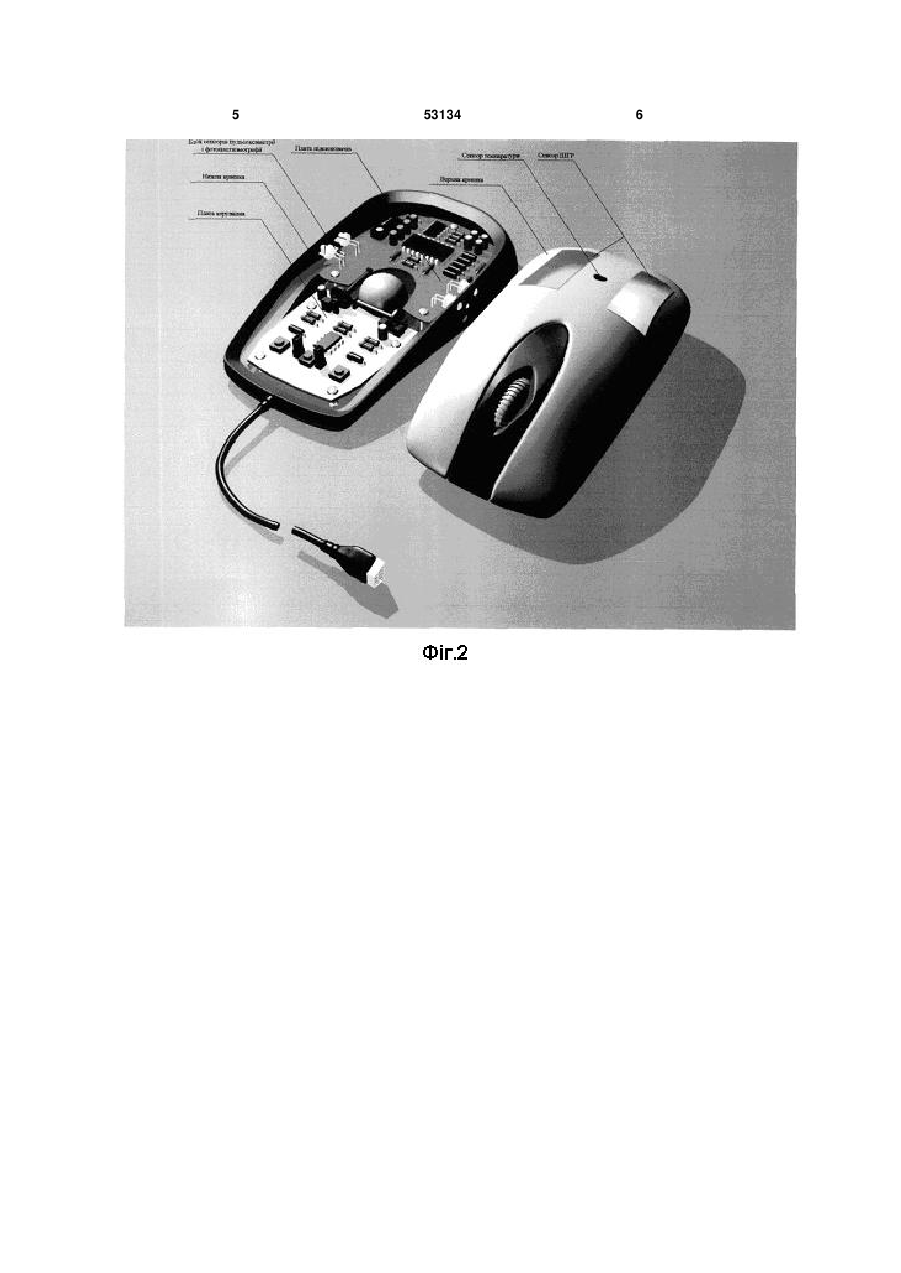

Біомедичний сенсор, який містить датчики пульсоксиметрії та фотоплетизмографії, який відрізняється тим, що він містить датчик шкірногальванічної реакції та датчик температури, чоти 3 з'єднаний з входом аналого-цифрового перетворювача, вихідна шина даних якого підключена до мікроконтролера, до якого підключений дисплей, причому другий вихід мікроконтролера може підключатися до USB входу персонального комп'ютера. На кресленні 1 зображено структурну схему біомедичного сенсора, на кресленні 2 зображено його конструктивну реалізацію, на кресленні 3 приклад виведення результатів роботи на дисплей. Пристрій містить (кресл. 1) датчик 1 шкірногальванічної реакції, призначений для вимірювання опору шкіри людини, датчик 2 температури, датчик 3 пульсоксиметрії для вимірювання насичення крові киснем та вимірювання частоти серцевих скорочень і датчик 4 фотоплетизмографії для оцінки кровонаповнення судин, що підключені відповідно до входів чотирьох каналів підсилювачів (5, 6, 7, 8), виходи яких підключені відповідно до входів чотирьох блоків фільтрації (9, 10, 11, 12), виходи яких підключені до входів аналогового мультиплексора 13, вихід якого підключений до входу аналого-цифрового перетворювача 14, вихідна шина даних якого підключена до мікропроцесора 15, до якого підключений дисплей 16, причому другий вихід мікроконтролера може підключатися до USB входу персонального комп'ютера. Пристрій працює таким чином. В верхній кришці корпусу комп'ютерної миші (кресл.. 2) розташовуються датчики модулів шкірно-гальванічної реакції 1 та температури 2, в нижній її кришці розташовуються датчики пульсоксиметрії 3 та фотоплетизмографії 4, сигнали з цих датчиків після підсилення на підсилювачах 5, 6, 7, 8 та фільтрації за допомогою блоків фільтрації 9, 10, 53134 4 11, 12 поступають на входи аналогового мультиплексора 13. Аналого-цифровий перетворювач 14 перетворює аналогові сигнали в цифровий код, необхідний для роботи мікроконтролера 15. Мікроконтролером 15 визначаються опір шкіри людини, по даним датчика 1 шкірно-гальванічної реакції, її температура, по даним датчика 2 температури, ступінь насичення крові киснем та частота серцево-судинних скорочень датчик 3 пульсоксиметрії та ступінь кровонаповнення по даним датчика 4 фотоплетизмографії. Отримані після попередньої обробки дані поступають через інформаційний вихід в мікро-ЕОМ, де після додаткової обробки можуть бути виведені на принтер (кресл. 3), основні параметри стану серцевосудинної системи виводяться на внутрішній дисплей 16 При використанні даного пристрою разом з ЕОМ є можливість значно розширити коло вирішуваних задач. При виборі місця розташування датчиків на корпусі пристрою враховувались: - технічні показники (забезпечення максимально можливої достовірності отриманих сигналів); комплексні ергономічні показники (антропометричні - відповідністю конструкції об'єкта розмірам і формі тіла людини, в тому числі зони огляду; - фізіологічні і психофізіологічні - відповідністю конструкції об'єкта можливостям людини, в тому числі характер рухів). Конструкція комп'ютерної миші, яка використовується в режимі прихованого контролю, відрізняється нанесенням на корпус спеціального покриття, яке маскує наявність датчиків на поверхні пристрою. 5 53134 6 7 Комп’ютерна верстка Д. Шеверун 53134 8 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
