Мікрохвильова інтегрована телерадіоінформаційна система “мітріс-н”

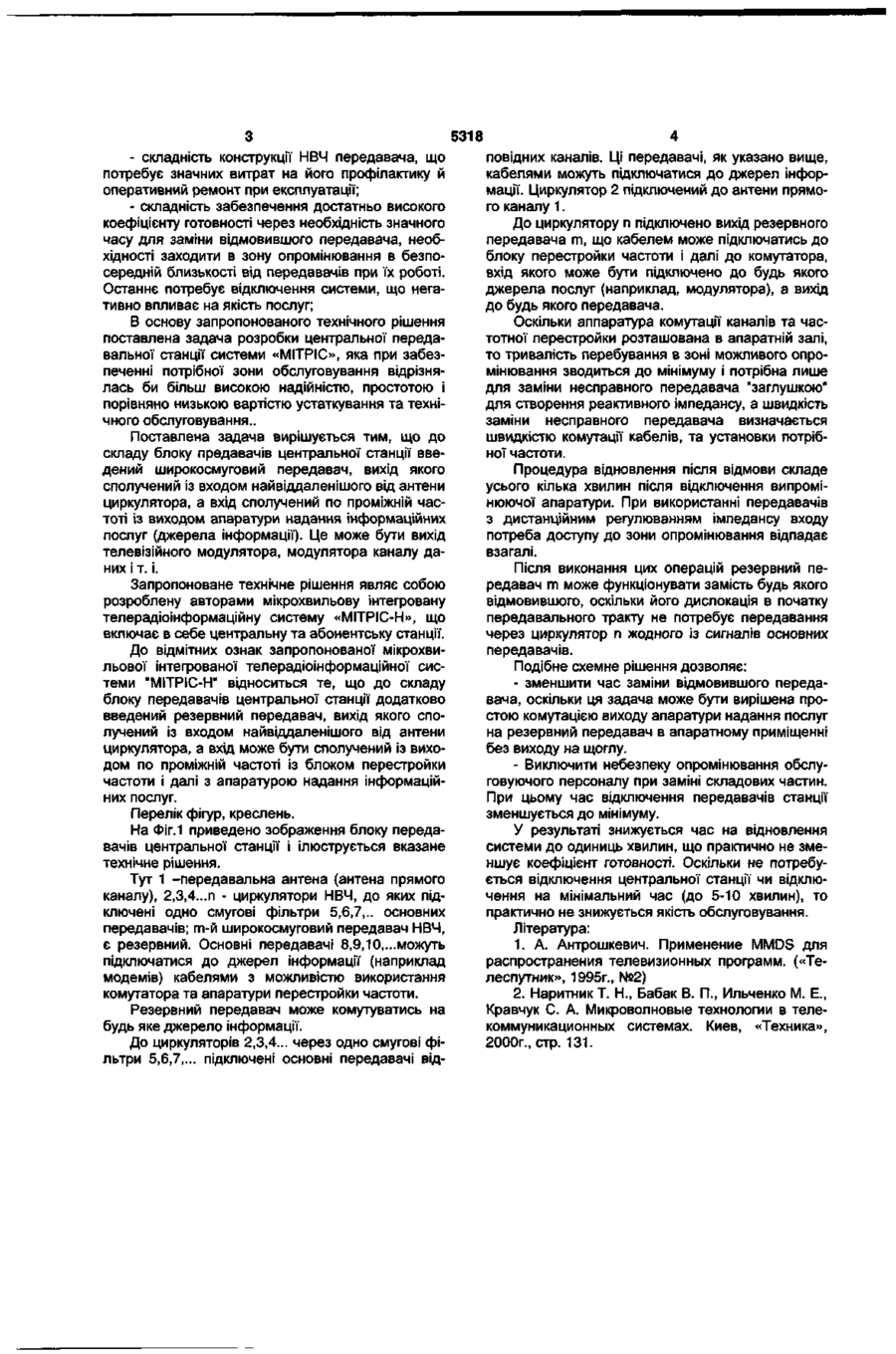

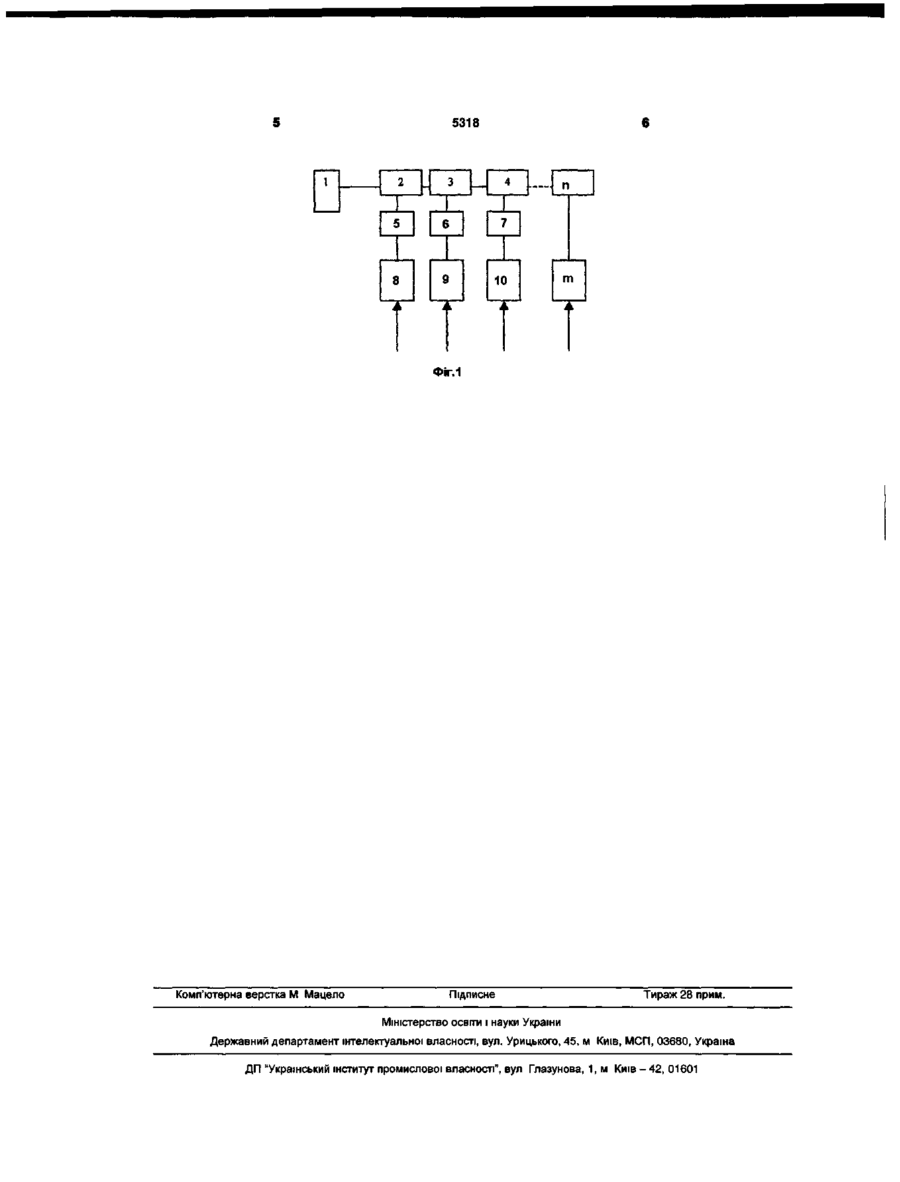

Мікрохвильова інтегрована телерадюінформаційна система, що включає центральну та абонентську станції, блок передавачів, що входить до складу центральної станції і складається з передавачів, що підключені до пліч послідовно включених феритових циркуляторів, у прямі плечі яких включені виходи односмугових НВЧ-фільтрів, до входів яких підключені виходи передавачів НВЧ, настроєних в ВІДПОВІДНИХ частотних діапазонах, а входи передавачів є входами блока передавачів і підключені до джерел інформації, яка відрізняється тим, що містить додатковий широкосмуговий передавач, вихід якого підключений до входу ВІДПОВІДНОГО циркулятора, а вхід - через кабель може бути підключено до джерел інформації з можливістю комутації на потрібний канал і заміни несправного передавача Корисна модель відноситься до спеціальної техніки, що забезпечує передачу інформаційних повідомлень від центральної станції системи до абонентів За останній час у СВІТІ З'ЯВИЛОСЬ багато різноманітних телекомунікаційних систем із застосуванням НОВІТНІХ інформаційних технологій на базі мікрохвильової техніки Найбільше поширення одержують на сьогодні мікрохвильові телерадюінформаційні системи, такі, наприклад, як багатоканальна мікрохвильова розподільна система MMDS [1], що працює в діапазоні частот порядку 2,1 2,9ГГц Подібні системи мають ряд переваг відносно кабельних або супутникових систем, головна з яких порівняно низька вартість Проте і ці системи мають хиби Так, наприклад, система MMDS в силу свого частотного діапазону обмежена ємністю передаваємих каналів, великою потужністю, що випромінюється передавачем в ефір, значним енергоспоживанням Порівняно вільна від подібних хиб мікрохвильова інтегрована телерадіоінформаційна система «МПГРІС», що працює в діапазоні більш високих частот [2] Система «МІТРІС» складається з підсистеми прийому, формування й обробки інформації, центральної станції, що включає в себе блок передавачів, передавальну антену, сполучену з блоком передавачів ЛІНІЄЮ передачі, абонентських приймальних станцій, що включають у себе приймальну антену, конвертер і тюнер, а також ретрансляторів, причому кожний блок передавачів включає в себе передавачі НВЧ, кожен з яких сполучений із ВІДПОВІДНИМ фільтром а, їх виходи підключені до модуляторів, що виконують функцію узгодження сигналу в основній смузі із середовищем розповсюдження а, всі виходи фільтрів об'єднані таким чином, що НВЧвиходи залучені до загального НВЧ-виходу блоку передавачів, через ВІДПОВІДНІ прямі плечі послідовно включених феритових циркуляторів Подібну побудову має і передавач в прямому каналі інших модифікацій системи МІТРІС МІТРІСК, МІТРІС-С, МІТРІС-ІНТ, МІДІС У порівнянні із системою MMDS система «МІТРІС» більш компактна і мобільна, має ряд переваг, головна з яких - збільшення ємності передаваємих каналів, підвищена завадозахищеність НВЧ-сигналів, екологічно безпечний рівень випромінювання в ефір, значно менший рівень електроспоживання Система «МІТРІС» за своєю технічною сутністю є найбільш близьким технічним рішенням до запропонованої корисної моделі і є й прототипом Досвід впровадження й експлуатації системи «МІТРІС», обраної в якості прототипу запропонованого технічного рішення, в ряді обласних міст України виявив хиби, головні з яких - недостатня надійність НВЧ обладнання блоку передавача, що працює поза приміщенням, Сї CD CO Ю О) 5318 - складність конструкції НВЧ передавача, що потребує значних витрат на його профілактику й оперативний ремонт при експлуатації; - складність забезпечення достатньо високого коефіцієнту готовності через необхідність значного часу для заміни відмовившого передавача, необхідності заходити в зону опромінювання в безпосередній близькості від передавачів при їх роботі. Останнє потребує відключення системи, що негативно впливає на якість послуг; В основу запропонованого технічного рішення поставлена задача розробки центральної передавальної станції системи «МІТРІС», яка при забезпеченні потрібної зони обслуговування відрізнялась би більш високою надійністю, простотою і порівняно низькою вартістю устаткування та технічного обслуговування.. Поставлена задача вирішується тим, що до складу блоку предавачів центральної станції введений широкосмуговий передавач, вихід якого сполучений із входом наивіддаленішого від антени циркулятора, а вхід сполучений по проміжній частоті із виходом апаратури надання інформаційних послуг (джерела інформації). Це може бути вихід телевізійногомодулятора, модулятора каналу даних і т. і. Запропоноване технічне рішення являє собою розроблену авторами мікрохвильову інтегровану телерадіоінформаційну систему «МІТРІС-Н», що включає в себе центральну та абонентську станції. До відмітних ознак запропонованої мікрохвильової інтегрованої телерадіоінформаційної системи "МІТРІС-Н" відноситься те, що до складу блоку передавачів центральної станції додатково введений резервний передавач, вихід якого сполучений із входом наивіддаленішого від антени циркулятора, а вхід може бути сполучений із виходом по проміжній частоті із блоком перестройки частоти і далі з апаратурою надання інформаційних послуг. Перелік фігур, креслень. На Фіг.1 приведено зображення блоку передавачів центральної станції і ілюструється вказане технічне рішення. Тут 1 -передавальна антена (антена прямого каналу), 2,3,4...п - циркулятори НВЧ, до яких підключені одно смугові фільтри 5,6,7,.. основних передавачів; т-й широкосмуговий передавач НВЧ, є резервний. Основні передавачі 8,9,10,...можуть підключатися до джерел інформації (наприклад модемів) кабелями з можливістю використання комутатора та апаратури перестройки частоти. Резервний передавач може комутуватись на будь яке джерело інформації. До циркуляторів 2,3,4... через одно смугові фільтри 5,6,7,... підключені основні передавачі від повідних каналів. Ці передавачі, як указано вище, кабелями можуть підключатися до джерел інформації. Циркулятор 2 підключений до антени прямого каналу 1. До циркулятору п підключено вихід резервного передавача т , що кабелем може підключатись до блоку перестройки частоти і далі до комутатора, вхід якого може бути підключено до будь якого джерела послуг (наприклад, модулятора), а вихід до будь якого передавача. Оскільки аппаратура комутації каналів та частотної перестройки розташована в апаратній залі, то тривалість перебування в зоні можливого опромінювання зводиться до мінімуму і потрібна лише для заміни несправного передавача "заглушкою" для створення реактивного імпедансу, а швидкість заміни несправного передавача визначається швидкістю комутації кабелів, та установки потрібної частоти. Процедура відновлення після відмови складе усього кілька хвилин після відключення випромінюючої апаратури. При використанні передавачів з дистанційним регулюванням імпедансу входу потреба доступу до зони опромінювання відпадає взагалі. Після виконання цих операцій резервний передавач m може функціонувати замість будь якого відмовившого, оскільки його дислокація в початку передавального тракту не потребує передавання через циркулятор п жодного із сигналів основних передавачів. Подібне схемне рішення дозволяє: - зменшити час заміни відмовившого передавача, оскільки ця задача може бути вирішена простою комутацією виходу апаратури надання послуг на резервний передавач в апаратному приміщенні без виходу на щоглу. - Виключити небезпеку опромінювання обслуговуючого персоналу при заміні складових частин. При цьому час відключення передавачів станції зменшується до мінімуму. У результаті знижується час на відновлення системи до одиниць хвилин, що практично не зменшує коефіцієнт готовності. Оскільки не потребується відключення центральної станції чи відключення на мінімальний час (до 5-10 хвилин), то практично не знижується якість обслуговування. Література: 1. А. Антрошкевич. Применение MMDS для распространения телевизионных программ. («Телеспутник», 1995г., №2) 2. Наритник Т. Н., Бабак В. П., Ильченко М. Е., Кравчук С. А. Микроволновые технологии в телекоммуникационных системах. Киев, «Техника», 2000г., стр. 131. 5318 2 _ 3 __ 4 10 n rn ФІГ.1 Комп'ютерна верстка М Мацело Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул Глазунова, 1, м Київ - 4 2 , 01601
