Спосіб листової штамповки

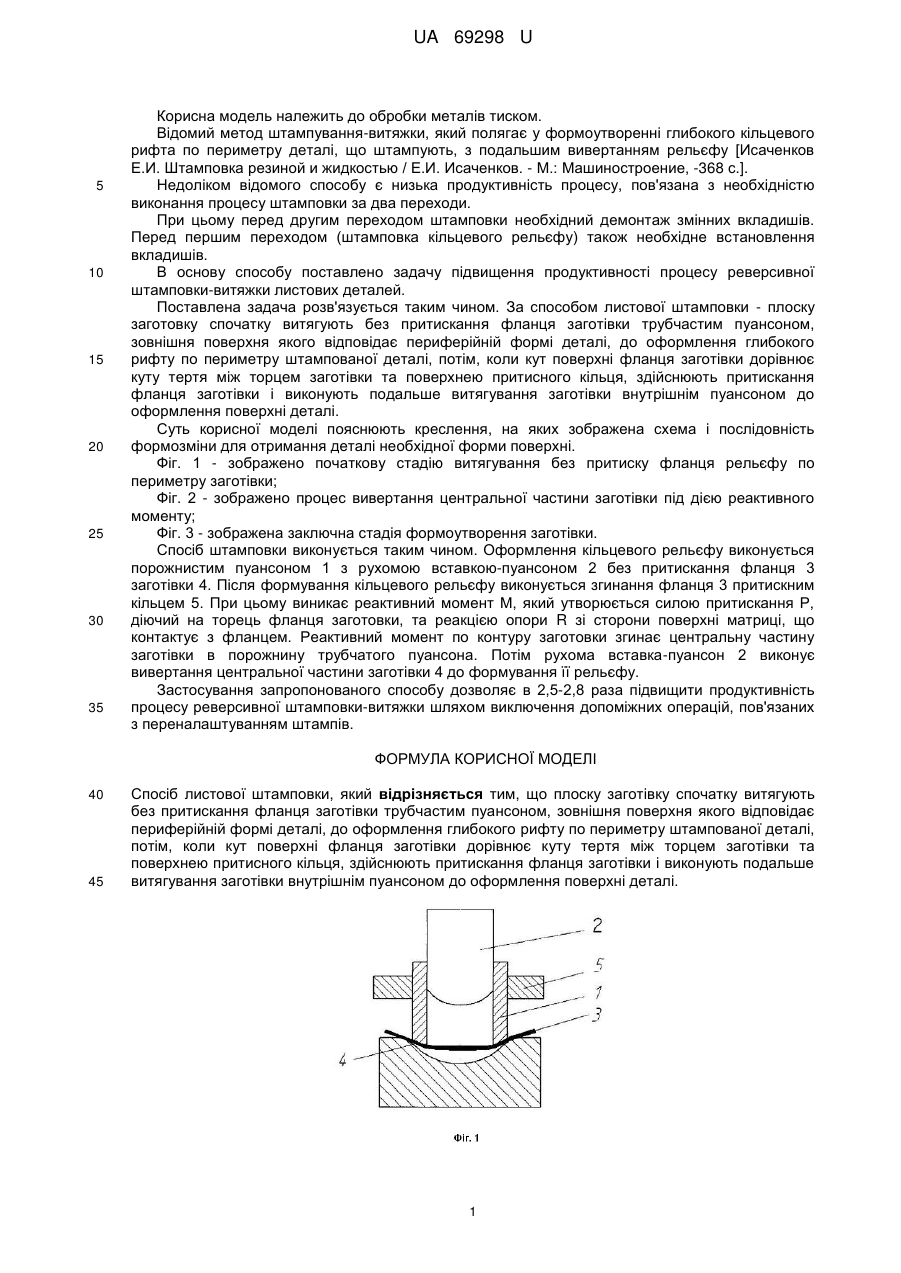

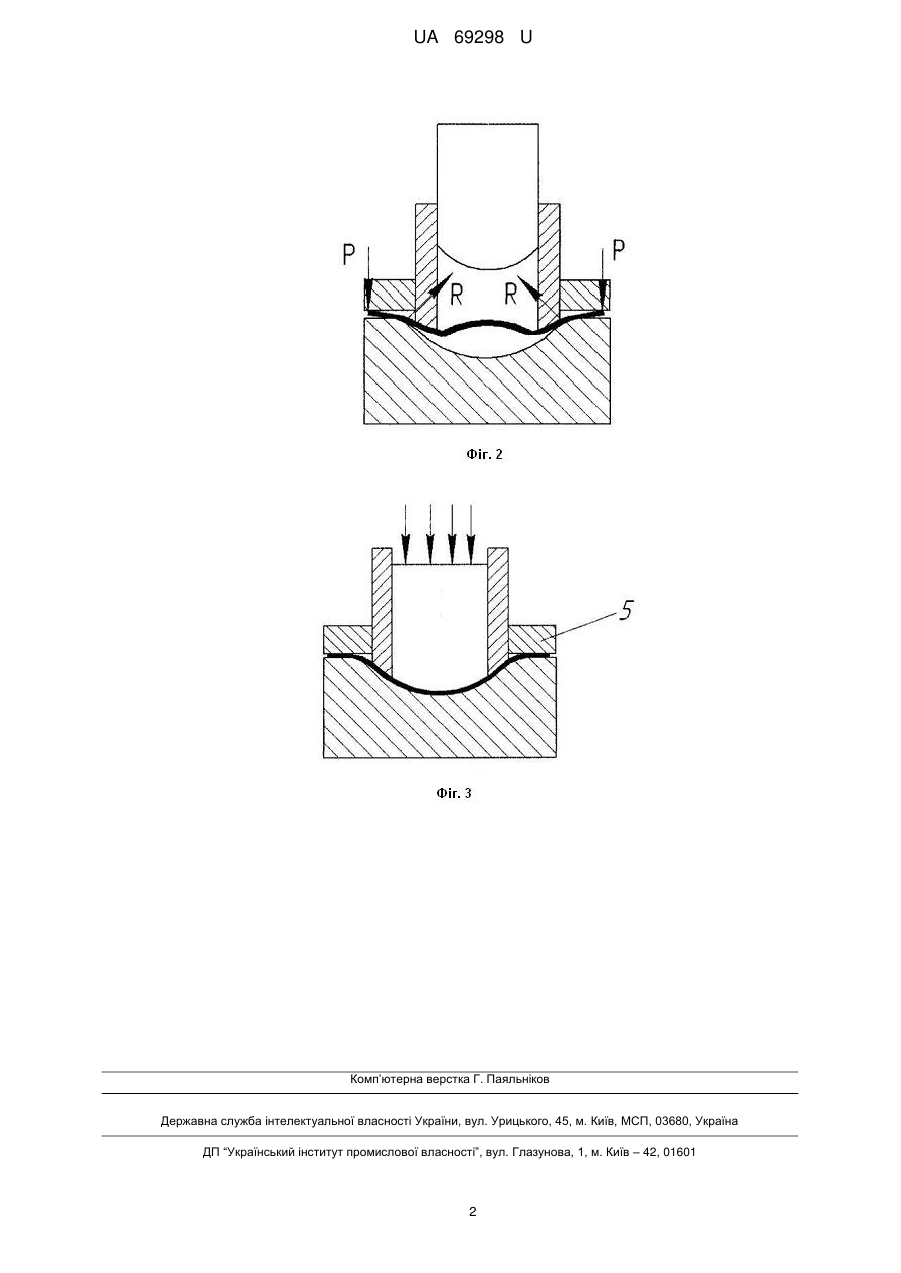

Реферат: Спосіб листової штамповки включає витягування плоскої заготовки без притискання фланця заготівки трубчастим пуансоном до оформлення глибокого рифту по периметру штампованої деталі. Після здійснюють притискання фланця заготівки і виконують подальше витягування заготівки внутрішнім пуансоном до оформлення поверхні деталі. UA 69298 U (12) UA 69298 U UA 69298 U 5 10 15 20 25 30 35 Корисна модель належить до обробки металів тиском. Відомий метод штампування-витяжки, який полягає у формоутворенні глибокого кільцевого рифта по периметру деталі, що штампують, з подальшим вивертанням рельєфу [Исаченков Е.И. Штамповка резиной и жидкостью / Е.И. Исаченков. - М.: Машиностроение, -368 с.]. Недоліком відомого способу є низька продуктивність процесу, пов'язана з необхідністю виконання процесу штамповки за два переходи. При цьому перед другим переходом штамповки необхідний демонтаж змінних вкладишів. Перед першим переходом (штамповка кільцевого рельєфу) також необхідне встановлення вкладишів. В основу способу поставлено задачу підвищення продуктивності процесу реверсивної штамповки-витяжки листових деталей. Поставлена задача розв'язується таким чином. За способом листової штамповки - плоску заготовку спочатку витягують без притискання фланця заготівки трубчастим пуансоном, зовнішня поверхня якого відповідає периферійній формі деталі, до оформлення глибокого рифту по периметру штампованої деталі, потім, коли кут поверхні фланця заготівки дорівнює куту тертя між торцем заготівки та поверхнею притисного кільця, здійснюють притискання фланця заготівки і виконують подальше витягування заготівки внутрішнім пуансоном до оформлення поверхні деталі. Суть корисної моделі пояснюють креслення, на яких зображена схема і послідовність формозміни для отримання деталі необхідної форми поверхні. Фіг. 1 - зображено початкову стадію витягування без притиску фланця рельєфу по периметру заготівки; Фіг. 2 - зображено процес вивертання центральної частини заготівки під дією реактивного моменту; Фіг. 3 - зображена заключна стадія формоутворення заготівки. Спосіб штамповки виконується таким чином. Оформлення кільцевого рельєфу виконується порожнистим пуансоном 1 з рухомою вставкою-пуансоном 2 без притискання фланця 3 заготівки 4. Після формування кільцевого рельєфу виконується згинання фланця 3 притискним кільцем 5. При цьому виникає реактивний момент М, який утворюється силою притискання Р, діючий на торець фланця заготовки, та реакцією опори R зі сторони поверхні матриці, що контактує з фланцем. Реактивний момент по контуру заготовки згинає центральну частину заготівки в порожнину трубчатого пуансона. Потім рухома вставка-пуансон 2 виконує вивертання центральної частини заготівки 4 до формування її рельєфу. Застосування запропонованого способу дозволяє в 2,5-2,8 раза підвищити продуктивність процесу реверсивної штамповки-витяжки шляхом виключення допоміжних операцій, пов'язаних з переналаштуванням штампів. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 45 Спосіб листової штамповки, який відрізняється тим, що плоску заготівку спочатку витягують без притискання фланця заготівки трубчастим пуансоном, зовнішня поверхня якого відповідає периферійній формі деталі, до оформлення глибокого рифту по периметру штампованої деталі, потім, коли кут поверхні фланця заготівки дорівнює куту тертя між торцем заготівки та поверхнею притисного кільця, здійснюють притискання фланця заготівки і виконують подальше витягування заготівки внутрішнім пуансоном до оформлення поверхні деталі. 1 UA 69298 U Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
