Запобіжна кришка

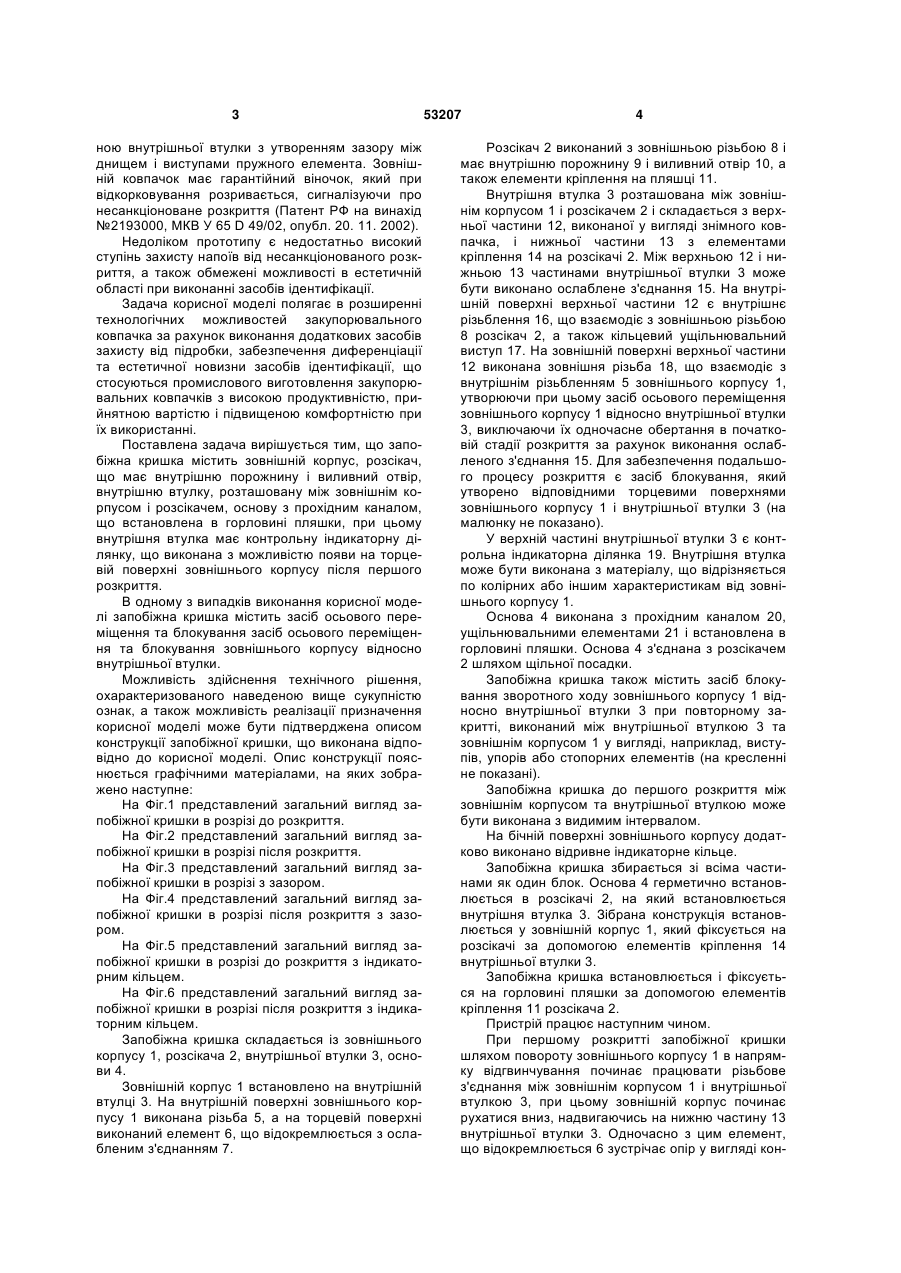

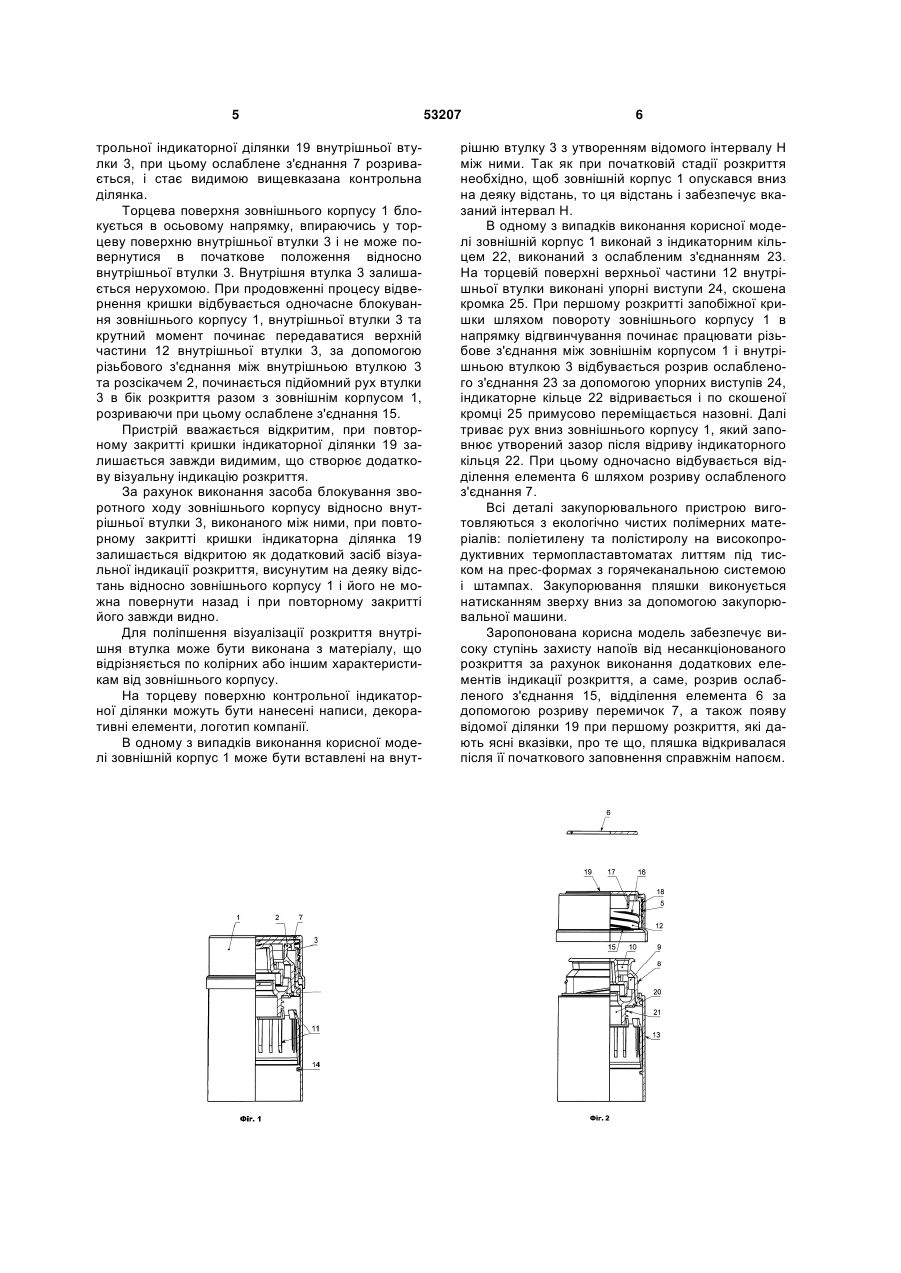

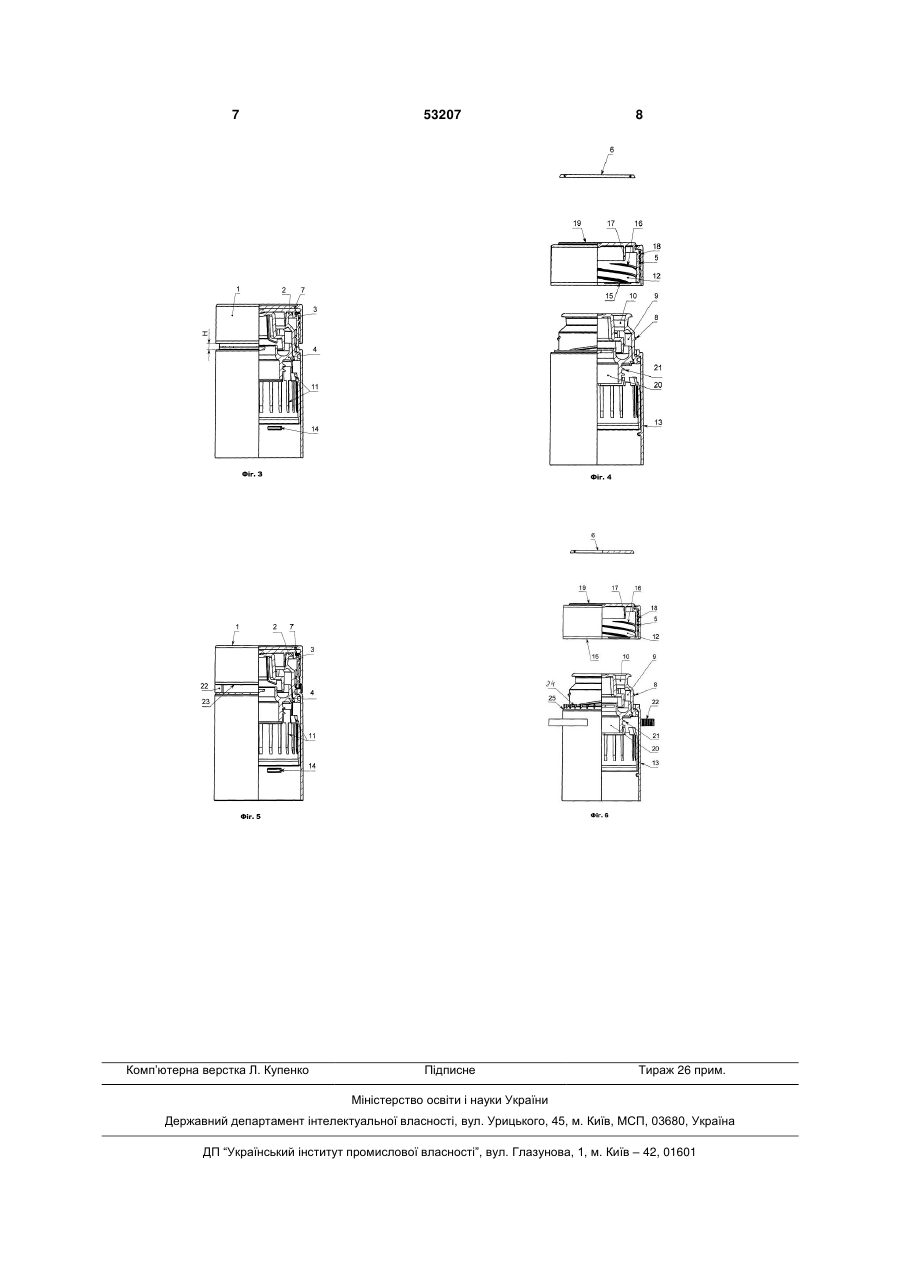

1. Запобіжна кришка, що містить зовнішній корпус, розсікач, що має внутрішню порожнину і виливний отвір, внутрішню втулку, розташовану 3 ною внутрішньої втулки з утворенням зазору між днищем і виступами пружного елемента. Зовнішній ковпачок має гарантійний віночок, який при відкорковування розривається, сигналізуючи про несанкціоноване розкриття (Патент РФ на винахід №2193000, МКВ У 65 D 49/02, опубл. 20. 11. 2002). Недоліком прототипу є недостатньо високий ступінь захисту напоїв від несанкціонованого розкриття, а також обмежені можливості в естетичній області при виконанні засобів ідентифікації. Задача корисної моделі полягає в розширенні технологічних можливостей закупорювального ковпачка за рахунок виконання додаткових засобів захисту від підробки, забезпечення диференціації та естетичної новизни засобів ідентифікації, що стосуються промислового виготовлення закупорювальних ковпачків з високою продуктивністю, прийнятною вартістю і підвищеною комфортністю при їх використанні. Поставлена задача вирішується тим, що запобіжна кришка містить зовнішній корпус, розсікач, що має внутрішню порожнину і виливний отвір, внутрішню втулку, розташовану між зовнішнім корпусом і розсікачем, основу з прохідним каналом, що встановлена в горловині пляшки, при цьому внутрішня втулка має контрольну індикаторну ділянку, що виконана з можливістю появи на торцевій поверхні зовнішнього корпусу після першого розкриття. В одному з випадків виконання корисної моделі запобіжна кришка містить засіб осьового переміщення та блокування засіб осьового переміщення та блокування зовнішнього корпусу відносно внутрішньої втулки. Можливість здійснення технічного рішення, охарактеризованого наведеною вище сукупністю ознак, а також можливість реалізації призначення корисної моделі може бути підтверджена описом конструкції запобіжної кришки, що виконана відповідно до корисної моделі. Опис конструкції пояснюється графічними матеріалами, на яких зображено наступне: На Фіг.1 представлений загальний вигляд запобіжної кришки в розрізі до розкриття. На Фіг.2 представлений загальний вигляд запобіжної кришки в розрізі після розкриття. На Фіг.3 представлений загальний вигляд запобіжної кришки в розрізі з зазором. На Фіг.4 представлений загальний вигляд запобіжної кришки в розрізі після розкриття з зазором. На Фіг.5 представлений загальний вигляд запобіжної кришки в розрізі до розкриття з індикаторним кільцем. На Фіг.6 представлений загальний вигляд запобіжної кришки в розрізі після розкриття з індикаторним кільцем. Запобіжна кришка складається із зовнішнього корпусу 1, розсікача 2, внутрішньої втулки 3, основи 4. Зовнішній корпус 1 встановлено на внутрішній втулці 3. На внутрішній поверхні зовнішнього корпусу 1 виконана різьба 5, а на торцевій поверхні виконаний елемент 6, що відокремлюється з ослабленим з'єднанням 7. 53207 4 Розсікач 2 виконаний з зовнішньою різьбою 8 і має внутрішню порожнину 9 і виливний отвір 10, а також елементи кріплення на пляшці 11. Внутрішня втулка 3 розташована між зовнішнім корпусом 1 і розсікачем 2 і складається з верхньої частини 12, виконаної у вигляді знімного ковпачка, і нижньої частини 13 з елементами кріплення 14 на розсікачі 2. Між верхньою 12 і нижньою 13 частинами внутрішньої втулки 3 може бути виконано ослаблене з'єднання 15. На внутрішній поверхні верхньої частини 12 є внутрішнє різьблення 16, що взаємодіє з зовнішньою різьбою 8 розсікач 2, а також кільцевий ущільнювальний виступ 17. На зовнішній поверхні верхньої частини 12 виконана зовнішня різьба 18, що взаємодіє з внутрішнім різьбленням 5 зовнішнього корпусу 1, утворюючи при цьому засіб осьового переміщення зовнішнього корпусу 1 відносно внутрішньої втулки 3, виключаючи їх одночасне обертання в початковій стадії розкриття за рахунок виконання ослабленого з'єднання 15. Для забезпечення подальшого процесу розкриття є засіб блокування, який утворено відповідними торцевими поверхнями зовнішнього корпусу 1 і внутрішньої втулки 3 (на малюнку не показано). У верхній частині внутрішньої втулки 3 є контрольна індикаторна ділянка 19. Внутрішня втулка може бути виконана з матеріалу, що відрізняється по колірних або іншим характеристикам від зовнішнього корпусу 1. Основа 4 виконана з прохідним каналом 20, ущільнювальними елементами 21 і встановлена в горловині пляшки. Основа 4 з'єднана з розсікачем 2 шляхом щільної посадки. Запобіжна кришка також містить засіб блокування зворотного ходу зовнішнього корпусу 1 відносно внутрішньої втулки 3 при повторному закритті, виконаний між внутрішньої втулкою 3 та зовнішнім корпусом 1 у вигляді, наприклад, виступів, упорів або стопорних елементів (на кресленні не показані). Запобіжна кришка до першого розкриття між зовнішнім корпусом та внутрішньої втулкою може бути виконана з видимим інтервалом. На бічній поверхні зовнішнього корпусу додатково виконано відривне індикаторне кільце. Запобіжна кришка збирається зі всіма частинами як один блок. Основа 4 герметично встановлюється в розсікачі 2, на який встановлюється внутрішня втулка 3. Зібрана конструкція встановлюється у зовнішній корпус 1, який фіксується на розсікачі за допомогою елементів кріплення 14 внутрішньої втулки 3. Запобіжна кришка встановлюється і фіксується на горловині пляшки за допомогою елементів кріплення 11 розсікача 2. Пристрій працює наступним чином. При першому розкритті запобіжної кришки шляхом повороту зовнішнього корпусу 1 в напрямку відгвинчування починає працювати різьбове з'єднання між зовнішнім корпусом 1 і внутрішньої втулкою 3, при цьому зовнішній корпус починає рухатися вниз, надвигаючись на нижню частину 13 внутрішньої втулки 3. Одночасно з цим елемент, що відокремлюється 6 зустрічає опір у вигляді кон 5 трольної індикаторної ділянки 19 внутрішньої втулки 3, при цьому ослаблене з'єднання 7 розривається, і стає видимою вищевказана контрольна ділянка. Торцева поверхня зовнішнього корпусу 1 блокується в осьовому напрямку, впираючись у торцеву поверхню внутрішньої втулки 3 і не може повернутися в початкове положення відносно внутрішньої втулки 3. Внутрішня втулка 3 залишається нерухомою. При продовженні процесу відвернення кришки відбувається одночасне блокування зовнішнього корпусу 1, внутрішньої втулки 3 та крутний момент починає передаватися верхній частини 12 внутрішньої втулки 3, за допомогою різьбового з'єднання між внутрішньою втулкою 3 та розсікачем 2, починається підйомний рух втулки 3 в бік розкриття разом з зовнішнім корпусом 1, розриваючи при цьому ослаблене з'єднання 15. Пристрій вважається відкритим, при повторному закритті кришки індикаторної ділянки 19 залишається завжди видимим, що створює додаткову візуальну індикацію розкриття. За рахунок виконання засоба блокування зворотного ходу зовнішнього корпусу відносно внутрішньої втулки 3, виконаного між ними, при повторному закритті кришки індикаторна ділянка 19 залишається відкритою як додатковий засіб візуальної індикації розкриття, висунутим на деяку відстань відносно зовнішнього корпусу 1 і його не можна повернути назад і при повторному закритті його завжди видно. Для поліпшення візуалізації розкриття внутрішня втулка може бути виконана з матеріалу, що відрізняється по колірних або іншим характеристикам від зовнішнього корпусу. На торцеву поверхню контрольної індикаторної ділянки можуть бути нанесені написи, декоративні елементи, логотип компанії. В одному з випадків виконання корисної моделі зовнішній корпус 1 може бути вставлені на внут 53207 6 рішню втулку 3 з утворенням відомого інтервалу Н між ними. Так як при початковій стадії розкриття необхідно, щоб зовнішній корпус 1 опускався вниз на деяку відстань, то ця відстань і забезпечує вказаний інтервал Н. В одному з випадків виконання корисної моделі зовнішній корпус 1 виконай з індикаторним кільцем 22, виконаний з ослабленим з'єднанням 23. На торцевій поверхні верхньої частини 12 внутрішньої втулки виконані упорні виступи 24, скошена кромка 25. При першому розкритті запобіжної кришки шляхом повороту зовнішнього корпусу 1 в напрямку відгвинчування починає працювати різьбове з'єднання між зовнішнім корпусом 1 і внутрішньою втулкою 3 відбувається розрив ослабленого з'єднання 23 за допомогою упорних виступів 24, індикаторне кільце 22 відривається і по скошеної кромці 25 примусово переміщається назовні. Далі триває рух вниз зовнішнього корпусу 1, який заповнює утворений зазор після відриву індикаторного кільця 22. При цьому одночасно відбувається відділення елемента 6 шляхом розриву ослабленого з'єднання 7. Всі деталі закупорювального пристрою виготовляються з екологічно чистих полімерних матеріалів: поліетилену та полістиролу на високопродуктивних термопластавтоматах литтям під тиском на прес-формах з горячеканальною системою і штампах. Закупорювання пляшки виконується натисканням зверху вниз за допомогою закупорювальної машини. Заропонована корисна модель забезпечує високу ступінь захисту напоїв від несанкціонованого розкриття за рахунок виконання додаткових елементів індикації розкриття, а саме, розрив ослабленого з'єднання 15, відділення елемента 6 за допомогою розриву перемичок 7, а також появу відомої ділянки 19 при першому розкриття, які дають ясні вказівки, про те що, пляшка відкривалася після її початкового заповнення справжнім напоєм. 7 Комп’ютерна верстка Л. Купенко 53207 8 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
