Пристрій для вимірювання різниці фаз нвч-сигналів

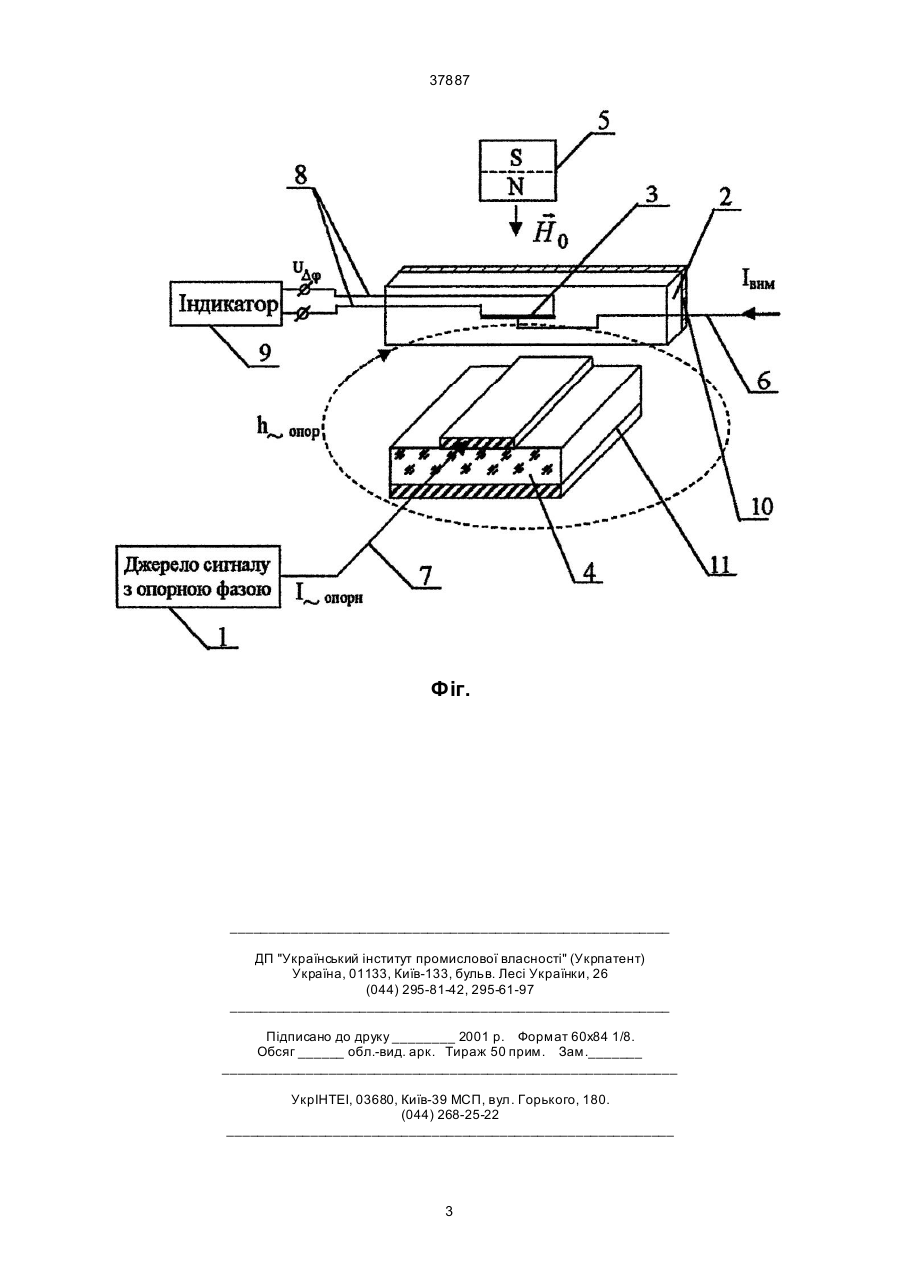

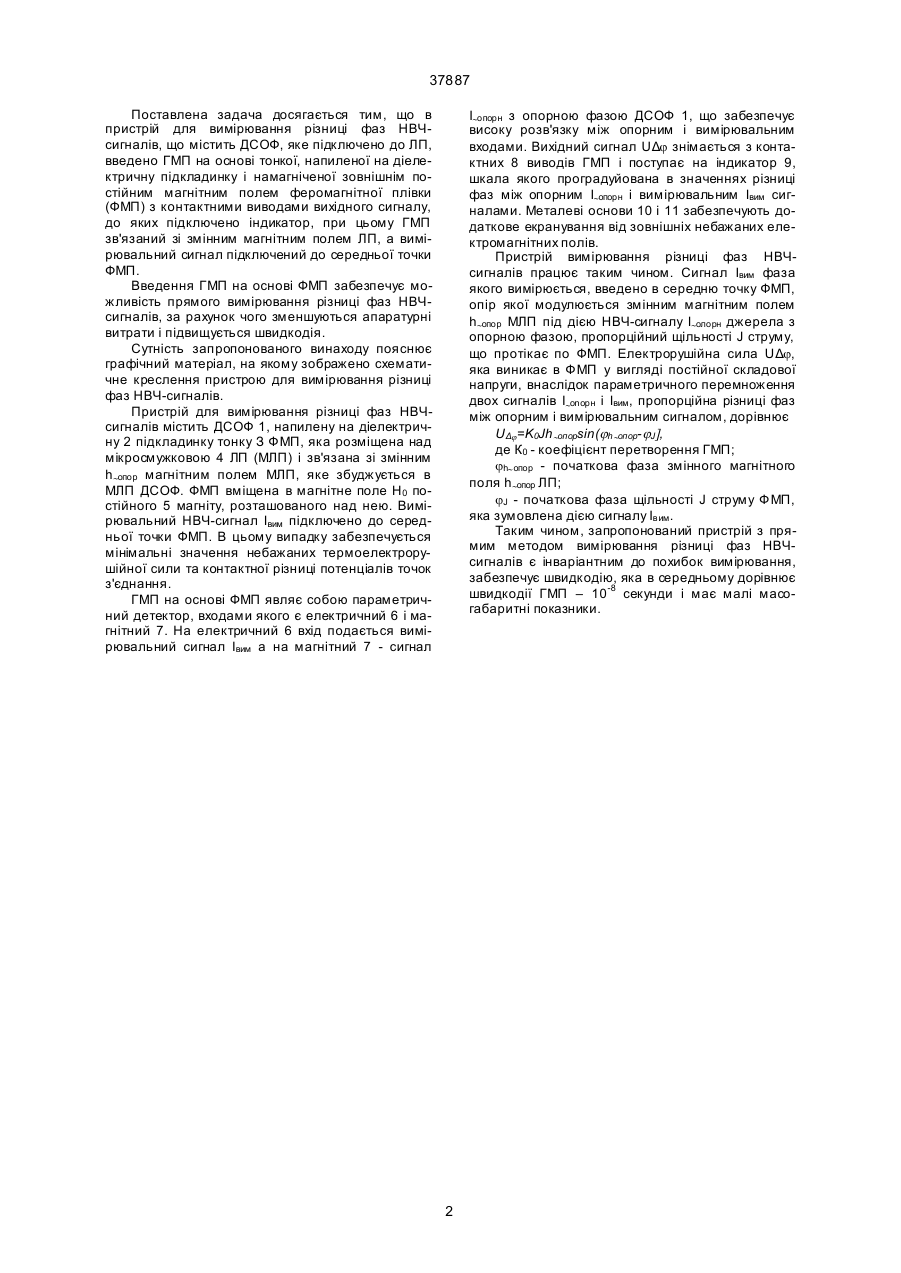

Пристрій для вимірювання різниці фаз НВЧсигналів, що містить джерело сигналу опорної фа 37887 Поставлена задача досягається тим, що в пристрій для вимірювання різниці фаз НВЧсигналів, що містить ДСОФ, яке підключено до ЛП, введено ГМП на основі тонкої, напиленої на діелектричну підкладинку і намагніченої зовнішнім постійним магнітним полем феромагнітної плівки (ФМП) з контактними виводами вихідного сигналу, до яких підключено індикатор, при цьому ГМП зв'язаний зі змінним магнітним полем ЛП, а вимірювальний сигнал підключений до середньої точки ФМП. Введення ГМП на основі ФМП забезпечує можливість прямого вимірювання різниці фаз НВЧсигналів, за рахунок чого зменшуються апаратурні витрати і підвищується швидкодія. Сутність запропонованого винаходу пояснює графічний матеріал, на якому зображено схематичне креслення пристрою для вимірювання різниці фаз НВЧ-сигналів. Пристрій для вимірювання різниці фаз НВЧсигналів містить ДСОФ 1, напилену на діелектричну 2 підкладинку тонку З ФМП, яка розміщена над мікросмужковою 4 ЛП (МЛП) і зв'язана зі змінним h~опор магнітним полем МЛП, яке збуджується в МЛП ДСОФ. ФМП вміщена в магнітне поле Н 0 постійного 5 магніту, розташованого над нею. Вимірювальний НВЧ-сигнал Івим підключено до середньої точки ФМП. В цьому випадку забезпечується мінімальні значення небажаних термоелектрорушійної сили та контактної різниці потенціалів точок з'єднання. ГМП на основі ФМП являє собою параметричний детектор, входами якого є електричний 6 і магнітний 7. На електричний 6 вхід подається вимірювальний сигнал Івим а на магнітний 7 - сигнал І~опорн з опорною фазою ДСОФ 1, що забезпечує високу розв'язку між опорним і вимірювальним входами. Вихідний сигнал UΔj знімається з контактних 8 виводів ГМП і поступає на індикатор 9, шкала якого проградуйована в значеннях різниці фаз між опорним І~опорн і вимірювальним Івим сигналами. Металеві основи 10 і 11 забезпечують додаткове екранування від зовнішніх небажаних електромагнітних полів. Пристрій вимірювання різниці фаз НВЧсигналів працює таким чином. Сигнал Івим фаза якого вимірюється, введено в середню точку ФМП, опір якої модулюється змінним магнітним полем h~опор МЛП під дією НВЧ-сигналу І~олорн джерела з опорною фазою, пропорційний щільності J струму, що протікає по ФМП. Електрорушійна сила UΔj, яка виникає в ФМП у вигляді постійної складової напруги, внаслідок параметричного перемноження двох сигналів І~onopн і Івим , пропорційна різниці фаз між опорним і вимірювальним сигналом, дорівнює UΔj=K0Jh~опорsin(jh ~опор- jJ], де К0 - коефіцієнт перетворення ГМП; jh~ опор - початкова фаза змінного магнітного поля h~опор ЛП; jJ - початкова фаза щільності J струму ФМП, яка зумовлена дією сигналу Івим . Таким чином, запропонований пристрій з прямим методом вимірювання різниці фаз НВЧсигналів є інваріантним до похибок вимірювання, забезпечує швидкодію, яка в середньому дорівнює швидкодії ГМП – 10-8 секунди і має малі масогабаритні показники. 2 37887 Фіг. __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
