Стенд вертикальних коливань

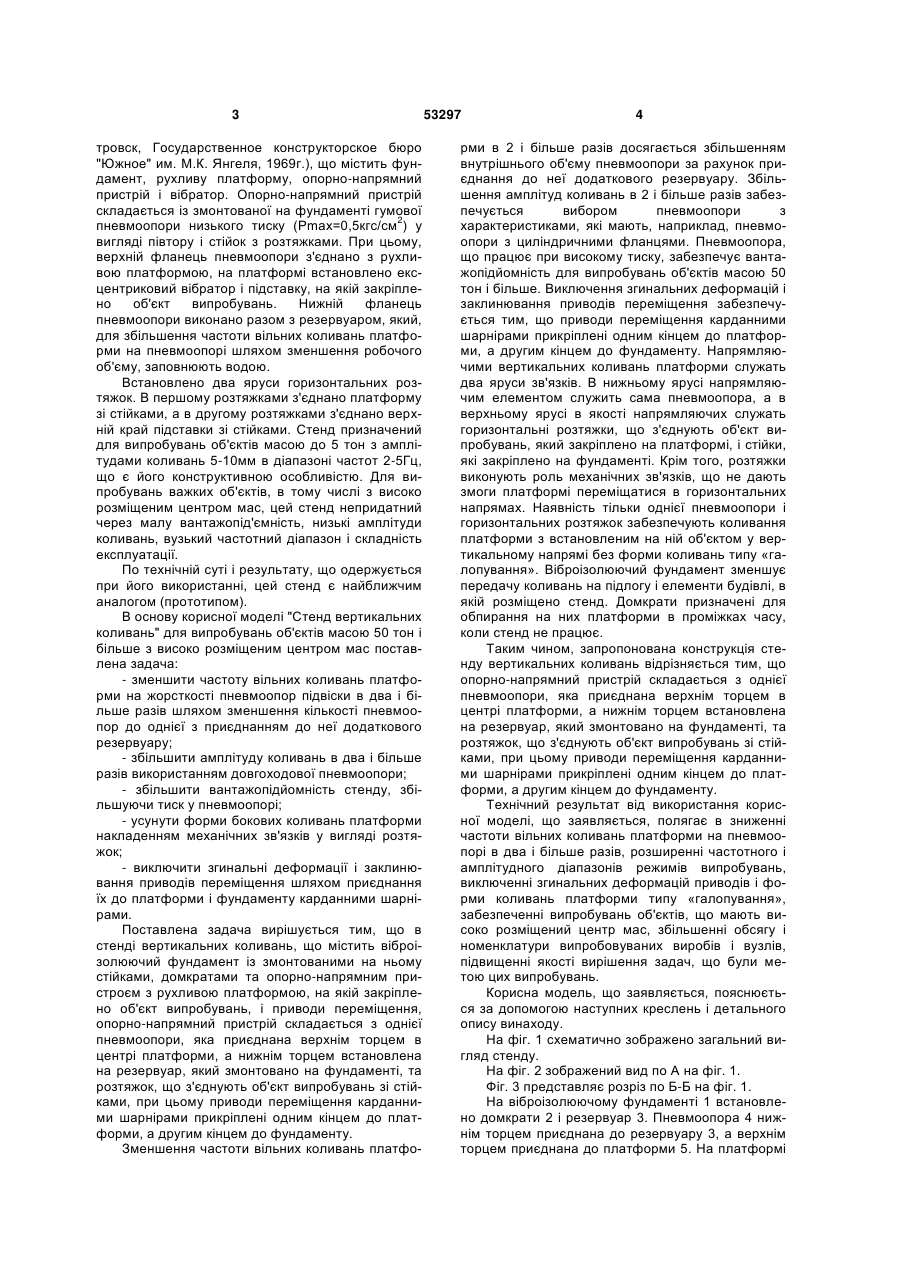

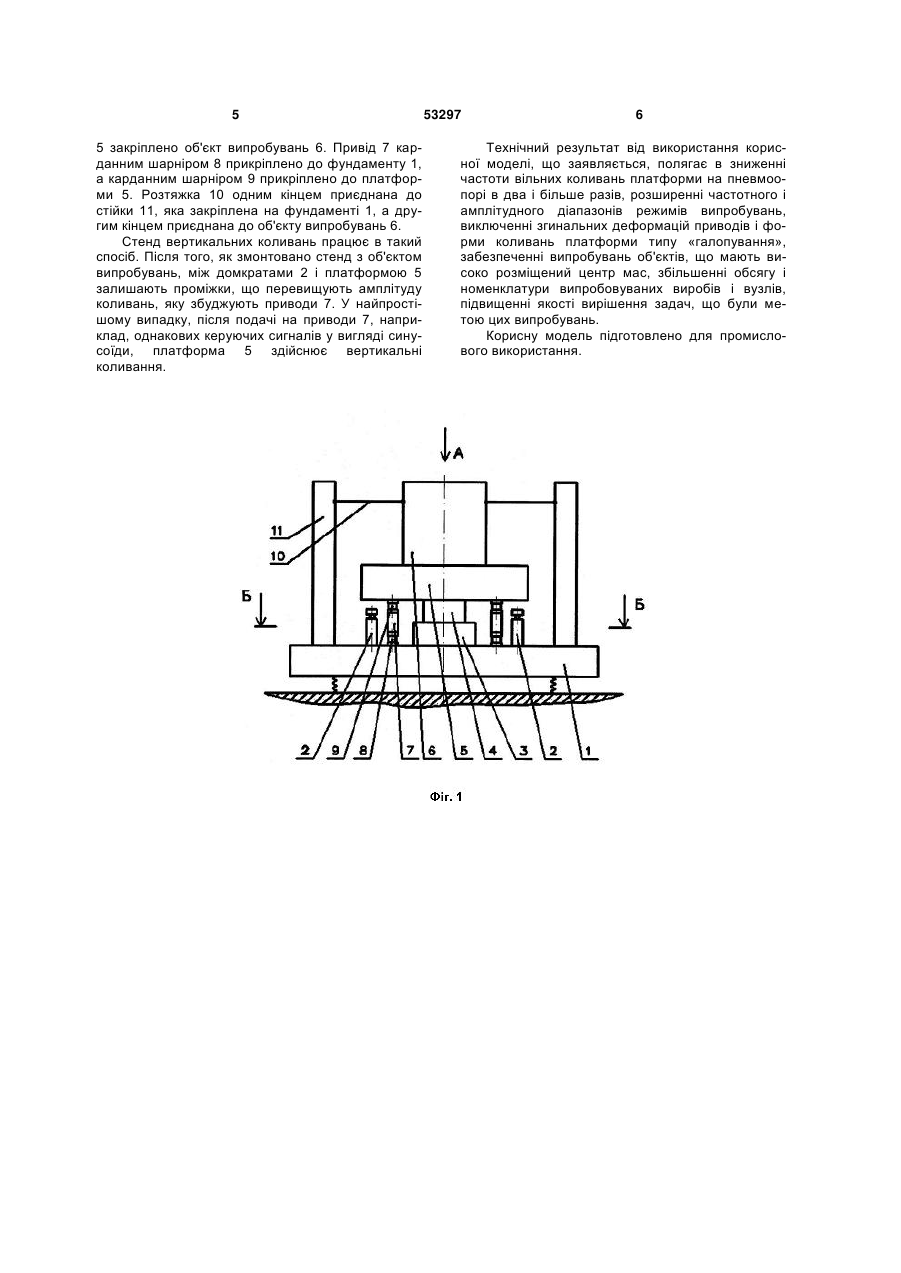

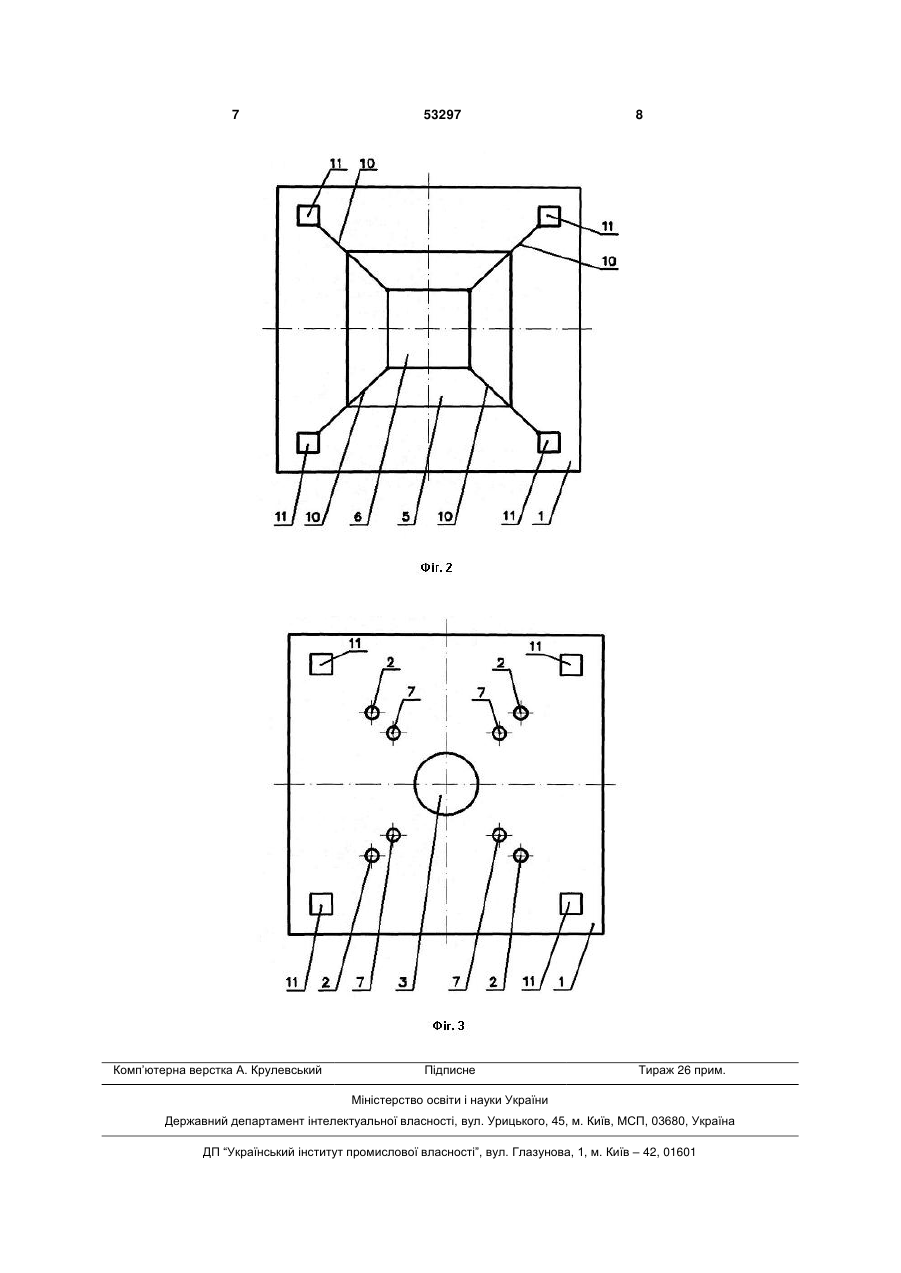

Стенд вертикальних коливань, що містить віброізолюючий фундамент, на якому змонтовано 3 тровск, Государственное конструкторское бюро "Южное" им. М.К. Янгеля, 1969г.), що містить фундамент, рухливу платформу, опорно-напрямний пристрій і вібратор. Опорно-напрямний пристрій складається із змонтованої на фундаменті гумової пневмоопори низького тиску (Рmах=0,5кгс/см2) у вигляді півтору і стійок з розтяжками. При цьому, верхній фланець пневмоопори з'єднано з рухливою платформою, на платформі встановлено ексцентриковий вібратор і підставку, на якій закріплено об'єкт випробувань. Нижній фланець пневмоопори виконано разом з резервуаром, який, для збільшення частоти вільних коливань платформи на пневмоопорі шляхом зменшення робочого об'єму, заповнюють водою. Встановлено два яруси горизонтальних розтяжок. В першому розтяжками з'єднано платформу зі стійками, а в другому розтяжками з'єднано верхній край підставки зі стійками. Стенд призначений для випробувань об'єктів масою до 5 тон з амплітудами коливань 5-10мм в діапазоні частот 2-5Гц, що є його конструктивною особливістю. Для випробувань важких об'єктів, в тому числі з високо розміщеним центром мас, цей стенд непридатний через малу вантажопід'ємність, низькі амплітуди коливань, вузький частотний діапазон і складність експлуатації. По технічній суті і результату, що одержується при його використанні, цей стенд є найближчим аналогом (прототипом). В основу корисної моделі "Стенд вертикальних коливань" для випробувань об'єктів масою 50 тон і більше з високо розміщеним центром мас поставлена задача: - зменшити частоту вільних коливань платформи на жорсткості пневмоопор підвіски в два і більше разів шляхом зменшення кількості пневмоопор до однієї з приєднанням до неї додаткового резервуару; - збільшити амплітуду коливань в два і більше разів використанням довгоходової пневмоопори; - збільшити вантажопідйомність стенду, збільшуючи тиск у пневмоопорі; - усунути форми бокових коливань платформи накладенням механічних зв'язків у вигляді розтяжок; - виключити згинальні деформації і заклинювання приводів переміщення шляхом приєднання їх до платформи і фундаменту карданними шарнірами. Поставлена задача вирішується тим, що в стенді вертикальних коливань, що містить віброізолюючий фундамент із змонтованими на ньому стійками, домкратами та опорно-напрямним пристроєм з рухливою платформою, на якій закріплено об'єкт випробувань, і приводи переміщення, опорно-напрямний пристрій складається з однієї пневмоопори, яка приєднана верхнім торцем в центрі платформи, а нижнім торцем встановлена на резервуар, який змонтовано на фундаменті, та розтяжок, що з'єднують об'єкт випробувань зі стійками, при цьому приводи переміщення карданними шарнірами прикріплені одним кінцем до платформи, а другим кінцем до фундаменту. Зменшення частоти вільних коливань платфо 53297 4 рми в 2 і більше разів досягається збільшенням внутрішнього об'єму пневмоопори за рахунок приєднання до неї додаткового резервуару. Збільшення амплітуд коливань в 2 і більше разів забезпечується вибором пневмоопори з характеристиками, які мають, наприклад, пневмоопори з циліндричними фланцями. Пневмоопора, що працює при високому тиску, забезпечує вантажопідйомність для випробувань об'єктів масою 50 тон і більше. Виключення згинальних деформацій і заклинювання приводів переміщення забезпечується тим, що приводи переміщення карданними шарнірами прикріплені одним кінцем до платформи, а другим кінцем до фундаменту. Напрямляючими вертикальних коливань платформи служать два яруси зв'язків. В нижньому ярусі напрямляючим елементом служить сама пневмоопора, а в верхньому ярусі в якості напрямляючих служать горизонтальні розтяжки, що з'єднують об'єкт випробувань, який закріплено на платформі, і стійки, які закріплено на фундаменті. Крім того, розтяжки виконують роль механічних зв'язків, що не дають змоги платформі переміщатися в горизонтальних напрямах. Наявність тільки однієї пневмоопори і горизонтальних розтяжок забезпечують коливання платформи з встановленим на ній об'єктом у вертикальному напрямі без форми коливань типу «галопування». Віброізолюючий фундамент зменшує передачу коливань на підлогу і елементи будівлі, в якій розміщено стенд. Домкрати призначені для обпирання на них платформи в проміжках часу, коли стенд не працює. Таким чином, запропонована конструкція стенду вертикальних коливань відрізняється тим, що опорно-напрямний пристрій складається з однієї пневмоопори, яка приєднана верхнім торцем в центрі платформи, а нижнім торцем встановлена на резервуар, який змонтовано на фундаменті, та розтяжок, що з'єднують об'єкт випробувань зі стійками, при цьому приводи переміщення карданними шарнірами прикріплені одним кінцем до платформи, а другим кінцем до фундаменту. Технічний результат від використання корисної моделі, що заявляється, полягає в зниженні частоти вільних коливань платформи на пневмоопорі в два і більше разів, розширенні частотного і амплітудного діапазонів режимів випробувань, виключенні згинальних деформацій приводів і форми коливань платформи типу «галопування», забезпеченні випробувань об'єктів, що мають високо розміщений центр мас, збільшенні обсягу і номенклатури випробовуваних виробів і вузлів, підвищенні якості вирішення задач, що були метою цих випробувань. Корисна модель, що заявляється, пояснюється за допомогою наступних креслень і детального опису винаходу. На фіг. 1 схематично зображено загальний вигляд стенду. На фіг. 2 зображений вид по А на фіг. 1. Фіг. 3 представляє розріз по Б-Б на фіг. 1. На віброізолюючому фундаменті 1 встановлено домкрати 2 і резервуар 3. Пневмоопора 4 нижнім торцем приєднана до резервуару 3, а верхнім торцем приєднана до платформи 5. На платформі 5 5 закріплено об'єкт випробувань 6. Привід 7 карданним шарніром 8 прикріплено до фундаменту 1, а карданним шарніром 9 прикріплено до платформи 5. Розтяжка 10 одним кінцем приєднана до стійки 11, яка закріплена на фундаменті 1, а другим кінцем приєднана до об'єкту випробувань 6. Стенд вертикальних коливань працює в такий спосіб. Після того, як змонтовано стенд з об'єктом випробувань, між домкратами 2 і платформою 5 залишають проміжки, що перевищують амплітуду коливань, яку збуджують приводи 7. У найпростішому випадку, після подачі на приводи 7, наприклад, однакових керуючих сигналів у вигляді синусоїди, платформа 5 здійснює вертикальні коливання. 53297 6 Технічний результат від використання корисної моделі, що заявляється, полягає в зниженні частоти вільних коливань платформи на пневмоопорі в два і більше разів, розширенні частотного і амплітудного діапазонів режимів випробувань, виключенні згинальних деформацій приводів і форми коливань платформи типу «галопування», забезпеченні випробувань об'єктів, що мають високо розміщений центр мас, збільшенні обсягу і номенклатури випробовуваних виробів і вузлів, підвищенні якості вирішення задач, що були метою цих випробувань. Корисну модель підготовлено для промислового використання. 7 Комп’ютерна верстка А. Крулевський 53297 8 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
