Стенд вертикальних коливань

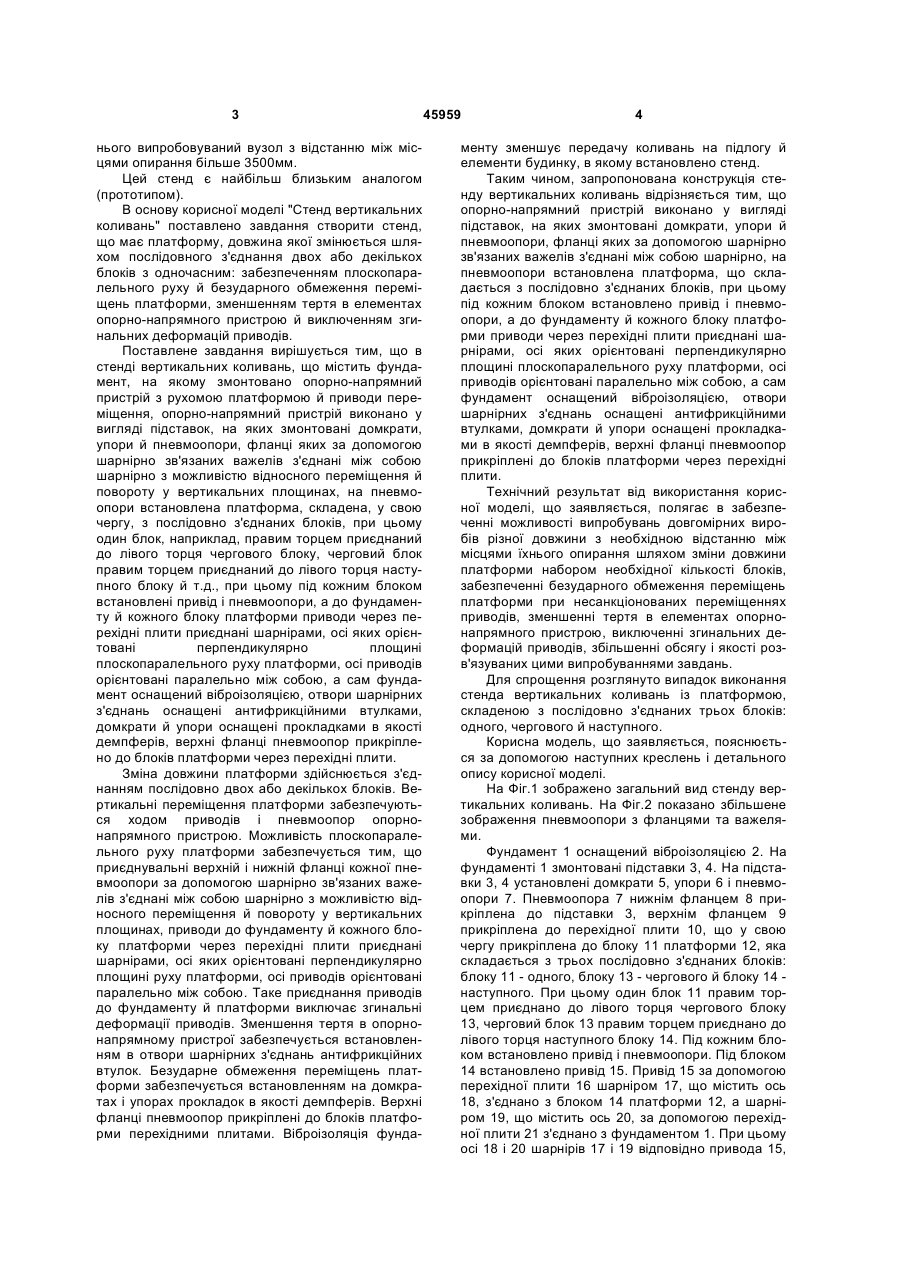

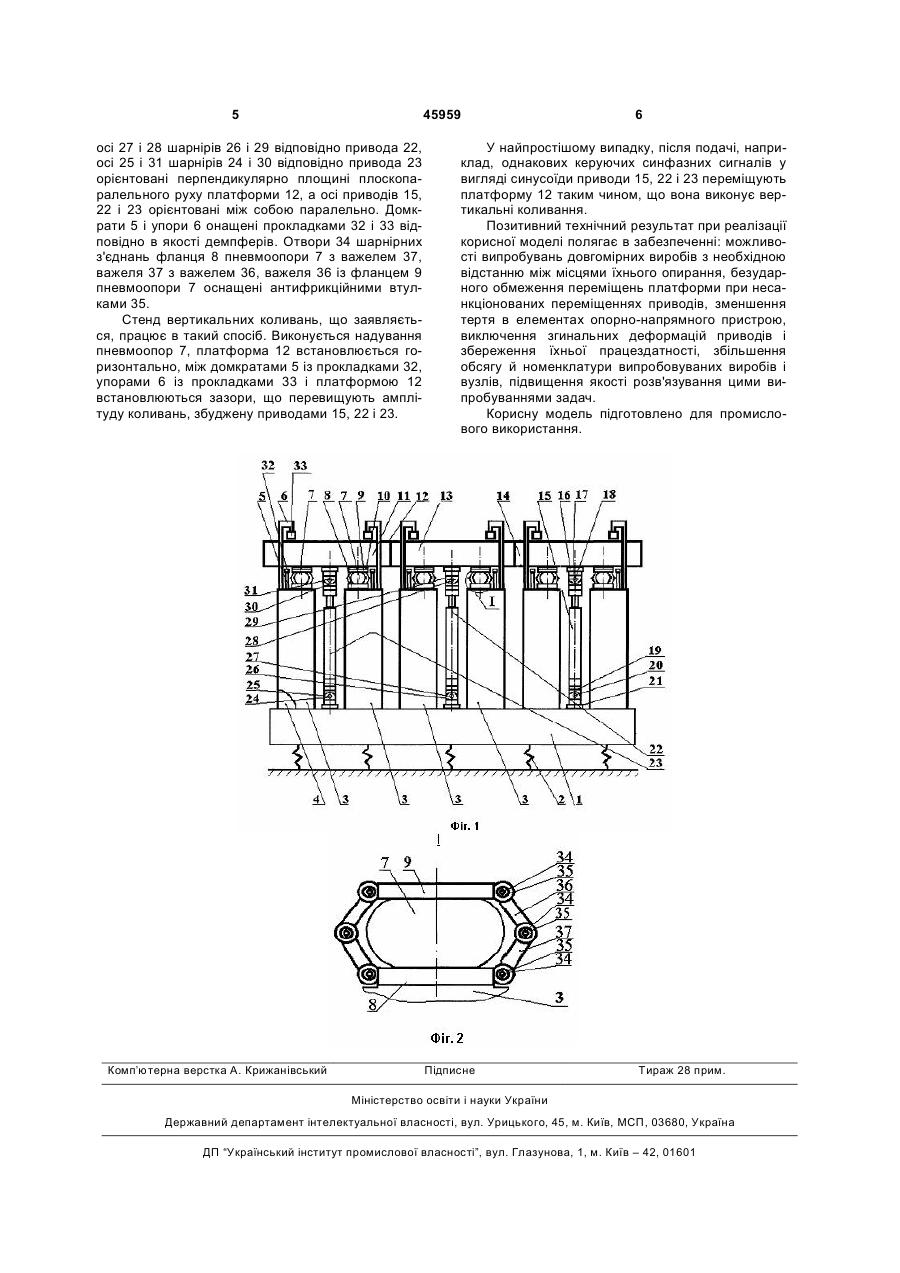

1. Стенд вертикальних коливань, що містить фундамент, на якому змонтовано опорнонапрямний пристрій з рухомою платформою і приводи переміщення, який відрізняється тим, що опорно-напрямний пристрій виконано у вигляді підставок, на яких змонтовані домкрати, упори і пневмоопори, фланці яких за допомогою шарнірно зв'язаних важелів з'єднані між собою шарнірно, на пневмоопори встановлена платформа, що скла 3 нього випробовуваний вузол з відстанню між місцями опирання більше 3500мм. Цей стенд є найбільш близьким аналогом (прототипом). В основу корисної моделі "Стенд вертикальних коливань" поставлено завдання створити стенд, що має платформу, довжина якої змінюється шляхом послідовного з'єднання двох або декількох блоків з одночасним: забезпеченням плоскопаралельного руху й безударного обмеження переміщень платформи, зменшенням тертя в елементах опорно-напрямного пристрою й виключенням згинальних деформацій приводів. Поставлене завдання вирішується тим, що в стенді вертикальних коливань, що містить фундамент, на якому змонтовано опорно-напрямний пристрій з рухомою платформою й приводи переміщення, опорно-напрямний пристрій виконано у вигляді підставок, на яких змонтовані домкрати, упори й пневмоопори, фланці яких за допомогою шарнірно зв'язаних важелів з'єднані між собою шарнірно з можливістю відносного переміщення й повороту у вертикальних площинах, на пневмоопори встановлена платформа, складена, у свою чергу, з послідовно з'єднаних блоків, при цьому один блок, наприклад, правим торцем приєднаний до лівого торця чергового блоку, черговий блок правим торцем приєднаний до лівого торця наступного блоку й т.д., при цьому під кожним блоком встановлені привід і пневмоопори, а до фундаменту й кожного блоку платформи приводи через перехідні плити приєднані шарнірами, осі яких орієнтовані перпендикулярно площині плоскопаралельного руху платформи, осі приводів орієнтовані паралельно між собою, а сам фундамент оснащений віброізоляцією, отвори шарнірних з'єднань оснащені антифрикційними втулками, домкрати й упори оснащені прокладками в якості демпферів, верхні фланці пневмоопор прикріплено до блоків платформи через перехідні плити. Зміна довжини платформи здійснюється з'єднанням послідовно двох або декількох блоків. Вертикальні переміщення платформи забезпечуються ходом приводів і пневмоопор опорнонапрямного пристрою. Можливість плоскопаралельного руху платформи забезпечується тим, що приєднувальні верхній і нижній фланці кожної пневмоопори за допомогою шарнірно зв'язаних важелів з'єднані між собою шарнірно з можливістю відносного переміщення й повороту у вертикальних площинах, приводи до фундаменту й кожного блоку платформи через перехідні плити приєднані шарнірами, осі яких орієнтовані перпендикулярно площині руху платформи, осі приводів орієнтовані паралельно між собою. Таке приєднання приводів до фундаменту й платформи виключає згинальні деформації приводів. Зменшення тертя в опорнонапрямному пристрої забезпечується встановленням в отвори шарнірних з'єднань антифрикційних втулок. Безударне обмеження переміщень платформи забезпечується встановленням на домкратах і упорах прокладок в якості демпферів. Верхні фланці пневмоопор прикріплені до блоків платформи перехідними плитами. Віброізоляція фунда 45959 4 менту зменшує передачу коливань на підлогу й елементи будинку, в якому встановлено стенд. Таким чином, запропонована конструкція стенду вертикальних коливань відрізняється тим, що опорно-напрямний пристрій виконано у вигляді підставок, на яких змонтовані домкрати, упори й пневмоопори, фланці яких за допомогою шарнірно зв'язаних важелів з'єднані між собою шарнірно, на пневмоопори встановлена платформа, що складається з послідовно з'єднаних блоків, при цьому під кожним блоком встановлено привід і пневмоопори, а до фундаменту й кожного блоку платформи приводи через перехідні плити приєднані шарнірами, осі яких орієнтовані перпендикулярно площині плоскопаралельного руху платформи, осі приводів орієнтовані паралельно між собою, а сам фундамент оснащений віброізоляцією, отвори шарнірних з'єднань оснащені антифрикційними втулками, домкрати й упори оснащені прокладками в якості демпферів, верхні фланці пневмоопор прикріплені до блоків платформи через перехідні плити. Технічний результат від використання корисної моделі, що заявляється, полягає в забезпеченні можливості випробувань довгомірних виробів різної довжини з необхідною відстанню між місцями їхнього опирання шляхом зміни довжини платформи набором необхідної кількості блоків, забезпеченні безударного обмеження переміщень платформи при несанкціонованих переміщеннях приводів, зменшенні тертя в елементах опорнонапрямного пристрою, виключенні згинальних деформацій приводів, збільшенні обсягу і якості розв'язуваних цими випробуваннями завдань. Для спрощення розглянуто випадок виконання стенда вертикальних коливань із платформою, складеною з послідовно з'єднаних трьох блоків: одного, чергового й наступного. Корисна модель, що заявляється, пояснюється за допомогою наступних креслень і детального опису корисної моделі. На Фіг.1 зображено загальний вид стенду вертикальних коливань. На Фіг.2 показано збільшене зображення пневмоопори з фланцями та важелями. Фундамент 1 оснащений віброізоляцією 2. На фундаменті 1 змонтовані підставки 3, 4. На підставки 3, 4 установлені домкрати 5, упори 6 і пневмоопори 7. Пневмоопора 7 нижнім фланцем 8 прикріплена до підставки 3, верхнім фланцем 9 прикріплена до перехідної плити 10, що у свою чергу прикріплена до блоку 11 платформи 12, яка складається з трьох послідовно з'єднаних блоків: блоку 11 - одного, блоку 13 - чергового й блоку 14 наступного. При цьому один блок 11 правим торцем приєднано до лівого торця чергового блоку 13, черговий блок 13 правим торцем приєднано до лівого торця наступного блоку 14. Під кожним блоком встановлено привід і пневмоопори. Під блоком 14 встановлено привід 15. Привід 15 за допомогою перехідної плити 16 шарніром 17, що містить ось 18, з'єднано з блоком 14 платформи 12, а шарніром 19, що містить ось 20, за допомогою перехідної плити 21 з'єднано з фундаментом 1. При цьому осі 18 і 20 шарнірів 17 і 19 відповідно привода 15, 5 45959 осі 27 і 28 шарнірів 26 і 29 відповідно привода 22, осі 25 і 31 шарнірів 24 і 30 відповідно привода 23 орієнтовані перпендикулярно площині плоскопаралельного руху платформи 12, а осі приводів 15, 22 і 23 орієнтовані між собою паралельно. Домкрати 5 і упори 6 онащені прокладками 32 і 33 відповідно в якості демпферів. Отвори 34 шарнірних з'єднань фланця 8 пневмоопори 7 з важелем 37, важеля 37 з важелем 36, важеля 36 із фланцем 9 пневмоопори 7 оснащені антифрикційними втулками 35. Стенд вертикальних коливань, що заявляється, працює в такий спосіб. Виконується надування пневмоопор 7, платформа 12 встановлюється горизонтально, між домкратами 5 із прокладками 32, упорами 6 із прокладками 33 і платформою 12 встановлюються зазори, що перевищують амплітуду коливань, збуджену приводами 15, 22 і 23. Комп’ютерна верстка А. Крижанівський 6 У найпростішому випадку, після подачі, наприклад, однакових керуючих синфазних сигналів у вигляді синусоїди приводи 15, 22 і 23 переміщують платформу 12 таким чином, що вона виконує вертикальні коливання. Позитивний технічний результат при реалізації корисної моделі полягає в забезпеченні: можливості випробувань довгомірних виробів з необхідною відстанню між місцями їхнього опирання, безударного обмеження переміщень платформи при несанкціонованих переміщеннях приводів, зменшення тертя в елементах опорно-напрямного пристрою, виключення згинальних деформацій приводів і збереження їхньої працездатності, збільшення обсягу й номенклатури випробовуваних виробів і вузлів, підвищення якості розв'язування цими випробуваннями задач. Корисну модель підготовлено для промислового використання. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
