Устаткування для запуску і прийому очисного пристрою трубопроводу та поршня-дефектоскопа

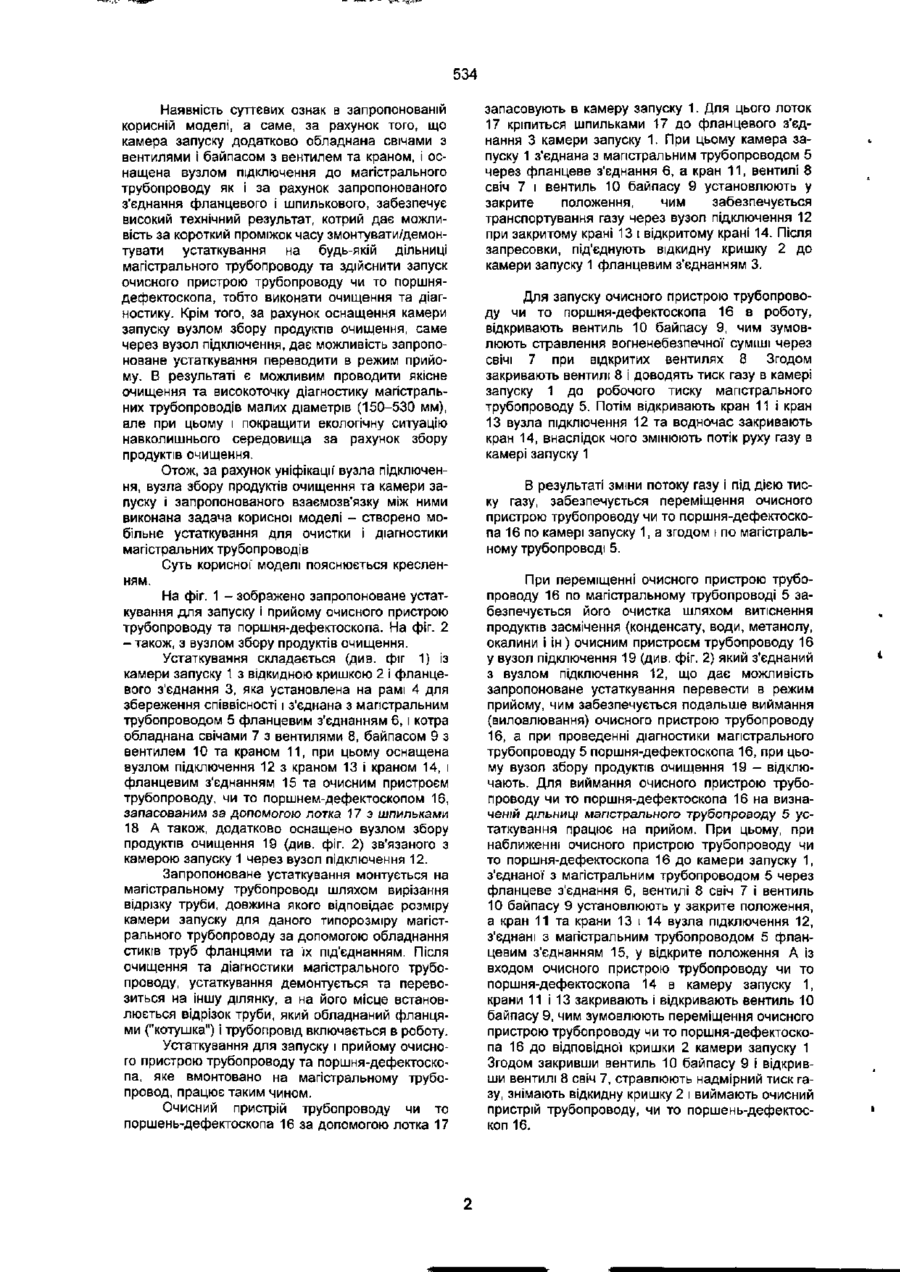

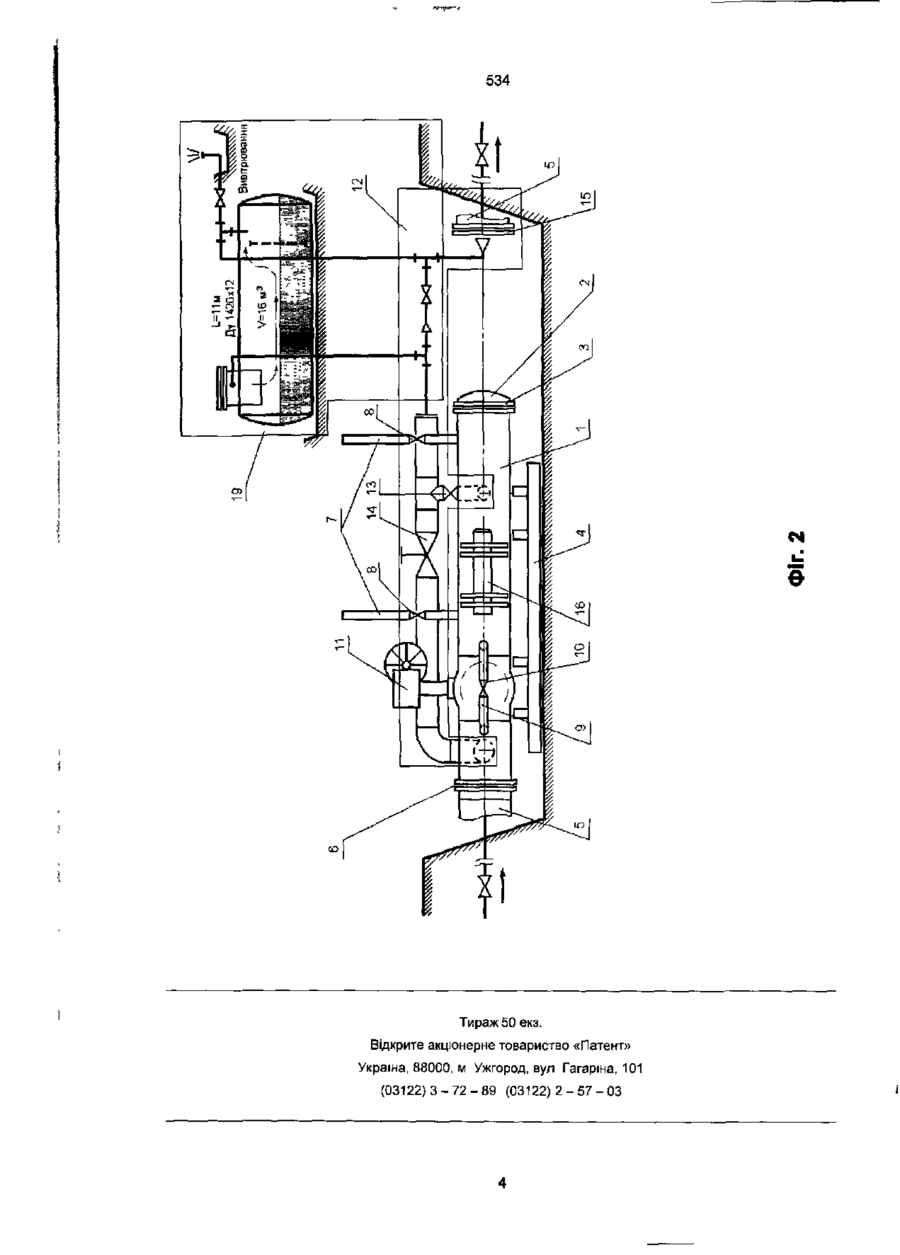

1. Устаткування для запуску і прийому очисного пристрою трубопроводу та поршня-дефектоскопа, що складається з камери запуску з відкид ною кришкою та потока, яке відрізняється тим, що камера запуску додатково обладнана свічами з вентилями і байпасом з вентилем та краном, і оснащена вузлом підключення до магістрального трубопроводу, причому камера запуску, відкидна кришка та вузол підключення до магістрального трубопроводу з'єднані фланцевим з'єднанням, і лотік - шпильками. 2. Устаткування по п. 1, яке відрізняється тим, що камера запуску оснащена вузлом збору продуктів очищення через вузол підключення. Корисна модель відноситься до експлуатації магістральних трубопроводів, а саме для запуску в трубопровід і прийому із нього очисного пристрою та поршня-дєфектоскопа. Відомий пристрій для очищення трубопроводу, що складається з камер запуску І прийому очисних елементів, кожна з яких оснащена кінцевим засувом, кришкою, лотком і візком, піднімальним механізмом для перевантаження очисних елементів та механізмом для подачі очисних елементів в трубопровід, при цьому лоток кожної камери сполучений (зв'язаний) з кришкою, яка встановлена на візку, а механізм для подачі очисних елементів в трубопровід виконаний у вигляді силового циліндра, встановленого на внутрішній стороні кришки кінцевого засуву камери запуску ("Устройство для очистки трубопровода", СССР, ав. св. № 701732, В 08 В 9/04, Бюл. № 45, 1979 г.). Проте камери запуску і прийому вказаного пристрою передбачено обладнувати на дільницях магістральних газопроводів стаціонарно, а обслуговування і громіздке обладнання пристрою потребує значних матеріальних затрат. СССР, ав. св. № 1158257, В 08 В 9/04, Бюл. № 20, 1985 г.). Проте описаним пристроєм обладнують конкретні дільниці магістральних газопроводів стаціонарно, кількість яких зростає в залежності від довжини трубопроводу, що приводить до додаткових капітальних і експлуатаційних витрат. Крім того, відомий пристрій розрахований для магістральних трубопроводів великих діаметрів В основу корисної моделі - устаткування для запуску і прийому очисного пристрою трубопроводу та поршня - дефектоскопа поставлено задачу створення мобільного устаткування для очистки і діагностики магістральних трубопроводів шляхом конструкторських змін у камері запуску, і вузлів підключення до магістрального трубопроводу забезпечити можливість оперативного підключення устаткування, очищення та діагностику магістральних трубопроводів малого діаметру по всій довжині без застосування стаціонарних пристроїв аналогічного призначення. Поставлена задача в запропонованій корисній моделі вирішується тим, що камера запуску додатково обладнана свічами з вентилями і байпасом з вентилем та краном, і оснащена вузлом підключення до магістрального трубопроводу, причому камера запуску, відкидна кришка та вузол підключення до магістрального трубопроводу з'єднані фланцевим з'єднанням, і лоток-шпильками. Найбільш близьким по технічній суті до корисної моделі є пристрій, що складається з камери запуску з відкидною кришкою та лотка, крім того додатково має візок з приводом і реверсивним гнучким органом, штовхач для запасовки очисних елементів, при цьому камера запуску споряджена кінцевим засувом та ходовими роликами, по яких висувається лоток ("Устройство для запуска очистных элементов и разделителей", Крім того камера запуску оснащена вузлом збору продуктів очищення через вузол підключення t со Ю 534 Наявність суттєвих ознак в запропонованій корисній моделі, а саме, за рахунок того, що камера запуску додатково обладнана свічами з вентилями і байпасом з вентилем та краном, і оснащена вузлом підключення до магістрального трубопроводу як і за рахунок запропонованого з'єднання фланцевого і шпилькового, забезпечує високий технічний результат, котрий дає можливість за короткий проміжок часу змонтувати/демонтувати устаткування на будь-якій дільниці магістрального трубопроводу та здійснити запуск очисного пристрою трубопроводу чи то поршнядефектоскопа, тобто виконати очищення та діагностику. Крім того, за рахунок оснащення камери запуску вузлом збору продуктів очищення, саме через вузол підключення, дає можливість запропоноване устаткування переводити в режим прийому. В результаті є можливим проводити якісне очищення та високоточку діагностику магістральних трубопроводів малих діаметрів (150-530 мм), але при цьому і покращити екологічну ситуацію навколишнього середовища за рахунок збору продуктів очищення. Отож, за рахунок уніфікації вузла підключення, вузла збору продуктів очищення та камери запуску і запропонованого взаємозв'язку між ними виконана задача корисної моделі - створено мобільне устаткування для очистки і діагностики магістральних трубопроводів Суть корисної моделі пояснюється кресленням. На фіг. 1 - зображено запропоноване устаткування для запуску І прийому очисного пристрою трубопроводу та поршня-дефектоскопа. На фіг. 2 -також, з вузлом збору продуктів очищення. Устаткування складається (див. фіг 1) із камери запуску 1 з відкидною кришкою 2 і фланцевого з'єднання 3, яка установлена на рамі 4 для збереження співвісності і з'єднана з магістральним трубопроводом 5 фланцевим з'єднанням 6, і котра обладнана свічами 7 з вентилями 8, байпасом 9 з вентилем 10 та краном 11, при цьому оснащена вузлом підключення 12 з краном 13 і краном 14, і фланцевим з'єднанням 15 та очисним пристроєм трубопроводу, чи то поршнем-дефектоскопом 16, запасоваиим за допомогою лотка 17 з шпильками 18 А також, додатково оснащено вузлом збору продуктів очищення 19 (див. фіг. 2) зв'язаного з камерою запуску 1 через вузол підключення 12. Запропоноване устаткування монтується на магістральному трубопроводі шляхом вирізання відрізку труби, довжина якого відповідає розміру камери запуску для даного типорозміру магістрального трубопроводу за допомогою обладнання стиків труб фланцями та їх пщ'єднанням. Після очищення та діагностики магістрального трубопроводу, устаткування демонтується та перевозиться на іншу ділянку, а на його місце встановлюється відрізок труби, який обладнаний фланцями ("котушка") і трубопровід включається в роботу. Устаткування для запуску і прийому очисного пристрою трубопроводу та поршня-дефектоскопа, яке вмонтовано на магістральному трубопровод, працює таким чином. Очисний пристрій трубопроводу чи то поршень-дефектоскопа 16 за допомогою лотка 17 запасовують в камеру запуску 1. Для цього лоток 17 кріпиться шпильками 17 до фланцевого з'єднання 3 камери запуску 1. При цьому камера запуску 1 з'єднана з магістральним трубопроводом 5 через фланцеве з'єднання 6, а кран 11, вентилі 8 свіч 7 і вентиль 10 байпасу 9 установлюють у закрите положення, чим забезпечується транспортування газу через вузол підключення 12 при закритому крані 13 і відкритому крані 14. Після запресовки, під'єднують відкидну кришку 2 до камери запуску 1 фланцевим з'єднанням 3. Для запуску очисного пристрою трубопроводу чи то поршня-дефектоскопа 16 в роботу, відкривають вентиль 10 байпасу 9, чим зумовлюють отравления вогненебезпечної суміші через свічі 7 при відкритих вентилях 8 Згодом закривають вентилі 8 і доводять тиск газу в камері запуску 1 до робочого тиску магістрального трубопроводу 5. Потім відкривають кран 11 і кран 13 вузла підключення 12 та водночас закривають кран 14, внаслідок чого змінюють потік руху газу в камері запуску 1 В результаті зміни потоку газу і під дією тиску газу, забезпечується переміщення очисного пристрою трубопроводу чи то поршня-дефектоскопа 16 по камері запуску 1, а згодом і по магістральному трубопроводі 5. При переміщенні очисного пристрою трубопроводу 16 по магістральному трубопроводі 5 забезпечується його очистка шляхом витіснення продуктів засмічення (конденсату, води, метанолу, окалини і ін ) очисним пристроєм трубопроводу 16 у вузол підключення 19 (див. фіг. 2) який з'єднаний з вузлом підключення 12, що дає можливість запропоноване устаткування перевести в режим прийому, чим забезпечується подальше виймання (виловлювання) очисного пристрою трубопроводу 16, а при проведенні діагностики магістрального трубопроводу 5 поршня-дефектоскопа 16, при цьому вузол збору продуктів очищення 19 - відключають. Для виймання очисного пристрою трубопроводу чи то поршня-дефектоскопа 16 на визначеній ДІЛЬНИЦІ магістрального трубопроводу 5 устаткування працює на прийом. При цьому, при наближенні очисного пристрою трубопроводу чи то поршня-дефектоскопа 16 до камери запуску 1, з'єднаної з магістральним трубопроводом 5 через фланцеве з'єднання 6, вентилі 8 свіч 7 і вентиль 10 байпасу 9 установлюють у закрите положення, а кран 11 та крани 13 і 14 вузла підключення 12, з'єднані з магістральним трубопроводом 5 фланцевим з'єднанням 15, у відкрите положення А із входом очисного пристрою трубопроводу чи то поршня-дефектоскопа 14 в камеру запуску 1, крани 11 і 13 закривають і відкривають вентиль 10 байпасу 9, чим зумовлюють переміщення очисного пристрою трубопроводу чи то поршня-дефектоскопа 16 до відповідної кришки 2 камери запуску 1 Згодом закривши вентиль 10 байпасу 9 і відкривши вентилі 8 свіч 7, стравлюють надмірний тиск газу, знімають відкидну кришку 2 і виймають очисний пристрій трубопроводу, чи то поршень-дефектоскоп 16. І -»Ф 6\ V\ 0Г\ 9ІД У////УШ///УУЖУУУУУУЖУУУУУУУУУУУУУУУУУУУУУУУУУУУУУУУУУУУУ\^ CO УУУУУУУУУУ/УУУУ/ 534 Є Тираж 50 екз. Відкрите акціонерне товариство «Патент» Україна, 88000, м Ужгород, вул Гагаріна, 101 (03122)3-72-89 (03122)2-57-03
