Шарикова ручка

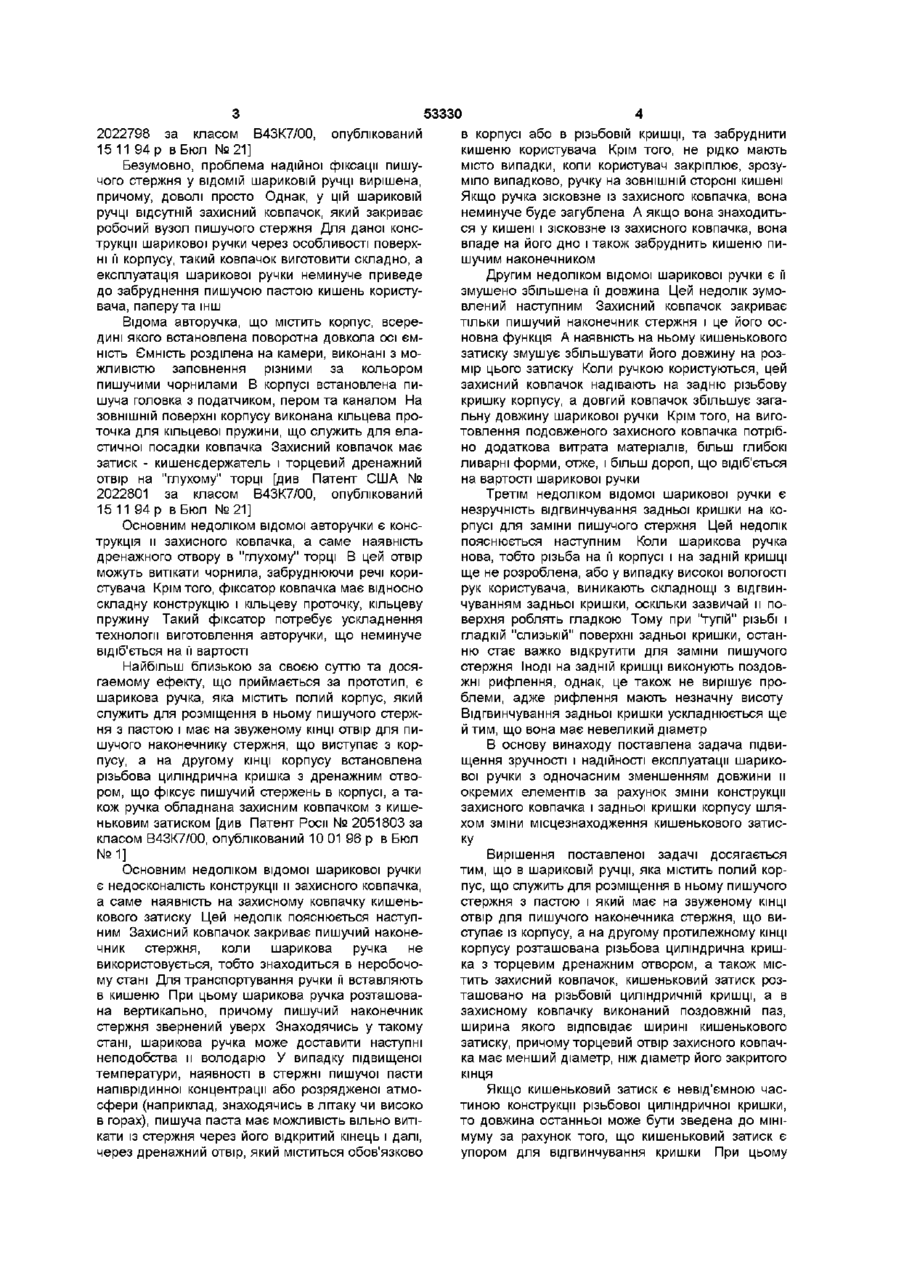

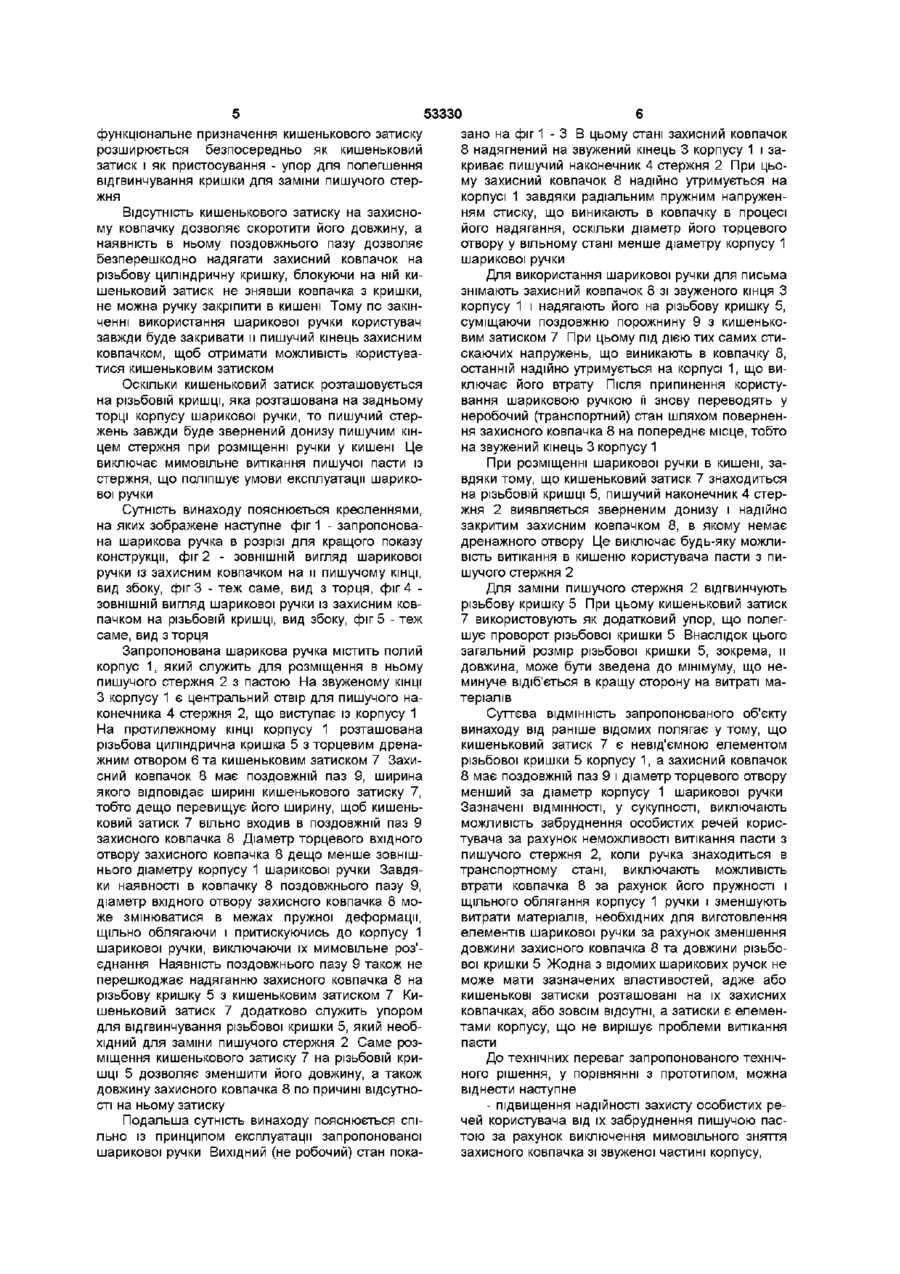

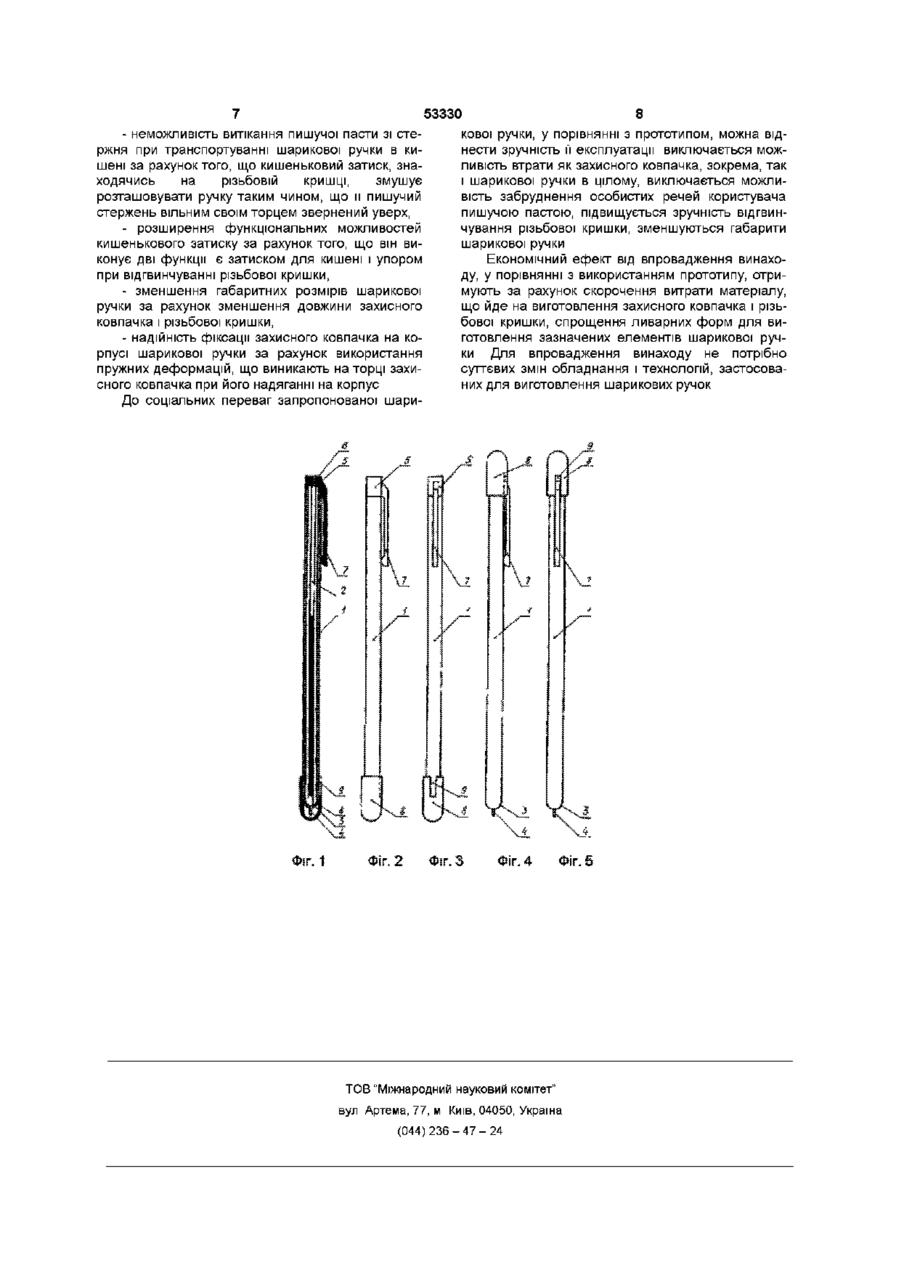

Шарикова ручка, яка містить порожнистий корпус, що служить для розміщення в ньому записуючого стержня з пастою і який має на звуженому КІНЦІ отвір для записуючого наконечника стержня, що виступає із корпусу, а на іншому протилежному КІНЦІ корпусу розташована нарізна циліндрична кришка з торцевим дренажним отвором, а також містить захисний ковпачок, яка відрізняється тим, що кишеньковий затиск розташовано на нарізній циліндричній кришці, а в захисному ковпачку виконаний поздовжній паз, ширина якого відповідає ширині кишенькового затиску, причому торцевий отвір захисного ковпачка має менший діаметр, ніж діаметр його закритого кінця Винахід відноситься до письмово-графічних приладів, переважно до одностержневих шарикових ручок і може бути освоєне підприємствами легкої промисловості, що займаються випуском авторучок Відома шарикова ручка, яка містить корпус, виготовлений із навитої віток до вітку металевої проволоки, наприклад, нержавіючої, діаметром 1-2 мм Наконечник, хвостова частина, скоба кишенєдержателя і упор для пишучого стержня утворені тією самою проволокою, що і центральна частина корпусу Скоба кишенєдержателя має форму витягнутої вздовж корпусу петлі з відігнутим по кільцю кінцем, що перекриває осьовий отвір корпусу у хвостовій його частині і фіксує пишучий стержень у осьовому напрямку Для установки пишучого стержня усередину корпусу відводять в бік відігнутий кінець скоби кишенєдержателя і утримують його в цьому положенні Потім усередину корпусу вставляють пишучий стержень і відпускають відігнутий кінець, який повертається у вихідне положення, фіксуючи пишучий стержень в осьовому напрямку [див Авторське свідоцтво СРСР № 1733266 за класом В43К7/00, опубліковане 15 05 92 р в Бюл №18] лена з доволі тонкої проволоки діаметром, меншим за діаметр пишучого стержня Це утворює певні незручності при користуванні відомою шариковою ручкою стержень часто треба повторно фіксувати скобою "Вискакуванню" стержня з корпусу шарикової ручки також сприяє її мала жорсткість ручки у поздовжньому напрямку, адже для її конструкції використовується доволі тонка проволока При користуванні ручкою (при натисненні) її корпус буде вигинатися, а це неминуче призведе до "вискакування" пишучого стержня із корпусу шарикової ручки Цей недолік усунений в шариковій ручці, яка містить циліндричний корпус, виконаний шляхом навивки віток до вітку пружинної проволоки, і має конічний наконечник, хвостову частину з притиском для фіксації встановленого усередині корпусу пишучого стержня і зі скобою кишенєдержателя При цьому діаметри торцевих отворів корпусу відповідають зовнішньому діаметру наконечнику і корпусу пишучого стержня Корпус, наконечник, хвостова частина, скоба кишенєдержателя і притиск утворені однією проволокою шляхом и деформування в холодному стані Наконечник шарикової ручки відшліфований до своєї верхівки до половини діаметру проволоки і може бути підданий декоративному покриттю гальванічним шляхом Заправка шарикової ручки пишучим стержнем виконується таким чином Пишучий стержень встановлюється в корпусі через верхній отвір при відведеному в сторону притиску, після чого кінцем притиску він фіксується в центральній частині корпусу шарикової ручки [див Патент Роси № Головним недоліком відомої шарикової ручки є те, що її хвостова частина має циліндричну форму, як і сам корпус Оскільки діаметр внутрішнього поздовжнього каналу для пишучого стержня значно перевищує діаметр останнього, стержень має можливість зміщуватися у будь-який бік від центральної осі корпусу, тобто, "вискакувати" за межі відігнутого кінця скоби, бо остання виготов О со го го ю 53330 2022798 за класом В43К7/00, опублікований 15 11 94 р вБюл №21] Безумовно, проблема надійної фіксації пишучого стержня у ВІДОМІЙ шариковій ручці вирішена, причому, доволі просто Однак, у цій шариковій ручці відсутній захисний ковпачок, який закриває робочий вузол пишучого стержня Для даної конструкції шарикової ручки через особливості поверхні її корпусу, такий ковпачок виготовити складно, а експлуатація шарикової ручки неминуче приведе до забруднення пишучою пастою кишень користувача, паперу та інш Відома авторучка, що містить корпус, всередині якого встановлена поворотна довкола осі ємність Ємність розділена на камери, виконані з можливістю заповнення різними за кольором пишучими чорнилами В корпусі встановлена пишуча головка з податчиком, пером та каналом На ЗОВНІШНІЙ поверхні корпусу виконана кільцева проточка для кільцевої пружини, що служить для еластичної посадки ковпачка Захисний ковпачок має затиск - кишенєдержатель і торцевий дренажний отвір на "глухому" торці [див Патент США № 2022801 за класом В43К7/00, опублікований 15 11 94 р вБюл №21] Основним недоліком відомої авторучки є конструкція и захисного ковпачка, а саме наявність дренажного отвору в "глухому" торці В цей отвір можуть витікати чорнила, забруднюючи речі користувача Крім того, фіксатор ковпачка має відносно складну конструкцію і кільцеву проточку, кільцеву пружину Такий фіксатор потребує ускладнення технології виготовлення авторучки, що неминуче відіб'ється на її вартості Найбільш близькою за своєю суттю та досягаемому ефекту, що приймається за прототип, є шарикова ручка, яка містить полий корпус, який служить для розміщення в ньому пишучого стержня з пастою і має на звуженому КІНЦІ отвір для пишучого наконечнику стержня, що виступає з корпусу, а на другому КІНЦІ корпусу встановлена різьбова циліндрична кришка з дренажним отвором, що фіксує пишучий стержень в корпусі, а також ручка обладнана захисним ковпачком з кишеньковим затиском [див Патент Роси № 2051803 за класом В43К7/00, опублікований 10 01 96 р в Бюл №1] Основним недоліком відомої шарикової ручки є недосконалість конструкції и захисного ковпачка, а саме наявність на захисному ковпачку кишенькового затиску Цей недолік пояснюється наступним Захисний ковпачок закриває пишучий наконечник стержня, коли шарикова ручка не використовується, тобто знаходиться в неробочому стані Для транспортування ручки її вставляють в кишеню При цьому шарикова ручка розташована вертикально, причому пишучий наконечник стержня звернений уверх Знаходячись у такому стані, шарикова ручка може доставити наступні неподобства и володарю У випадку підвищеної температури, наявності в стержні пишучої пасти напіврідинної концентрації або розрядженої атмосфери (наприклад, знаходячись в літаку чи високо в горах), пишуча паста має можливість вільно витікати із стержня через його відкритий кінець і далі, через дренажний отвір, який міститься обов'язково в корпусі або в різьбовій кришці, та забруднити кишеню користувача Крім того, не рідко мають місто випадки, коли користувач закріплює, зрозуміло випадково, ручку на ЗОВНІШНІЙ стороні кишені Якщо ручка зісковзне із захисного ковпачка, вона неминуче буде загублена А якщо вона знаходиться у кишені і зісковзне із захисного ковпачка, вона впаде на його дно і також забруднить кишеню пишучим наконечником Другим недоліком відомої шарикової ручки є її змушено збільшена її довжина Цей недолік зумовлений наступним Захисний ковпачок закриває тільки пишучий наконечник стержня і це його основна функція А наявність на ньому кишенькового затиску змушує збільшувати його довжину на розмір цього затиску Коли ручкою користуються, цей захисний ковпачок надівають на задню різьбову кришку корпусу, а довгий ковпачок збільшує загальну довжину шарикової ручки Крім того, на виготовлення подовженого захисного ковпачка потрібно додаткова витрата матеріалів, більш глибокі ливарні форми, отже, і більш дорогі, що відіб'ється на вартості шарикової ручки Третім недоліком відомої шарикової ручки є незручність відгвинчування задньої кришки на корпусі для заміни пишучого стержня Цей недолік пояснюється наступним Коли шарикова ручка нова, тобто різьба на її корпусі і на задній кришці ще не розроблена, або у випадку високої вологості рук користувача, виникають складнощі з відгвинчуванням задньої кришки, оскільки зазвичай и поверхня роблять гладкою Тому при "тугій" різьбі і гладкій "слизькій" поверхні задньої кришки, останню стає важко відкрутити для заміни пишучого стержня Іноді на задній кришці виконують поздовжні рифлення, однак, це також не вирішує проблеми, адже рифлення мають незначну висоту Відгвинчування задньої кришки ускладнюється ще й тим, що вона має невеликий діаметр В основу винаходу поставлена задача підвищення зручності і надійності експлуатації шарикової ручки з одночасним зменшенням довжини и окремих елементів за рахунок зміни конструкції захисного ковпачка і задньої кришки корпусу шляхом зміни місцезнаходження кишенькового затиску Вирішення поставленої задачі досягається тим, що в шариковій ручці, яка містить полий корпус, що служить для розміщення в ньому пишучого стержня з пастою і який має на звуженому КІНЦІ отвір для пишучого наконечника стержня, що виступає із корпусу, а на другому протилежному КІНЦІ корпусу розташована різьбова циліндрична кришка з торцевим дренажним отвором, а також містить захисний ковпачок, кишеньковий затиск розташовано на різьбовій циліндричній кришці, а в захисному ковпачку виконаний поздовжній паз, ширина якого відповідає ширині кишенькового затиску, причому торцевий отвір захисного ковпачка має менший діаметр, ніж діаметр його закритого кінця Якщо кишеньковий затиск є невід'ємною частиною конструкції різьбової циліндричної кришки, то довжина останньої може бути зведена до мінімуму за рахунок того, що кишеньковий затиск є упором для відгвинчування кришки При цьому 53330 функціональне призначення кишенькового затиску розширюється безпосередньо як кишеньковий затиск і як пристосування - упор для полегшення відгвинчування кришки для заміни пишучого стержня Відсутність кишенькового затиску на захисному ковпачку дозволяє скоротити його довжину, а наявність в ньому поздовжнього пазу дозволяє безперешкодно надягати захисний ковпачок на різьбову циліндричну кришку, блокуючи на ній кишеньковий затиск не знявши ковпачка з кришки, не можна ручку закріпити в кишені Тому по закінченні використання шарикової ручки користувач завжди буде закривати и пишучий кінець захисним ковпачком, щоб отримати можливість користуватися кишеньковим затиском Оскільки кишеньковий затиск розташовується на різьбовій кришці, яка розташована на задньому торці корпусу шарикової ручки, то пишучий стержень завжди буде звернений донизу пишучим кінцем стержня при розміщенні ручки у кишені Це виключає мимовільне витікання пишучої пасти із стержня, що поліпшує умови експлуатації шарикової ручки Сутність винаходу пояснюється кресленнями, на яких зображене наступне фіг 1 - запропонована шарикова ручка в розрізі для кращого показу конструкції, фіг 2 - ЗОВНІШНІЙ вигляд шарикової ручки із захисним ковпачком на и пишучому КІНЦІ, вид збоку, фіг 3 - теж саме, вид з торця, фіг 4 ЗОВНІШНІЙ вигляд шарикової ручки із захисним ковпачком на різьбовій кришці, вид збоку, фіг 5 - теж саме, вид з торця Запропонована шарикова ручка містить полий корпус 1, який служить для розміщення в ньому пишучого стержня 2 з пастою На звуженому КІНЦІ З корпусу 1 є центральний отвір для пишучого наконечника 4 стержня 2, що виступає із корпусу 1 На протилежному КІНЦІ корпусу 1 розташована різьбова циліндрична кришка 5 з торцевим дренажним отвором 6 та кишеньковим затиском 7 Захисний ковпачок 8 має поздовжній паз 9, ширина якого відповідає ширині кишенькового затиску 7, тобто дещо перевищує його ширину, щоб кишеньковий затиск 7 вільно входив в поздовжній паз 9 захисного ковпачка 8 Діаметр торцевого вхідного отвору захисного ковпачка 8 дещо менше зовнішнього діаметру корпусу 1 шарикової ручки Завдяки наявності в ковпачку 8 поздовжнього пазу 9, діаметр вхідного отвору захисного ковпачка 8 може змінюватися в межах пружної деформації, щільно облягаючи і притискуючись до корпусу 1 шарикової ручки, виключаючи їх мимовільне роз'єднання Наявність поздовжнього пазу 9 також не перешкоджає надяганню захисного ковпачка 8 на різьбову кришку 5 з кишеньковим затиском 7 Кишеньковий затиск 7 додатково служить упором для відгвинчування різьбової кришки 5, який необхідний для заміни пишучого стержня 2 Саме розміщення кишенькового затиску 7 на різьбовій кришці 5 дозволяє зменшити його довжину, а також довжину захисного ковпачка 8 по причині відсутності на ньому затиску Подальша сутність винаходу пояснюється спільно із принципом експлуатації запропонованої шарикової ручки Вихідний (не робочий) стан пока зано на фіг 1 - З В цьому стані захисний ковпачок 8 надягнений на звужений кінець 3 корпусу 1 і закриває пишучий наконечник 4 стержня 2 При цьому захисний ковпачок 8 надійно утримується на корпусі 1 завдяки радіальним пружним напруженням стиску, що виникають в ковпачку в процесі його надягання, оскільки діаметр його торцевого отвору у вільному стані менше діаметру корпусу 1 шарикової ручки Для використання шарикової ручки для письма знімають захисний ковпачок 8 зі звуженого кінця З корпусу 1 і надягають його на різьбову кришку 5, суміщаючи поздовжню порожнину 9 з кишеньковим затиском 7 При цьому під дією тих самих стискаючих напружень, що виникають в ковпачку 8, останній надійно утримується на корпусі 1, що виключає його втрату Після припинення користування шариковою ручкою її знову переводять у неробочий (транспортний) стан шляхом повернення захисного ковпачка 8 на попереднє місце, тобто на звужений кінець 3 корпусу 1 При розміщенні шарикової ручки в кишені, завдяки тому, що кишеньковий затиск 7 знаходиться на різьбовій кришці 5, пишучий наконечник 4 стержня 2 виявляється зверненим донизу і надійно закритим захисним ковпачком 8, в якому немає дренажного отвору Це виключає будь-яку можливість витікання в кишеню користувача пасти з пишучого стержня 2 Для заміни пишучого стержня 2 відгвинчують різьбову кришку 5 При цьому кишеньковий затиск 7 використовують як додатковий упор, що полегшує проворот різьбової кришки 5 Внаслідок цього загальний розмір різьбової кришки 5, зокрема, и довжина, може бути зведена до мінімуму, що неминуче відіб'ється в кращу сторону на витраті матеріалів Суттєва ВІДМІННІСТЬ запропонованого об'єкту винаходу від раніше відомих полягає у тому, що кишеньковий затиск 7 є невід'ємною елементом різьбової кришки 5 корпусу 1, а захисний ковпачок 8 має поздовжній паз 9 і діаметр торцевого отвору менший за діаметр корпусу 1 шарикової ручки Зазначені ВІДМІННОСТІ, у сукупності, виключають можливість забруднення особистих речей користувача за рахунок неможливості витікання пасти з пишучого стержня 2, коли ручка знаходиться в транспортному стані, виключають можливість втрати ковпачка 8 за рахунок його пружності і щільного облягання корпусу 1 ручки і зменшують витрати матеріалів, необхідних для виготовлення елементів шарикової ручки за рахунок зменшення довжини захисного ковпачка 8 та довжини різьбової кришки 5 Жодна з відомих шарикових ручок не може мати зазначених властивостей, адже або кишенькові затиски розташовані на їх захисних ковпачках, або зовсім відсутні, а затиски є елементами корпусу, що не вирішує проблеми витікання пасти До технічних переваг запропонованого технічного рішення, у порівнянні з прототипом, можна віднести наступне - підвищення надійності захисту особистих речей користувача від їх забруднення пишучою пастою за рахунок виключення мимовільного зняття захисного ковпачка зі звуженої частині корпусу, 53330 - неможливість витікання пишучої пасти зі стержня при транспортуванні шарикової ручки в кишені за рахунок того, що кишеньковий затиск, знаходячись на різьбовій кришці, змушує розташовувати ручку таким чином, що и пишучий стержень вільним своїм торцем звернений уверх, - розширення функціональних можливостей кишенькового затиску за рахунок того, що він виконує дві функції є затиском для кишені і упором при відгвинчуванні різьбової кришки, - зменшення габаритних розмірів шарикової ручки за рахунок зменшення довжини захисного ковпачка і різьбової кришки, - надійність фіксації захисного ковпачка на корпусі шарикової ручки за рахунок використання пружних деформацій, що виникають на торці захисного ковпачка при його надяганні на корпус До соціальних переваг запропонованої шари 8 кової ручки, у порівнянні з прототипом, можна віднести зручність її експлуатації виключається можливість втрати як захисного ковпачка, зокрема, так і шарикової ручки в цілому, виключається можливість забруднення особистих речей користувача пишучою пастою, підвищується зручність відгвинчування різьбової кришки, зменшуються габарити шарикової ручки Економічний ефект від впровадження винаходу, у порівнянні з використанням прототипу, отримують за рахунок скорочення витрати матеріалу, що йде на виготовлення захисного ковпачка і різьбової кришки, спрощення ливарних форм для виготовлення зазначених елементів шарикової ручки Для впровадження винаходу не потрібно суттєвих змін обладнання і технологій, застосованих для виготовлення шарикових ручок ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24
