Обприскувач гербіцидний навісний виноградниковий

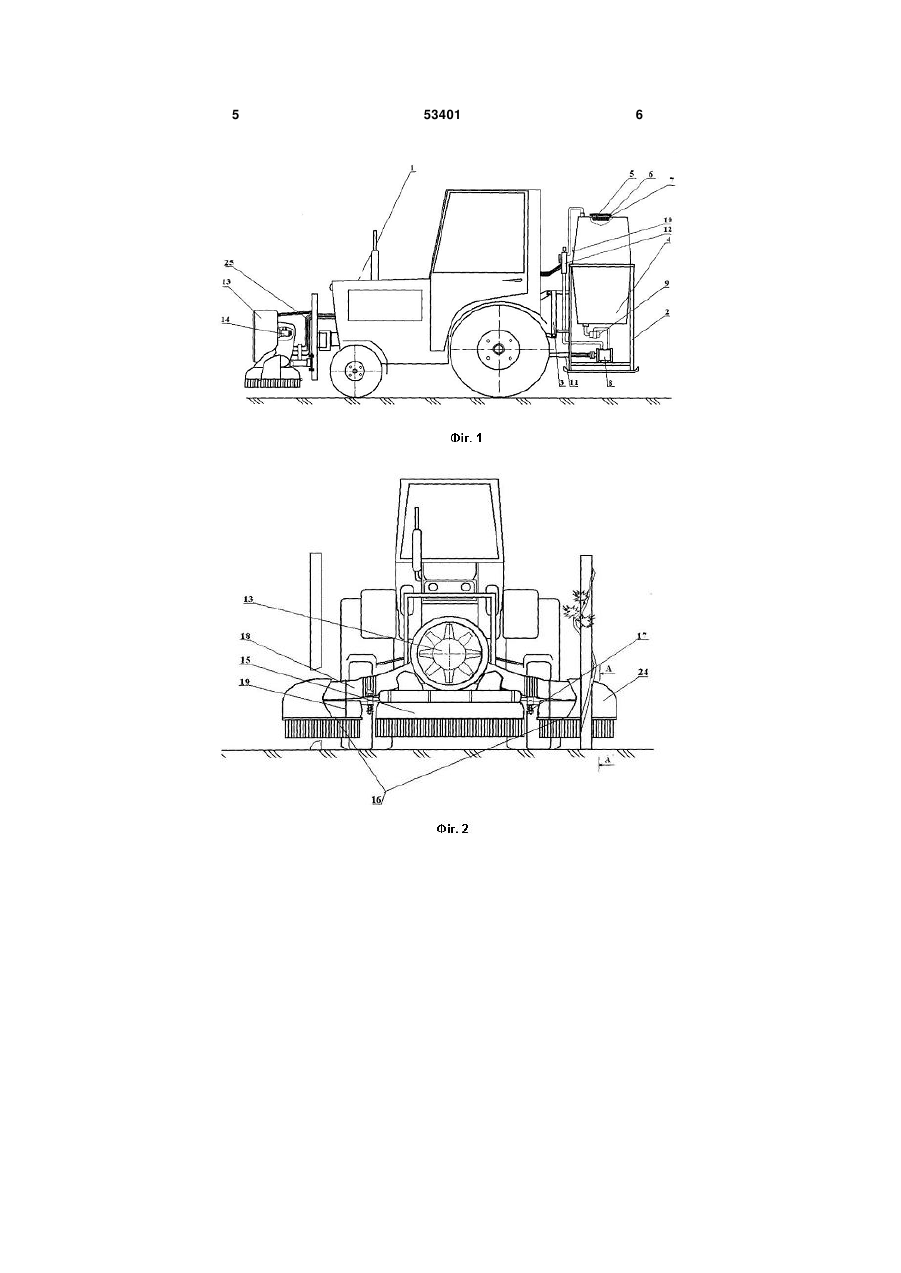

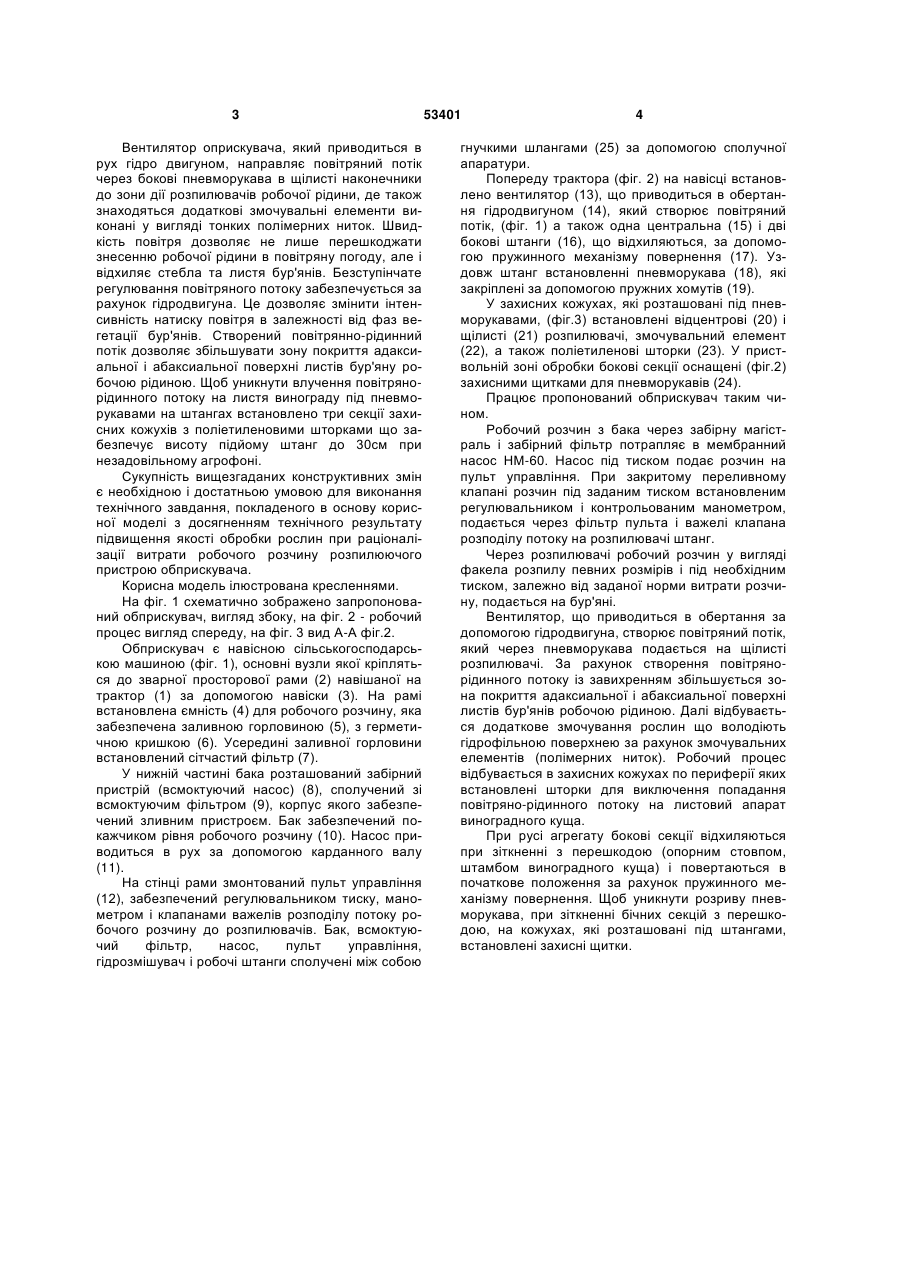

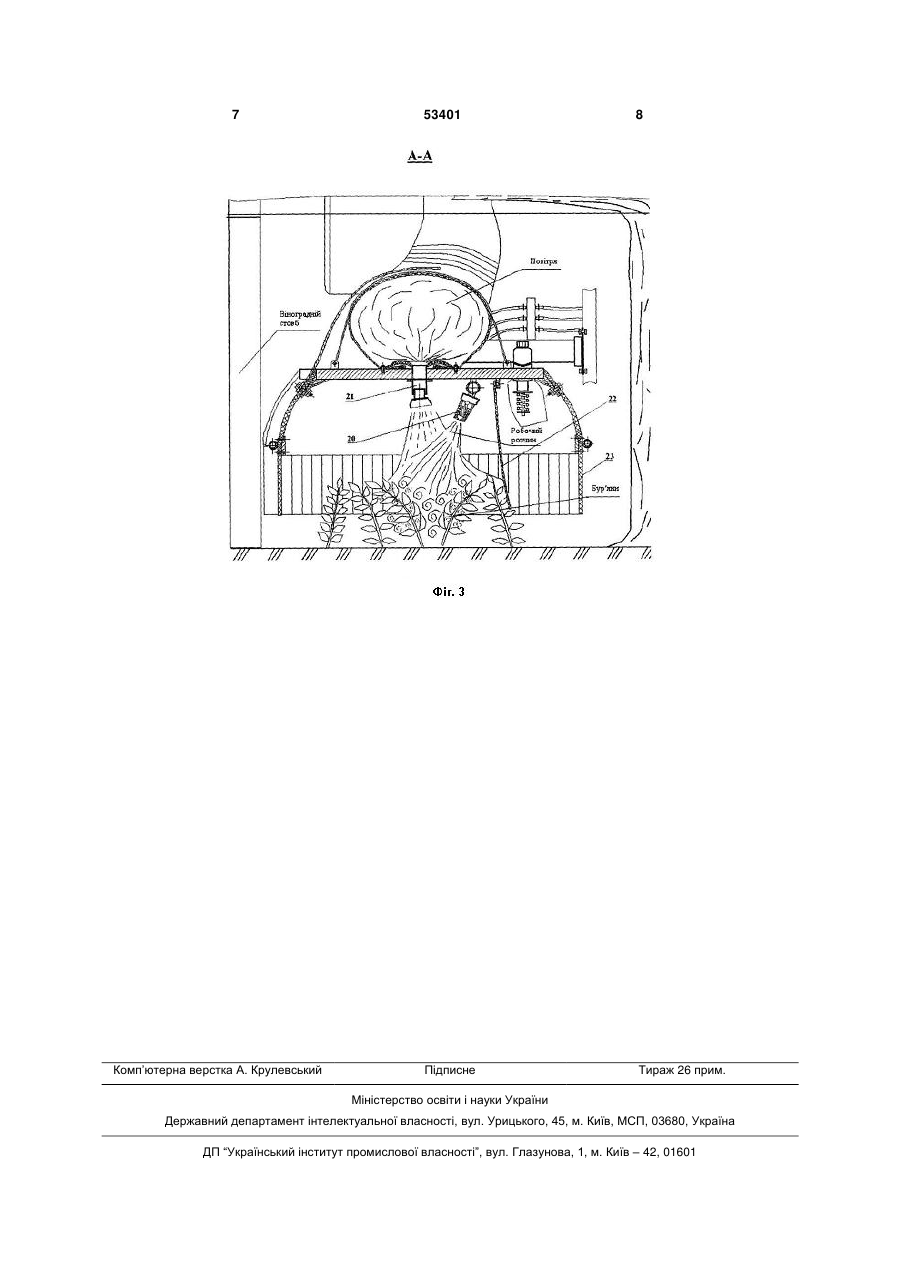

Обприскувач навісний гербіцидний виноградниковий, який складається з рами, ємності для робочого розчину, фільтра, забірної магістралі, відцентрового насоса, зливної магістралі, нагнітальної магістралі, причіпної серги, центральної і двох бокових штанг з розпилюючими наконечниками, який відрізняється тим, що для підвищення 3 Вентилятор оприскувача, який приводиться в рух гідро двигуном, направляє повітряний потік через бокові пневморукава в щілисті наконечники до зони дії розпилювачів робочої рідини, де також знаходяться додаткові змочувальні елементи виконані у вигляді тонких полімерних ниток. Швидкість повітря дозволяє не лише перешкоджати знесенню робочої рідини в повітряну погоду, але і відхиляє стебла та листя бур'янів. Безступінчате регулювання повітряного потоку забезпечується за рахунок гідродвигуна. Це дозволяє змінити інтенсивність натиску повітря в залежності від фаз вегетації бур'янів. Створений повітрянно-рідинний потік дозволяє збільшувати зону покриття адаксиальної і абаксиальної поверхні листів бур'яну робочою рідиною. Щоб уникнути влучення повітрянорідинного потоку на листя винограду під пневморукавами на штангах встановлено три секції захисних кожухів з поліетиленовими шторками що забезпечує висоту підйому штанг до 30см при незадовільному агрофоні. Сукупність вищезгаданих конструктивних змін є необхідною і достатньою умовою для виконання технічного завдання, покладеного в основу корисної моделі з досягненням технічного результату підвищення якості обробки рослин при раціоналізації витрати робочого розчину розпилюючого пристрою обприскувача. Корисна модель ілюстрована кресленнями. На фіг. 1 схематично зображено запропонований обприскувач, вигляд збоку, на фіг. 2 - робочий процес вигляд спереду, на фіг. 3 вид А-А фіг.2. Обприскувач є навісною сільськогосподарською машиною (фіг. 1), основні вузли якої кріпляться до зварної просторової рами (2) навішаної на трактор (1) за допомогою навіски (3). На рамі встановлена ємність (4) для робочого розчину, яка забезпечена заливною горловиною (5), з герметичною кришкою (6). Усередині заливної горловини встановлений сітчастий фільтр (7). У нижній частині бака розташований забірний пристрій (всмоктуючий насос) (8), сполучений зі всмоктуючим фільтром (9), корпус якого забезпечений зливним пристроєм. Бак забезпечений покажчиком рівня робочого розчину (10). Насос приводиться в рух за допомогою карданного валу (11). На стінці рами змонтований пульт управління (12), забезпечений регулювальником тиску, манометром і клапанами важелів розподілу потоку робочого розчину до розпилювачів. Бак, всмоктуючий фільтр, насос, пульт управління, гідрозмішувач і робочі штанги сполучені між собою 53401 4 гнучкими шлангами (25) за допомогою сполучної апаратури. Попереду трактора (фіг. 2) на навісці встановлено вентилятор (13), що приводиться в обертання гідродвигуном (14), який створює повітряний потік, (фіг. 1) а також одна центральна (15) і дві бокові штанги (16), що відхиляються, за допомогою пружинного механізму повернення (17). Уздовж штанг встановленні пневморукава (18), які закріплені за допомогою пружних хомутів (19). У захисних кожухах, які розташовані під пневморукавами, (фіг.3) встановлені відцентрові (20) і щілисті (21) розпилювачі, змочувальний елемент (22), а також поліетиленові шторки (23). У приствольній зоні обробки бокові секції оснащені (фіг.2) захисними щитками для пневморукавів (24). Працює пропонований обприскувач таким чином. Робочий розчин з бака через забірну магістраль і забірний фільтр потрапляє в мембранний насос НМ-60. Насос під тиском подає розчин на пульт управління. При закритому переливному клапані розчин під заданим тиском встановленим регулювальником і контрольованим манометром, подається через фільтр пульта і важелі клапана розподілу потоку на розпилювачі штанг. Через розпилювачі робочий розчин у вигляді факела розпилу певних розмірів і під необхідним тиском, залежно від заданої норми витрати розчину, подається на бур'яні. Вентилятор, що приводиться в обертання за допомогою гідродвигуна, створює повітряний потік, який через пневморукава подається на щілисті розпилювачі. За рахунок створення повітрянорідинного потоку із завихренням збільшується зона покриття адаксиальної і абаксиальної поверхні листів бур'янів робочою рідиною. Далі відбувається додаткове змочування рослин що володіють гідрофільною поверхнею за рахунок змочувальних елементів (полімерних ниток). Робочий процес відбувається в захисних кожухах по периферії яких встановлені шторки для виключення попадання повітряно-рідинного потоку на листовий апарат виноградного куща. При русі агрегату бокові секції відхиляються при зіткненні з перешкодою (опорним стовпом, штамбом виноградного куща) і повертаються в початкове положення за рахунок пружинного механізму повернення. Щоб уникнути розриву пневморукава, при зіткненні бічних секцій з перешкодою, на кожухах, які розташовані під штангами, встановлені захисні щитки. 5 53401 6 7 Комп’ютерна верстка А. Крулевський 53401 8 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
