Обприскувач виноградниковий малооб’ємний

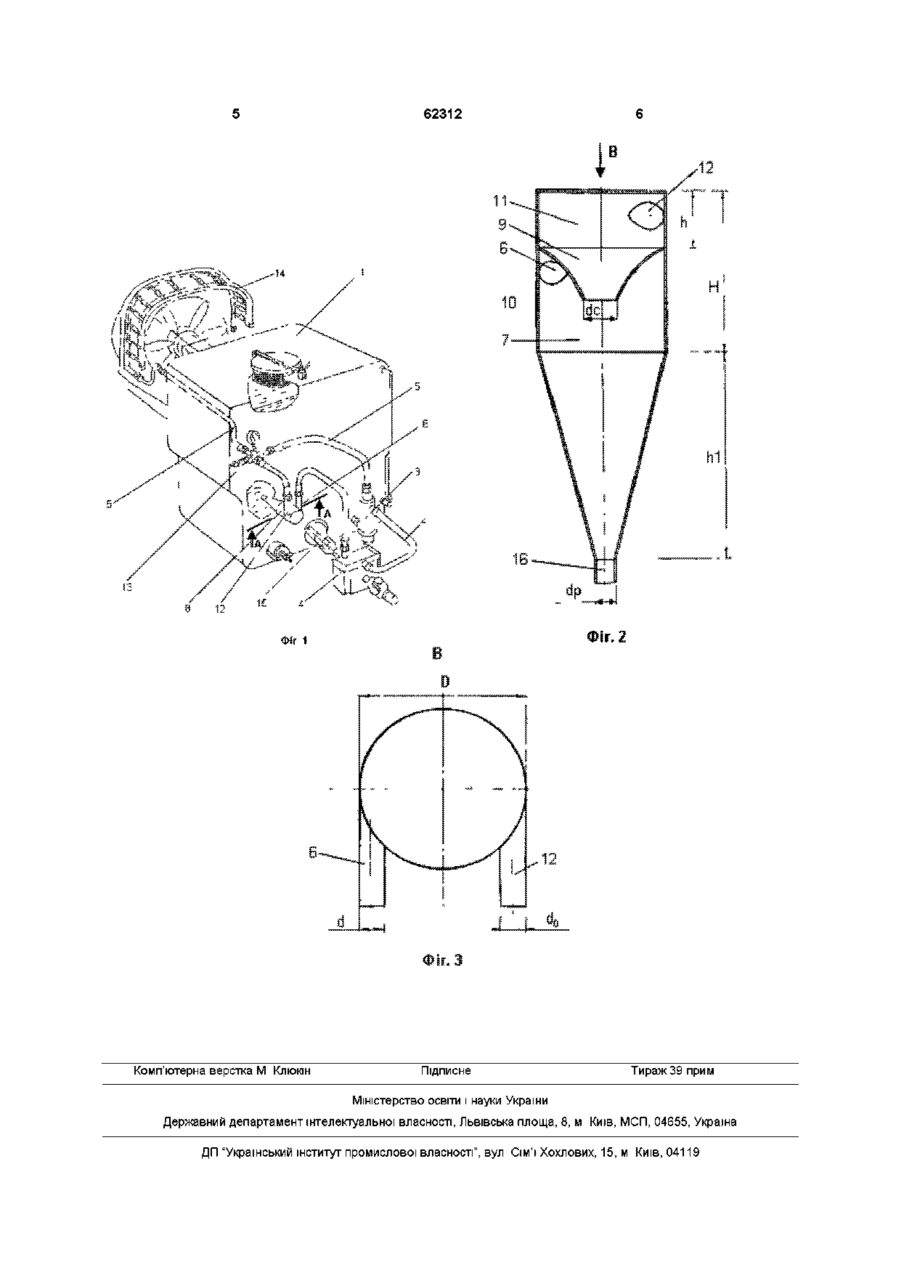

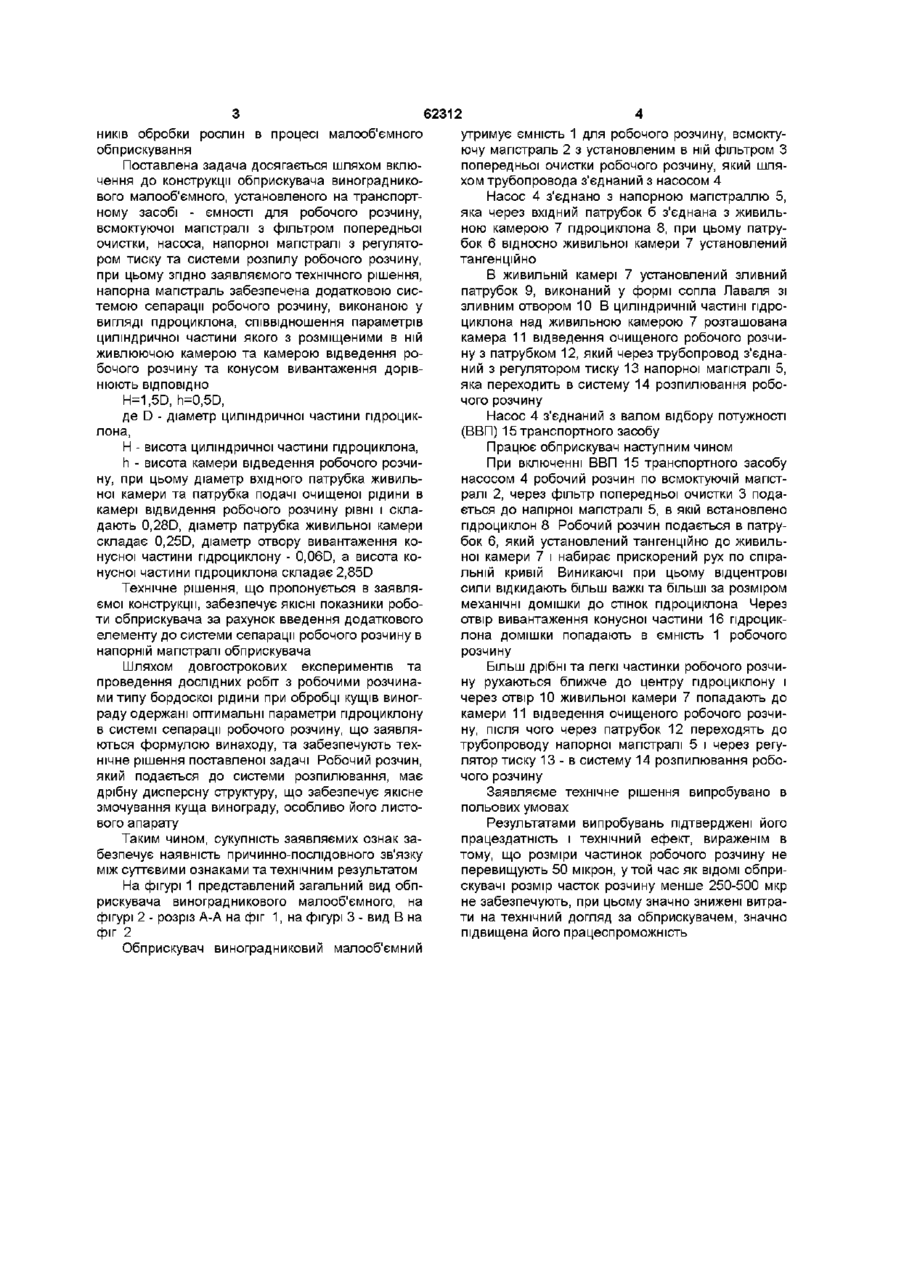

Обприскувач виноградниковий малооб'ємний, який включає установлені на транспортному засобі ємність для робочого розчину, усмоктуючу магістраль з фільтром попередньої очистки, насос, напірну магістраль з регулятором тиску та систему розпилу робочого розчину, який відрізняється тим, що напірна магістраль забезпечена додатковою системою сепарації робочого розчину, вико Винахід відноситься до сільськогосподарського машинобудування, зокрема - до машин для захисту рослин Відома конструкція обприскувача ОВТ-1 В, що представляє собою вентиляторну причепну машину односторонньої дії з приводом робочих органів від валу відбору потужності трактора Витрати і розпил робочої рідини регулюються комплексом змінних сопел (П П Хмелев и др "Механизация работ в виноградарстве" М ВО "Агропромиздат" 1991 с 145) Найближчим до заявляемого пристрою являється обприскувач ОПВ-1200, який змонтовано на шасі транспортного засобу і включає бак з пдромішалкою для робочої рідини, рівнемір та зливний кран, насос, регулятор тиску з редукційним клапаном, манометром і переливною магістраллю, пристрій для розпилювання, всмоктуючу та напорну системи (П П Хмелев и др "Механизация работ в виноградарстве" М ВО "Агропромиздат" 1991 с 145-146) Загальними ознаками заявляемого та відомого технічного рішення є наступні наявність ємкості для робочого розчину, що встановлена на транспортному засобі, всмоктуючої магістралі з фільтром попередньої очистки, насоса, напорної магіст наною у вигляді гідроциклону, співвідношення параметрів циліндричної частини якого з розміщеними в ній живильною камерою та камерою відведення робочого розчину та конусом вивантаження дорівнюють ВІДПОВІДНО H=1,5D, h = 0,5D, де D - діаметр циліндричної частини пдроциклона, Н - висота циліндричної частини пдроциклона, h - висота камери відведення робочого розчину, при цьому діаметр вхідного патрубка живильної камери та патрубка подачі очищеної рідини в камері відведення робочого розчину рівні і складають 0.28D, діаметр патрубка живильної камери складає 0.25D, діаметр отвору вивантаження конусної частини пдроциклона - 0.06D, а висота конусної частини пдроциклона складає 2.85D ралі з регулятором тиску та системи розпилу робочого розчину Робочі розчини для обробки рослин взагалі представляють собою розчинені у воді ХІМІЧНІ сполуки у вигляді подібних порошкам речовин, наприклад мідного купоросу, гашеного вапна або їм подібних Одними зі складових частин цих розчинів є тверді включення, які переміщуючись у потоці рідини, перешкоджають її рівномірному розподілу на поверхні обробляємого листового апарату рослини ВІДОМІ сітчасті фільтруючі елементи не забезпечують відокремлення твердих включень, що приводить до забивання розпилювачів та їх підвищеного зносу Проте головний недолік - це неможливість одержати оптимальний факел розпилу робочого розчину, що не відповідає агротехнічним вимогам, головним з яких є якісне змочування листа, як зовнішньої так і внутрішньої його сторін, промочування крони рослин дрібними частками розчину дисперсного стану Підвищуються також втрати робочого розчину Задачею, на рішення якої направлене заявляємий винахід являється підвищення якісних показ со сч (О 62312 утримує ємність 1 для робочого розчину, всмоктуючу магістраль 2 з установленим в ній фільтром З попередньої очистки робочого розчину, який шляхом трубопровода з'єднаний з насосом 4 Насос 4 з'єднано з напорною магістраллю 5, яка через вхідний патрубок б з'єднана з живильною камерою 7 пдроциклона 8, при цьому патрубок 6 відносно живильної камери 7 установлений тангенційно В живильній камері 7 установлений зливний патрубок 9, виконаний у формі сопла Лаваля зі зливним отвором 10 В циліндричній частині пдроциклона над живильною камерою 7 розташована камера 11 відведення очищеного робочого розчину з патрубком 12, який через трубопровод з'єднаний з регулятором тиску 13 напорної магістралі 5, яка переходить в систему 14 розпилювання робочого розчину H=1,5D, h=0,5D, де D - діаметр циліндричної частини пдроцикНасос 4 з'єднаний з валом відбору потужності лона, (ВВП) 15 транспортного засобу Н - висота циліндричної частини пдроциклона, Працює обприскувач наступним чином h - висота камери відведення робочого розчиПри включенні ВВП 15 транспортного засобу ну, при цьому діаметр вхідного патрубка живильнасосом 4 робочий розчин по всмоктуючій магістної камери та патрубка подачі очищеної рідини в ралі 2, через фільтр попередньої очистки 3 подакамері відвидення робочого розчину рівні і склається до напірної магістралі 5, в якій встановлено дають 0.28D, діаметр патрубка живильної камери гідроциклон 8 Робочий розчин подається в патрускладає 0.25D, діаметр отвору вивантаження кобок 6, який установлений тангенційно до живильнусної частини гідроциклону - 0.06D, а висота коної камери 7 і набирає прискорений рух по спіранусної частини пдроциклона складає 2.85D льній кривій Виникаючі при цьому відцентрові сили відкидають більш важкі та більші за розміром Технічне рішення, що пропонується в заявлямеханічні домішки до стінок пдроциклона Через ємої конструкції, забезпечує ЯКІСНІ показники робоотвір вивантаження конусної частини 16 пдроцикти обприскувача за рахунок введення додаткового лона домішки попадають в ємність 1 робочого елементу до системи сепарації робочого розчину в розчину напорній магістралі обприскувача Шляхом довгострокових експериментів та Більш дрібні та легкі частинки робочого розчипроведення дослідних робіт з робочими розчинану рухаються ближче до центру гідроциклону і ми типу бордоскої рідини при обробці кущів виногчерез отвір 10 живильної камери 7 попадають до раду одержані оптимальні параметри гідроциклону камери 11 відведення очищеного робочого розчив системі сепарації робочого розчину, що заявляну, після чого через патрубок 12 переходять до ються формулою винаходу, та забезпечують техтрубопроводу напорної магістралі 5 і через регунічне рішення поставленої задачі Робочий розчин, лятор тиску 13 - в систему 14 розпилювання робоякий подається до системи розпилювання, має чого розчину дрібну дисперсну структуру, що забезпечує якісне Заявляєме технічне рішення випробувано в змочування куща винограду, особливо його листопольових умовах вого апарату Результатами випробувань підтверджені його працездатність і технічний ефект, вираженім в Таким чином, сукупність заявляємих ознак затому, що розміри частинок робочого розчину не безпечує наявність причинно-послідовного зв'язку перевищують 50 мікрон, у той час як ВІДОМІ обприміж суттєвими ознаками та технічним результатом скувачі розмір часток розчину менше 250-500 мкр На фігурі 1 представлений загальний вид обпне забезпечують, при цьому значно знижені витрарискувача виноградникового малооб'ємного, на ти на технічний догляд за обприскувачем, значно фігурі 2 - розріз А-А на фіг 1, на фігурі 3 - вид В на підвищена його працеспроможність фіг 2 Обприскувач виноградниковий малооб'ємний ників обробки рослин в процесі малооб'ємного обприскування Поставлена задача досягається шляхом включення до конструкції обприскувача виноградникового малооб'ємного, установленого на транспортному засобі - ємності для робочого розчину, всмоктуючої магістралі з фільтром попередньої очистки, насоса, напорної магістралі з регулятором тиску та системи розпилу робочого розчину, при цьому згідно заявляемого технічного рішення, напорна магістраль забезпечена додатковою системою сепарації робочого розчину, виконаною у вигляді пдроциклона, співвідношення параметрів циліндричної частини якого з розміщеними в ній живлюючою камерою та камерою відведення робочого розчину та конусом вивантаження дорівнюють ВІДПОВІДНО 62312 Комп'ютерна верстка М Клюкш Підписне Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ДП "Український інститут промислової власності", вул Сім'ї Хохлових, 15, м Київ, 04119
