Пристрій для сушіння повітря

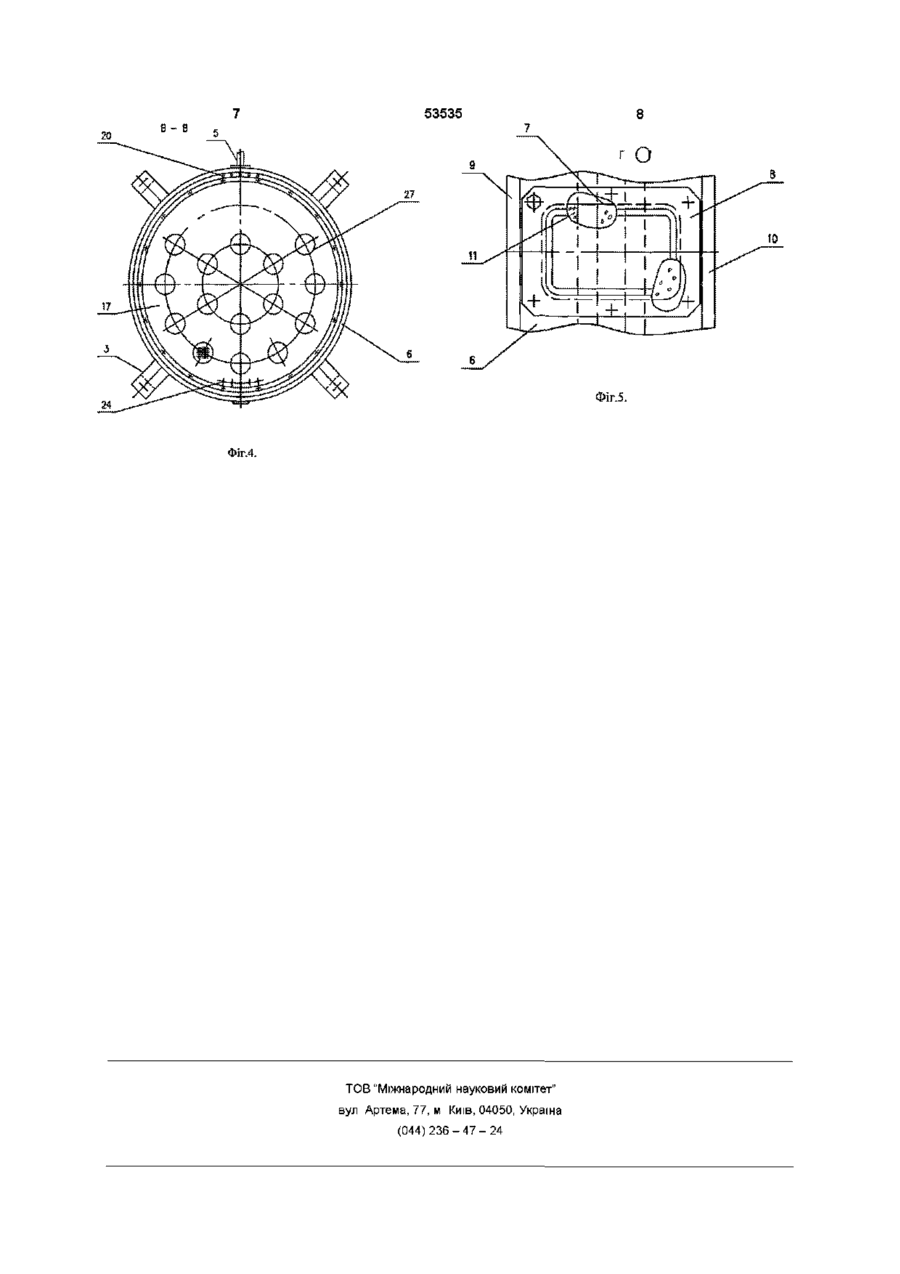

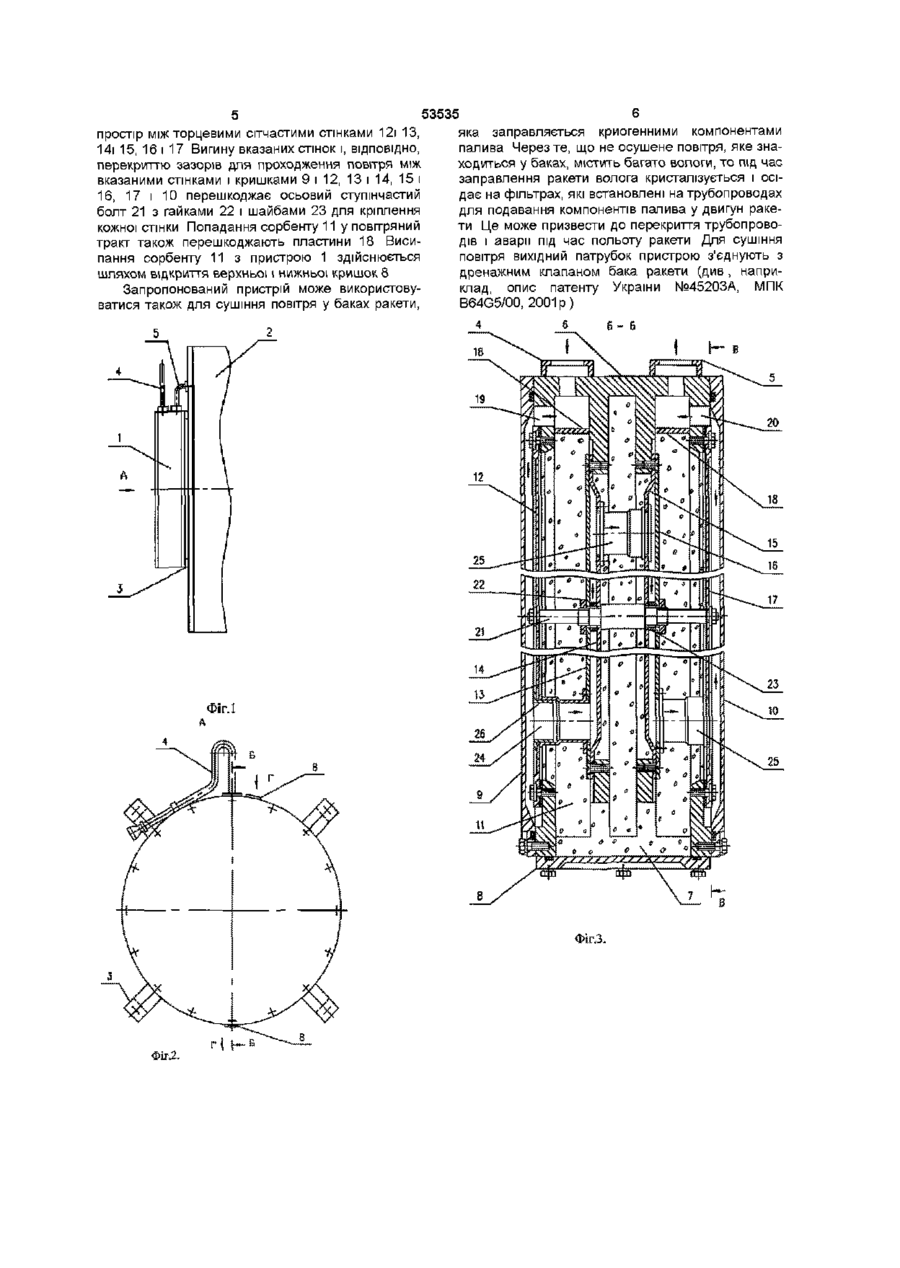

1 Пристрій для сушіння повітря, який містить патрубки для ведення і виведення повітря, закріплені на циліндричному корпусі, в якому розміщений сорбент, розташований між торцевими сітчастими стінками касет, закріпленими на кільцевих виступах корпусу, і отвори у кільцевих виступах, які утворюють зигзагоподібний газохід, який відрізняється тим, що в ньому на циліндричній поверхні корпусу виконані діаметрально розташовані засипні вікна, які мають кришки, а торцеві сітчасті стінки кожної касети прикріплені до суміжних кільцевих виступів корпусу 2 Пристрій для сушіння повітря за п 1, який відрізняється тим, що отвори утворені поздовжніми втулками, які з'єднують суміжні торцеві сітчасті стінки касет 3 Пристрій для сушіння повітря за п 1, який відрізняється тим, що він оснащений осьовим ступінчастим болтом з гайками та шайбами, який з'єднує торцеві сітчасті стінки усіх касет 4 Пристрій для сушіння повітря за п 1, який відрізняється тим, що він оснащений двома пластинами, встановленими у верхній частині корпусу, ВІДПОВІДНО, між першим і другим кільцевими виступами у напрямку від кожного торця корпусу до його середини і розташованими під патрубками уведення і виведення повітря Винахід відноситься до пристроїв для сушіння повітря і газу у герметичних камерах і може використовуватися для забезпечення волопстного режиму у тарі, в якій здійснюється транспортування і тривале зберігання складного обладнання, наприклад, приладів, прецизійних механізмів Відомим Є пристрій для сушіння повітря, який містить корпус з торцевими кришками (передньою і задньою), касету (патрон) з сорбентом (глиноземом) і патрубки для уведення і виведення повітря (див авт св СРСР №567032, МПК F24F3/14, B01D53/26, 1975р) Для сушіння, повітря подається крізь сорбент, який створює великий гідравлічний опір Щоб подолати цей опір, застосовують вентилятори (див книгу Г И Воронин и др «Аэродромные кондиционеры», М , «Транспорт», 1968, с 318, а також книгу Р М Ладыжинский «Кондиционирование воздуха», М , «Госторгиздат», 1962, с 224) - наявність обслуговуючого персоналу, - низька надійність Найближчим до запропонованого по технічному рішенню є вибраний як прототип пристрій для сушіння повітря, який описаний у патенті України до заявки №2001107082 від 18 10 2001р. МПК B01D53/26, B64G5/00 Вказаний пристрій містить патрубки для уведення і виведення повітря, закріплені на циліндричному корпусі, у якому розміщений сорбент, розташований між торцевими сітчастими стінками (днищами і кришками) касет, закріпленими на кільцевих виступах корпусу, і отвори в кільцевих виступах, котрі утворюють зигзагоподібний газохід В цьому пристрої, повітря проходить між касетами з сорбентом, отже він має низький гідравлічний опір Недоліком відомого пристрою для сушіння повітря є його низькі експлуатаційні якості, такі як - складність пристрою через наявність великої КІЛЬКОСТІ елементів, Недоліком відомого пристрою є висока трудомісткість робіт щодо заміни сорбенту, тому що необхідно знімати (встановлювати) торцеві кришки з корпусу, касети з корпусу та кришки з касет В основу винаходу поставлена задача створення удосконаленої конструкції пристрою для сушіння повітря, яка б забезпечувала зниження ю СО Ю СО Ю трудомісткості робіт шляхом уведення в нього нових елементів і технічних рішень, таких як - на циліндричній поверхні корпусу виконуються діаметрально розташовані засипні вікна, які мають кришки, що дозволяє виконувати висипання використаного сорбенту і засипання нового сорбенту без зняття громіздких торцевих кришок корпусу, -торцеві сітчасті стінки кожної з касет прикріплюються до суміжних кільцевих виступів корпусу, що дозволяє здійснювати заміну сорбенту без зняття касет, - отвори утворюються поздовжніми втулками, які з'єднують суміжні торцеві сітчасті стінки касет, що дозволяє виключити попадання сорбенту у ці отвори і далі у внутрішню порожнину герметичної тари, - пристрій споряджається осьовим ступінчастим болтом з гайками і шайбами, який з'єднує торцеві сітчасті стінки усіх касет, що виключає вигин торцевих сітчастих стінок під дією ваги сорбенту і підвищення гідравлічного опору зигзагоподібного газоходу У результаті цього забезпечується мінімальна висота корпусу, - пристрій споряджається двома пластинами, встановленими у верхній частині корпусу ВІДПОВІДНО МІЖ першим і другим кільцевими виступами у напрямку від кожного торця корпусу до його середини і розташованими під патрубками уведення і виведення повітря, що дозволяє виключити попадання сорбенту у патрубки і далі у внутрішню порожнину герметичної тари 53535 4 тари 2 за допомогою кронштейнів 3 і споряджений патрубками 4 і 5 для уведення і виведення повітря ВІДПОВІДНО (фиг 1) На циліндричному корпусі 6 ді Поставлена задача вирішується таким чином, що у запропонованому пристрої для сушіння повітря, який містить патрубки для уведення і виведення повітря, закріплені на циліндричному корпусі, у якому розміщений сорбент, розташований між торцевими сітчастими стінками касет, закріпленими на кільцевих виступах корпусу, і отвори у кільцевих виступах, які утворюють зигзагоподібний газохід, в ньому на циліндричній поверхні корпусу виконані вікна, які мають кришки, а торцеві сітчасті стінки кожної з касет прикріплені до суміжних кільцевих виступів корпусу Отвори утворені поздовжніми втулками, які з'єднують суміжні торцеві сітчасті стінки касет Пристрій споряджений осьовим ступінчастим болтом з гайками і шайбами, який з'єднує торцеві сітчасті стінки усіх касет, а також двома пластинами, встановленими у верхній частині корпусу ВІДПОВІДНО між першим і другим кільцевими виступами у напрямку від кожного торця корпусу до його середини і розташованими під патрубками уведення і виведення повітря Для пояснення конструкції пристрою і и роботи додаються креслення та її детальний опис На кресленнях зображено - на фіг 1 - загальний вид пристрою (встановлення пристрою на тарі), - на фіг 2 - вид А фіг 1 (вид пристрою збоку), - на фіг 3 - розріз Б - Б фіг 2, - на фіг 4 - розріз В - В фіг 3 (вид однієї з торцевих сітчастих стінок), - на фіг 5 - вид Г фіг 2 (вид кришки засипного вікна) Запропонований пристрій 1 для сушіння повітря закріплений на передньому торці герметичної аметрально протилежно (ВІДПОВІДНО у НИЖНІЙ І верхній зонах) виконані засипні вікна 7 (фіг 3, 5) у вигляді наскрізних вирізів, закритих кришками 8, які знімаються (фіг 2, 3) Корпус 6 споряджений передньою 9 і задньою 10 торцевими кришками Касети (ємності ДЛЯ твердого сорбенту 11) утворені циліндричним корпусом 6 і торцевими сітчастими стінками 12, 13, 14, 15, 16, 17, прикріпленими до бічних поверхонь кільцевих виступів корпусу 6 Так, перша (непарна) касета утворена торцевими сітчастими стінками 12 і 13, закріпленими на бічних поверхнях ВІДПОВІДНО непарного і парного кільцевих виступів корпусу 6 Друга (парна) касета утворена торцевими сітчастими стінками 14 і 15, а третя (непарна) касета - торцевими сітчастими стінками 16 і 17 Між торцевими сітчастими стінками 13, 14 і 15, 16 утворені зазори для проходження повітря У верхній частині корпусу 6 (фіг 3) між першим і другим, а також між третім і четвертим кільцевими виступами (при відліку зліва управо) встановлені пластини 18 для утворення повітряних трактів ВІДПОВІДНО патрубків 4 і 5 через отвори 19 і 20 у кільцевих виступах корпусу 6 Вздовж осі пристрою 1 встановлений ступінчастий болт 21 з гайками 22 і шайбами 23 для фіксації торцевих сітчастих стінок 12, 13, 14, 15, 16, 17 У нижніх зонах непарних касет і у верхніх зонах парних касет виконані наскрізні отвори 24, які утворені СПІВВІСними різьбовими втулками 25 і 26, які розташовані уздовж поздовжньої осі пристрою 1 (фіг 3, 4) На торцевих сітчастих стінках 1 2 - 1 7 , у середній і нижній зонах виконані отвори 27 з сітками, через які забезпечується контакт вологого повітря з твердим сорбентом 11 Робота запропонованого пристрою для сушіння повітря здійснюється наступним чином Під час підвищення тиску атмосферного повітря поза тарою 2 (або падіння тиску усередині тари через зниження температури повітря) вологе повітря (на фіг 3 рух повітря уздовж тракту зображений стрілками) через патрубок 4 поступає із атмосфери всередину корпусу 6 і, обтікає пластину 18, поступає через отвори 19 у зазор між кришкою 9 і торцевою сітчастою стінкою 12 Через отвори 27 (фіг 4) у СТІНЦІ 12 повітря контактує з твердим сорбентом 11 і осушується Потім через отвори 24 повітря поступає у зазор між торцевими сітчастими стінками 13 і 14, споряджених також отворами 27, де також осушується Потім через отвори 24, розташовані у верхній зоні парної касети, повітря витікає у зазор, утворений торцевими сітчастими стінками 15 і 16 (з отворами 27), і проходить до отворів 24, розташованих у нижній зоні непарної касети, а потім через зазор між торцевою сітчастою стінкою 17 (з отворами 27) і кришкою 10 через отвори 20 - до патрубку 5 і далі вже сухе повітря у герметичну тару 2 Під час падіння тиску атмосферного повітря поза тарою 2 повітря перетікає із внутрішнього об'єму тари 2 у атмосферу у зворотній ПОСЛІДОВНОСТІ Засипання твердого сорбенту 11 (силікагелю) у пристрій 1 здійснюється наступним чином Знімають верхню кришку 8 і сорбент 11 заповнює 53535 простір між торцевими сітчастими стінками 12і 13, 14і 15, 16 і 17 Вигину вказаних стінок і, ВІДПОВІДНО, перекриттю зазорів для проходження повітря між вказаними стінками і кришками 9 і 12, 13 і 14, 15 і 16, 17 і 10 перешкоджає осьовий ступінчастий болт 21 з гайками 22 і шайбами 23 для кріплення кожної стінки Попадання сорбенту 11 у повітряний тракт також перешкоджають пластини 18 Висипання сорбенту 11 з пристрою 1 здійснюється шляхом відкриття верхньої і нижньої кришок 8 Запропонований пристрій може використовуватися також для сушіння повітря у баках ракети, яка заправляється криогенними компонентами палива Через те, що не осушене повітря, яке знаходиться у баках, містить багато вологи, то під час заправлення ракети волога кристалізується і осідає на фільтрах, які встановлені на трубопроводах для подавання компонентів палива у двигун ракети Це може призвести до перекриття трубопроводів і аварії під час польоту ракети Для сушіння повітря вихідний патрубок пристрою з'єднують з дренажним клапаном бака ракети (див, наприклад, опис патенту України №45203А, МПК B64G5/00, 2001 р) Ь~ Б ФІГ.1 Фіг.З. Фіт2. г І і— в » -~ 53535 Фіг.5. Фіг.4. ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24
