Пристрій для сушіння і підігрівання металургійних ковшів

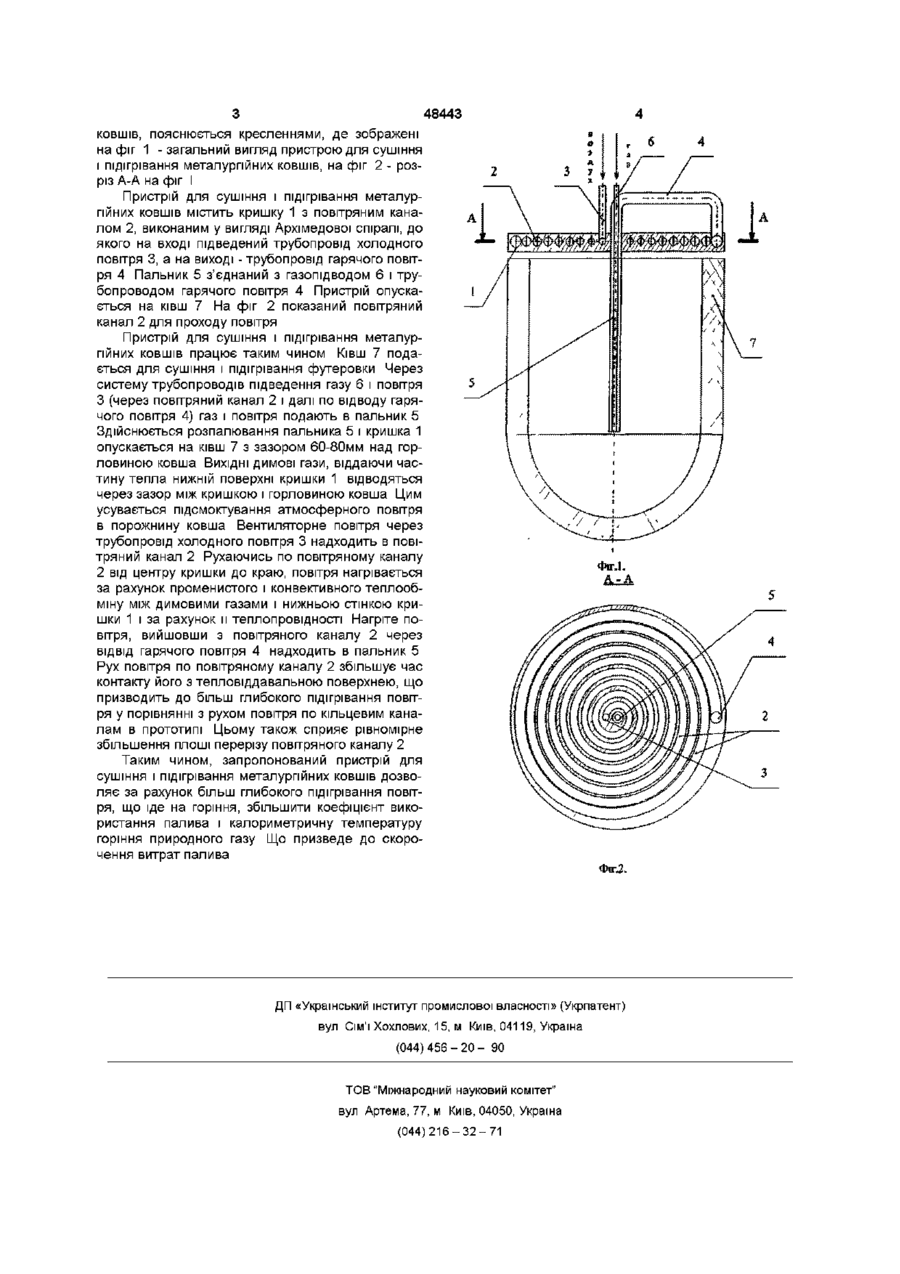

1 Пристрій для сушіння і підігрівання металургійних ковшів, що містить кришку з повітряним каналом, пальник, трубопроводи газу і повітря, який відрізняється тим, що повітряний канал виконаний у вигляді Архімедової спіралі довжиною, що складає 5-6 периметрів кришки 2 Пристрій за п 1, який відрізняється тим, що площа вихідного перерізу повітряного каналу в 1,5-2 рази більша, ніж вхідного налення конструкції пристрою для сушіння і підігрівання металургійних ковшів шляхом виконання повітряного каналу кришки у вигляді Архімедової спіралі, чим забезпечується більш тривалий контакт веентиляторного повітря з тепловіддавальною поверхнею кришки, досягається підвищення коефіцієнту використання палива і калориметричної температури горіння природного газу, а також і економія палива Поставлена задача вирішується тим, що у пристрої для сушіння і підігрівання металургійних ковшів, що містить кришку з повітряним каналом, пальник, трубопроводи газу і повітря, згідно з винаходом повітряний канал виконаний у вигляді Архімедової спіралі довжиною, що складає 5-6 периметрів кришки, причому площа перерізу повітряного каналу на виході в 1,5-2 рази більша, ніж на вході Збільшення довжини Архімедової спіралі понад 6 периметрів кришки, також, як і збільшення площі вихідного перерізу повітряного каналу менше ніж у 1,5 рази відносно вхідного перерізу, призведе до збільшення опору руху нагрітого повітря При збільшенні площі вихідного перерізу повітряного каналу більше ніж у 2 рази відносно вхідного перерізу, скорочується довжина Архімедової спіралі до розмірів менших, ніж 5 периметрів кришки, що недоцільно через зменшення поверхні нагрівання і часу перебування вентиляторного повітря в зоні теплообміну Технічна суть і принцип дії пристрою, що пропонується для сушіння і підігрівання металургійних СО 00 48443 ковшів, пояснюється кресленнями, де зображені на фіг 1 - загальний вигляд пристрою для сушіння і підігрівання металургійних ковшів, на фіг 2 - розріз А-А на фіг І Пристрій для сушіння і підігрівання металургійних ковшів містить кришку 1 з повітряним каналом 2, виконаним у вигляді Архімедової спіралі, до якого на вході підведений трубопровід холодного повітря 3, а на виході - трубопровід гарячого повітря 4 Пальник 5 з'єднаний з газопідводом 6 і трубопроводом гарячого повітря 4 Пристрій опускається на ківш 7 На фіг 2 показаний повітряний канал 2 для проходу повітря Пристрій для сушіння і підігрівання металургійних ковшів працює таким чином Ківш 7 подається для сушіння і підігрівання футеровки Через систему трубопроводів підведення газу 6 і повітря З (через повітряний канал 2 і далі по відводу гарячого повітря 4) газ і повітря подають в пальник 5 Здійснюється розпалювання пальника 5 і кришка 1 опускається на ківш 7 з зазором 60-80мм над горловиною ковша ВИХІДНІ ДИМОВІ гази, віддаючи час тину тепла нижній поверхні кришки 1 відводяться через зазор між кришкою і горловиною ковша Цим усувається підсмоктування атмосферного повітря в порожнину ковша Вентиляторне повітря через трубопровід холодного повітря 3 надходить в повітряний канал 2 Рухаючись по повітряному каналу 2 від центру кришки до краю, повітря нагрівається за рахунок променистого і конвективного теплообміну між димовими газами і нижньою стінкою кришки 1 і за рахунок и теплопровідності Нагріте повітря, вийшовши з повітряного каналу 2 через ВІДВІД гарячого повітря 4 надходить в пальник 5 Рух повітря по повітряному каналу 2 збільшує час контакту його з тепловіддавальною поверхнею, що призводить до більш глибокого підігрівання повітря у порівнянні з рухом повітря по кільцевим каналам в прототипі Цьому також сприяє рівномірне збільшення плоші перерізу повітряного каналу 2 Таким чином, запропонований пристрій для сушіння і підігрівання металургійних ковшів дозволяє за рахунок більш глибокого підігрівання повітря, що іде на горіння, збільшити коефіцієнт використання палива і калориметричну температуру горіння природного газу Що призведе до скорочення витрат палива ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
