Пристрій для обігрівання і/або сушіння

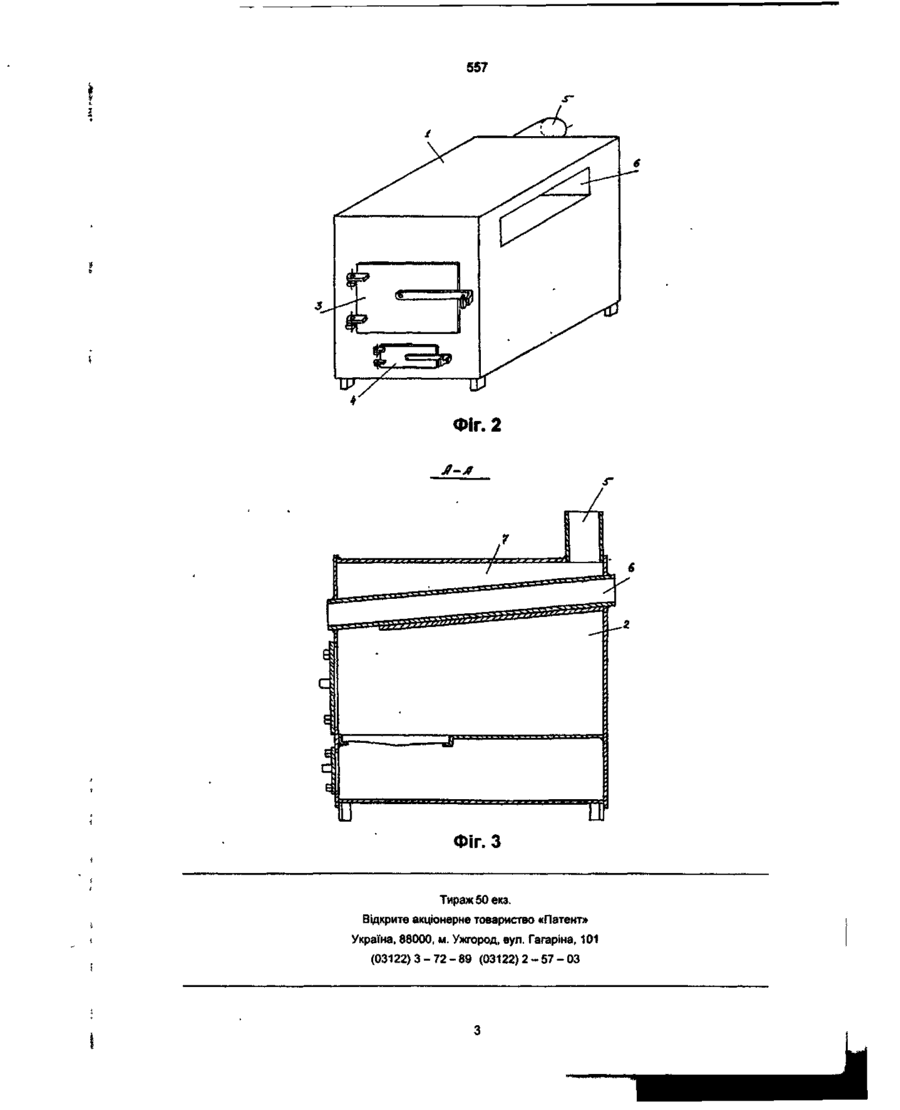

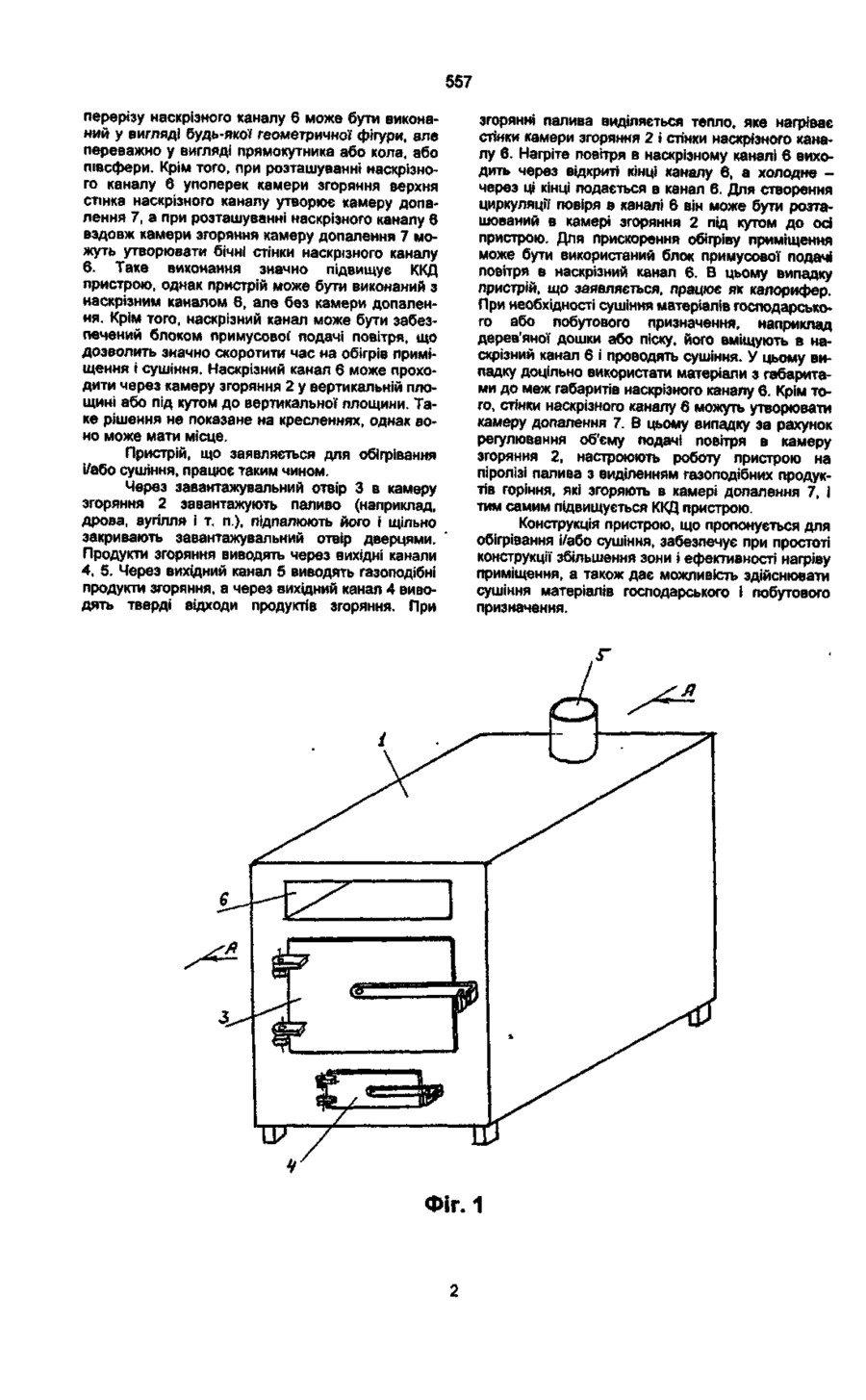

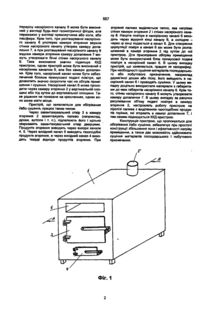

1. Пристрій для обігрівання і/або сушіння, що містить корпус з камерою згоряння, завантажувальним отвором і вихідним каналом для видалення продуктів згоряння, який відрізняється тим, що в корпусі виконаний наскрізний канал, що проходить через камеру згоряння, при цьому стінки наскрізного каналу пов'язані з корпусом, а порожнина наскрізного каналу пристрою пов'язана з навколишнім середовищем. 2. Пристрій за п. 1, який відрізняється тим, що контур поперечного перерізу наскрізного каналу виконаний у вигляді будь-якої геометричної фігури, переважно, у вигляді прямокутника або кола, або півсфери. 3. Пристрій за п 1, який відрізняється тим, що одна із стінок наскрізного каналу утворює камеру допалення. Корисна модель відноситься до теплотехнічних пристроїв, а саме до печей для обігріву приміщень різного призначення, а також сушіння різних об'єктів побутового і господарського призначення. Відомі стаціонарні конструкції пристроїв для обігрівання і/або сушіння, які займають багато місця і вимагають великих об'ємів монтажних робіт при установці в приміщеннях. Як прототип корисної моделі, що заявляється, можна назвати пристрій для обігрівання і/або сушіння [1], що містить корпус з камерою згоряння, завантажувальним отвором і вихідними каналами для видалення продуктів згоряння, при цьому бічні стінки камери згоряння виконані у вигляді гофрованих зварних панелей подвійної кривизни. Такий пристрій дозволяє здійснювати обігрівприміщення і сушіння повсякденних предметів людини. Однак сушіння господарських, наприклад будівельних, матеріалів, предметів побуту вимагає значних конструктивних доповнень і змін. Крім того, у виготовленні такий пристрій має велику трудомісткість. Задачею корисної моделі є створення пристрою для обігрівання і/або сушіння, яке б забезпечило достатню ефективність при спрощеній конструкції і малій трудомісткості виготовлення, а також забезпечувало б в процесі обігріву сушіння різних матеріалів і предметів побутового і господарського призначення. Поставлену задачу вирішує конструкція пристрою, що заявляється для обігрівання і/або сушіння, що містить корпус з камерою згоряння, завантажувальним отвором і вихідним каналом для видалення продуктів згоряння, відрізняючою особливістю якого є те, що в корпусі виконаний наскрізний канал, що проходить через камеру згоряння, при цьому стінки наскрізного каналу пов'язані з корпусом, а порожнина наскрізного каналу пов'язана з навколишнім середовищем. Крім того, контур поперечного перерізу наскрізного каналу виконаний у вигляді будь-якої геометричної фігури, переважно, у вигляді прямокутника або кола, або півсфери, а одна з стінок наскрізного каналу утворить камеру допалення. Суть корисної моделі пояснюють прикладні креслення, де схематично зображено на: Фіг. 1 - загальний вигляд пристрою для обігрівання і/або сушіння; Фіг. 2 - варіант розташування наскрізного каналу в пристрої, Фіг. З - переріз загального вигляду no A-A. Пристрій для обігрівання і/або сушіння, що заявляється як корисна модель (див. фіг. 1-2), містить корпус 1 з камерою згоряння 2. Камера згоряння забезпечена завантажувальним отвором 3, виконаним у вигляді закріплених на корпусі дверець, і вихідними каналами 4, 5 для видалення продуктів згоряння і може мати форсунки для спалення рідкого палива. У корпусі 1 виконаний наскрізний канал 6, який проходить через камеру згоряння 2 і стінки, створюючи наскрізний канал 6, повязані з корпусом 1, порожнина наскрізного каналу 6 пов'язана з навколишнім середовищем. При цьому контур поперечного f ю ю < 5Г 557 перерізу наскрізного каналу 6 може бути виконаний у вигляді будь-якої геометричної фігури, але переважно у вигляді прямокутника або кола, або півсфери. Крім того, при розташуванні наскрізного каналу 6 упоперек камери згоряння верхня стінка наскрізного каналу утворює камеру допалення 7, а при розташуванні наскрізного каналу 6 вздовж камери згоряння камеру допалення 7 можуть утворювати бічні стінки наскрізного каналу 6. Таке виконання значно підвищує ККД пристрою, однак пристрій може бути виконаний з наскрізним каналом в, але без камери допалення. Крім того, наскрізний канал може бути забезпечений блоком примусової' подачі повітря, що дозволить значно скоротити час на обігрів приміщення і сушіння. Наскрізний канал 6 може проходити через камеру згоряння 2 у вертикальній площині або під кутом до вертикальної площини. Таке рішення не показане на кресленнях, однак воно може мати місце. Пристрій, що заявляється для обігрівання і/або сушіння, працює таким чином. Через завантажувальний отвір 3 в камеру згоряння 2 завантажують паливо (наприклад, дрова, вугілля і т. п.), підпалюють його і щільно закривають завантажувальний отвір дверцями. Продукти згоряння виводять через вихідні канали 4, 5. Через вихідний канал 5 виводять газоподібні продукти згоряння, а через вихідний канал 4 виводять тверді відходи продуктів згоряння. При згорянні палива виділяється тепло, яке нагріває стінки камери згоряння 2 і стінки наскрізного каналу 6. Нагріте повітря в наскрізному каналі 6 виходить через відкриті кінці каналу 6, а холодне через ці кінці подається в канал 6. Для створення циркуляції повіря в каналі 6 він може бути розташований в камері згоряння 2 під кутом до осі пристрою. Для прискорення обігріву приміщення може бути використаний блок примусової подачі повітря в наскрізний канал 6. В цьому випадку пристрій, що заявляється, працює як калорифер. При необхідності сушіння матеріалів господарського або побутового призначення, наприклад дерев'яної дошки або піску, його вміщують в наскрізний канал 6 і проводять сушіння. У цьому випадку доцільно використати матеріали з габаритами до меж габаритів наскрізного каналу 6. Крім того, стінки наскрізного каналу 6 можуть утворювати камеру допалення 7. В цьому випадку за рахунок регулювання об'єму подачі повітря в камеру згоряння 2, настроюють роботу пристрою на піролізі палива з виділенням газоподібних продуктів горіння, які згоряють в камері допалення 7, і тим самим підвищується ККД пристрою. Конструкція пристрою, що пропонується для обігрівання і/або сушіння, забезпечує при простоті конструкції збільшення зони і ефективності нагріву приміщення, а також дає можливість здійснювати сушіння матеріалів господарського і побутового призначення. ФІГ. 1 557 Фіг. 2 J-J9 Фіг. З Тираж 50 екз. Відкрите акціонерне товариство «Патент» Україна, 88000, м. Ужгород, вул. Гагаріна, 101 (03122) 3 - 7 2 - 8 9 (03122) 2 - 5 7 - 0 3
