Магнітний гідросепаратор

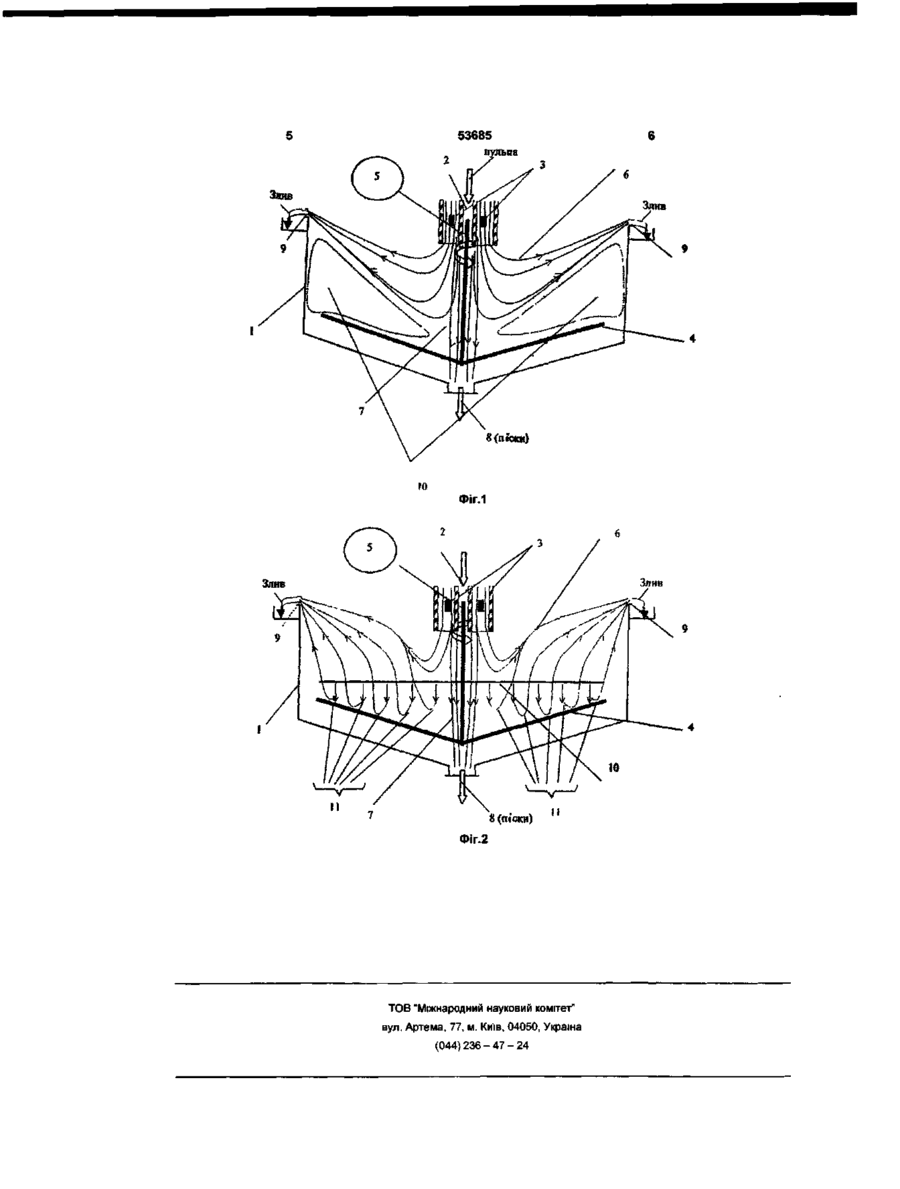

Магнітний гідросепаратор, який містить чашу, гребки, розвантажувальний отвір, приймальний бак, привід і магніти, який відрізняється тим, що він додатково включає водорозподільний пристрій, встановлений на відстані 1/3 - 1/2 висоти чаші від розвантажувального отвору, з вихідними отворами для подання води в напрямку до області розвантаження ПІСКІВ Винахід відноситься до гірничорудної промисловості й може бути використаний у всіх технологічних схемах, де відбувається розділення або класифікація тонкоподрібненої мінеральної сировини Відома конструкція спірально-лопатного гідросепаратора [Справочник по обогащению руд Подготовительные процессы Отв ред В А Олевский, М Недра, 1972, 448 с , С 243], який складається з конструктивних елементів чаші, гребків, розвантажувального отвору (отвору для вилучення ПІСКІВ), кругового порогу зливу, приводу Але недоліком даного пристрою є те, що він не утворює магнітних флокул при збагаченні магнітного матеріалу, що звужує спектр його використання Відома також конструкція магнітного гідросепаратора [Справочник по обогащению руд Основные процессы Под ред О С Богданова, 2-е изд , перераб и доп , М Недра, 1983, 381 с , С 201], який складається з чаші, гребків, розвантажувального отвору, порогу зливу, приймального бака, привода, магнітів, що забезпечують флокуляцію часток пульпи Але недоліком даного пристрою є те, що в нижній частині ближче до країв чаші спостерігається "застійна зона", в якій ускладнено процес класифікації, в результаті чого в піски магнітного гідросепаратора попадають магнітні флокули, які утримують не менш 10 - 15% пустої породи, які потім при подальшому збагаченні переходять в концентрат, знижуючи його якість В основу даного винаходу поставлена задача вдосконалення магнітного гідросепаратора в якому шляхом встановлення в чаші водорозподільного пристрою на відстані 1/2 - 1/3 висоти чаші від розвантажувального отвору досягається підвищення якості ПІСКІВ на 1 - 1,5% з одночасним підвищенням виходу пустої породи в злив магнітного гідросепаратора, на 3 - 4%, що приводить до підвищення якості концентрату не менш ніж на 0,5% Технічний результат полягає в підвищенні якості ПІСКІВ на 1 -1,5% з одночасним підвищенням виходу пустої породи в злив магнітного гідросепараторі на 3 - 4% Споживчий результат полягає в підвищенні якості концентрату не менш, ніж на 0,5% Поставлена задача вирішується тим, що магнітний гідросепаратор включає чашу, гребки, розвантажувальний отвір, приймальний бак, привід, магніти В гідросепараторі, згідно з винаходом, додатково встановлюють водорозподільний пристрій на відстані 1/2 - 1/3 висоти чаші від розвантажувального отвору, а воду з вихідних його отворів подають в напрямку до області розвантаження ПІСКІВ На Фіг 1 зображена схема магнітного гідросепаратора без водорозподільного пристрою, який включає в себе чашу 1, приймальний бак для завантаження пульпи (в чаші) 2, магніти 3, гребки 4, які обертаються навколо осі за допомогою приводу 5, розвантажувальний отвір 8, поріг зливу 9, потоки матеріалу легкої фракції 6, потоки матеріалу важкої фракції 7, "застійна зона" 10 CM О ю 00 со со ю 53685 таційні потоки 11 Вони змушують матеріал краще На Фіг 2 зображена схема магнітного гідросеперемішуватись й підніматись в злив тільки найлепаратора з водорозподільник пристроєм, яка гші фракції матеріалу (пульпи), які будуть винесені включає в себе чашу 1, приймальний бак для зависхідними потоками, а знизу осядуть лише ті, що вантаження пульпи (в чашу) 2, магніти 3, гребки 4, зможуть подолати потоки води (важкі фракції) До які обертаються навколо осі за допомогою привотого ж, як видно з Фіг 2, "застійна зона" відсутня в ду 5, потоки матеріалу легкої фракції 6, потоки порівнянні з Фіг 1, що дозволяє більш ефективно матеріалу важкої фракції 7, розвантажувальний використовувати можливості гідросепаратора отвір 8, поріг зливу 9, водорозподільний пристрій Таким чином, зменшується КІЛЬКІСТЬ попадання 10, додаткові перемішуючі гравітаційні потоки 11, пустої породи в піски які створені струменями води з водорозподільного пристрою Наведені ЛІНГІ розповсюдження матеріалів важкої і легкої фракцій на Фіг 1, 2 підтверджені Магнітний гідросепаратор (Фіг 1) працює наелектрогідравлічними моделюваннями [Исследоступним чином вание влияния режима самоизмельчения магнетиПульпа в чашу 1 гідросепаратора через розтовых кварцитов Лебединского месторождения на вантажувальний отвір приймального баку 2 податехнологию обогащения Отчет о НИР Криворожється крізь ПОСТІЙНІ магніти 3, де за допомогою ский горнорудный институт (КГРИ), 18-126-79 № гравітаційних сил в чаші відбувається розподіленГР 79026067 Инв № 234681, — Кривой Рог, 1980, ня пульпи на важку фракцію 7 (піски) та легку 67 с , С 32 - 36, рис 5 1-5 4] (злив) 6 Магніти, через які проходить матеріал, примуЕфективність додаткових гравітаційних потоків шують магнітні зерна пульпи створювати флокули, залежить від відстані, на якій розташовується вощо в подальшому при магнітному збагаченні додорозподільний пристрій від розвантажувального зволяє значно підвищити ефективність цього проотвору, а також від інтенсивності подачі води з цесу пристрою Експериментальний аналіз показав, що найбільш раціональною є відстань 1/2 - 1/3 висоти Гребки обертаються навколо своєї осі за дочаші від розвантажувального отвору помогою приводі 5 Перемішуючи пульпу, вони примушують тверді частки пульпи знаходитися в Причому, тільки подача води з вихідних отвозваженому стані Легкі ж фракції матеріалу 6, які рів водорозподільного пристрою в напрямку до не змогли подолати гравітаційні сили, піднімаютьобласті розвантаження дозволяє ліквідувати ся наверх, а важкі 7, які змогли подолати ди цих ефект залипання отворів пристрою Оскільки сил за допомогою сили ваги, спускаються донизу пульпа має достатню в'язкість, то подача води в В результаті важка фракція осідає нанизу й вихоіншому напрямку не може забезпечити надійності дить через розвантажувальний отвір 8, а легка функціонування такого пристрою фракція 6 піднімається й виходить через поріг Таким чином, використання в магнітному сезливу 9 параторі додатково водорозподільного пристрою на відстані 1/2 - 1/3 висоти чаші від розвантажуваЯк видно з Фіг 1, біля правої та лівої стінок нильного отвору підвищить якість ПІСКІВ на 1 - 1,5% з жньої частини чаші 1 спостерігається так звана одночасним і подачі води з вихідних його отворів в "застійна зона" 10, де практично не відбувається напрямку до області розвантаження дозволяє підперемішування матеріалу Тобто вона фактично вищити якість ПІСКІВ на 1 - 1,5% з одночасним підне використовується в магнітному гідросепараторі вищенням виходу пустої породи в злив гідросепаДодаткові струмені води, які подаються через ратора на 3 - 4% отвори водорозподілюючого пристрою (Фіг 2), створюють додаткові перемішуючі (вихрові) граві 53685 Занв ФІГ.1 Злив Злив II ТОВ "Міжнародний науковий комітет" вул. Артема, 77, м. Київ, 04050, Україна (044)236 - 47 - 24
