Магнітний гідросепаратор

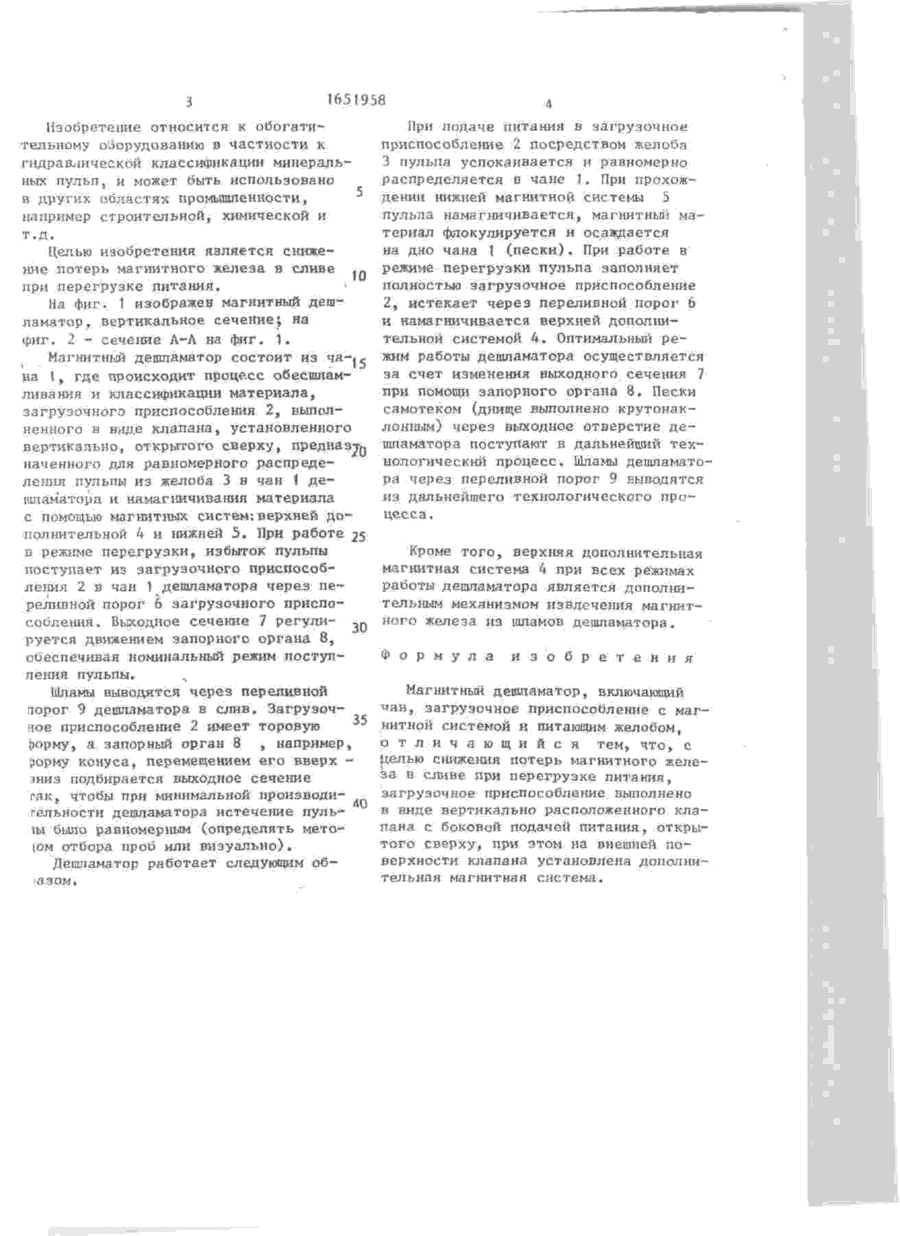

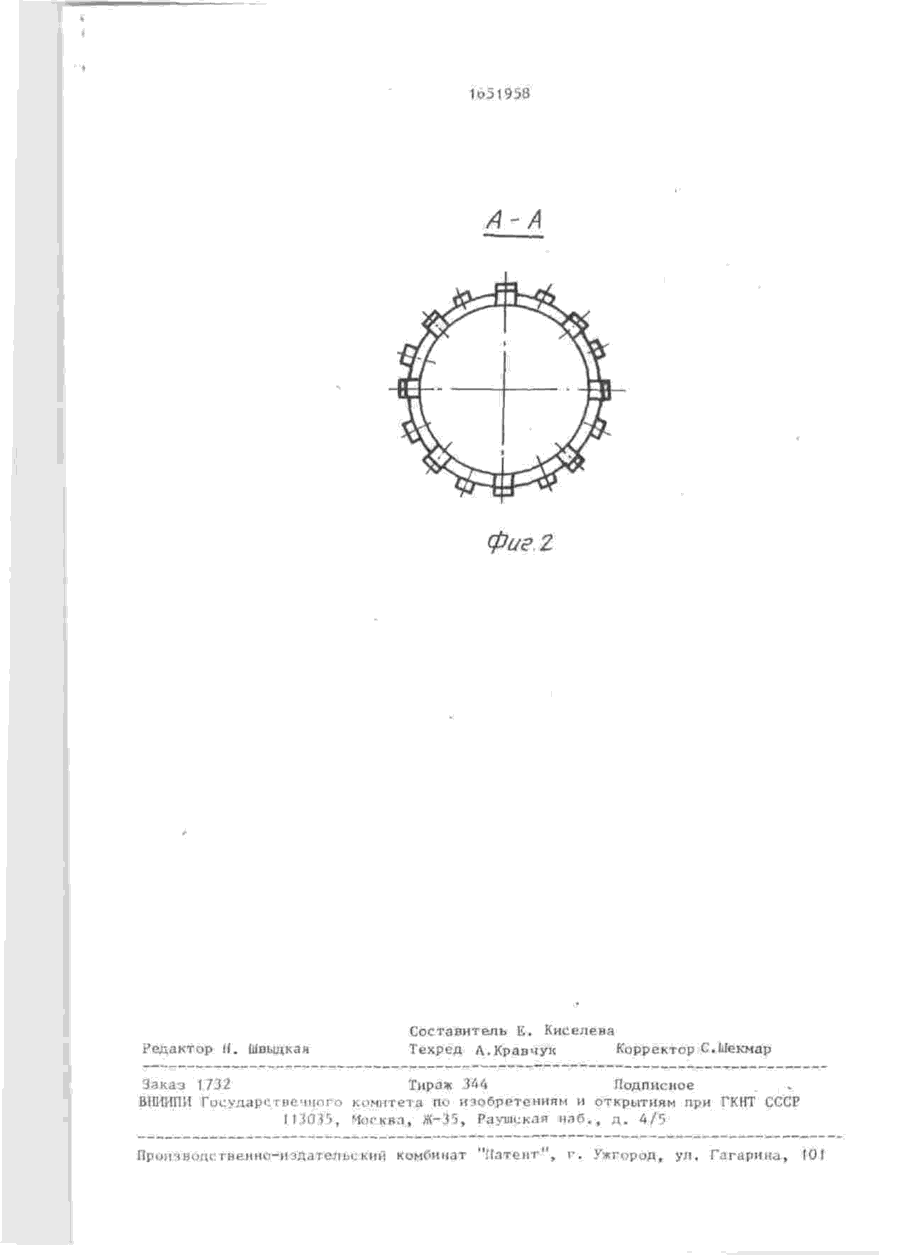

СОЮЗ СОВЕТСКИХ СОЦИАЛИСТИЧЕСКИХ РЕСПУБЛИН (19) SU,,,, 1651958 А1 В 03 В 5/62 ГОСУДАРСТВЕННЫЙ НОМИТЕТ ПО ИЗОБРЕТЕНИЯМ И ОТНРЬГГИЯМ ПРИ ГННТ СССР ОПИСАНИЕ ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ f (2\) 4672933/03 ' (22) 0 7 . 0 3 . 8 9 (46) 3 0 . 0 5 . 9 1 . БКУІ. te 20 (71) Днепропетровский филиал Государственного проектно-коиструкторского и экспериментального института по обогатительному оборудованию (72) В.Н. Краснов и В.А. Юртаев (53) 622.7э1(088.8) (56) Потапов В.Д. и др. Применение дешламации при обогащении железных руд. М.: 1980, Черментинформания, сер. I, вып. 1, с. (9-20. Богданов О.С. и др. Справочник по ооогащению руд. Т. 2, ч. 1, М.: Недра, 1974, с, 180-181. (54) МАГНИТНЫЙ ДЕШЛАМАТОР (5/) Изобретение относится к обогатительному оборудованию и предназначено для гидравлической классификации минеральных пульп. Непь - снижение потерь магнитного железа в сливе при Фиг 1 перегрузке питания. Процесс обесішіамливання и классификации происходит в чане 1, куда из питающего желоба 3 посредством загрузочного приспособления 2, выполненного в виде клапана, равномерно подается пульпа. Клапан открыт сверху и расположен вертикально с боковой подачей питания. На внешней поверхности клапана установлены верхняя 4 и нижняя 5 магнитные системы О"С). При прохождении МС 5 пульпа намагничивается, магнитный материал флокулируется и осаждается на дно чана 1. В режиме перегрузки пульпа полностью заполняет приспособление 2, истекает через переливной" порог 6 и намагничивается верхней МС 4. Шламы выводятся через переливной порог 9. Во всех режимах работы дешламатора МС ч является дополнительным механизмом извлечения магнитного железа из шламов дешламатора, 2 ил 1651958 Изобретение относится к обогатительному оборудованию э частности к гидравлической классификации минеральных пульп, и может быть использовано в других областях промышленности, например строительной, химической и т.д. Целью изобретения является снижение потерь магнитного железа в сливе t o при перегрузке питания. На Фиг. 1 изображен магнитный дешламатор, вертикальное сечение; на Фиг. 2 - сечение А-А на фиг. 1. Магнитный дешламатор состоит из ча-jr на 1, где происходит процесс обесшламливания и классификации материала, загрузочного приспособления 2, выполненного в виде клапана, установленного вертикально, открытого сверху, предназт^. наченного для равномерного распределения пульпы из желоба 3 в чан 1 дешламатора и намагничивания материала с помощью магнитных систем:верхней дополнительной 4 и нижней 5. При работе 25 в режиме перегрузки, избыток пульпы поступает из загрузочного приспособления 2 в чан 1 дешламатора через переливной порог 6 загрузочного приспособления. Выходное сечение 7 регули30 руется движением запорного органа 8, обеспечивая номинальный режим поступления пульпы. Ыламы выводятся через переливной порог 9 дешламатора в слив. Загрузоч35 ное приспособление 2 имеет торовую іюрму, а запорный орган 8 , например, рорму конуса, перемещением его вверх зниз подбирается выходное сечение гак, чтобы при минимальной производи40 тельности дешламатора истечение пуль1Ы было равномерным (определять метоотбора проб или визуально). Дешламатор работает следующим об При подаче питания в загрузочное приспособление 2 посредством желоба 3 пульпа успокаивается и равномерно распределяется в чане t . При прохождении нижней магнитной системы 5 пульпа намагничивается, магнитный материал фдокулируется и осаждается на дно чана 1 (пески)» При работе в режиме перегрузки пульпа заполняет полностью загрузочное приспособление 2, истекает через переливной порог 6 и намагничивается верхней дополнительной системой 4. Оптимальный режим работы дешламатора осуществляется за счет изменения выходного сечения 7 при помощи запорного органа 8. Пески самотеком (днище выполнено крутонаклонным) через выходное отверстие дешламатора поступают в дальнейший технологический процесс, шламы дешламатора через переливной порог 9 выводятся из дальнейшего технологического процесса. Кроме того, верхняя дополнительная магнитная система 4 при всех режимах работы дешламатора является дополнительным механизмом извлечения магнитного железа из шламов дешламатора. Фор мул а и з о б р е т е н и я Магнитный дешламатор, включающий ^ан, загрузочное приспособление с магнитной системой и питающим желобом, о т л и ч а ю щ и й с я тем, что, с їделью снижения потерь магнитного железа в сливе при перегрузке питания, загрузочное приспособление выполнено в виде вертикально расположенного клапана с боковой подачей питания, открытого сверху, при этом на внешней поверхности клапана установлена дополнительная магнитная система. 1651958 A-A фи el Редактор Н. Швыдкая Составитель Е. Киселева Техред А.Кравчук Корректор С.Ыекмар Заказ 1732 Тираж 344 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР I 13035, Москва, Ж-35, Раушская н а б . , д . 4/5 Производственно-иэдателье кий комбинат "Патент", г. Ужгород, ул. Гагарина, (01
