Установка для обробки розплаву металу

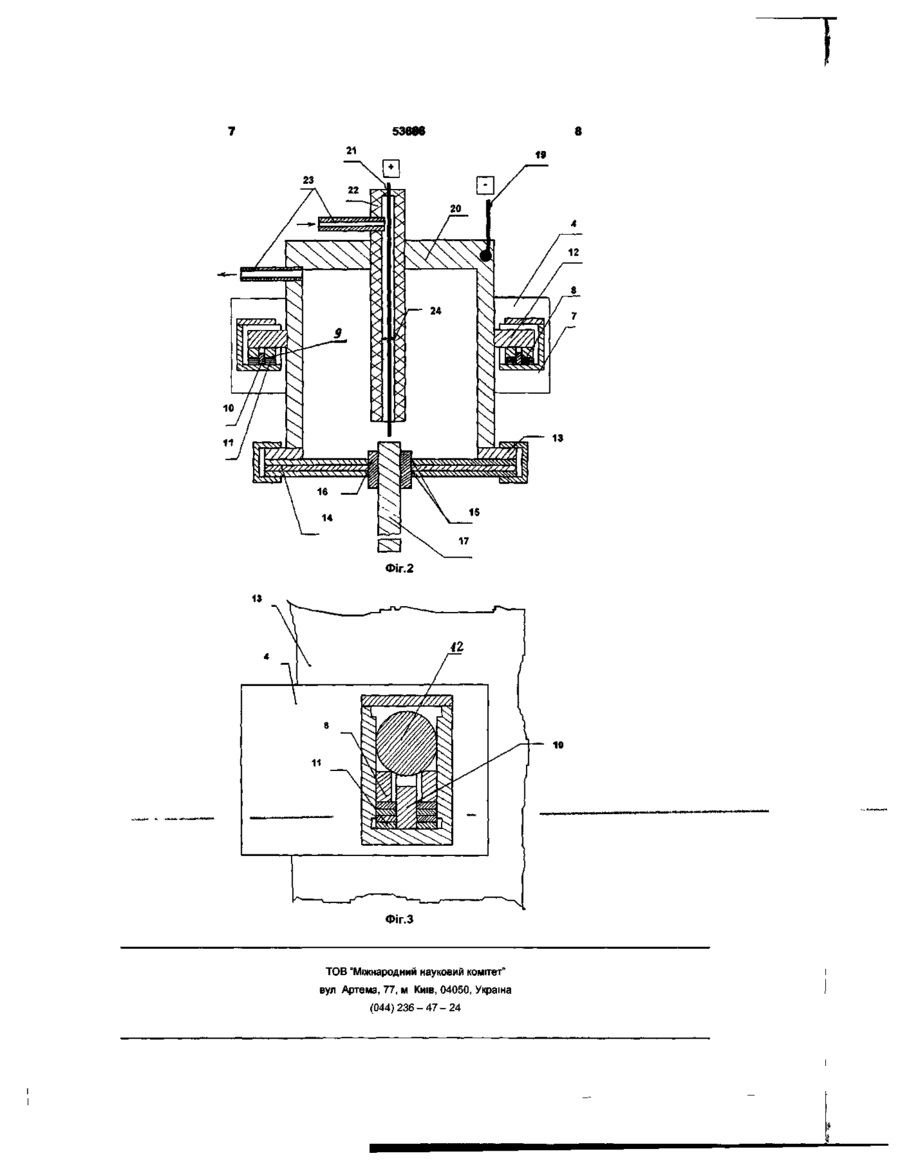

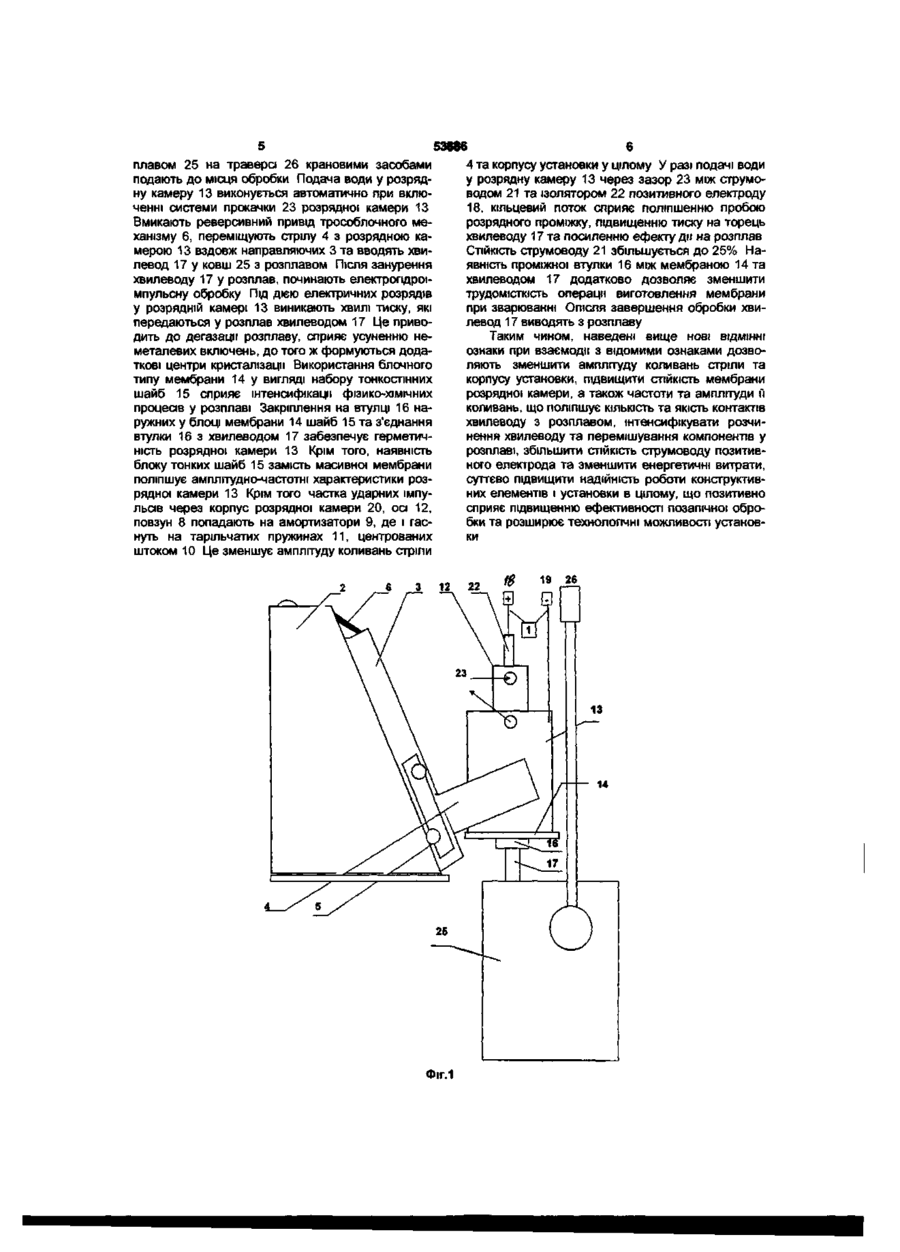

Установка для обробки розплаву металу, що містить джерело пружних коливань у вигляді розрядної камери, встановленої з можливістю її повороту на осях, розташованих в опорах, закріплених на стрілі, з вбудованими у розрядну камеру позитивним та негативним електродами, з'єднаними з генератором імпульсних струмів, мембраною та випромінювачем, механізм переміщення розрядної камери, який містить порожнисту колону, виконану у вигляді паралелепіпеда з напрямними, розташованими похило до неї, та трособлочну передачу, зв'язану з стрілою, яка містить котки, встановлені з можливістю переміщення по напрямних, систему прокачування розрядної камери, яка відрізняється тим, що опори на стрілі мають повзун, встановлений на амортизаторі, осі розрядної камери вільно оперті на повзун, між мембраною та випромінювачем розташована втулка, яка закріплена на випромінювачі, мембрана розрядної камери виконана у вигляді пакета тонкостінних шайб, до того ж ЗОВНІШНІ шайби з'єднані з втулкою CM Винахід належить до галузі чорної та кольорової металурги, переважно до приладів позапічної обробки розплаву Відома установка для обробки розплаву мета5 лу (а с СРСР, № 1554235, МКВ B22D 27/08, акт експертизи № 36 від 24 05 93), що містить ковш з розплавом, кожух з рухомозакріпленим на ньому джерелом пружних коливань у вигляді електророзрядної камери з електродами, мембрану, та хвилевод-випромінювач, механізм переміщення електророзрядної камери, виконаний у вигляді візка, обладнаного платформою, яка виступає, та закріпленої на ній рами з електричним талем, при цьому кожух з електророзрядною камерою почеплено на електричному талі Ознаки, які збігаються з суттєвими ознаками винаходу, що заявляється електророзрядна камера з електродами, мембраною та хвилеводомвипромінювачем, механізм переміщення електророзрядної камери, виконаний у вигляді візка, обладнаного платформою, яка виступає Причини, які перешкоджають одержанню очікуваного технічного результату обмежені технологічні можливості установки, обумовлені тим, що конструкція установки передбачає позапічну обробку розплаву у ковші тільки зі знятою траверсою, це, у свою чергу, потребує кранових дій (рух ковша до місця обробки, влаштування його на платформу, знімання траверси та ІНШІ), ЩО збільшує тривалість позапічної обробки, крім того, наявність механізмів вертикального переміщення електророзрядної камери і горизонтального переміщення візка з платформою, суттєво збільшує масогабаритні показники установки Прототипом установки, що заявляється, є установка для обробки розплаву металу (пат України № 18003, МПК6 B22D 27/08, опубл 31 10 97, ПВ № 5, 1997 — С 3 1 123 - 3 1 124), яка включає джерело пружних коливань у вигляді розрядної камери встановленої з можливістю її повороту на осях, розташованих в опорах закріплених на стрілі, з вбудованими у розрядну камеру позитивним та негативним електродами, з'єднаними з генератором імпульсних струмів, мембраною та випромінювачем, механізм переміщення розрядної камери, який містить порожнисту колону, виконану у вигляді паралелепіпеда з направляючими, розташованими похило до неї, та трособлочну передачу, зв'язану зі стрілою, яка містить котки, систему прокачки розрядної камери Розрядна камера розташована з можливістю повороту на осях, розміщених в опорах, закріплених на стрі О (О 00 CD CO 53686 що причиною, яка ставить вимогу удосконалення Ознаки, які збігаються з суттєвими ознаками відомої установки для обробки розплаву металу, є винаходу, що заявляється джерело пружних кодосить висока амплітуда коливань конструктивних ливань, у вигляді розрядної камери, встановленої елементів установки, за рахунок інтенсивної розз можливістю й повороту на осях, розташованих в качки розрядної камери при роботі за умови жорсопорах закріплених на стрілі, з вбудованими у ткого з'єднання опор стріли з осями розрядної карозрядну камеру позитивним та негативним елекмери Крім того, конструкція мембрани та вузла тродами, з'єднаними з генератором імпульсних кріплення її з хвилеводом негативно впливає на струмів, мембраною та випромінювачем, механізм надійність роботи хвилеводо-випромінючої систепереміщення розрядної камери, який містить поми розрядної камери, так як ударні імпульси вирожнисту колону, виконану у вигляді паралелепікликають пошкодження у місцях переходу пластипеда з направляючими, розташованими похило до нчасто» мембрани у хвилевод Можливе (у неї, та трособлочну передачу зв'язану зі стрілою, прототипі) збільшення товщини мембрани занадто яка містить котки встановлені з можливістю перезменшує амплітуду і частоту коливань та ефективміщення по направляючим, систему прокачки розність дії рядної камери Характер удосконалень, що вносяться до об'єкту винаходу, загалом дозволяє зменшити ампліПричини, які перешкоджають одержанню очітуду коливань стріли, суттєво підвищити надійкуваного технічного результату жорстке з'єднання ність роботи конструктивних елементів та опор на стрілі з осями розрядної камери, що змеустановки у цілому, що позитивно сприяє підвиншує надійність роботи установки, конструкція щенню ефективності позапічної обробки Так, ввемембрани розрядної камери сприяє зменшенню дення нових конструктивних елементів щодо коммасо-габаритних показників установки, що не завпоновки стріли та розрядної камери в єдиний блок жди прийнятне щодо умов виробництва, або почерез амортизатори, багатошарова конструкція требує зменшення параметрів ди частоти та ампмембрани, забезпечують ІНШІ характеристики літуди коливань, а також погіршує кількість і якість установки, та сприяють отриманню необхідного контактів хвилеводу з розплавом, і все це за рахутехнічного результату Наслідком такого удосконок не удосконаленої конструкції вузла кріплення налення є зменшення нагрузок щодо корпусу мембрани та хвилеводу, крім того трубчата консустановки, підвищення СТІЙКОСТІ мембрани розрятрукція струмоводу позитивного електроду сприяє дної камери, а також частоти та амплітуди колийого підвищеному вигару та частій заміні, що погівань, що поліпшує КІЛЬКІСТЬ і якість контактів хвиршує економічні показники позапічної обробки леводу з розплавом, інтенсивне розчинення розплаву хвилеводу та перемішування компонентів у розВ основу винаходу поставлено задачу удоплаві сконалити установку для обробки розплаву металу, шляхом зміни конструкції мембрани та нового Загальний вигляд установки наведено на розміщення розрядної камери на стрілі, що дозвоФіг 1 На Фіг 2 показано поперечний переріз розляє суттєво зменшити амплітуду коливань стріли, рядної камери та вузла закріплення її на стрілі На підвищити амплітуду коливань розрядної камери Фіг 3 наведено поперечний переріз вузла закріпта забезпечити ефективність обробки розплаву лення осі розрядної камери, повзуна та амортизаметалу тора на опорі стріли Суть винаходу полягає у тому, що у ВІДОМІЙ Установка містить генератор імпульсних струустановці для обробки розплаву металу, яка вклюмів 1, порожнисту колону 2 у вигляді паралелепічає джерело пружних коливань, у вигляді розрядпеда, з направляючими 3, розташованими похило, ної камери, встановленої з можливістю й повороту стрілу 4 з котками 5, трособлочний механізм 6 пена осях, розташованих в опорах, закріплених на реміщення стріли 4 вздовж направляючих 3, опори стрілі, з вбудованими у розрядну камеру позитив7, розташовані на стрілі 4 В опорах 7 встановлено ним та негативним електродами, з'єднаними з геповзуни 8, забезпечені амортизаторами 9 у виглянератором імпульсних струмів, мембраною та виді набору центрованих штоком 10 тарілчатих прупромінювачем, механізм переміщення розрядної жин 11, на які вільно опираються осі 12 розрядної камери, який містить порожнисту колону, виконану камери 13 Розрядна камера 13 включає мембрану у вигляді паралелепіпеда з направляючими, роз14, яка виконана у вигляді блока, який містить паташованими похило до неї, та трособлочну перекет тонкостінних шайб 15, причому внутрішні твірні дачу, зв'язану зі стрілою, яка містить котки, встатих шайб, які є наружні у блоці, закріплені на втулновлені з можливістю переміщення по ці 16, з'єднаної з хвилеводом 17 Позитивний 18 і направляючим, систему прокачки розрядної каме19 негативний електроди розрядної камери, 13 ри, згідно з винаходом, що заявляється, опори на з'єднані з генератором імпульсних струмів 1, до стрілі мають повзун, встановлений на амортизатотого ж корпус 20 розрядної камери 13 з'єднано з рі, осі розрядної камери, що вільно оперті на повнегативним електродом 19, а позитивний електрод зун, між мембраною та випромінювачем розташо18 містить струмовод 21, і ізолятор 22 з'єднаний з вана втулка, яка закріплена на випромінювачі, системою прокачки розрядної камери 23 Кільцемембрана розрядної камери виконана у вигляді вий зазор 24 між струмоводом 21 та ізолятором 22 пакета тонкостінних шайб, до того ж наружні шайпозитивного електроду 18 має переріз, що забезби з'єднані з втулкою печує, за період обробки, (2 - 5) кратний обіг рідини у розрядній камері До складу установки налеРозкриваючи причинно-наслідковий зв'язок жить ковш з розплавом 25 і траверса 26 між сукупністю ознак винаходу і технічним результатом, якого можна досягти, необхідно ВІДМІТИТИ, Установка працює таким чином Ковш з розлі 53686 плавом 25 на траверсі 26 крановими засобами 4 та корпусу установки у цілому У разі подачі води подають до місця обробки Подача води у розряду розрядну камеру 13 через зазор 23 між струмону камеру 13 виконується автоматично при вклюводом 21 та ізолятором 22 позитивного електроду ченні системи прокачки 23 розрядної камери 13 18, кільцевий поток сприяє поліпшенню пробою Вмикають реверсивний привід трособлочного мерозрядного проміжку, підвищенню тиску на торець ханізму 6, переміщують стрілу 4 з розрядною кахвилеводу 17 та посиленню ефекту ди на розплав мерою 13 вздовж направляючих 3 та вводять хвиСТІЙКІСТЬ струмоводу 21 збільшується до 25% Налевод 17 у ковш 25 з розплавом Після занурення явність проміжної втулки 16 між мембраною 14 та хвилеводу 17 у розплав, починають електропдроіхвилеводом 17 додатково дозволяє зменшити мпульсну обробку Під ДІЄЮ електричних розрядів трудомісткість операції виготовлення мембрани у розрядній камері 13 виникають хвилі тиску, які при зварюванні Опісля завершення обробки хвипередаються у розплав хвилеводом 17 Це приволевод 17 виводять з розплаву дить до дегазації розплаву, сприяє усуненню неТаким чином, наведені вище нові ВІДМІННІ металевих включень, до того ж формуються додаознаки при взаємодії з відомими ознаками дозвоткові центри кристалізації Використання блочного ляють зменшити амплітуду коливань стріли та типу мембрани 14 у вигляді набору тонкостінних корпусу установки, підвищити СТІЙКІСТЬ мембрани шайб 15 сприяє інтенсифікації фізико-хімічних розрядної камери, а також частоти та амплітуди ґі процесів у розплаві Закріплення на втулці 16 наколивань, що поліпшує КІЛЬКІСТЬ та якість контактів ружних у блоці мембрани 14 шайб 15 та з'єднання хвилеводу з розплавом, інтенсифікувати розчивтулки 16 з хвилеводом 17 забезпечує герметичнення хвилеводу та перемішування компонентів у ність розрядної камери 13 Крім того, наявність розплаві, збільшити СТІЙКІСТЬ струмоводу позитивблоку тонких шайб 15 замість масивної мембрани ного електрода та зменшити енергетичні витрати, поліпшує амплітудно-частотні характеристики розсуттєво підвищити надійність роботи конструктиврядної камери 13 Крім того частка ударних імпуних елементів і установки в цілому, що позитивно льсів через корпус розрядної камери 20, осі 12, сприяє підвищенню ефективності позапічної оброповзун 8 попадають на амортизатори 9, де і гасбки та розширює технологічні можливості установнуть на тарільчатих пружинах 11, центрованих ки штоком 10 Це зменшує амплітуду коливань стріли Фіг.1 53686 10 Фіг.З ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236 - 47 - 24
