Гайковий елемент

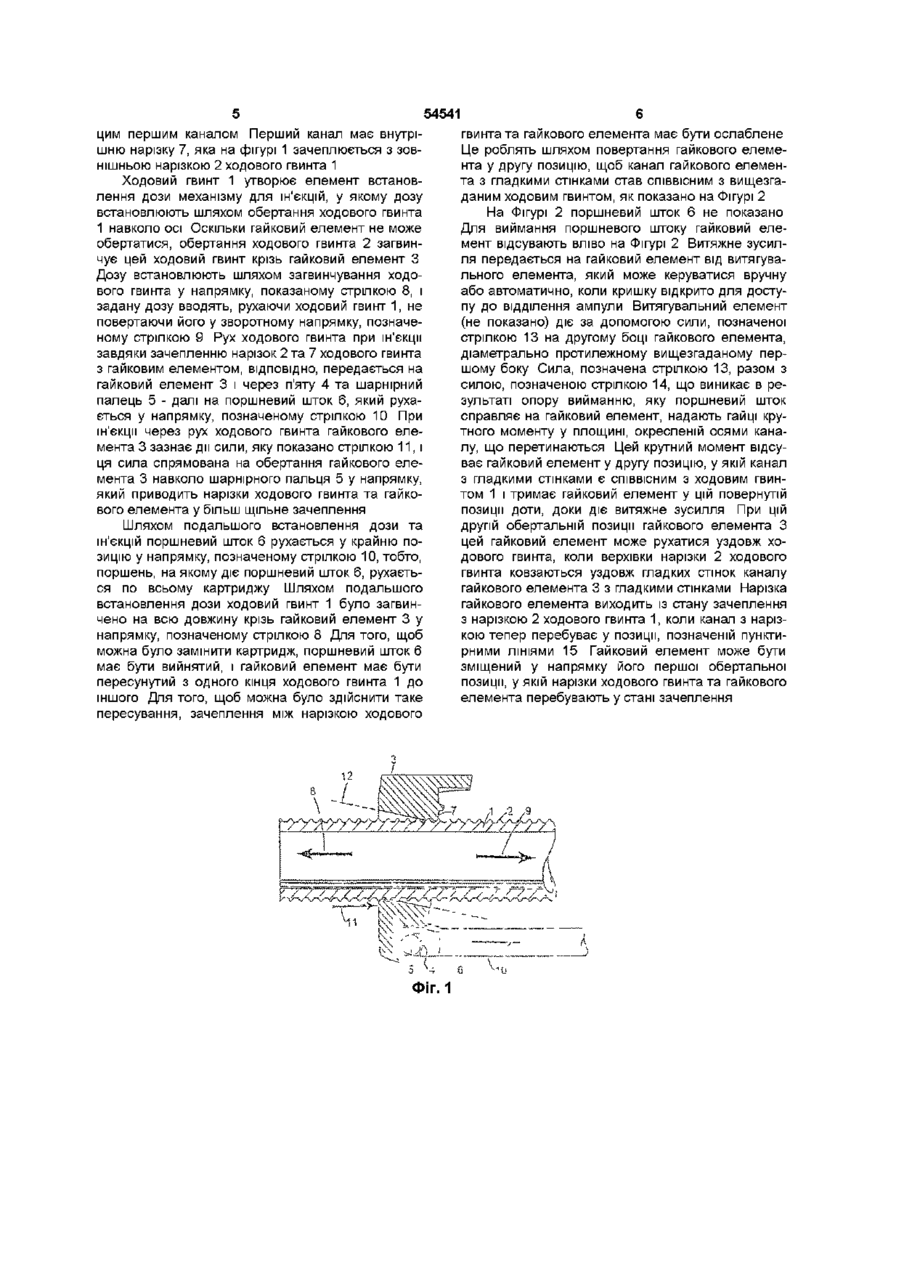

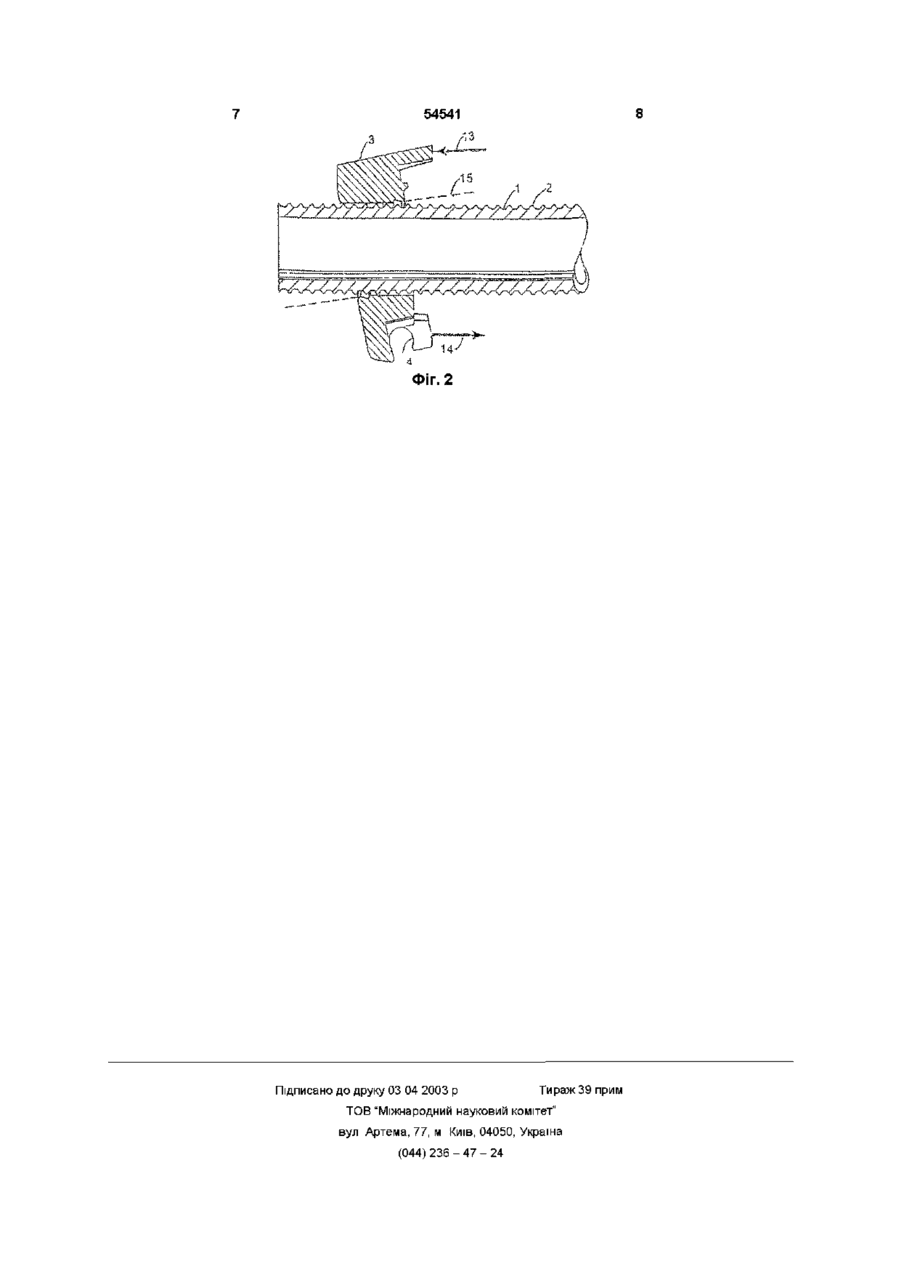

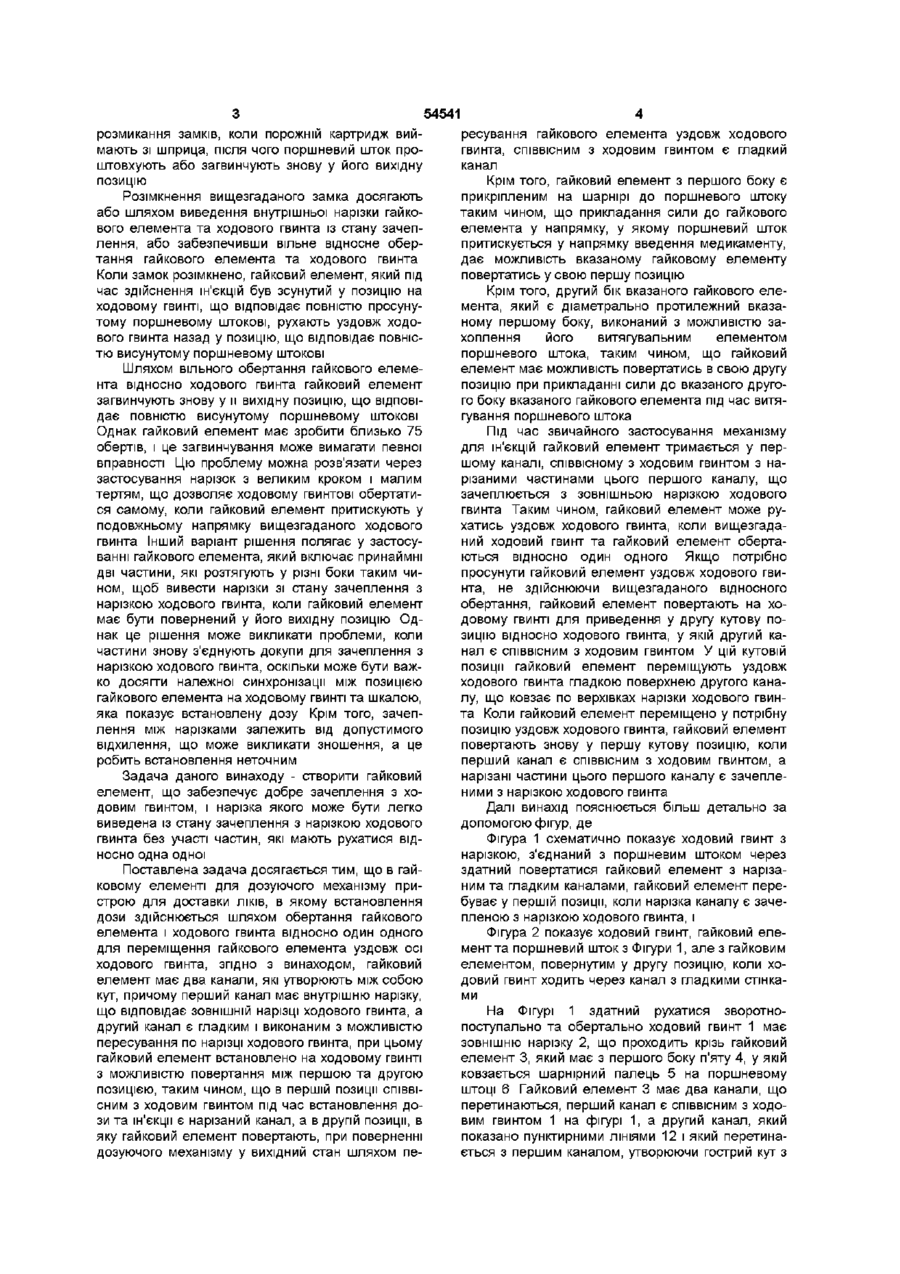

1 Гайковий елемент для дозуючого механізму пристрою для доставки ЛІКІВ, В якому встановлення дози здійснюється шляхом обертання гайкового елемента і ходового гвинта відносно один одного для переміщення гайкового елемента уздовж осі ходового гвинта, який відрізняється тим, що він має два канали, які утворюють між собою кут, причому перший канал має внутрішню нарізку, що відповідає ЗОВНІШНІЙ нарізці ходового гвинта, а Винахід стосується гайкового елемента для дозуючого механізму пристрою для доставки ЛІКІВ ЗІ змінного картриджа, що має поршень, який уштовхується у трубчастий картридж для витискання дози медикаменту що відповідає рухові поршня, шприц має корпус, який включає ручку картриджа та дозувальний механізм, яким встановлюють, а потім вводять дозу шляхом послідовного просування поршневого штоку для втискання поршня у картридж, вищезгаданий дозувальний механізм включає ходовий гвинт з нарізкою та гайковий елемент, що взаємодіє з ходовим гвинтом таким чином, що при встановленні дози відносне обер другий канал є гладким і виконаний з можливістю пересування по нарізці ходового гвинта, при цьому гайковий елемент встановлено на ходовому гвинті з можливістю повертання між першою та другою позицією таким чином, що в першій позиції СПІВВІСНИМ з ходовим гвинтом під час встановлення дози та ін'єкції Є нарізаний канал, а в другій позиції, в яку гайковий елемент повертають, при поверненні дозуючого механізму у вихідний стан шляхом пересування гайкового елемента уздовж ходового гвинта, СПІВВІСНИМ З ХОДОВИМ ГВИНТОМ Є гладкий канал 2 Гайковий елемент за п 1, який відрізняється тим, що він з першого боку прикріплений на шарнірі до поршневого штока таким чином, що прикладання сили до гайкового елемента у напрямку, у якому поршневий шток притискується у напрямку введення медикаменту, дає можливість вказаному гайковому елементу повертатись у свою першу позицію 3 Гайковий елемент за п 2, який відрізняється тим, що другий бік вказаного гайкового елемента, який є діаметрально протилежним вказаному першому боку, виконаний з можливістю захоплення його витягувальним елементом поршневого штока таким чином, що гайковий елемент має можливість повертатись в свою другу позицію при прикладанні сили до вказаного другого боку вказаного гайкового елемента під час витягування поршневого штока тання ходового гвинта та гайкового елемента рухає гайковий елемент уздовж ходового гвинти, і позиція гайкового елемента на ходовому гвинті визначає, наскільки поршневий шток просунувся під час ін'єкції ХОДОВИЙ ГВИНТ може бути утворе ний поршневим штоком, який може мати зовнішню нарізку Коли картридж порожній, вищезгаданий поршневий шток виступає у картридж майже по всій його довжині Для зміни картриджа поршневий шток спочатку виймають з порожнього картриджу, а після цього його повертають у вихідну позицію у дозаторі Остання операція стає можливою через О ю ю 54541 розмикання замків, коли порожній картридж виймають зі шприца, після чого поршневий шток проштовхують або загвинчують знову у його вихідну позицію Розімкнення вищезгаданого замка досягають або шляхом виведення внутрішньої нарізки гайкового елемента та ходового гвинта із стану зачеплення, або забезпечивши вільне відносне обертання гайкового елемента та ходового гвинта Коли замок розімкнено, гайковий елемент, який під час здійснення ІН'ЄКЦІЙ був зсунутий у позицію на ходовому гвинті, що відповідає повністю просунутому поршневому штокові, рухають уздовж ходового гвинта назад у позицію, що відповідає повністю висунутому поршневому штокові Шляхом вільного обертання гайкового елемента відносно ходового гвинта гайковий елемент загвинчують знову у и вихідну позицію, що відповідає повністю висунутому поршневому штокові Однак гайковий елемент має зробити близько 75 обертів, і це загвинчування може вимагати певної вправності Цю проблему можна розв'язати через застосування нарізок з великим кроком і малим тертям, що дозволяє ходовому гвинтові обертатися самому, коли гайковий елемент притискують у подовжньому напрямку вищезгаданого ходового гвинта Інший варіант рішення полягає у застосуванні гайкового елемента, який включає принаймні дві частини, які розтягують у різні боки таким чином, щоб вивести нарізки зі стану зачеплення з нарізкою ходового гвинта, коли гайковий елемент має бути повернений у його вихідну позицію Однак це рішення може викликати проблеми, коли частини знову з'єднують докупи для зачеплення з нарізкою ходового гвинта, оскільки може бути важко досягти належної синхронізації між позицією гайкового елемента на ходовому гвинті та шкалою, яка показує встановлену дозу Крім того, зачеплення між нарізками залежить від допустимого відхилення, що може викликати зношення, а це робить встановлення неточним Задача даного винаходу - створити гайковий елемент, що забезпечує добре зачеплення з ходовим гвинтом, і нарізка якого може бути легко виведена із стану зачеплення з нарізкою ходового гвинта без участі частин, які мають рухатися відносно одна одної Поставлена задача досягається тим, що в гайковому елементі для дозуючого механізму пристрою для доставки ЛІКІВ, В якому встановлення дози здійснюється шляхом обертання гайкового елемента і ходового гвинта відносно один одного для переміщення гайкового елемента уздовж осі ходового гвинта, згідно з винаходом, гайковий елемент має два канали, які утворюють між собою кут, причому перший канал має внутрішню нарізку, що відповідає ЗОВНІШНІЙ нарізці ходового гвинта, а другий канал є гладким і виконаним з можливістю пересування по нарізці ходового гвинта, при цьому гайковий елемент встановлено на ходовому гвинті з можливістю повертання між першою та другою позицією, таким чином, що в першій позиції СПІВВІсним з ходовим гвинтом під час встановлення дози та ін'єкції Є нарізаний канал, а в другій позиції, в яку гайковий елемент повертають, при поверненні дозуючого механізму у вихідний стан шляхом пе ресування гайкового елемента уздовж ходового гвинта, СПІВВІСНИМ з ходовим гвинтом є гладкий канал Крім того, гайковий елемент з першого боку є прикріпленим на шарнірі до поршневого штоку таким чином, що прикладання сили до гайкового елемента у напрямку, у якому поршневий шток притискується у напрямку введення медикаменту, дає можливість вказаному гайковому елементу повертатись у свою першу позицію Крім того, другий бік вказаного гайкового елемента, який є діаметрально протилежний вказаному першому боку, виконаний з можливістю захоплення його витягувальним елементом поршневого штока, таким чином, що гайковий елемент має можливість повертатись в свою другу позицію при прикладанні сили до вказаного другого боку вказаного гайкового елемента під час витягування поршневого штока Під час звичайного застосування механізму для ІН'ЄКЦІЙ гайковий елемент тримається у першому каналі, співвісному з ходовим гвинтом з нарізаними частинами цього першого каналу, що зачеплюється з зовнішньою нарізкою ходового гвинта Таким чином, гайковий елемент може рухатись уздовж ходового гвинта, коли вищезгаданий ходовий гвинт та гайковий елемент обертаються відносно один одного Якщо потрібно просунути гайковий елемент уздовж ходового гвинта, не здійснюючи вищезгаданого відносного обертання, гайковий елемент повертають на ходовому гвинті для приведення у другу кутову позицію відносно ходового гвинта, у якій другий канал є СПІВВІСНИМ з ходовим гвинтом У цій кутовій позиції гайковий елемент переміщують уздовж ходового гвинта гладкою поверхнею другого каналу, що ковзає по верхівках нарізки ходового гвинта Коли гайковий елемент переміщено у потрібну позицію уздовж ходового гвинта, гайковий елемент повертають знову у першу кутову позицію, коли перший канал є СПІВВІСНИМ З ХОДОВИМ ГВИНТОМ, а нарізані частини цього першого каналу є зачепленими з нарізкою ходового гвинта Далі винахід пояснюється більш детально за допомогою фігур, де Фігура 1 схематично показує ходовий гвинт з нарізкою, з'єднаний з поршневим штоком через здатний повертатися гайковий елемент з нарізаним та гладким каналами, гайковий елемент перебуває у першій позиції, коли нарізка каналу є зачепленою з нарізкою ходового гвинта, і Фігура 2 показує ходовий гвинт, гайковий елемент та поршневий шток з Фігури 1, але з гайковим елементом, повернутим у другу позицію, коли ходовий гвинт ходить через канал з гладкими стінками На Фігурі 1 здатний рухатися зворотнопоступально та обертально ходовий гвинт 1 має зовнішню нарізку 2, що проходить крізь гайковий елемент 3, який має з першого боку п'яту 4, у якій ковзається шарнірний палець 5 на поршневому штоці 6 Гайковий елемент 3 має два канали, що перетинаються, перший канал є СПІВВІСНИМ З ХОДОВИМ гвинтом 1 на фігурі 1, а другий канал, який показано пунктирними ЛІНІЯМИ 12 і який перетинається з першим каналом, утворюючи гострий кут з 54541 цим першим каналом Перший канал має внутрігвинта та гайкового елемента має бути ослаблене шню нарізку 7, яка на фігурі 1 зачеплюється з зовЦе роблять шляхом повертаннягайкового елеменішньою нарізкою 2 ходового гвинта 1 нта у другу позицію, щоб канал гайкового елемента з гладкими стінками став СПІВВІСНИМ з вищезгаХодовий гвинт 1 утворює елемент встановданим ходовим гвинтом, як показано на Фігурі 2 лення дози механізму для ІН'ЄКЦІЙ, у якому дозу встановлюють шляхом обертання ходового гвинта На Фігурі 2 поршневий шток 6 не показано 1 навколо осі Оскільки гайковий елемент не може Для виймання поршневого штоку гайковий елеобертатися, обертання ходового гвинта 2 загвинмент відсувають вліво на Фігурі 2 Витяжне зусилчує цей ходовий гвинт крізь гайковий елемент З ля передається на гайковий елемент від витягуваДозу встановлюють шляхом загвинчування ходольного елемента, який може керуватися вручну вого гвинта у напрямку, показаному стрілкою 8, і або автоматично, коли кришку відкрито для достузадану дозу вводять, рухаючи ходовий гвинт 1, не пу до відділення ампули Витягувальний елемент повертаючи його у зворотному напрямку, позначе(не показано) діє за допомогою сили, позначеної ному стрілкою 9 Рух ходового гвинта при ін'єкції стрілкою 13 на другому боці гайкового елемента, завдяки зачепленню нарізок 2 та 7 ходового гвинта діаметрально протилежному вищезгаданому перз гайковим елементом, ВІДПОВІДНО, передається на шому боку Сила, позначена стрілкою 13, разом з гайковий елемент 3 і через п'яту 4 та шарнірний силою, позначеною стрілкою 14, що виникає в репалець 5 - далі на поршневий шток 6, який рухазультаті опору вийманню, яку поршневий шток ється у напрямку, позначеному стрілкою 10 При справляє на гайковий елемент, надають гайці круін'єкції через рух ходового гвинта гайкового елетного моменту у площині, окресленій осями канамента 3 зазнає дії сили, яку показано стрілкою 11, і лу, що перетинаються Цей крутний момент відсуця сила спрямована на обертання гайкового елеває гайковий елемент у другу позицію, у якій канал мента 3 навколо шарнірного пальця 5 у напрямку, з гладкими стінками є СПІВВІСНИМ З ХОДОВИМ ГВИНякий приводить нарізки ходового гвинта та гайкоТОМ 1 і тримає гайковий елемент у цій повернутій вого елемента у більш щільне зачеплення позиції доти, доки діє витяжне зусилля При цій другій обертальній позиції гайкового елемента З Шляхом подальшого встановлення дози та цей гайковий елемент може рухатися уздовж хоІН'ЄКЦІЙ поршневий шток 6 рухається у крайню подового гвинта, коли верхівки нарізки 2 ходового зицію у напрямку, позначеному стрілкою 10, тобто, гвинта ковзаються уздовж гладких стінок каналу поршень, на якому діє поршневий шток 6, рухаєтьгайкового елемента 3 з гладкими стінками Нарізка ся по всьому картриджу Шляхом подальшого гайкового елемента виходить із стану зачеплення встановлення дози ходовий гвинт 1 було загвинз нарізкою 2 ходового гвинта 1, коли канал з нарізчено на всю довжину крізь гайковий елемент 3 у кою тепер перебуває у позиції, позначеній пунктинапрямку, позначеному стрілкою 8 Для того, щоб рними ЛІНІЯМИ 15 Гайковий елемент може бути можна було замінити картридж, поршневий шток 6 зміщений у напрямку його першої обертальної має бути вийнятий, і гайковий елемент має бути позиції, у якій нарізки ходового гвинта та гайкового пересунутий з одного кінця ходового гвинта 1 до елемента перебувають у стані зачеплення іншого Для того, щоб можна було здійснити таке пересування, зачеплення між нарізкою ходового ФІГ. 1 Підписано до друку 03 04 2003 р Тираж 39 прим ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24
