Пневматичний елемент “ні” нечіткої логіки

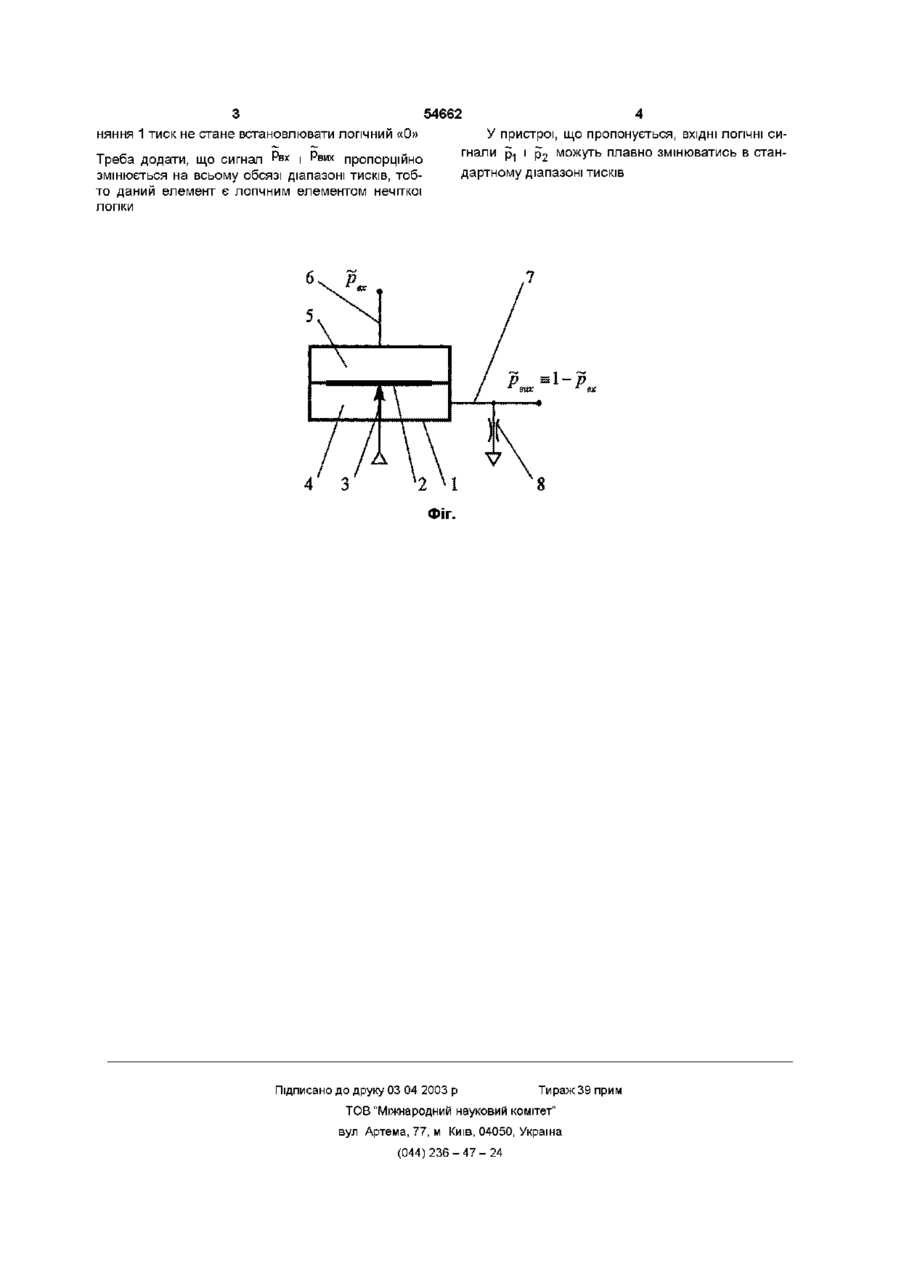

Пневматичний елемент «НІ» нечіткої логіки, що містить елемент порівняння мембранного типу і лінії зв'язку, який відрізняється тим, що з обох боків мембрани розташовано верхню та нижню камери порівняння, в нижній камері встановлено сопло, що дотикається до мембрани, а вихідний канал з'єднано з атмосферою через постійний дросель Пневматичні ЛОГІЧНІ елементи отримали широке розповсюдження в системах управління і регулювання Пневматичні ЛОГІЧНІ елементи використовуються для реалізації алгоритмів роботи виконавчих механізмів в системах управління різноманітними технологічними процесами Відомо пневматичний логічний елемент «НІ», що містить елемент порівняння мембранного типу і лінії зв'язку [див книгу Берендс Т К , Єфремова Т К , Тагаєвська А А , Юдицький С А «Елементи і схеми пневмоавтоматики» - М «Машинобудування», 1976 - 246 с ] - прийнятий за прототип Недоліком цього пневматичного логічного елемента є те, що ВХІДНІ пневматичні сигнали повинні приймати тільки два фіксованих значення «1» і «0», що відповідає тиску живлення та тиску атмосфери ВІДПОВІДНО Це знижує функціональні можливості пневматичного логічного елемента В основу винаходу поставлено задачу удосконалення пневматичного логічного елемента «НІ» шляхом того, що з обох боків мембрани розташовано верхню та нижню камери порівняння, а вихідний канал з'єднано з атмосферою через постійний дросель, що призведе до розширення функціональних можливостей пневматичних логічних елементів та спрощенню пневматичних систем керування Поставлена задача вирішується тим що в пневматичний елемент «НІ» нечіткої логіки, що містить елемент порівняння мембранного типу і лінії зв'язку, згідно винаходу, з обох боків мембрани розташовано верхню та нижню камери порівняння, в нижній камері встановлено сопло, що дотикаєть ся до мембрани, а вихідний канал з'єднано з атмосферою через постійний дросель В результаті, ЛОГІЧНІ сигнали на вході і виході пневматичного елементу «НІ» нечіткої логіки можуть приймати не тільки фіксовані значення ВІДПОВІДНІ «1» і «0», але й знаходитися в стандартному діапазоні тисків (для елементів середнього тиску 0,1 -0,14МПа) Дане технічне рішення пояснюється кресленням, (див Фіг) пневматичний логічний елемент «НІ» нечіткої логіки містить елемент порівняння 1 з мембраною 2, до якої дотикається сопло З З обох боків мембрани розташовані нижня 4 та верхня 5 камери До верхньої камери прикріплено вхідний канал 6, через який подається вхідний сигнал ^ вх Вихідний сигнал Рвих =1 ~Рвх береться з нижньої камери через канал 7, який з'єднано з атмосферою через постійний дросель 8 Пневматичний елемент «НІ» нечіткої логіки працює наступним чином при відсутності логічного сигналу на вході елементу ^ в х , центральна мембрана 2 під тиском у камері 4 піднімається, і на виході в каналі 7 тиск дорівнює ЛОГІЧНІЙ «1» При звеличенні рівня тиску у верхній камері 5, центральна мембрана 2 починає опускатись, причому величина зазору між нею та соплом 3 буде зменшуватись, що призведе до зменшення тиску у камері 4 завдяки постійному дроселю 8, і, як слід, на виході з цього пневматичного елементу, до того моменту, доки р в х не стане дорівнювати ЛОГІЧНІЙ «1», і на виході з пневматичного елементу порів (О (О ю З 54662 няння 1 тиск не стане встановлювати логічний «0» У пристрої, що пропонується, ВХІДНІ ЛОГІЧНІ сивх вих гнали р.| і р 2 можуть плавно змінюватись в стан~ Треба додати, що сигнал ^ і Р пропорційно дартному діапазоні тисків змінюється на всьому обсязі діапазоні тисків, тобто даний елемент є логічним елементом нечіткої ЛОГІКИ ФІГ. Підписано до друку 03 04 2003 р Тираж 39 прим ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24
