Газогенератор

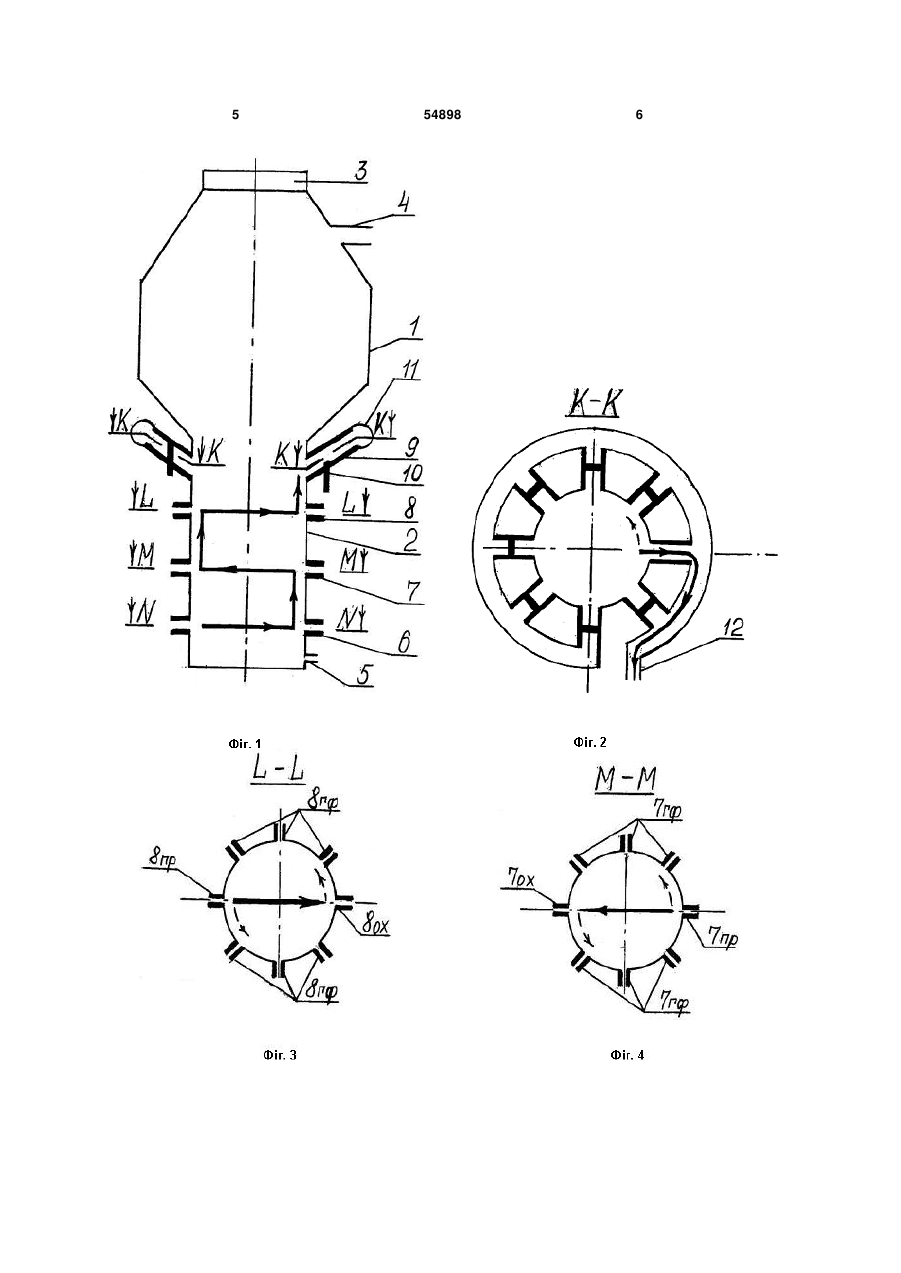

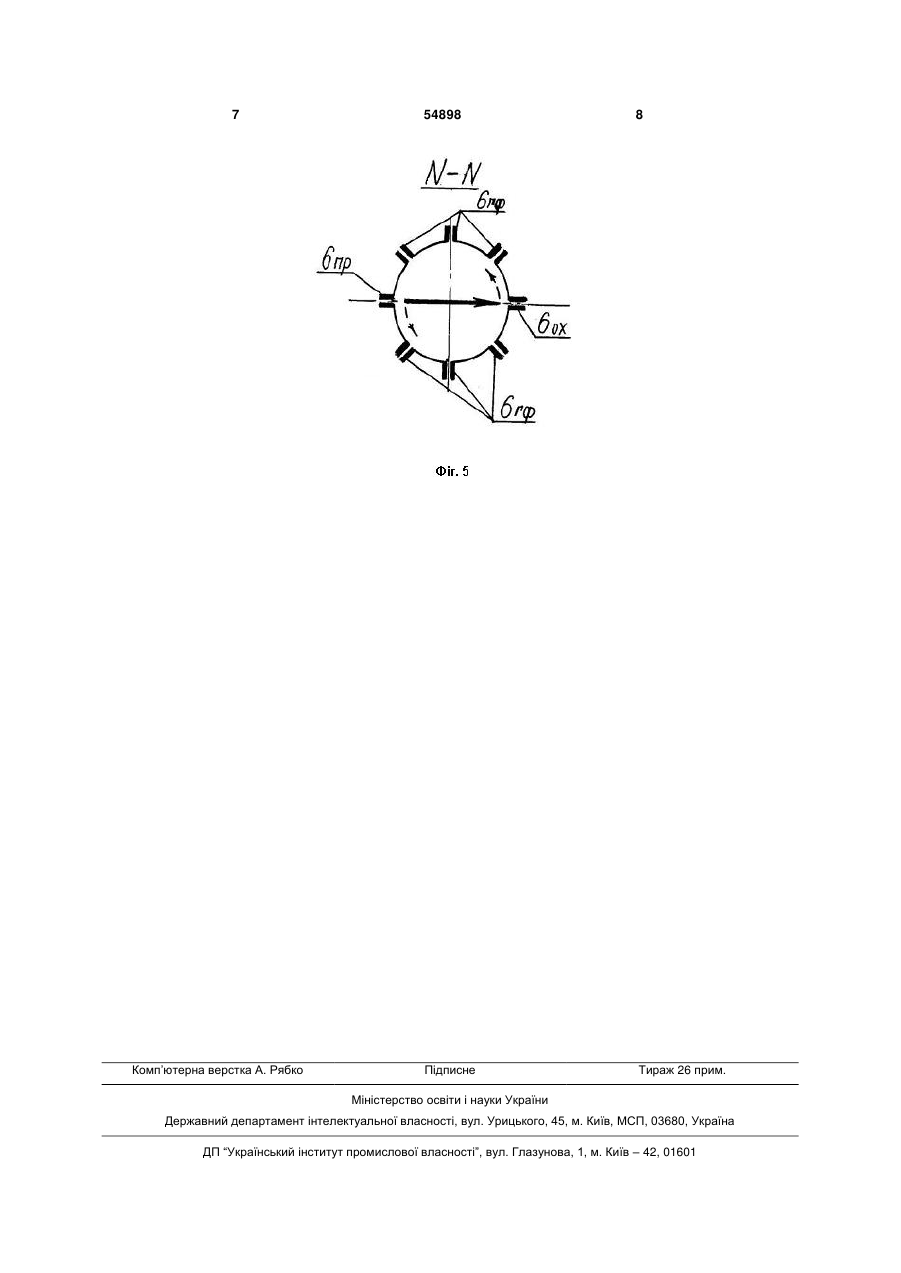

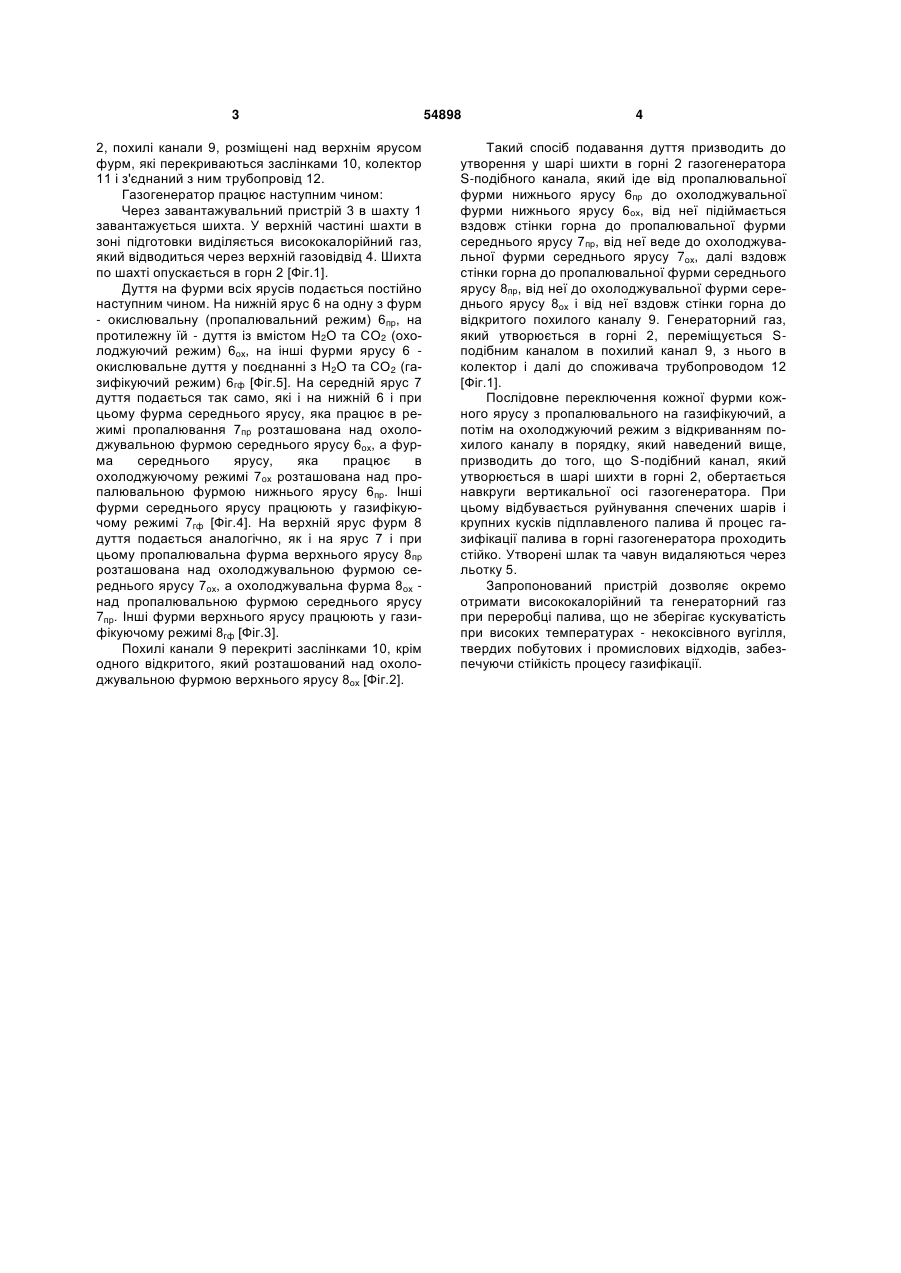

Газогенератор, який складається із шахти, завантажувального пристрою, газовідводу у верх 3 2, похилі канали 9, розміщені над верхнім ярусом фурм, які перекриваються заслінками 10, колектор 11 і з'єднаний з ним трубопровід 12. Газогенератор працює наступним чином: Через завантажувальний пристрій 3 в шахту 1 завантажується шихта. У верхній частині шахти в зоні підготовки виділяється висококалорійний газ, який відводиться через верхній газовідвід 4. Шихта по шахті опускається в горн 2 [Фіг.1]. Дуття на фурми всіх ярусів подається постійно наступним чином. На нижній ярус 6 на одну з фурм - окислювальну (пропалювальний режим) 6пр, на протилежну їй - дуття із вмістом Н2О та СО2 (охолоджуючий режим) 6ох, на інші фурми ярусу 6 окислювальне дуття у поєднанні з Н2О та СО2 (газифікуючий режим) 6гф [Фіг.5]. На середній ярус 7 дуття подається так само, які і на нижній 6 і при цьому фурма середнього ярусу, яка працює в режимі пропалювання 7пр розташована над охолоджувальною фурмою середнього ярусу 6ох, а фурма середнього ярусу, яка працює в охолоджуючому режимі 7ох розташована над пропалювальною фурмою нижнього ярусу 6пр. Інші фурми середнього ярусу працюють у газифікуючому режимі 7гф [Фіг.4]. На верхній ярус фурм 8 дуття подається аналогічно, як і на ярус 7 і при цьому пропалювальна фурма верхнього ярусу 8пр розташована над охолоджувальною фурмою середнього ярусу 7ох, а охолоджувальна фурма 8ох над пропалювальною фурмою середнього ярусу 7пр. Інші фурми верхнього ярусу працюють у газифікуючому режимі 8гф [Фіг.3]. Похилі канали 9 перекриті заслінками 10, крім одного відкритого, який розташований над охолоджувальною фурмою верхнього ярусу 8ох [Фіг.2]. 54898 4 Такий спосіб подавання дуття призводить до утворення у шарі шихти в горні 2 газогенератора S-подібного канала, який іде від пропалювальної фурми нижнього ярусу 6пр до охолоджувальної фурми нижнього ярусу 6ох, від неї підіймається вздовж стінки горна до пропалювальної фурми середнього ярусу 7пр, від неї веде до охолоджувальної фурми середнього ярусу 7ох, далі вздовж стінки горна до пропалювальної фурми середнього ярусу 8пр, від неї до охолоджувальної фурми середнього ярусу 8ох і від неї вздовж стінки горна до відкритого похилого каналу 9. Генераторний газ, який утворюється в горні 2, переміщується Sподібним каналом в похилий канал 9, з нього в колектор і далі до споживача трубопроводом 12 [Фіг.1]. Послідовне переключення кожної фурми кожного ярусу з пропалювального на газифікуючий, а потім на охолоджуючий режим з відкриванням похилого каналу в порядку, який наведений вище, призводить до того, що S-подібний канал, який утворюється в шарі шихти в горні 2, обертається навкруги вертикальної осі газогенератора. При цьому відбувається руйнування спечених шарів і крупних кусків підплавленого палива й процес газифікації палива в горні газогенератора проходить стійко. Утворені шлак та чавун видаляються через льотку 5. Запропонований пристрій дозволяє окремо отримати висококалорійний та генераторний газ при переробці палива, що не зберігає кускуватість при високих температурах - некоксівного вугілля, твердих побутових і промислових відходів, забезпечуючи стійкість процесу газифікації. 5 54898 6 7 Комп’ютерна верстка А. Рябко 54898 8 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
