Осаджуючий електрод електрофільтра

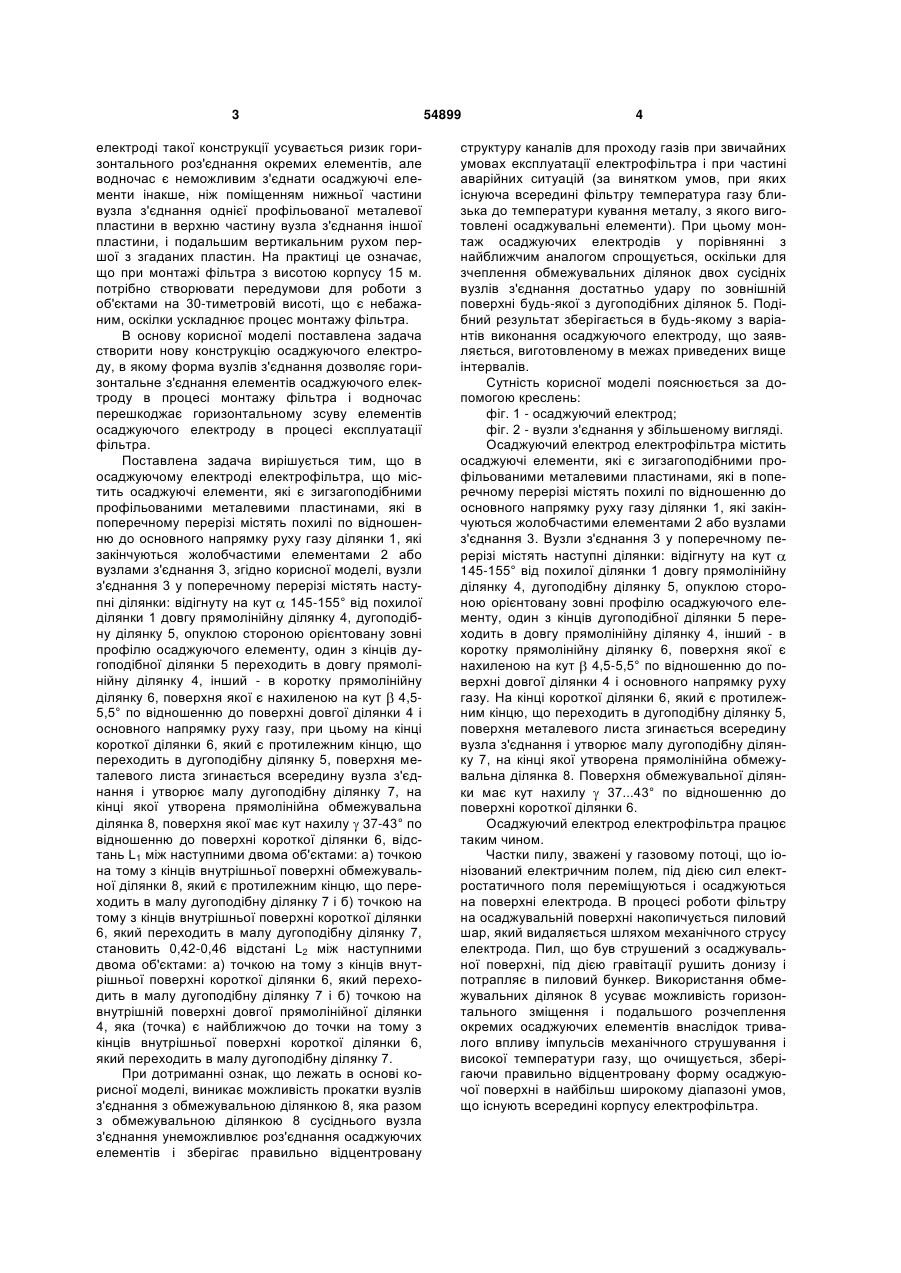

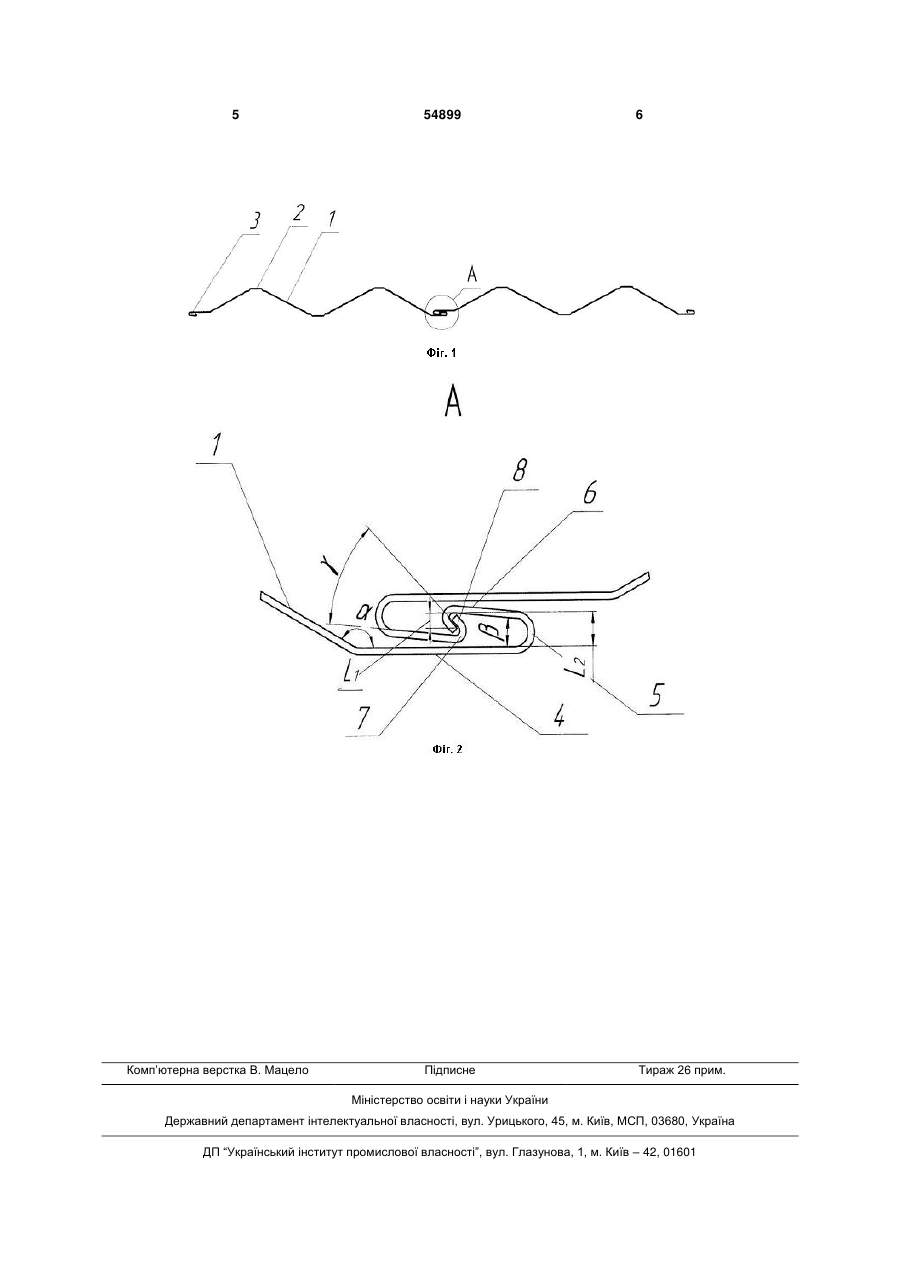

1. Осаджуючий електрод електрофільтра, що містить осаджуючі елементи, які є зигзагоподібними профільованими металевими пластинами, які в поперечному перерізі містять похилі по відношенню до основного напрямку руху газу ділянки 1, які закінчуються жолобчастими елементами 2 або вузлами з'єднання 3, який відрізняється тим, що вузли з'єднання 3 у поперечному перерізі містять наступні ділянки: відігнуту на кут 145-155° від похилої ділянки 1 довгу прямолінійну ділянку 4, дугоподібну ділянку 5, опуклою стороною орієнтовану зовні профілю осаджуючого елемента, один з кінців дугоподібної ділянки 5 переходить в довгу прямолінійну ділянку 4, інший - в коротку прямолінійну ділянку 6, поверхня якої є нахиленою на кут U 2 (19) 1 3 електроді такої конструкції усувається ризик горизонтального роз'єднання окремих елементів, але водночас є неможливим з'єднати осаджуючі елементи інакше, ніж поміщенням нижньої частини вузла з'єднання однієї профільованої металевої пластини в верхню частину вузла з'єднання іншої пластини, і подальшим вертикальним рухом першої з згаданих пластин. На практиці це означає, що при монтажі фільтра з висотою корпусу 15 м. потрібно створювати передумови для роботи з об'єктами на 30-тиметровій висоті, що є небажаним, оскілки ускладнює процес монтажу фільтра. В основу корисної моделі поставлена задача створити нову конструкцію осаджуючого електроду, в якому форма вузлів з'єднання дозволяє горизонтальне з'єднання елементів осаджуючого електроду в процесі монтажу фільтра і водночас перешкоджає горизонтальному зсуву елементів осаджуючого електроду в процесі експлуатації фільтра. Поставлена задача вирішується тим, що в осаджуючому електроді електрофільтра, що містить осаджуючі елементи, які є зигзагоподібними профільованими металевими пластинами, які в поперечному перерізі містять похилі по відношенню до основного напрямку руху газу ділянки 1, які закінчуються жолобчастими елементами 2 або вузлами з'єднання 3, згідно корисної моделі, вузли з'єднання 3 у поперечному перерізі містять наступні ділянки: відігнуту на кут 145-155° від похилої ділянки 1 довгу прямолінійну ділянку 4, дугоподібну ділянку 5, опуклою стороною орієнтовану зовні профілю осаджуючого елементу, один з кінців дугоподібної ділянки 5 переходить в довгу прямолінійну ділянку 4, інший - в коротку прямолінійну ділянку 6, поверхня якої є нахиленою на кут 4,55,5° по відношенню до поверхні довгої ділянки 4 і основного напрямку руху газу, при цьому на кінці короткої ділянки 6, який є протилежним кінцю, що переходить в дугоподібну ділянку 5, поверхня металевого листа згинається всередину вузла з'єднання і утворює малу дугоподібну ділянку 7, на кінці якої утворена прямолінійна обмежувальна ділянка 8, поверхня якої має кут нахилу 37-43° по відношенню до поверхні короткої ділянки 6, відстань L1 між наступними двома об'єктами: а) точкою на тому з кінців внутрішньої поверхні обмежувальної ділянки 8, який є протилежним кінцю, що переходить в малу дугоподібну ділянку 7 і б) точкою на тому з кінців внутрішньої поверхні короткої ділянки 6, який переходить в малу дугоподібну ділянку 7, становить 0,42-0,46 відстані L2 між наступними двома об'єктами: а) точкою на тому з кінців внутрішньої поверхні короткої ділянки 6, який переходить в малу дугоподібну ділянку 7 і б) точкою на внутрішній поверхні довгої прямолінійної ділянки 4, яка (точка) є найближчою до точки на тому з кінців внутрішньої поверхні короткої ділянки 6, який переходить в малу дугоподібну ділянку 7. При дотриманні ознак, що лежать в основі корисної моделі, виникає можливість прокатки вузлів з'єднання з обмежувальною ділянкою 8, яка разом з обмежувальною ділянкою 8 сусіднього вузла з'єднання унеможливлює роз'єднання осаджуючих елементів і зберігає правильно відцентровану 54899 4 структуру каналів для проходу газів при звичайних умовах експлуатації електрофільтра і при частині аварійних ситуацій (за винятком умов, при яких існуюча всередині фільтру температура газу близька до температури кування металу, з якого виготовлені осаджувальні елементи). При цьому монтаж осаджуючих електродів у порівнянні з найближчим аналогом спрощується, оскільки для зчеплення обмежувальних ділянок двох сусідніх вузлів з'єднання достатньо удару по зовнішній поверхні будь-якої з дугоподібних ділянок 5. Подібний результат зберігається в будь-якому з варіантів виконання осаджуючого електроду, що заявляється, виготовленому в межах приведених вище інтервалів. Сутність корисної моделі пояснюється за допомогою креслень: фіг. 1 - осаджуючий електрод; фіг. 2 - вузли з'єднання у збільшеному вигляді. Осаджуючий електрод електрофільтра містить осаджуючі елементи, які є зигзагоподібними профільованими металевими пластинами, які в поперечному перерізі містять похилі по відношенню до основного напрямку руху газу ділянки 1, які закінчуються жолобчастими елементами 2 або вузлами з'єднання 3. Вузли з'єднання 3 у поперечному перерізі містять наступні ділянки: відігнуту на кут 145-155° від похилої ділянки 1 довгу прямолінійну ділянку 4, дугоподібну ділянку 5, опуклою стороною орієнтовану зовні профілю осаджуючого елементу, один з кінців дугоподібної ділянки 5 переходить в довгу прямолінійну ділянку 4, інший - в коротку прямолінійну ділянку 6, поверхня якої є нахиленою на кут 4,5-5,5° по відношенню до поверхні довгої ділянки 4 і основного напрямку руху газу. На кінці короткої ділянки 6, який є протилежним кінцю, що переходить в дугоподібну ділянку 5, поверхня металевого листа згинається всередину вузла з'єднання і утворює малу дугоподібну ділянку 7, на кінці якої утворена прямолінійна обмежувальна ділянка 8. Поверхня обмежувальної ділянки має кут нахилу 37...43° по відношенню до поверхні короткої ділянки 6. Осаджуючий електрод електрофільтра працює таким чином. Частки пилу, зважені у газовому потоці, що іонізований електричним полем, під дією сил електростатичного поля переміщуються і осаджуються на поверхні електрода. В процесі роботи фільтру на осаджувальній поверхні накопичується пиловий шар, який видаляється шляхом механічного струсу електрода. Пил, що був струшений з осаджувальної поверхні, під дією гравітації рушить донизу і потрапляє в пиловий бункер. Використання обмежувальних ділянок 8 усуває можливість горизонтального зміщення і подальшого розчеплення окремих осаджуючих елементів внаслідок тривалого впливу імпульсів механічного струшування і високої температури газу, що очищується, зберігаючи правильно відцентровану форму осаджуючої поверхні в найбільш широкому діапазоні умов, що існують всередині корпусу електрофільтра. 5 Комп’ютерна верстка В. Мацело 54899 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
