Внутрішньоребристий висівний апарат

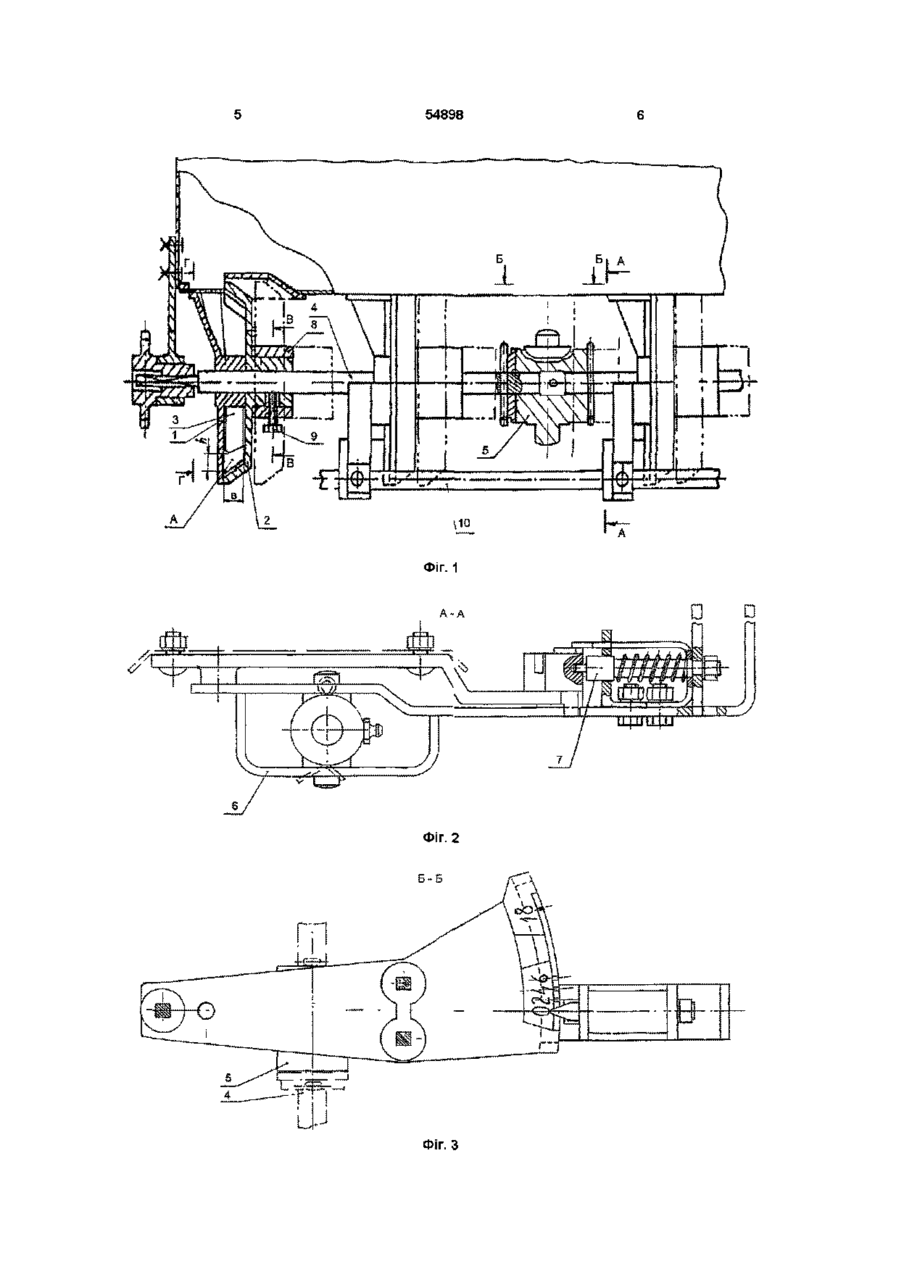

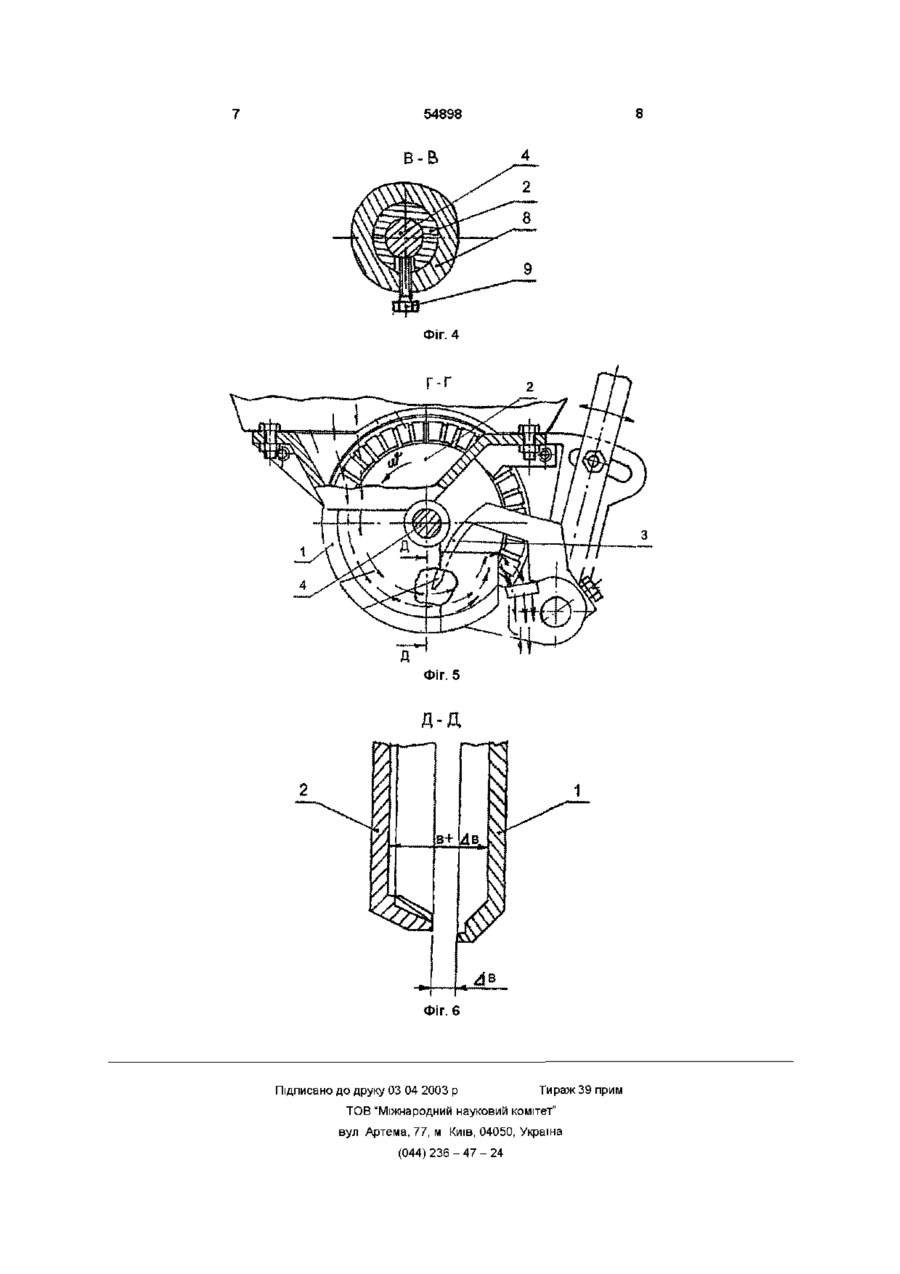

1 Внутрішньоребристий висівний апарат, який має корпус з висівним вікном, у підшипнику якого встановлено привідний вал з закріпленою на ньому котушкою, яка прилягає до торця корпуса, і ме ханізм регулювання норми висіву, виконаний у вигляді заслінки, що введена робочою частиною у зону висівного вікна, закріпленої на поворотному валу, та механізм групового спорожнення, який відрізняється тим, що привідний вал котушки з'єднано через втулку, яка шарнірно закріплена на валу, та важіль з штировим фіксатором, який обладнано циферблатом 2 Внутрішньоребристий висівний апарат за п 1, який відрізняється тим, що на хвостовик котушки зовні надіте кільце з гвинтом, який проходить крізь отвір у хвостовику котушки, діаметр якого більший за діаметр гвинта, і впирається в поверхню привідного вала котушки Винахід відноситься до галузі сільськогосподарського машинобудування, зокрема до посівної техніки і може бути використаний для підвищення універсальності зернотукових сівалок, обладнаних внутрішньоребристими висівними апаратами Відомий ВИСІВНИЙ апарат, що прийнято авторами як аналог [Авт св № 1702908 кп А 01 С 7/12, 1989], який має корпус закріплений на днищі бункера, висівний диск, встановлений на приводному валі, який є загальним для групи апаратів У боковій СТІНЦІ корпуса у зоні висівного вікна зроблений по дузі кола наскрізний паз через який у внутрішню порожнину апарата введена фігурна заслінка, яка виконана по дузі того ж радіусу, що й паз Заслінка закріплена на поводці, який жорстко встановлено на поворотному валі механізму регулювання норми висіву, який є загальним для групи висівних апаратів, що дозволяє встановлювати норму висіву для усієї групи апаратів переміщенням заслінок уверх або вниз за допомогою поворотного валу механізму 24512 кл А 01 С 7/12, 1998], який має корпус з висівним вікном та розміщеним за ним формуючим каналом у підшипнику якого встановлено привідний вал з закріпленою на ньому котушкою, що прилягає до торця корпусу Механізм регулювання норми висіву зроблено у вигляді заслінки, що введена робочою частиною у зону висівного вікна, закріпленою на поворотному валі На маточині котушки вільно посаджено втулку з радіальним отвором, який співпадає з пазом у маточині, у який встановлено шплінта, що з'єднує їх з приводним валом, а на ЗОВНІШНІЙ циліндричній поверхні втулки зроблено наплив з вгвинченим у ньому гвинтом, що торкає висівну котушку Висівна котушка апарата осьовим переміщенням приводного вала відводиться у бік від корпусу, відкриваючи внутрішню порожнину апарата для спорожнення його від залишків посівного матеріалу Недоліком цього висівного апарата є те, що виконання дугоподібного пазу у СТІНЦІ корпусу пов'язано з технологічною складністю, а також наявність цього пазу погіршує ЯКІСНІ показники висіву насіння дрібних розмірів Відомий внутрішньоребристий висівний апарат, що являється прототипом [Патент України № Недоліком цієї конструкції є наявність перекосу висівної котушки відносно валу приводу висівних апаратів та неможливість необхідного контакту и з корпусом Конструкцією апарата не передбачено можливість висіву насіння великих розмірів Задача, яку вирішує винахід, полягає в розширенні універсальності зернотукових сівалок за якістю висіву насіння не тільки дрібних та середніх розмірів, але й великих, а також в забезпеченні фіксації котушки на валу без перекосів, щоб вона 00 о> 00 ю 54898 могла щільно прилягати до корпуса, або забезпечувати щілину постійної ширини Поставлена задача вирішується завдяки тому, що привідний вал котушки з'єднано через втулку, яка шарнірно закріплена на валу, та важіль з штировим фіксатором, який обладнано циферблатом Фіксація котушки на приводному валу забезпечується тим, що на хвостовик котушки зовні надіте кільце з гвинтом, який проходить крізь отвір у хвостовику котушки, діаметр якого більший за діаметр гвинта, і впирається в поверхню приводного вала котушки Розроблена нова конструкція апарата дає можливість забезпечувати необхідні умови для висіву насіння великих розмірів за рахунок збільшення ширини висівного каналу Збільшення висівного каналу виконується шляхом відведення висівної котушки з приводним валом від корпусу апарата на визначену величину, яка забезпечує запобіганню процесу витікання насіння з апарата і менше чи дорівнює мінімальній товщині насінин, що висіваються В конструкції апарата передбачено фіксацію котушок на визначеній відстані від корпусу, тобто збільшення ширини висівного вікна для виконанняпроцесу висіву, а також забезпечення відведення котушок на потрібну відстань для виконання функції групового спорожнення Нова конструкція кріплення забезпечує фіксування висівної котушки на валу без перекосів, щоб вона мала змогу щільно та надійно прилягати до корпуса, або утворювати щілину постійної ширини На фіг 1 зображено частину висівної системи, що містить в собі декілька висівних апаратів з фіксатором вала приводута схема и руху На фіг 2 зображено бічний вигляд фіксатора вала проводу На фіг 3 зображено вигляд фіксатора вала приводу зверху На фіг 4 зображено переріз конструкції кріплення висівної котушки На фіг 5 зображено загальний бічний вигляд висівного внутрішньоребристого апарату На фіг 6 зображено переріз, який показує схему фіксації висівної котушки на певній відстані від корпусу апарата Внутрішньоребристий висівний апарат складається з корпусу 1, висівної котушки 2, механізму регулювання норми висіву, виконаного у вигляді заслінки 3, які утворюють висівне вікно А У підшипнику встановлено привідний вал 4 висівних котушок апаратів, який за допомогою втулки 5, шарнірно закріпленої на приводному валу, здійснює фіксацію котушок важелем 6 з штировим фіксатором 7, що обладнано циферблатом, на певній відстані від корпусу На хвостовик котушки зовні надіте кільце 8 з гвинтом 9, який проходить крізь отвір у хвостовику котушки, діаметр якого більший за діаметр гвинта, і впирається в поверхню приводного валу котушки Заслінка апарата введена робочою частиною у зону висівного вікна, та закріплена на поворотному валу 10 Працює висівний апарат таким чином Розмір ширини в висівного вікна А (див фіг 1), для збільшення універсальності внутрішньоребристого висівного апарата за висівом різного по розмірах насіння, вибирають по насінню, розмір якого найбільший по ширині С Відомо також, що мінімальний розмір ширини в висівного вікна повинен бути більшим за дві ширини максимального по розмірах насіння, тобто втщ > 2С Однак відомо також і те, що чим більше значення розміру в, тим доводиться значно зменшувати висоту h відкриття висівного вікна А заслінкою 3 (див фіг 1) для забезпечення висіву мінімальних норм дрібного насіння Але мінімальна величина висоти h відкриття висівного вікна теж обмежена втщ > 2С, щоб уникнути пошкодження насіння Атому при ВИСІВІ дрібного насіння необхідну мінімальну норму висіву отримують ще й за рахунок значного зменшення частоти обертання котушки, що негативно впливає на якість висіву Виходячи з наведеного вище, для забезпечення необхідної якості висіву як насіння дрібних, так й великих розмірів пропонуємо розмір ширини в висівного вікна вибирати за насінням з середнім розміром А для висіву насіння великих розмірів котушку 2 (див фіг 1 та фіг 6) відсувати від корпуса 1 апарата на величину Ав (див фіг 6), яка менша за мінімальну товщину а насінин, що висіваються і надійно фіксувати котушку у цьому положенні, тобто Дв < атщ, щоб вони не просипалися у створену щілину Завдяки цьому збільшується ширина (в + Дв) висівного вікна, що зменшує вірогідність пошкодження насіння великих розмірів і покращує якість його висіву Вал 4 (див фіг 1) висівного апарату, на якому закріплена котушка 2, через втулку 5 та важіль 6 з'єднано з штировим фіксатором 7 (див фіг 2 та фіг 3), який дозволяє надійно та точно фіксувати вал 4 а ВІДПОВІДНО Й котушку 2 на необхідній відстані Дв від корпуса апарата Для забезпечення фіксування котушки на валу без перекосів, щоб вона мала змогу щільно прилягати до корпуса, або забезпечувати щілину постійної ширини Дв, кріплення котушки 2 виконується за ДОПОМОГОЮ КІЛЬЦЯ 8 З ГВИНТОМ 9 (ДИВ фіГ 1), ЯКЄ надіте на хвостовик котушки Гвинт 9 проходить крізь отвір у хвостовику котушки, діаметр якого більший за діаметр гвинта (див фіг 4) При загвинчуванні гвинта 9 кільце 8 своїм протилежним боком від боку з гвинтом щільно притискує хвостовик котушки до поверхні вала 4 що й забезпечує надійний контакт котушки з корпусом апарата та закріплення її на валу без перекосів (див фіг 5) 54898 A-A Фіг. 2 Б-Б Фіг. З Фіг. 4 Фіг. 5 д-д в+ Фіг. 6 Підписано до друку 03 04 2003 р Тираж 39 прим ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24
