Формула / Реферат

Запірний клапан, що містить корпус, сідло, що встановлене в корпусі, направляючий кошик, запірний орган і пружину, що розташовані в направляючому кошику, при цьому один кінець пружини упирається в запірний орган і підтискає його до сідла, який відрізняється тим, що в нього введені стопор, опорна шайба, регулювальний гвинт, голчастий вентиль і механізм відкриття, корпус виконаний у формі циліндра і складається з основи і з'єднаних з нею вхідної кришки з вхідним отвором і вихідної кришки з вихідним отвором, у направляючому кошику виконані перший і другі прохідні отвори, а в основі корпуса виконані перший і другий канали, які сполучені між собою, при цьому сідло встановлене в основі корпуса на різі, направляючий кошик укріплений у сідлі за допомогою різі і закріплений в ньому за допомогою стопора, опорна шайба розміщена в направляючому кошику і у неї упирається другий кінець пружини, регулювальний гвинт встановлений у днищі направляючого кошика, упирається в опорну шайбу і має можливість переміщення для регулювання стиску пружини, голчастий вентиль встановлений в основі корпуса таким чином, що в закритому положенні його голка цілком перекриває прохід з першого каналу в другий канал, а у відкритому - прохід з першого каналу в другий канал відкритий, механізм відкриття запірного клапана встановлений у основі корпуса з боку вихідної кришки.

Текст

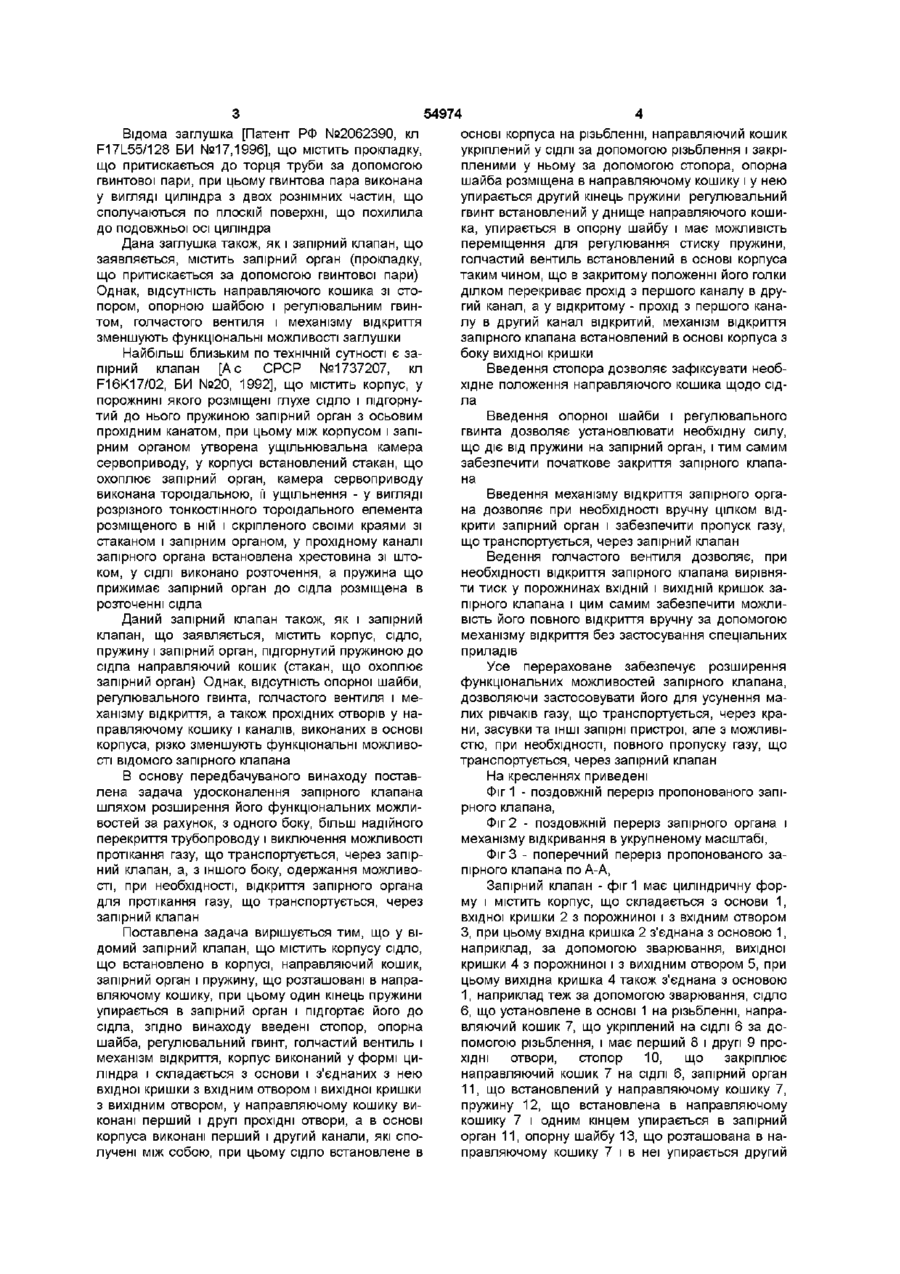

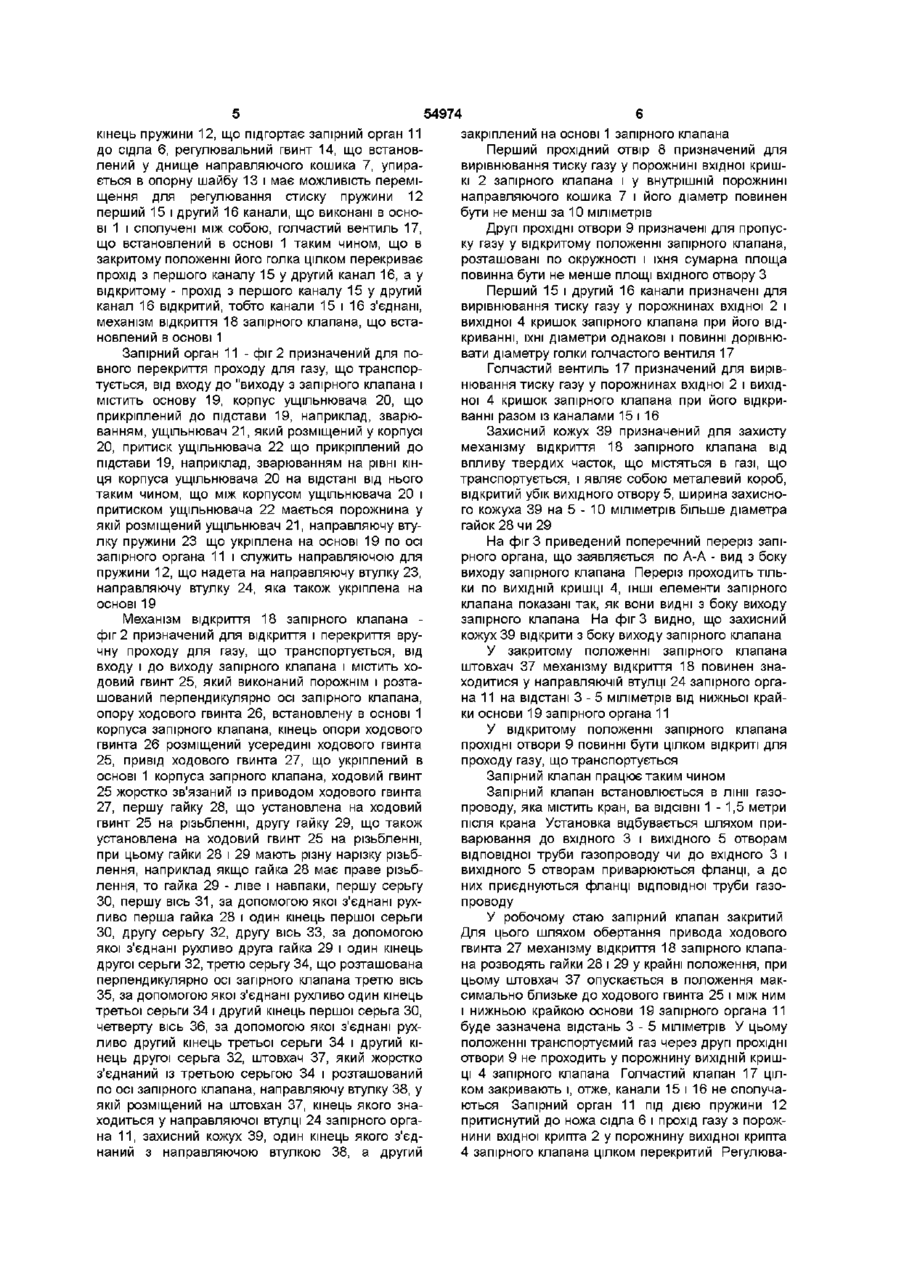

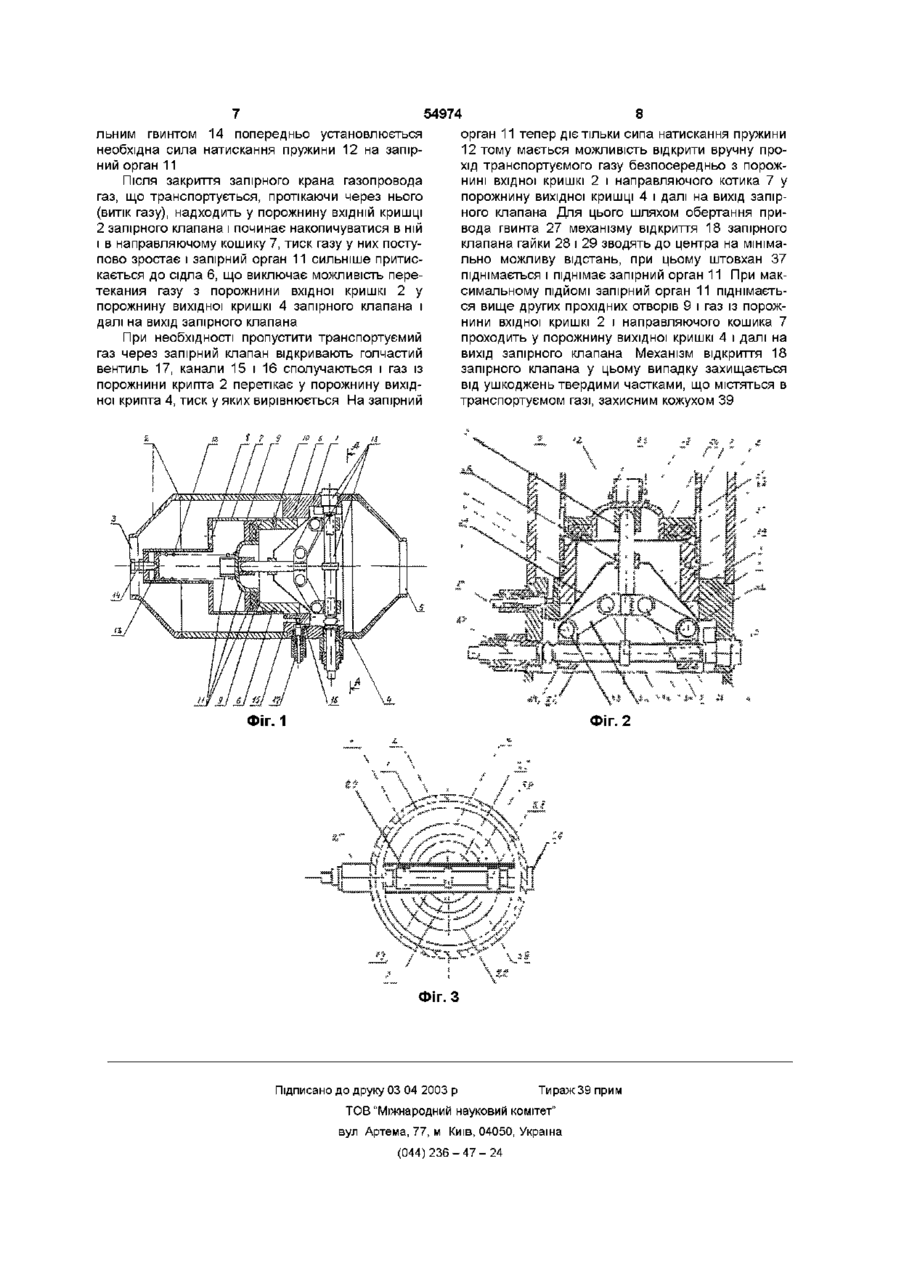

Запірний клапан, що містить корпус, сідло, що встановлене в корпусі, направляючий кошик, запірний орган і пружину, що розташовані в направляючому кошику, при цьому один кінець пружини упирається в запірний орган і підтискає його до сідла, який відрізняється тим, що в нього введені стопор, опорна шайба, регулювальний гвинт, голчастий вентиль і механізм відкриття, корпус виконаний у формі циліндра і складається з основи і з'єднаних з нею вхідної кришки з вхідним отвором і вихідної кришки з вихідним отвором, у на правляючому кошику виконані перший і другі прохідні отвори, а в основі корпуса виконані перший і другий канали, які сполучені між собою, при цьому сідло встановлене в основі корпуса на різі, направляючий кошик укріплений у СІДЛІ за допомогою різі і закріплений в ньому за допомогою стопора, опорна шайба розміщена в направляючому кошику і у неї упирається другий кінець пружини, регулювальний гвинт встановлений у днищі направляючого кошика, упирається в опорну шайбу і має можливість переміщення для регулювання стиску пружини, голчастий вентиль встановлений в основі корпуса таким чином, що в закритому положенні його голка цілком перекриває прохід з першого каналу в другий канал, а у відкритому прохід з першого каналу в другий канал відкритий, механізм відкриття запірного клапана встановлений у основі корпуса з боку вихідної кришки Передбачуваний винахід відноситься до арматуробудівництва, зокрема до запірних пристроїв і може бути використай в газовій промисловості у тепло й електроенергетиці й в інших галузях неродного господарства для перекриття потоків газу втих місцях газопроводів, у яких перекриття потоку проводяться не частіше, ніж один - два рази за зміну, і в яких неприпустимі чи небажані витоки газу, наприклад, газу у свічкових ЛІНІЯХ на підприємствах газової промисловості Відомий запірний клапан [А с СРСР №1596166, кл F16K11/12 БИ №36, 1990], що містить розміщені в корпусі сідло і затвор, розташований у ВХІДНІЙ порожнині навантажений пружиною поршневий чуттєвий елемент, причому затвор зв'язаний штоком з чуттєвим елементом, а надпоршнева порожнина сполучена через отвір у штоку, що виконай східчастим, із вхідною порожниною, у корпусі жорстко закріплені засувка і стрижень зі стовщенням на КІННІ, розташованим у меншій ступені осьового отвору штока й утворюючим з ним дросельну пару при закритому положенні клапана на штоку жорстко закріплений знімач із заплічками, а на стрижні - рухомопідпружинена втулка з двома фланцями, розташованими з можливістю взаємодії одного з них із засувкою, а іншого - зі знімачем і штоком, причому в останньому фланці виконані дросельні отвори Даний запірний клапан також, як і запірний клапан, що заявляється, містить корпус, сідло і запірний орган (затвор) Однак відсутність направляючого кошика зі статором, опорною шайбою і регулювальним гвинтом, голчастого вентиля і механізму відкриття зменшують функціональні можливості відомого запірного клапана Відомий запірний пристрій [Патент РФ №2036371, кл F17C13/00, БИ №15, 1995], що мстить корпус, з'єднаний із заправним апаратом і розташований у корпусі клапан, взаємодіючий із заправним апаратом, два послідовно встановлені за клапаном ущільнювальні засоби, перше з яких виконано у вигляді кришки, що ущільнюється в корпусі, закріпленої в корпусі за допомогою різьбового з'єднання, а друге - у вигляді заглушки, жорстко приєднаної до корпусу Даний запірний пристрій також, як і запірний клапан, що заявляється, містить корпус, сідло і клапан Однак, відсутність направляючого кошика зі стопором, опорною шайбою і регулювальним гвинтом, голчастого вентиля і механізму відкриття зменшують функціональні можливості відомого запірного пристрою ю 54974 Відома заглушка [Патент РФ №2062390, кл F17L55/128 БИ №17,1996], що містить прокладку, що притискається до торця труби за допомогою гвинтової пари, при цьому гвинтова пара виконана у вигляді циліндра з двох рознімних частин, що сполучаються по плоскій поверхні, що похилила до подовжньої осі циліндра Дана заглушка також, як і запірний клапан, що заявляється, містить запірний орган (прокладку, що притискається за допомогою гвинтової пари) Однак, відсутність направляючого кошика зі стопором, опорною шайбою і регулювальним гвинтом, голчастого вентиля і механізму відкриття зменшують функціональні можливості заглушки Найбільш близьким по технічній сутності є запірний клапан [Ас СРСР №1737207, кл F16K17/02, БИ №20, 1992], що містить корпус, у порожнині якого розміщені глухе сідло і підгорнутий до нього пружиною запірний орган з осьовим прохідним канатом, при цьому між корпусом і запірним органом утворена ущільнювальна камера сервоприводу, у корпусі встановлений стакан, що охоплює запірний орган, камера сервоприводу виконана тороїдальною, її ущільнення - у вигляді розрізного тонкостінного тороїдального елемента розміщеного в ній і скріпленого своїми краями зі стаканом і запірним органом, у прохідному каналі запірного органа встановлена хрестовина зі штоком, у СІДЛІ виконано розточення, а пружина що прижимає запірний орган до сідла розміщена в розточенні сідла Даний запірний клапан також, як і запірний клапан, що заявляється, містить корпус, сідло, пружину і запірний орган, підгорнутий пружиною до сідла направляючий кошик (стакан, що охоплює запірний орган) Однак, відсутність опорної шайби, регулювального гвинта, голчастого вентиля і механізму відкриття, а також прохідних отворів у направляючому кошику і каналів, виконаних в основі корпуса, різко зменшують функціональні можливості відомого запірного клапана В основу передбачуваного винаходу поставлена задача удосконалення запірного клапана шляхом розширення його функціональних можливостей за рахунок, з одного боку, більш надійного перекриття трубопроводу і виключення можливості протікання газу, що транспортується, через запірний клапан, а, з іншого боку, одержання можливості, при необхідності, відкриття запірного органа для протікання газу, що транспортується, через запірний клапан Поставлена задача вирішується тим, що у відомий запірний клапан, що містить корпусу сідло, що встановлено в корпусі, направляючий кошик, запірний орган і пружину, що розташовані в направляючому кошику, при цьому один кінець пружини упирається в запірний орган і підгортає його до сідла, згідно винаходу введені стопор, опорна шайба, регулювальний гвинт, голчастий вентиль і механізм відкриття, корпус виконаний у формі циліндра і складається з основи і з'єднаних з нею вхідної кришки з вхідним отвором і вихідної кришки з вихідним отвором, у направляючому кошику виконані перший і другі прохідні отвори, а в основі корпуса виконані перший і другий канали, які сполучені між собою, при цьому сідло встановлене в основі корпуса на різьбленні, направляючий кошик укріплений у СІДЛІ за допомогою різьблення і закріпленими у ньому за допомогою стопора, опорна шайба розміщена в направляючому кошику і у нею упирається другий кінець пружини регулювальний гвинт встановлений у днище направляючого кошика, упирається в опорну шайбу і має можливість переміщення для регулювання стиску пружини, голчастий вентиль встановлений в основі корпуса таким чином, що в закритому положенні його голки ділком перекриває прохід з першого каналу в другий канал, а у відкритому - прохід з першого каналу в другий канал відкритий, механізм відкриття запірного клапана встановлений в основі корпуса з боку вихідної кришки Введення стопора дозволяє зафіксувати необхідне положення направляючого кошика щодо сідла Введення опорної шайби і регулювального гвинта дозволяє установлювати необхідну силу, що діє від пружини на запірний орган, і тим самим забезпечити початкове закриття запірного клапана Введення механізму відкриття запірного органа дозволяє при необхідності вручну цілком відкрити запірний орган і забезпечити пропуск газу, що транспортується, через запірний клапан Ведення голчастого вентиля дозволяє, при необхідності відкриття запірного клапана вирівняти тиск у порожнинах ВХІДНІЙ І ВИХІДНІЙ кришок запірного клапана і цим самим забезпечити можливість його повного відкриття вручну за допомогою механізму відкриття без застосування спеціальних приладів Усе перераховане забезпечує розширення функціональних можливостей запірного клапана, дозволяючи застосовувати його для усунення малих рівчаків газу, що транспортується, через крани, засувки та ІНШІ запірні пристрої, але з можливістю, при необхідності, повного пропуску газу, що транспортується, через запірний клапан На кресленнях приведені Фіг 1 - поздовжній переріз пропонованого запірного клапана, Фіг 2 - поздовжній переріз запірного органа і механізму відкривання в укрупненому масштабі, Фіг 3 - поперечний переріз пропонованого запірного клапана по А-А, Запірний клапан - фіг 1 має циліндричну форму і містить корпус, що складається з основи 1, вхідної кришки 2 з порожниної і з вхідним отвором З, при цьому вхідна кришка 2 з'єднана з основою 1, наприклад, за допомогою зварювання, вихідної кришки 4 з порожниної і з вихідним отвором 5, при цьому вихідна кришка 4 також з'єднана з основою I, наприклад теж за допомогою зварювання, сідло 6, що установлене в основі 1 на різьбленні, направляючий кошик 7, що укріплений на СІДЛІ 6 за допомогою різьблення, і має перший 8 і другі 9 прохідні отвори, стопор 10, що закріплює направляючий кошик 7 на СІДЛІ 6, запірний орган I I , що встановлений у направляючому кошику 7, пружину 12, що встановлена в направляючому кошику 7 і одним кінцем упирається в запірний орган 11, опорну шайбу 13, що розташована в направляючому кошику 7 і в неї упирається другий 54974 кінець пружини 12, що підгортає запірний орган 11 до сідла 6, регулювальний гвинт 14, що встановлений у днище направляючого кошика 7, упирається в опорну шайбу 13 і має можливість переміщення для регулювання стиску пружини 12 перший 15 і другий 16 канали, що виконані в основі 1 і сполучені між собою, голчастий вентиль 17, що встановлений в основі 1 таким чином, що в закритому положенні його голка цілком перекриває прохід з першого каналу 15 у другий канал 16, а у відкритому - прохід з першого каналу 15 у другий канал 16 відкритий, тобто канали 15 і 16 з'єднані, механізм відкриття 18 запірного клапана, що встановлений в основі 1 Запірний орган 11 - фіг 2 призначений для повного перекриття проходу для газу, що транспортується, від входу до "виходу з запірного клапана і містить основу 19, корпус ущільнювача 20, що прикріплений до підстави 19, наприклад, зварюванням, ущільнювач 21, який розміщений у корпусі 20, притиск ущільнювача 22 що прикріплений до підстави 19, наприклад, зварюванням на рівні кінця корпуса ущільнювача 20 на відстані від нього таким чином, що між корпусом ущільнювача 20 і притиском ущільнювача 22 мається порожнина у якій розміщений ущільнювач 21, направляючу втулку пружини 23 що укріплена на основі 19 по осі запірного органа 11 і служить направляючою для пружини 12, що надета на направляючу втулку 23, направляючу втулку 24, яка також укріплена на основі 19 Механізм відкриття 18 запірного клапана фіг 2 призначений для відкриття і перекриття вручну проходу для газу, що транспортується, від входу і до виходу запірного клапана і містить ходовий гвинт 25, який виконаний порожнім і розташований перпендикулярно осі запірного клапана, опору ходового гвинта 26, встановлену в основі 1 корпуса запірного клапана, кінець опори ходового гвинта 26 розміщений усередині ходового гвинта 25, привід ходового гвинта 27, що укріплений в основі 1 корпуса загірного клапана, ходовий гвинт 25 жорстко зв'язаний із приводом ходового гвинта 27, першу гайку 28, що установлена на ходовий гвинт 25 на різьбленні, другу гайку 29, що також установлена на ходовий гвинт 25 на різьбленні, при цьому гайки 28 і 29 мають різну нарізку різьблення, наприклад якщо гайка 28 має праве різьблення, то гайка 29 - ліве і навпаки, першу серьгу ЗО, першу вісь 31, за допомогою якої з'єднані рухливо перша гайка 28 і один кінець першої серьги ЗО, другу серьгу 32, другу вісь 33, за допомогою якої з'єднані рухливо друга гайка 29 і один кінець другої серьги 32, третю серьгу 34, що розташована перпендикулярно осі загірного клапана третю вісь 35, за допомогою якої з'єднані рухливо один кінець третьої серьги 34 і другий кінець першої серьга ЗО, четверту вісь 36, за допомогою якої з'єднані рухливо другий кінець третьої серьги 34 і другий кінець другої серьга 32, штовхач 37, який жорстко з'єднаний із третьою серьгою 34 і розташований по осі запірного клапана, направляючу втулку 38, у якій розміщений на штовхан 37, кінець якого знаходиться у направляючої втулці 24 запірного органа 11, захисний кожух 39, один кінець якого з'єднаний з направляючою втулкою 38, а другий закріплений на основі 1 запірного клапана Перший прохідний отвір 8 призначений для вирівнювання тиску газу у порожнині вхідної кришкі 2 запірного клапана і у внутрішній порожнині направляючого кошика 7 і його діаметр повинен бути не менш за 10 міліметрів Другі прохідні отвори 9 призначені для пропуску газу у відкритому положенні запірного клапана, розташовані по окружності і їхня сумарна площа повинна бути не менше площі вхідного отвору З Перший 15 і другий 16 канали призначені для вирівнювання тиску газу у порожнинах вхідної 2 і вихідної 4 кришок запірного клапана при його відкриванні, їхні діаметри однакові і повинні дорівнювати діаметру голки голчастого вентиля 17 Голчастий вентиль 17 призначений для вирівнювання тиску газу у порожнинах вхідної 2 і вихідної 4 кришок запірного клапана при його відкриванні разом із каналами 15 і 16 Захисний кожух 39 призначений для захисту механізму відкриття 18 запірного клапана від впливу твердих часток, що містяться в газі, що транспортується, і являє собою металевий короб, відкритий убік вихідного отвору 5, ширина захисного кожуха 39 на 5 - 10 міліметрів більше діаметра гайок 28 чи 29 На фіг 3 приведений поперечний переріз запірного органа, що заявляється по А-А - вид з боку виходу запірного клапана Переріз проходить тільки по ВИХІДНІЙ кришці 4, ІНШІ елементи запірного клапана показані так, як вони видні з боку виходу запірного клапана На фіг 3 видно, що захисний кожух 39 відкрити з боку виходу запірного клапана У закритому положенні запірного клапана штовхач 37 механізму відкриття 18 повинен знаходитися у направляючій втулці 24 запірного органа 11 на відстані 3 - 5 міліметрів від нижньої крайки основи 19 запірного органа 11 У відкритому положенні запірного клапана прохідні отвори 9 повинні бути цілком відкриті для проходу газу, що транспортується Запірний клапан працює таким чином Запірний клапан встановлюється в лінії газопроводу, яка містить кран, ва ВІДСІВНІ 1-1,5 метри після крана Установка відбувається шляхом приварювання до вхідного 3 і вихідного 5 отворам відповідної труби газопроводу чи до вхідного 3 і вихідного 5 отворам приварюються фланці, а до них приєднуються фланці відповідної труби газопроводу У робочому стаю запірний клапан закритий Для цього шляхом обертання привода ходового гвинта 27 механізму відкриття 18 запірного клапана розводять гайки 28 і 29 у крайні положення, при цьому штовхач 37 опускається в положення максимально близьке до ходового гвинта 25 і між ним і нижньою крайкою основи 19 запірного органа 11 буде зазначена відстань 3 - 5 міліметрів У цьому положенні транспортуємий газ через другі прохідні отвори 9 не проходить у порожнину ВИХІДНІЙ кришці 4 запірного клапана Голчастий клапан 17 цілком закривають і, отже, канали 15 і 16 не сполучаються Запірний орган 11 під дією пружини 12 притиснутий до ножа сідла 6 і прохід газу з порожнини вхідної крипта 2 у порожнину вихідної крипта 4 запірного клапана цілком перекритий Регулюва 54974 льним гвинтом 14 попередньо установлюється необхідна сила натискання пружини 12 на запірний орган 11 Після закриття запірного крана газопровода газ, що транспортується, протікаючи через нього (витік газу), надходить у порожнину ВХІДНІЙ кришці 2 запірного клапана і починає накопичуватися в ній і в направляючому кошику 7, тиск газу у них поступово зростає і запірний орган 11 сильніше притискається до сідла 6, що виключає можливість перетекания газу з порожнини вхідної кришкі 2 у порожнину вихідної кришкі 4 запірного клапана і далі на вихід запірного клапана При необхідності пропустити транспортуємий газ через запірний клапан відкривають голчастий вентиль 17, канали 15 і 16 сполучаються і газ із порожнини крипта 2 перетікає у порожнину вихідної крипта 4, тиск у яких вирівнюється На запірний 8 орган 11 тепер діє тільки сипа натискання пружини 12 тому мається можливість відкрити вручну прохід транспортуємого газу безпосередньо з порожнині вхідної кришкі 2 і направляючого котика 7 у порожнину вихідної кришці 4 і далі на вихід запірного клапана Для цього шляхом обертання привода гвинта 27 механізму відкриття 18 запірного клапана гайки 28 і 29 зводять до центра на мінімально можливу відстань, при цьому штовхан 37 піднімається і піднімає запірний орган 11 При максимальному ПІДЙОМІ запірний орган 11 піднімається вище других прохідних отворів 9 і газ із порожнини вхідної кришкі 2 і направляючого кошика 7 проходить у порожнину вихідної кришкі 4 і далі на вихід запірного клапана Механізм відкриття 18 запірного клапана у цьому випадку захищається від ушкоджень твердими частками, що містяться в транспортуємом газі, захисним кожухом 39 Фіг. 2 Фіг. З Підписано до друку 03 04 2003 р Тираж 39 прим ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24

Дивитися

Додаткова інформація

Назва патенту англійською

Shutoff valve

Автори англійською

Khoruzhevskyi Oleksandr Borysovych

Назва патенту російською

Запорный клапан

Автори російською

Хоружевский Александр Борисович

МПК / Мітки

МПК: F16K 17/02

Мітки: клапан, запірний

Код посилання
