Клапан запірний

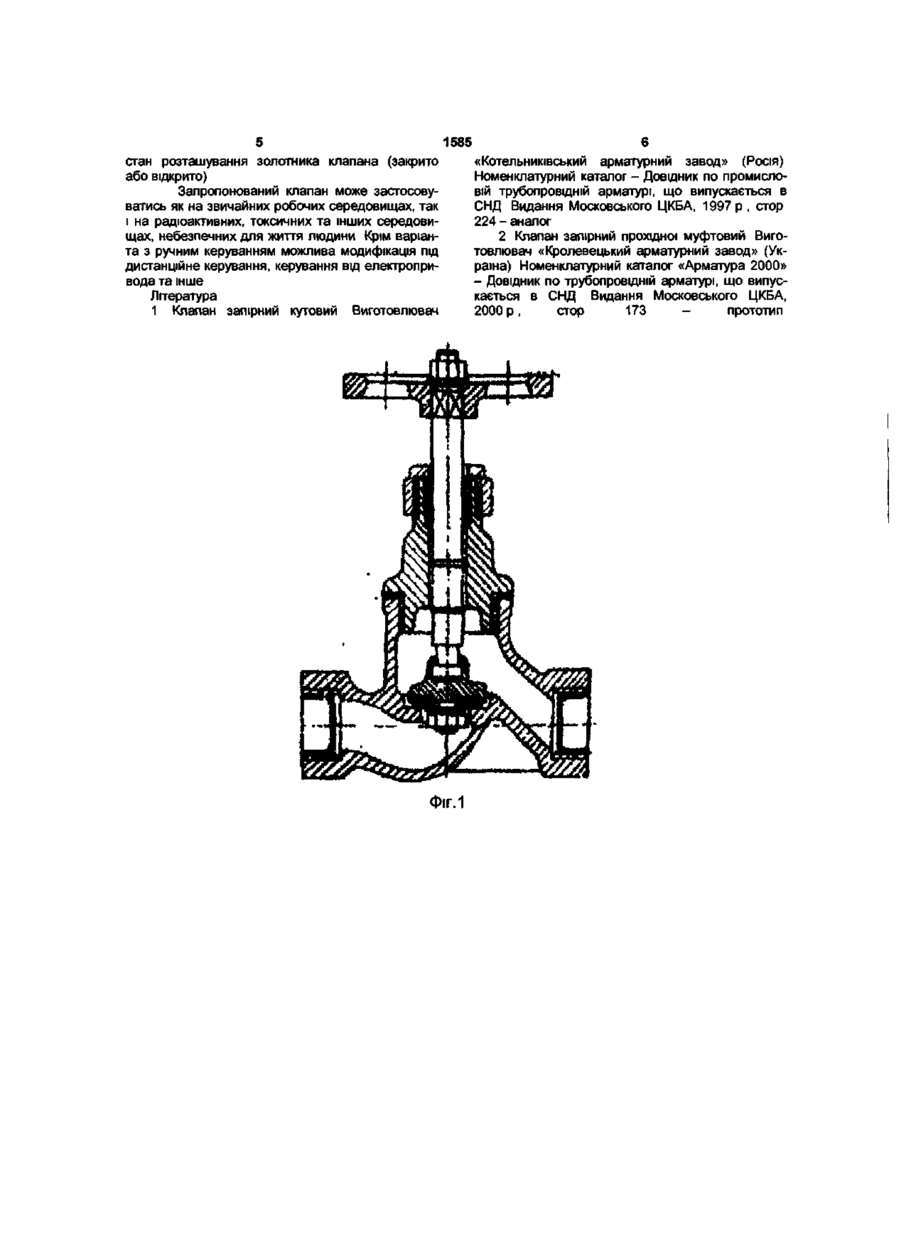

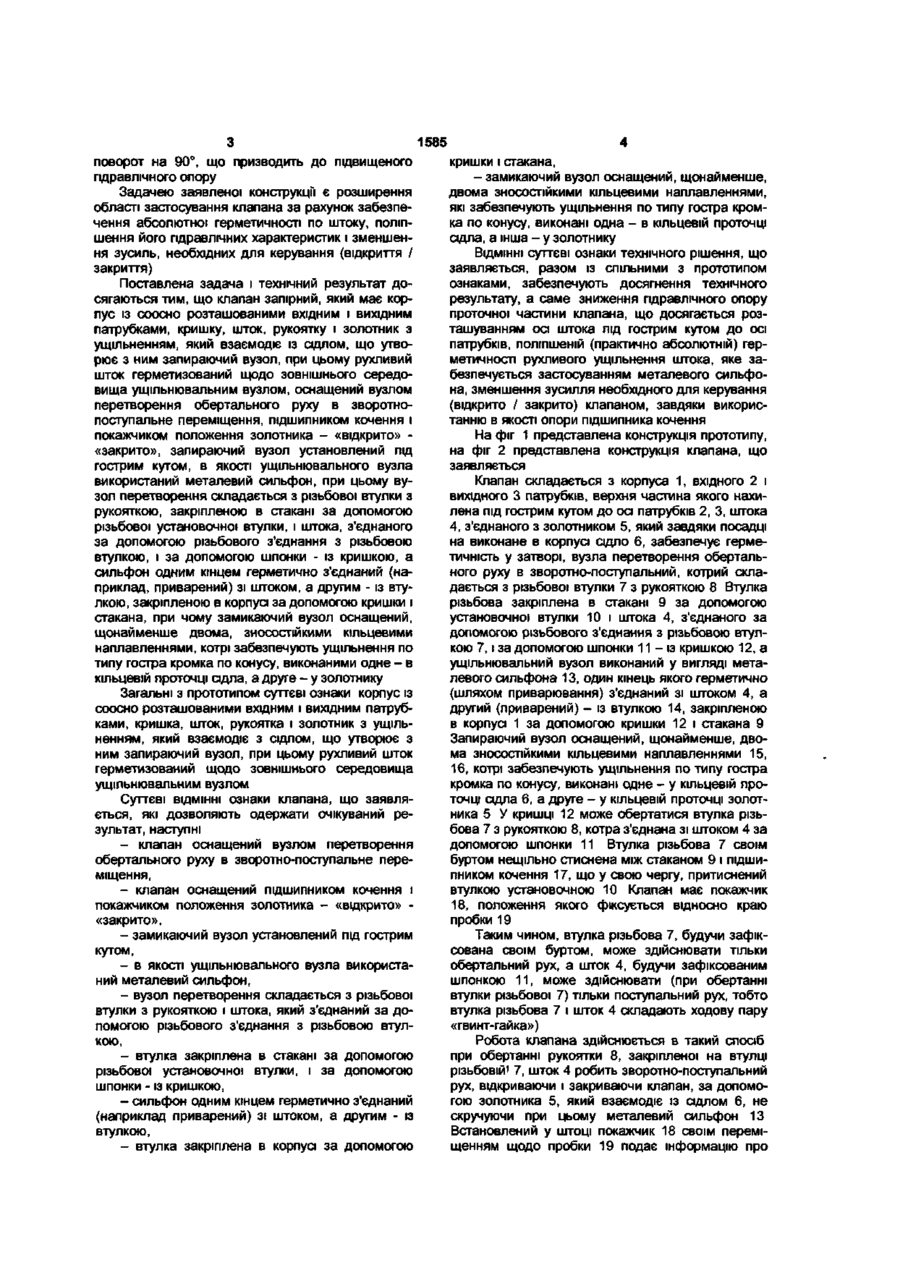

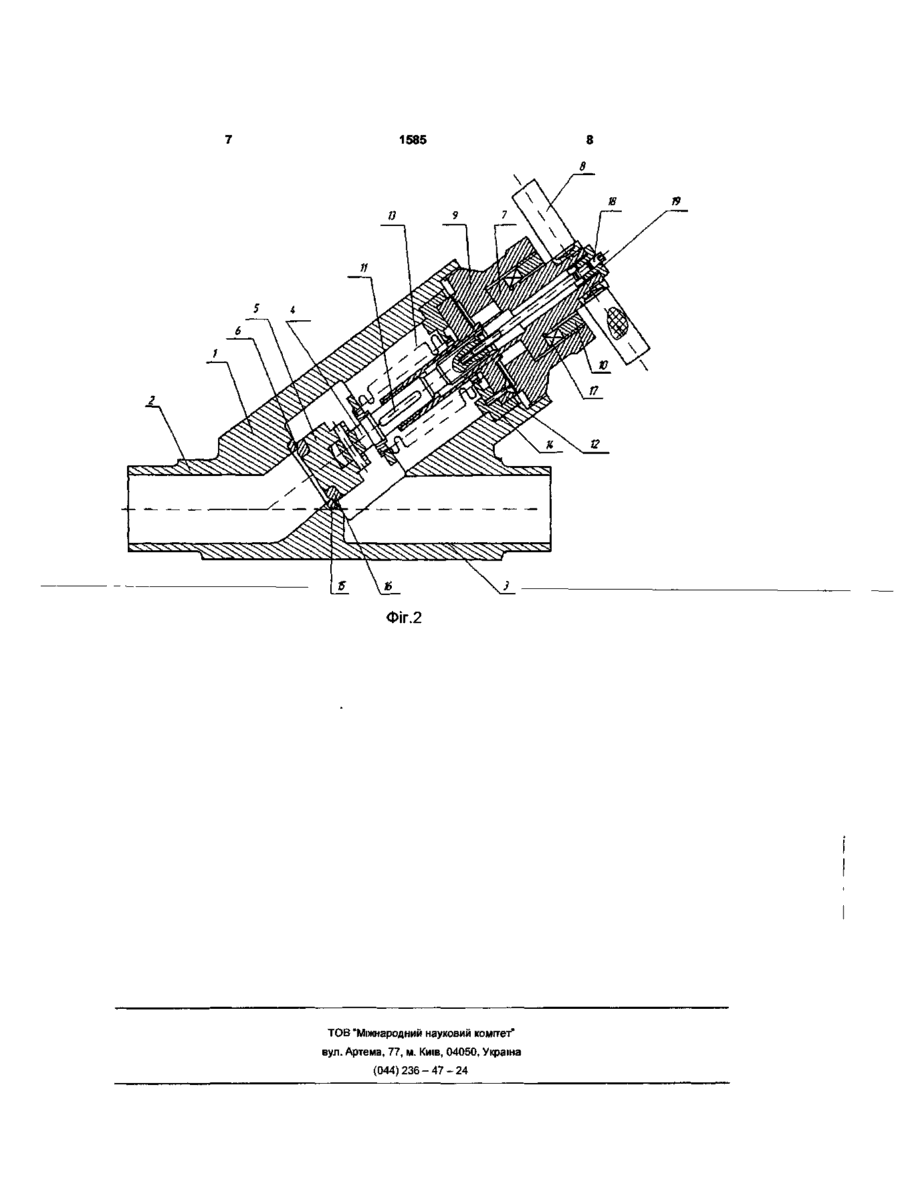

Клапан запірний, який має корпус із СПІВВІСНО розташованими вхідним і вихідним патрубками, кришку, шток, рукоятку і золотник з ущільненням, який взаємодіє із сідлом, що утворює з ним запірний вузол, при цьому рухливий шток герметизований щодо зовнішнього середовища ущільнювальним вузлом, який відрізняється тим, що клапан оснащений вузлом перетворення обертального руху в зворотно-поступальне пере Корисна модель клапана запірного відноситься до трубопровідної арматури, служить для відкриття і/або повного перекриття ділянки трубопроводу, по якому проходить робоче середовище, може бути використана в різних технологічних ЛІНІЯХ І промислових установках Відома конструкція клапана запірного виробництва Котельниковського арматурного заводу (Росія) [1] Клапан з ручним керуванням містить корпус з кутовим розташуванням вхідного і вихідного патрубків, сідло, золотник з елементом, що ущільнює, з'єднаний зі штоком, що має можливість виконувати обертально-поступальний рух за допомогою закріпленої на ньому рукоятки (маховика) Рухливе ущільнення штока відносно зовнішнього середовища здійснюється декількома витками набивки, розміщеної в сальниковій камері і затиснули сальниковою гайкою Недоліками цієї конструкції є - недостатня герметичність по штоку в МІСЦІ його ущільнення сальниковою набивкою, яка зростає в міру збільшення фізичного зносу, що унеможливлює застосування такого клапана на токсич міщення, підшипником кочення і покажчиком положення золотника - «відкрито»-«закрито», запірний вузол установлений під гострим кутом, як ущільнювальний вузол використаний металевий сильфон, при цьому вузол перетворення складається з нарізної втулки з рукояткою, закріпленої в стакані за допомогою нарізної встановлювальної втулки, і штока, з'єднаного за допомогою нарізного з'єднання з нарізною втулкою, і за допомогою шпонки - із кришкою, а сильфон одним кінцем герметично з'єднаний (наприклад приварений) зі штоком, а другим - із втулкою, закріпленою в корпусі за допомогою кришки і стакана, причому запірний вузол оснащений, щонайменше двома, зносостійкими кільцевими наплавленнями, котрі забезпечують ущільнення по типу гостра кромка по конусу, виконаними одне в кільцевій проточці сідла, а друге - у золотнику них, радіоактивних і інших небезпечних середовищах, - підвищений гідравлічний опір, викликаний тим, що осі штока і патрубків розташовані під прямим кутом, що утрудняє прохід робітничого середовища по проточній частині клапана, - необхідність прикладання значних зусиль під час відкриття і закриття клапана через велике тертя в МІСЦІ ущільнення штока (сальника) В якості прототипу прийнятий запірний клапан виробництва Кролевецького арматурного заводу [2], зображений на фіг 1 з соосним розташуванням патрубків Клапан містить сідло, золотник з ущільнювальним елементом, з'єднаний з різьбовим штоком, на якому закріплений маховик, при обертанні якого, шток разом із золотником робить поворотно-поступальний рух Ущільнення штока стосовно зовнішнього середовища - сальникове Конструкції властиві ті ж недоліки, що і конструкції [1] Виконані соосно вхідний і вихідний патрубки поліпшують гідравліку клапана, але ефект невеликий через те, що робоче середовище, проходячи затвор клапана (золотник-сідло), робить ю 00 ю 1585 поворот на 90°, що призводить до підвищеного гідравлічного опору Задачею заявленої конструкції є розширення області застосування клапана за рахунок забезпечення абсолютної герметичності по штоку, поліпшення його гідравлічних характеристик і зменшення зусиль, необхідних для керування (відкриття / закриття) Поставлена задача і технічний результат досягаються тим, що клапан запірний, який має корпус із соосно розташованими вхідним і вихідним патрубками, кришку, шток, рукоятку і золотник з ущільненням, який взаємодіє із сідлом, що утворює з ним запираючий вузол, при цьому рухливий шток герметизований щодо зовнішнього середовища ущільнювальним вузлом, оснащений вузлом перетворення обертального руху в зворотнопоступальне переміщення, підшипником кочення і покажчиком положення золотника - «відкрито» «закрито», запираючий вузол установлений під гострим кутом, в якості ущільнювального вузла використаний металевий сильфон, при цьому вузол перетворення складається з різьбової втулки з рукояткою, закріпленою в стакані за допомогою різьбової установочної втулки, і штока, з'єднаного за допомогою різьбового з'єднання з різьбовою втулкою, і за допомогою шпонки - із кришкою, а сильфон одним кінцем герметично з'єднаний (наприклад, приварений) зі штоком, а другим - із втулкою, закріпленою в корпусі за допомогою кришки і стакана, при чому замикаючий вузол оснащений, щонайменше двома, зносостійкими кільцевими наплавленнями, котрі забезпечують ущільнення по типу гостра кромка по конусу, виконаними одне - в кільцевій проточці сідла, а друге - у золотнику Загальні з прототипом суттєві ознаки корпус із соосно розташованими вхідним і вихідним патрубками, кришка, шток, рукоятка і золотник з ущільненням, який взаємодіє з сідлом, що утворює з ним запираючий вузол, при цьому рухливий шток герметизований щодо зовнішнього середовища ущільнювальним вузлом Суттєві ВІДМІННІ ознаки клапана, що заявляється, які дозволяють одержати очікуваний результат, наступні - клапан оснащений вузлом перетворення обертального руху в зворотно-поступальне переміщення, - клапан оснащений підшипником кочення і покажчиком положення золотника - «відкрито» «закрито», - замикаючий вузол установлений під гострим кутом, - в якості ущільнювального вузла використаний металевий сильфон, - вузол перетворення складається з різьбової втулки з рукояткою і штока, який з'єднаний за допомогою різьбового з'єднання з різьбовою втулкою, - втулка закріплена в стакані за допомогою різьбової установочної втулки, і за допомогою шпонки - із кришкою, - сильфон одним кінцем герметично з'єднаний (наприклад приварений) зі штоком, а другим - із втулкою, - втулка закріплена в корпусі за допомогою кришки і стакана, - замикаючий вузол оснащений, щонайменше, двома зносостійкими кільцевими наплавленнями, які забезпечують ущільнення по типу гостра кромка по конусу, виконані одна - в кільцевій проточці сідла, а інша - у золотнику ВІДМІННІ суттєві ознаки технічного рішення, що заявляється, разом із спільними з прототипом ознаками, забезпечують досягнення технічного результату, а саме зниження гідравлічного опору проточної частини клапана, що досягається розташуванням осі штока під гострим кутом до осі патрубків, поліпшеній (практично абсолютній) герметичності рухливого ущільнення штока, яке забезпечується застосуванням металевого сильфона, зменшення зусилля необхідного для керування (відкрито / закрито) клапаном, завдяки використанню в якості опори підшипника кочення На фіг 1 представлена конструкція прототипу, на фіг 2 представлена конструкція клапана, що заявляється Клапан складається з корпуса 1, вхідного 2 і вихідного 3 патрубків, верхня частина якого нахилена під гострим кутом до осі патрубків 2, 3, штока 4, з'єднаного з золотником 5, який завдяки посадці на виконане в корпусі сідло 6, забезпечує герметичність у затворі, вузла перетворення обертального руху в зворотно-поступальний, котрий складається з різьбової втулки 7 з рукояткою 8 Втулка різьбова закріплена в стакані 9 за допомогою установочної втулки 10 і штока 4, з'єднаного за допомогою різьбового з'єднання з різьбовою втулкою 7, і за допомогою шпонки 11 - із кришкою 12, а ущільнювальний вузол виконаний у вигляді металевого сильфона 13, один кінець якого герметично (шляхом приварювання) з'єднаний зі штоком 4, а другий (приварений) - із втулкою 14, закріпленою в корпусі 1 за допомогою кришки 12 і стакана 9 Запираючий вузол оснащений, щонайменше, двома зносостійкими кільцевими наплавленнями 15, 16, котрі забезпечують ущільнення по типу гостра кромка по конусу, виконані одне - у кільцевій проточці сідла 6, а друге - у кільцевій проточці золотника 5 У кришці 12 може обертатися втулка різьбова 7 з рукояткою 8, котра з'єднана зі штоком 4 за допомогою шпонки 11 Втулка різьбова 7 своїм буртом нещільно стиснена між стаканом 9 і підшипником кочення 17, що у свою чергу, притиснений втулкою установочною 10 Клапан має покажчик 18, положення якого фіксується відносно краю пробки 19 Таким чином, втулка різьбова 7, будучи зафіксована своїм буртом, може здійснювати тільки обертальний рух, а шток 4, будучи зафіксованим шпонкою 11, може здійснювати (при обертанні втулки різьбової 7) тільки поступальний рух, тобто втулка різьбова 7 і шток 4 складають ходову пару «гвинт-гайка») Робота клапана здійснюється в такий спосіб при обертанні рукоятки 8, закріпленої на втулці різьбовій' 7, шток 4 робить зворотно-поступальний рух, відкриваючи і закриваючи клапан, за допомогою золотника 5, який взаємодіє із сідлом 6, не скручуючи при цьому металевий сильфон 13 Встановлений у штоці покажчик 18 своїм переміщенням щодо пробки 19 подає інформацію про 1585 стан розташування золотника клапана (закрито або відкрито) Запропонований клапан може застосовуватись як на звичайних робочих середовищах, так і на радіоактивних, токсичних та інших середовищах, небезпечних для життя людини Крім варіанта з ручним керуванням можлива модифікація під дистанційне керування, керування від електропривода та інше Література 1 Клапан запірний кутовий Виготовлювач ФіГ.1 «Котельниківський арматурний завод» (Росія) Номенклатурний каталог - Довідник по промисловій трубопровідній арматурі, що випускається в СНД Видання Московського ЦКБА, 1997 р , crop 224 - аналог 2 Клапан запірний прохідної муфтовий Виготовлювач «Кролевецький арматурний завод» (Україна) Номенклатурний каталог «Арматура 2000» - Довідник ПО трубопровідній арматурі, що випускається в СНД Видання Московського ЦКБА, 2000 р , crop 173 прототип 1585 19 TOB "Міжнародний науковий комітет" вул. Артема, 77, м. Київ, 04050, Україна (044)236 - 47 - 24
