Магнітний сепаратор

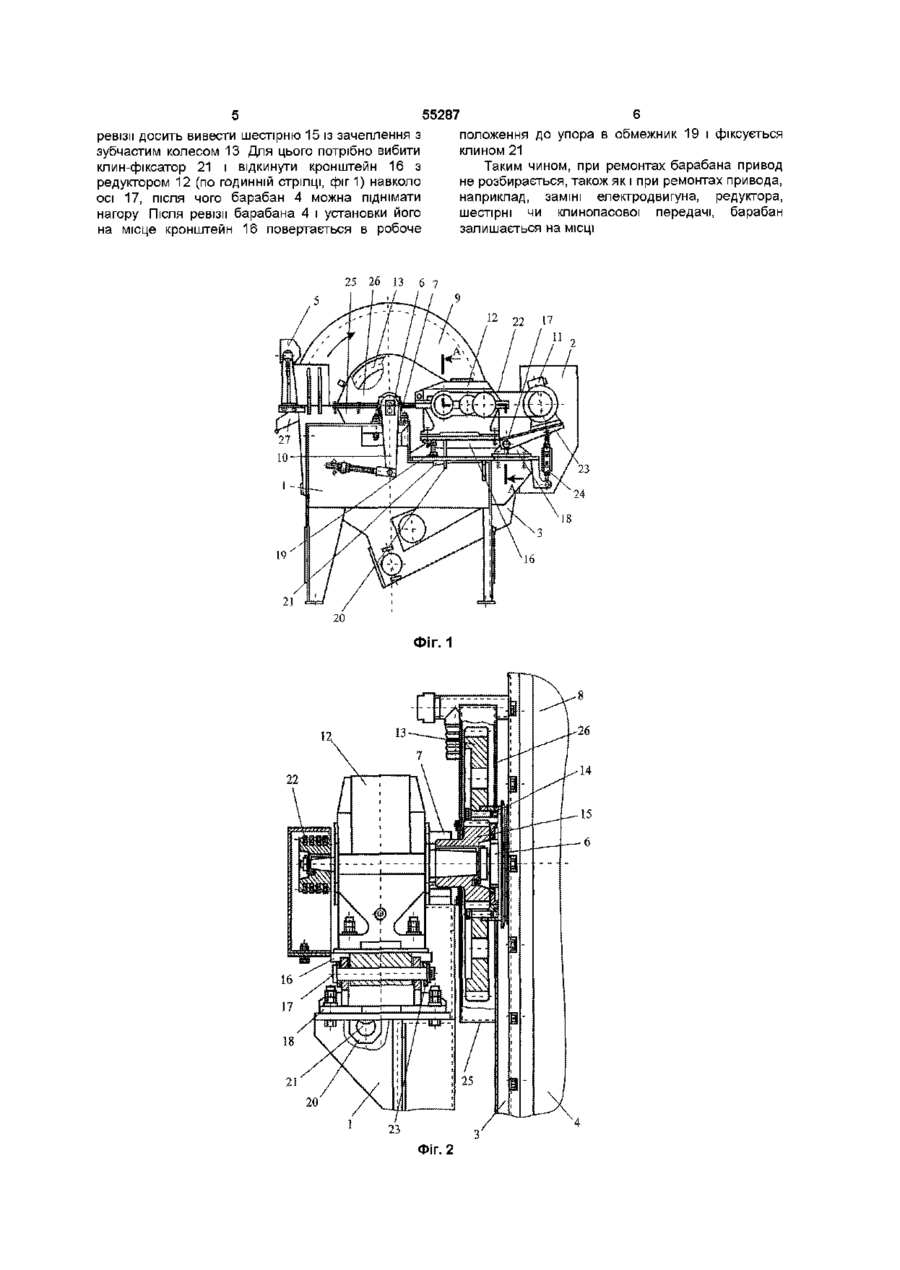

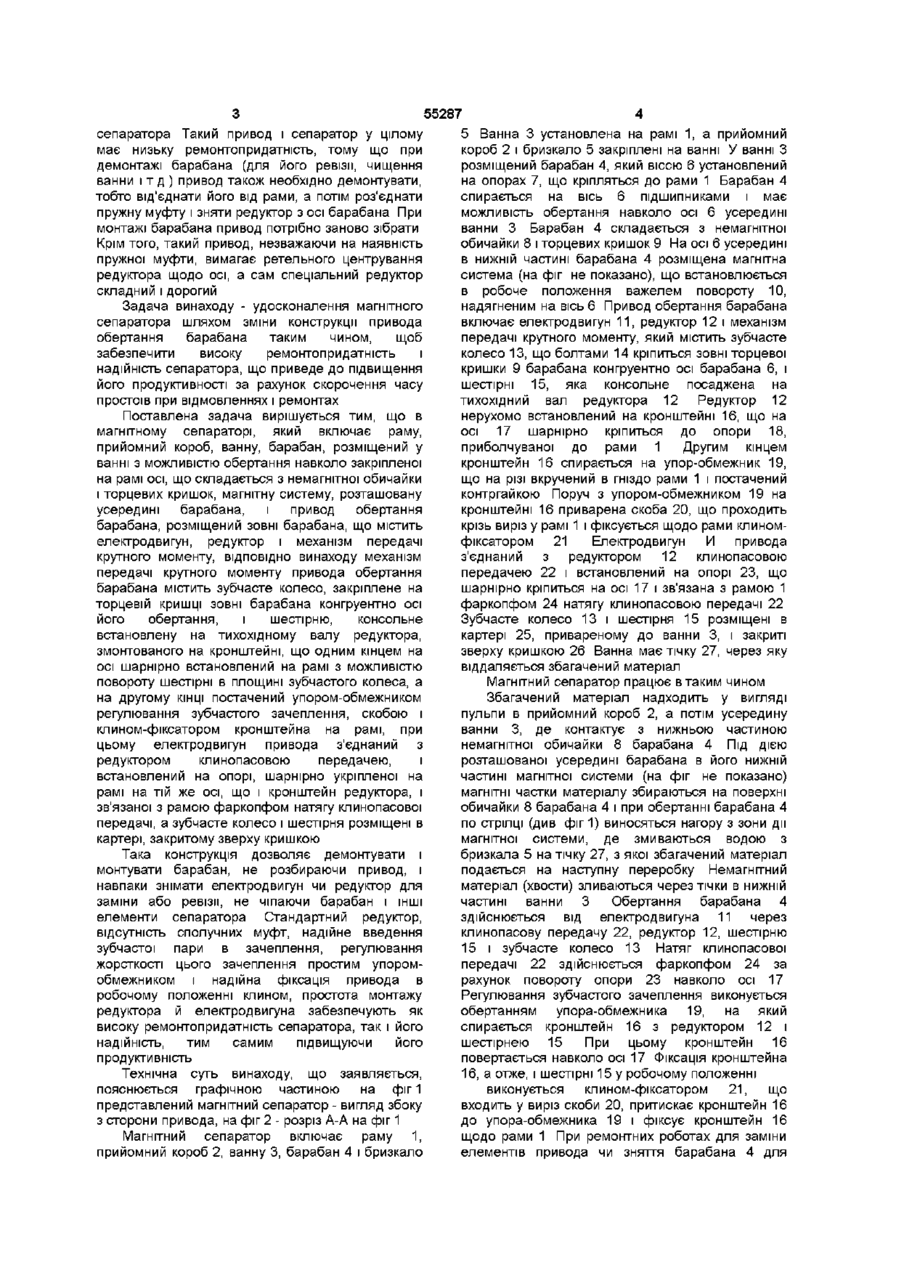

Магнітний сепаратор, який містить раму, приймальний короб, ванну, барабан, розміщений у ванні з можливістю обертання навколо закріпленої на рамі осі, що складається з немагнітної обичайки і торцевих кришок, магнітну систему, розташовану всередині барабана, і привід обертання барабана, розміщений зовні барабана, що містить електродвигун, редуктор і механізм передачі крутного моменту, який відрізняється тим, що механізм передачі крутного моменту приводу обертання барабана містить зубчасте колесо, закріплене на торцевій кришці зовні барабана конгруентно осі його обертання, і шестірню, консольно встановлену на тихохідному валу редуктора, змонтованого на кронштейні, що одним кінцем на осі шарнірно встановлений на рамі з можливістю повороту шестірні в площині зубчастого колеса, а на другому КІНЦІ оснащений упором-обмежником регулювання зубчастого зачеплення, скобою і клином-фіксатором кронштейна на рамі, при цьому електродвигун приводу з'єднаний з редуктором клинопасовою передачею і встановлений на опорі, шарнірно укріпленій на рамі на тій же осі, що і кронштейн редуктора, і зв'язаній з рамою фаркопфом натягу клинопасової передачі, а зубчасте колесо і шестірня розміщені в картері, закритому зверху кришкою Винахід відноситься до магнітного збагачення корисних копалин, зокрема до конструкції барабанних магнітних сепараторів Відомий магнітний сепаратор, який включає раму, прийомний короб, ванну, барабан, що складається з немагнітної обичайки і торцевих кришок, магнітну систему і привод обертання барабана [див а с СРСР №1153987 МПК3 ВОЗС 1/10, оп 07 05 85 р ] При цьому привод барабана розташований усередині барабана Основною вадою такої конструкції є необхідність тривалої зупинки сепаратора при відмовленнях електродвигуна, редуктора й інших елементів привода, тому що для їхнього ремонту барабан необхідно зняти з сепаратора, розібрати в ремонтному цеху і замінити елементи, які відмовили У результаті знижується продуктивність сепаратора Крім того, розміщення привода усередині барабана ускладнює його обслуговування і вимагає ретельної герметизації барабана, тому що вода, яка потрапила усередину барабана, прискорює вихід з ладу електродвигуна Найбільш близьким по технічній суті до винаходу, що заявляється, є магнітний сепаратор, який включає раму, прийомний короб, ванну, барабан, розміщений у ванні з можливістю обертання навколо закріпленої на рамі осі, що складається з немагнітної обичайки і торцевих кришок, магнітну систему, розташовану усередині барабана і привод обертання барабана, розміщений зовні барабана, що містить електродвигун, редуктор і механізм передачі крутного моменту [див патент США №4221664, МПК2 В07В 1/26, оп 09,091980р - прототип] Механізм передачі крутного моменту привода обертання барабана цього сепаратора містить кільцевий еластичний елемент, закріплений одним своїм торцевим фланцем на торцевій кришці барабана, а другим торцевим фланцем - до навпівмуфти тихохідного вала редуктора При цьому тихохідний вал редуктора виконаний пустотілим і надягнутим із зазором на вісь барабана Відомий сепаратор не вимагає розбирання барабана при відмовленнях привода Однак, привод обертання барабана цього сепаратора має складний спеціальний редуктор, що збільшує до того ж за рахунок розташування пустотілого тихохідного вала на осі барабана подовження цієї осі і, як наслідок, збільшення габариту барабана й 1 00 ю ю 55287 сепаратора Такий привод і сепаратор у цілому має низьку ремонтопридатність, тому що при демонтажі барабана (для його ревізії, чищення ванни і т д ) привод також необхідно демонтувати, тобто від'єднати його від рами, а потім роз'єднати пружну муфту і зняти редуктор з осі барабана При монтажі барабана привод потрібно заново зібрати Крім того, такий привод, незважаючи на наявність пружної муфти, вимагає ретельного центрування редуктора щодо осі, а сам спеціальний редуктор складний і дорогий Задача винаходу - удосконалення магнітного сепаратора шляхом зміни конструкції привода обертання барабана таким чином, щоб забезпечити високу ремонтопридатність і надійність сепаратора, що приведе до підвищення його продуктивності за рахунок скорочення часу простоїв при відмовленнях і ремонтах Поставлена задача вирішується тим, що в магнітному сепараторі, який включає раму, прийомний короб, ванну, барабан, розміщений у ванні з можливістю обертання навколо закріпленої на рамі осі, що складається з немагнітної обичайки і торцевих кришок, магнітну систему, розташовану усередині барабана, і привод обертання барабана, розміщений зовні барабана, що містить електродвигун, редуктор і механізм передачі крутного моменту, ВІДПОВІДНО винаходу механізм передачі крутного моменту привода обертання барабана містить зубчасте колесо, закріплене на торцевій кришці зовні барабана конгруентно осі його обертання, і шестірню, консольне встановлену на тихохідному валу редуктора, змонтованого на кронштейні, що одним кінцем на осі шарнірно встановлений на рамі з можливістю повороту шестірні в площині зубчастого колеса, а на другому КІНЦІ постачений упором-обмежником регулювання зубчастого зачеплення, скобою і клином-фіксатором кронштейна на рамі, при цьому електродвигун привода з'єднаний з редуктором клинопасовою передачею, і встановлений на опорі, шарнірно укріпленої на рамі на тій же осі, що і кронштейн редуктора, і зв'язаної з рамою фаркопфом натягу клинопасової передачі, а зубчасте колесо і шестірня розміщені в картері, закритому зверху кришкою Така конструкція дозволяє демонтувати і монтувати барабан, не розбираючи привод, і навпаки знімати електродвигун чи редуктор для заміни або ревізії, не чіпаючи барабан і ІНШІ елементи сепаратора Стандартний редуктор, відсутність сполучних муфт, надійне введення зубчастої пари в зачеплення, регулювання жорсткості цього зачеплення простим упоромобмежником і надійна фіксація привода в робочому положенні клином, простота монтажу редуктора й електродвигуна забезпечують як високу ремонтопридатність сепаратора, так і його надійність, тим самим підвищуючи його продуктивність Технічна суть винаходу, що заявляється, пояснюється графічною частиною на фіг 1 представлений магнітний сепаратор - вигляд збоку з сторони привода, на фіг 2 - розріз А-А на фіг 1 Магнітний сепаратор включає раму 1, прийомний короб 2, ванну 3, барабан 4 і бризкало 5 Ванна 3 установлена на рамі 1, а прийомний короб 2 і бризкало 5 закріплені на ванні У ванні З розміщений барабан 4, який віссю 6 установлений на опорах 7, що кріпляться до рами 1 Барабан 4 спирається на вісь 6 підшипниками і має можливість обертання навколо осі 6 усередині ванни 3 Барабан 4 складається з немагнітної обичайки 8 і торцевих кришок 9 На осі 6 усередині в нижній частині барабана 4 розміщена магнітна система (на фіг не показано), що встановлюється в робоче положення важелем повороту 10, надягненим на вісь 6 Привод обертання барабана включає електродвигун 11, редуктор 12 і механізм передачі крутного моменту, який містить зубчасте колесо 13, що болтами 14 кріпиться зовні торцевої кришки 9 барабана конгруентно осі барабана 6, і шестірні 15, яка консольне посаджена на тихохідний вал редуктора 12 Редуктор 12 нерухомо встановлений на кронштейні 16, що на осі 17 шарнірно кріпиться до опори 18, приболчуваної до рами 1 Другим кінцем кронштейн 16 спирається на упор-обмежник 19, що на різі вкручений в гніздо рами 1 і постачений контргайкою Поруч з упором-обмежником 19 на кронштейні 16 приварена скоба 20, що проходить крізь виріз у рамі 1 і фіксується щодо рами клиномфіксатором 21 Електродвигун И привода з'єднаний з редуктором 12 клинопасовою передачею 22 і встановлений на опорі 23, що шарнірно кріпиться на осі 17 і зв'язана з рамою 1 фаркопфом 24 натягу клинопасовою передачі 22 Зубчасте колесо 13 і шестірня 15 розміщені в картері 25, привареному до ванни 3, і закриті зверху кришкою 26 Ванна має тічку 27, через яку віддаляється збагачений матеріал Магнітний сепаратор працює в таким чином Збагачений матеріал надходить у вигляді пульпи в прийомний короб 2, а потім усередину ванни 3, де контактує з нижньою частиною немагнітної обичайки 8 барабана 4 Під дією розташованої усередині барабана в його нижній частині магнітної системи (на фіг не показано) магнітні частки матеріалу збираються на поверхні обичайки 8 барабана 4 і при обертанні барабана 4 по стрілці (див фіг 1) виносяться нагору з зони дії магнітної системи, де змиваються водою з бризкала 5 на тічку 27, з якої збагачений матеріал подається на наступну переробку Немагнітний матеріал (хвости) зливаються через тічки в нижній частині ванни 3 Обертання барабана 4 здійснюється від електродвигуна 11 через клинопасову передачу 22, редуктор 12, шестірню 15 і зубчасте колесо 13 Натяг клинопасової передачі 22 здійснюється фаркопфом 24 за рахунок повороту опори 23 навколо осі 17 Регулювання зубчастого зачеплення виконується обертанням упора-обмежника 19, на який спирається кронштейн 16 з редуктором 12 і шестірнею 15 При цьому кронштейн 16 повертається навколо осі 17 Фіксація кронштейна 16, а отже, і шестірні 15 у робочому положенні виконується клином-фіксатором 21, що входить у виріз скоби 20, притискає кронштейн 16 до упора-обмежника 19 і фіксує кронштейн 16 щодо рами 1 При ремонтних роботах для заміни елементів привода чи зняття барабана 4 для 55287 ревізії досить вивести шестірню 15 із зачеплення з зубчастим колесом 13 Для цього потрібно вибити клин-фіксатор 21 і відкинути кронштейн 16 з редуктором 12 (по годинній стрілці, фіг1) навколо осі 17, після чого барабан 4 можна піднімати нагору Після ревізії барабана 4 і установки його на місце кронштейн 16 повертається в робоче 25 26 13 6 ? 19 21 ФІГ. 1 12 22 21 20 Фіг. 2 положення до упора в обмежник 19 і фіксується клином 21 Таким чином, при ремонтах барабана привод не розбирається, також як і при ремонтах привода, наприклад, заміні електродвигуна, редуктора, шестірні чи клинопасової передачі, барабан залишається на МІСЦІ 55287 Підписано до друку 03 04 2003 р Тираж 39 прим ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24
