Магнітний сепаратор

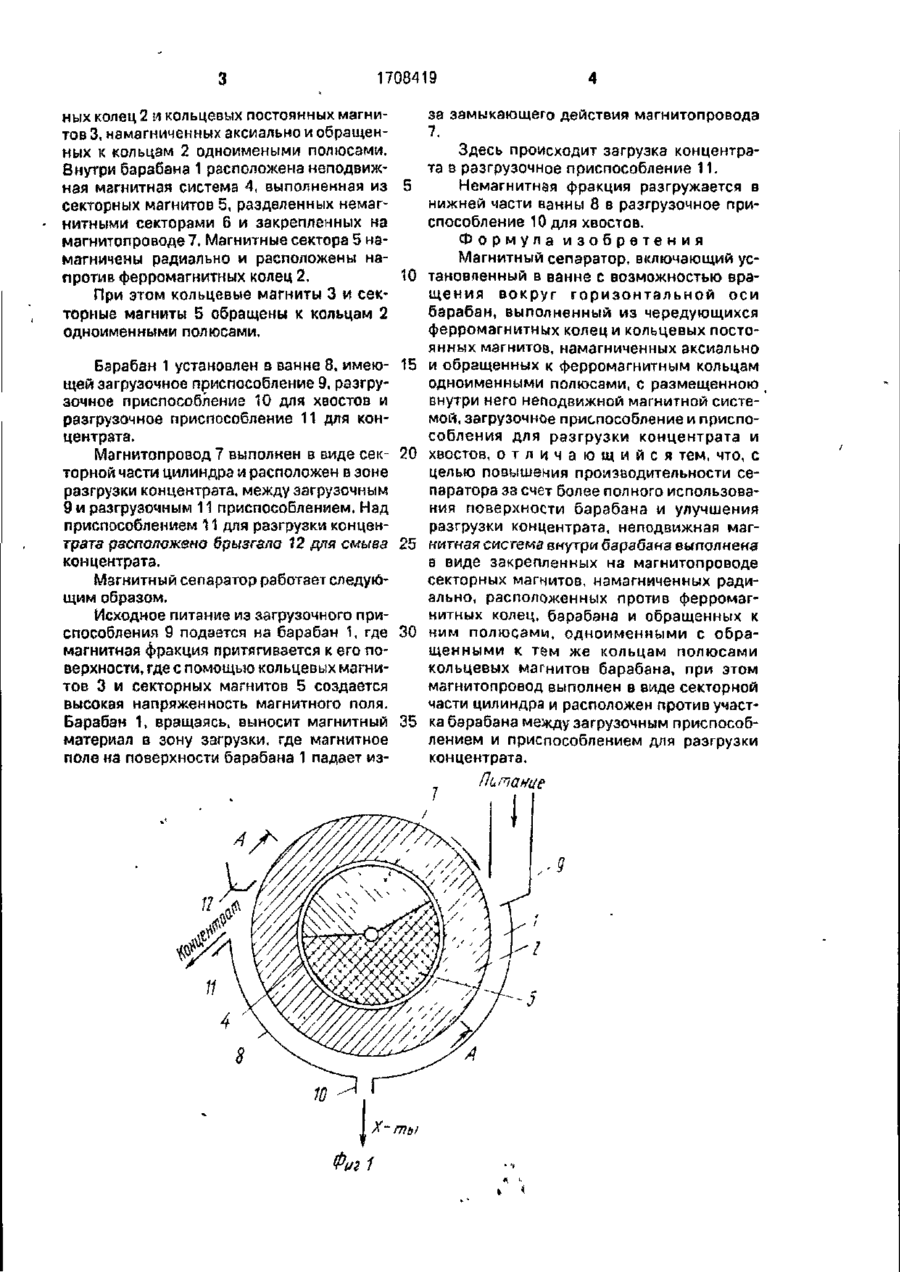

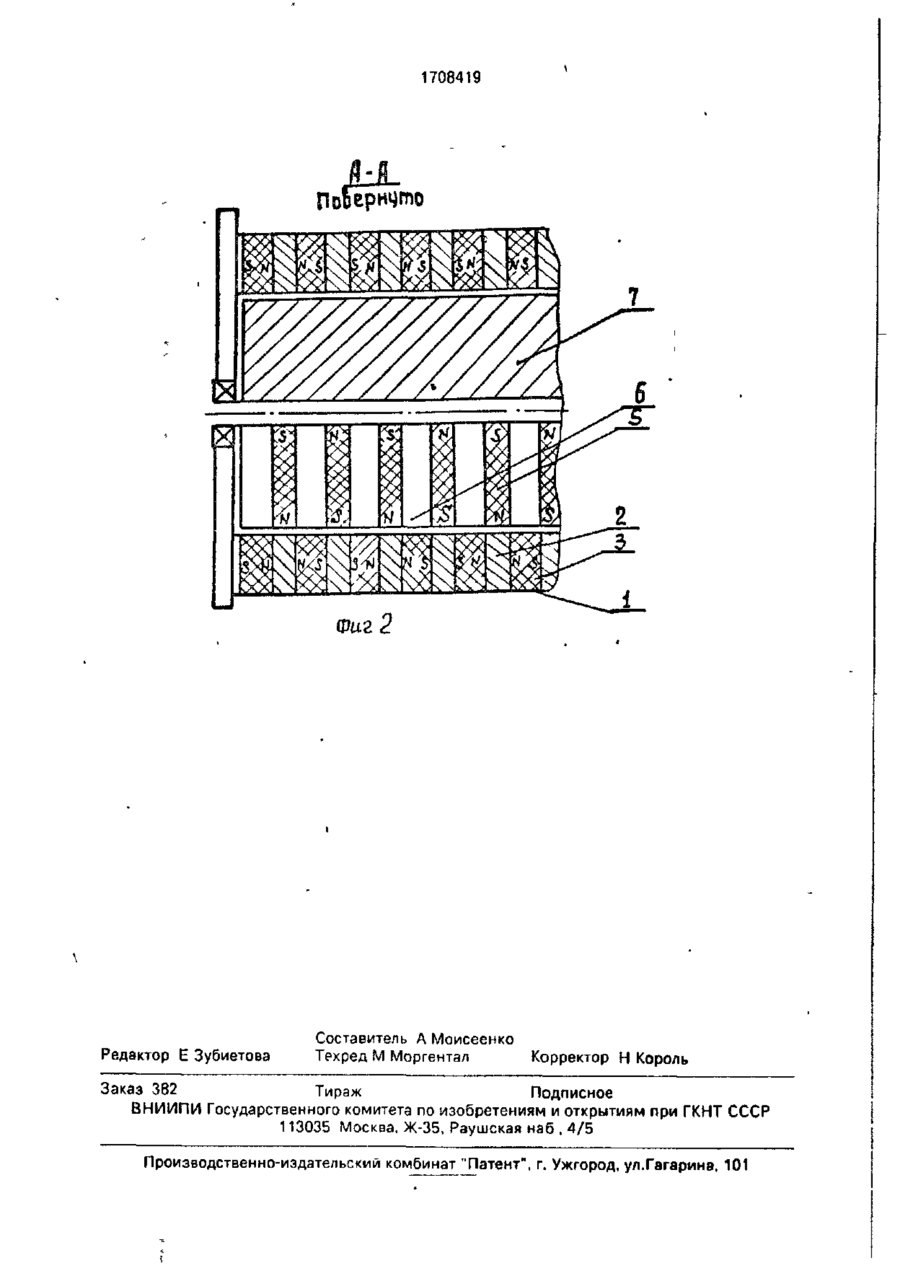

Изобретение относится к магнитной сепарации слабомагнитных руд. Цель - повышение производительности сепаратора за счет более полного использования поверхности барабана и улучшения разгрузки концентрата. Сепаратор включает вращающийся барабан (Б) 1, установленный в ванне 8. Выполнен Б 1 из чередующихся ферромагнитных колец (ФМК) 2 и кольцевых по стоянных магнитов (М). Намагничены М аксиально и обращены к ФМК 2 одноименными полюсами. Внутри Б 1 размещена неподвижная магнитная система 4 в виде секторных М 5, разделенных немагнитными секторами и закрепленными на мэгнитопроводе 7. Секторные М 5 намагничены радиально и обращены к ФМК 2 теми же полюсами, что и М. Установлены М 5 напротив ФМК 2. Магнитопровод 7 выполнен в виде секторной части цилиндра. Расположен он в зоне разгрузки, между загрузочным приспособлением 9 и разгрузочным приспособлением 11 для концентрата. Пульпу подают на поверхность Б 1 через приспособление 9 Немагнитная фракция сливается через разгрузочное приспособление Ювприемникхвостов. Магнитная фракция притягивается к поверхности Б 1 и выносится в зону разгрузки. Здесь поле ослаблено из-за наличия магнитопровода 7, который замыкает поле на себя. Вода из брызгала 12 смывает концентрат в разгрузочное приспособление Т1. Такое выполнение магнитной системы 4 повышает поле на поверхности Б 1 и улучшает разгрузку концентрата 2 ил. о 00 Изобретение относится к обогащению полезных ископаемых, а именно - к магнитному обогащению слабомагнитных руд, и может быть использовано в горнодобывающей промышленности. Цель изобретения - повышение производительности сепаратора за полного использования поверхности барабана и улучшения разгрузки концентрата На фиг. 1 представлен сепаратор, поперечный разрез; на фиг. 2 - сечение А-А на фиг 1 Устройство включает вращающийся вокруг горизонтальной оси барабан 1, выполненный из чередующихся ферромэгнит 1708419 ных колец 2 и кольцевых постоянных магниза замыкающего действия магнитопровода 7. тов 3, намагниченных аксиально и обращенЗдесь происходит загрузка концентраных к кольцам 2 одноимеными полюсами. та в разгрузочное приспособление 11. Внутри барабана 1 расположена неподвижНемагнитная фракция разгружается в ная магнитная система 4, выполненная из 5 нижней части ванны 8 в разгрузочное присекторных магнитов 5, разделенных немагспособление 10 для хвостов. нитными секторами 6 и закрепленных на Формула изобретения магнитопроводе 7, Магнитные сектора 5 наМагнитный сепаратор, включающий усмагничены радиально и расположены на10 тановпенный в ванне с возможностью врапротив ферромагнитных колец 2. щения вокруг горизонтальной оси При этом кольцевые магниты 3 и секбарабан, выполненный из чередующихся торные магниты 5 обращены к кольцам 2 ферромагнитных колец и кольцевых постоодноименными полюсами. янных магнитов, намагниченных аксиально Барабан 1 установлен в ванне 8, имею- 15 и обращенных к ферромагнитным кольцам щей загрузочное приспособление 9, разгруодноименными полюсами, с размещенною зочное приспособление 10 для хвостов и внутри него неподвижной магнитной систеразгрузочное приспособление 11 для конмой, загрузочное приспособление и приспоцентрата. собления для разгрузки концентрата и Магнитопровод 7 выполнен в виде сек- 20 хвостов, о т л и ч а ю щ и й с я тем, что, с торной части цилиндра и расположен в зоне целью повышения производительности серазгрузки концентрата, между загрузочным паратора за счет более полного использова* 9 и разгрузочным 11 приспособлением. Над ния поверхности барабана и улучшения приспособлением 11 для разгрузки конценразгрузки концентрата, неподвижная магтрата расположено брызгапо 12 для смыва 25 митная система внутри барабана выполнена концентрата. в виде закрепленных на магнитопроводе секторных магнитов, намагниченных радиМагнитный сепаратор работает следуюально, расположенных против ферромагщим образом. нитных колец, барабана и обращенных к Исходное питание из загрузочного приспособления 9 подается на барабан 1, где 30 ним полюсами, одноименными с обрамагнитная фракция притягивается к его пощенными к тем же кольцам полюсами верхности, где с помощью кольцевых магникольцевых магнитов барабана, при этом тов 3 и секторных магнитов 5 создается магнитопровод выполнен в виде секторной высокая напряженность магнитного поля. части цилиндра и расположен против участБарабан 1, вращаясь, выносит магнитный 35 ка барабана между загрузочным приспособматериал в зону загрузки, где магнитное лением и приспособлением для разгрузки поле на поверхности барабана 1 падает изконцентрата. X" /776/ Фиг1 1708419 Фиг 2 Редактор Е Зубиетова Составитель А Моисеенко Техред М Моргентал Корректор Н Король Заказ 382 Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035 Москва, Ж-35, Раушская наб . 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101
