Дисплей з екрануючим кожухом

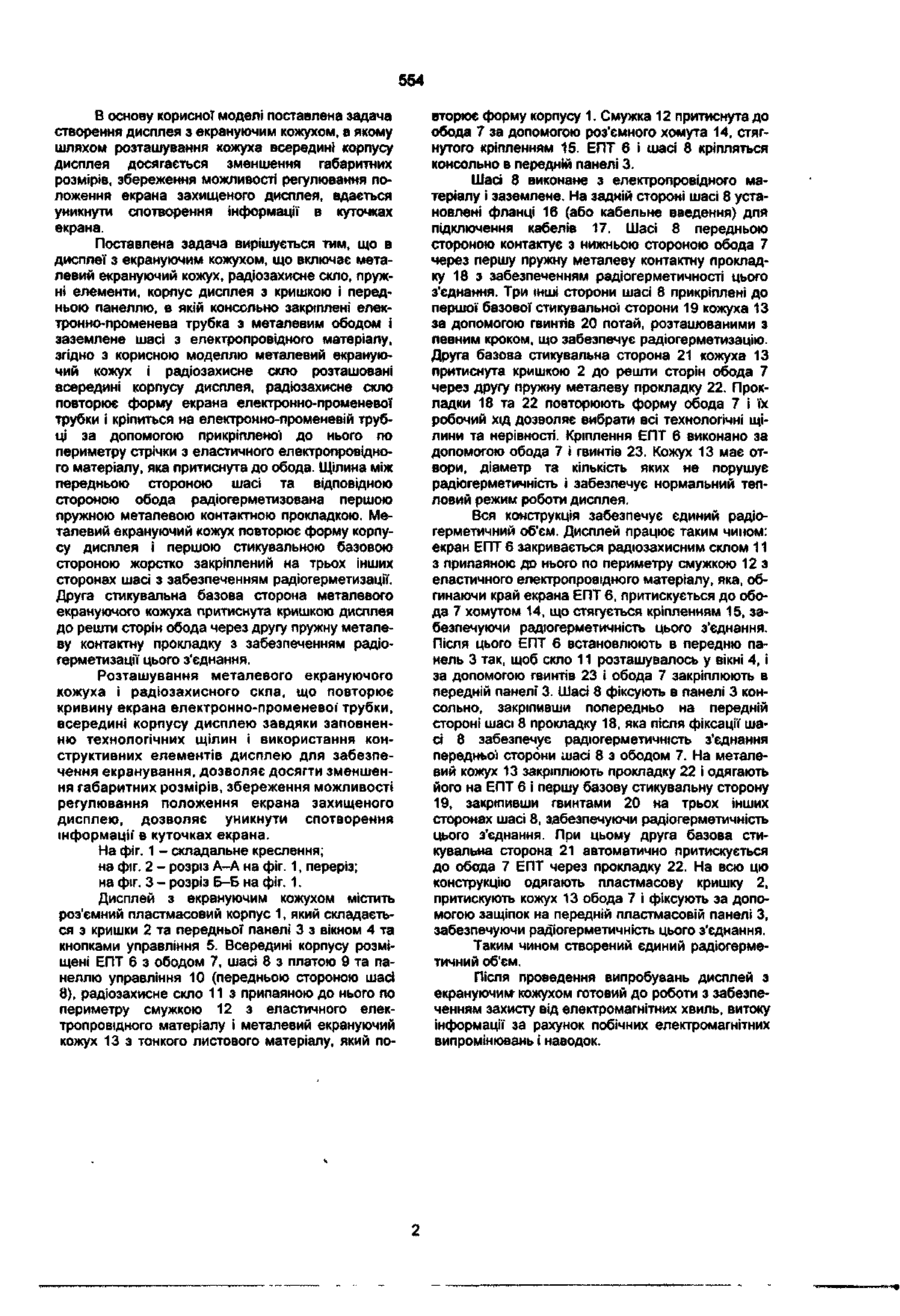

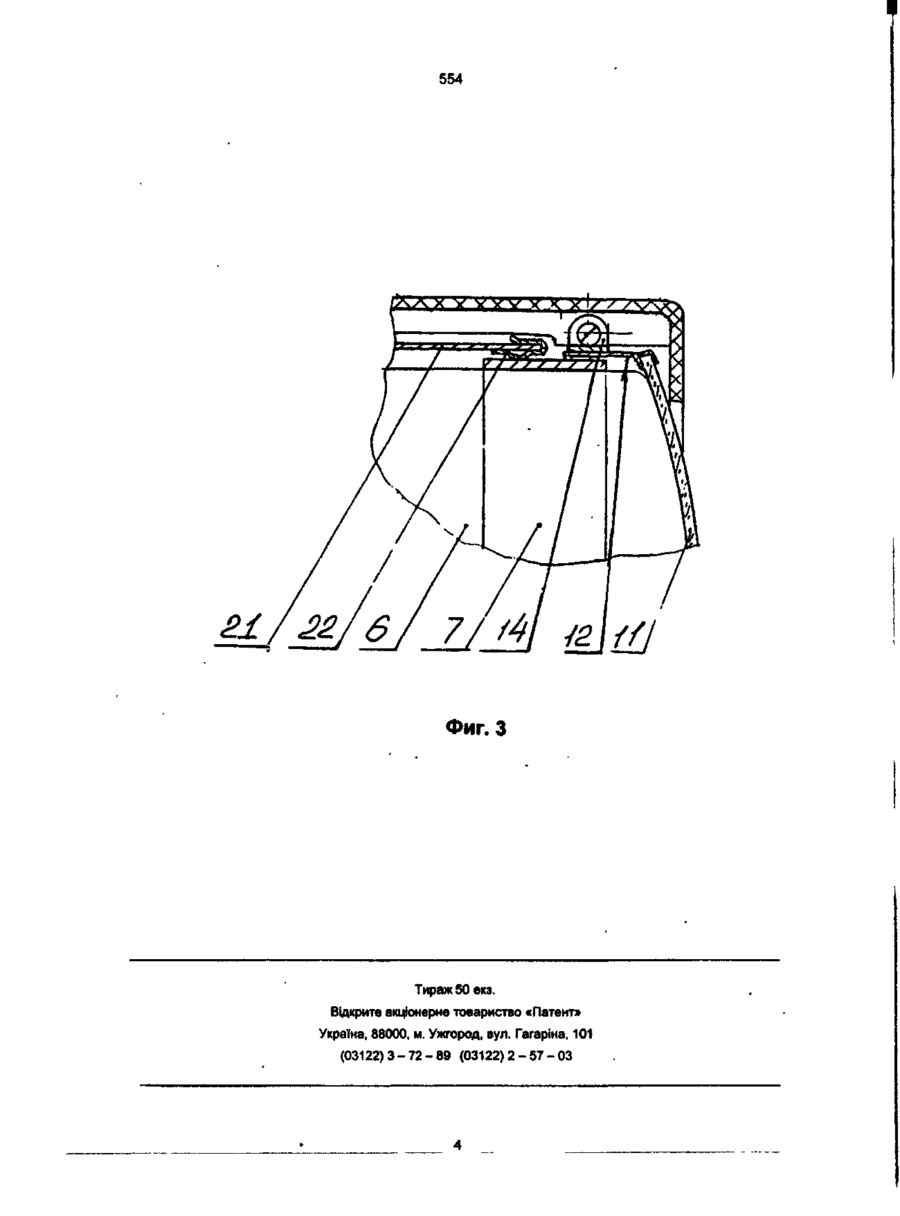

Дисплей з екрануючим кожухом, який містить металевий екрануючий кожух, радіозахисне скло, пружні металеві контактні прокладки, корпус дисплея з кришкою і передньою панеллю, в якій закріплені консольно електронно-променева трубка з металевим обводом і заземлене шасі з електропровідного матеріалу, який відрізняється тим, що металевий екрануючий кожух, який повторює форму корпуса дисплея, і радіозахисне скло, яке повторює кривину екрана електронно-променевої трубки, розташовані всередині корпуса дисплея, причому радіозахисне скло закріплене прикріпленою до нього по периметру смужкою з електропровідного матеріалу, яка притиснута до краю обода з забезпеченням радюгерметизації, а передня сторона шасі контактує з відповідною стороною обода через першу пружну металеву контактну прокладку з забезпеченням радіогерметизації, причому металевий екрануючий кожух першою стикувальною базовою стороною прикріплений жорстко до трьох інших сторін шасі з забезпеченням радюгерметизації, а друга стикувальна базова сторона металевого екрануючого кожуха притиснута кришкою дисплея до решти сторін обода через другу пружну металеву контактну прокладку з забезпеченням радюгерметизації. Корисна модель відноситься до радіоелектроніки та обчислюваної техніки і використовується для створення високонадійних систем захисту інформації' з використанням екологічно чистих методів екранування і фільтрації. Відомий пристрій для екранування (патент Японії № 70007873, В 4 Н 05 К 9/00, РЖ ИСМ 112 № 2/98), що включає екрануючий кожух, що встановлюється на основу, встановлену по краю бокових сторін кожуха пружну металеву контактну прокладку для електричного з'єднання кожуха з. основою. Прокладка виконана у вигляді стрічки з пелюстками, які відігнуті так, щоб площина їх була нахилена відносно поздовжнього краю кожуха і при встановленні кожуха пелюстки знаходились між краєм кожуха і протилежною йому заземляючою поверхнею. За рахунок кріплення гвинтами кожуха до основи край кожуха притискується до заземляючої поверхні. В результаті контактного тиску, зумовленого пружністю прокладки, між краєм кожуха та заземляючою поверхнею створюється електричний контакт через прокладку, при цьому забезпечується багатоканальне заземлення через ланцюги протікання струму по розміру пелюсток. Недоліком цього пристрою є неможливість його використання для екранування дисплея з збереженням доступу до екрану. Найбільш близьким до заявлюваного рішення є дисплей обчислювальної машини з екрануючим кожухом ЕОМ-П ИЕСН.466219.005 ТУ, що розроблений та виготовляється малими партіями НДІ "Вектор", м. Київ. Екрануючий кожух містить виконані з екрануючого матерілу корпус і передню панель з радіозахисним склом, дверцята для доступу до органів управління, задню кришку з вікнами для підключення спеціальних екранованих кабелів з фланцями із з'єднувачами. В місцях прилягання передньої кришки, дверцят, нижньої кришки, фланців встановгопі обрамляючі пружини. На внутрішній стороні нижньої частини корпусу жорстко закріплені направляючі, на яких встановлений дисплей. До переднього краю корпусу жорстко прикріплена рама у вигляді кутика. Недоліком цього прототипу є значне збільшення габаритних розмірів порівняно з незахищеним дисплеєм, відсутність регулювання положення екрану, велика кількість роз'єднувальних сполучень, складна конструкція дверцят, передньої кришки, збільшення ваги, складне кріплення скла в обрамленні передньої панелі, спотворення відображеної інформації в куточках екрана через невідповідність кривини екрана електронно-променевої трубки (ЕПТ) та радіозахисного скла. Ю Ю 554 В основу корисної моделі поставлена задача створення дисплея з екрануючим кожухом, в якому шляхом розташування кожуха всередині корпусу дисплея досягається зменшення габаритних розмірів, збереження можливості регулювання положення екрана захищеного дисплея, вдається уникнути спотворення інформації в куточках екрана. Поставлена задача вирішується тим, що в дисплеї з екрануючим кожухом, що включає металевий екрануючий кожух, радіозахисне скло, пружні елементи, корпус дисплея з кришкою і передньою панеллю, в якій консольно закріплені електронно-променева трубка з металевим ободом і заземлене шасі з електропровідного матеріалу, згідно з корисною моделлю металевий екрануючий кожух і радіозахисне скло розташовані всередині корпусу дисплея, радіозахисне скло повторює форму екрана електронно-променевої трубки і кріпиться на електронно-променевій трубці за допомогою прикріпленої до нього по периметру стрічки з еластичного електропровідного матеріалу, яка притиснута до обода. Щілина між передньою стороною шасі та відповідною стороною обода радіогерметизована першою пружною металевою контактною прокладкою. Металевий екрануючий кожух повторює форму корпусу дисплея і першою стикувальною базовою стороною жорстко закріплений на трьох інших сторонах шасі з забезпеченням радіогерметизації. Друга стикувальна базова сторона металевого екрануючого кожуха притиснута кришкою дисплея до решти сторін обода через другу пружну металеву контактну прокладку з забезпеченням радіогерметизації цього з'єднання. Розташування металевого екрануючого кожуха і радіозахисного скла, що повторює кривину екрана електронно-променевої" трубки, всередині корпусу дисплею завдяки заповненню технологічних щілин і використання конструктивних елементів дисплею для забезпечення екранування, дозволяє досягти зменшення габаритних розмірів, збереження можливості регулювання положення екрана захищеного дисплею, дозволяє уникнути спотворення інформації' в куточках екрана. На фіг. 1 - складальне креслення; на фіг. 2 - розріз А-А на фіг. 1, переріз; на фіг. З - розріз Б-Б на фіг. 1. Дисплей з екрануючим кожухом містить роз'ємний пластмасовий корпус 1, який складається з кришки 2 та передньої панелі 3 з вікном 4 та кнопками управління 5. Всередині корпусу розміщені ЕПТ б з ободом 7, шасі 8 з платою 9 та панеллю управління 10 (передньою стороною шасі 8), радіозахисне скло 11 з припаяною до нього по периметру смужкою 12 з еластичного електропровідного матеріалу і металевий екрануючий кожух 13 з тонкого листового матеріалу, який по вторює форму корпусу 1. Смужка 12 притиснута до обода 7 за допомогою роз'ємного хомута 14, стягнутого кріпленням 15. ЕПТ 6 і шасі 8 кріпляться консольно в передній панелі 3. Шасі 8 виконане з електропровідного матеріалу і заземлене. На задній стороні шасі 8 установлені фланці 16 (або кабельне введення) для підключення кабелів 17. Шасі 8 передньою стороною контактує з нижньою стороною обода 7 через першу пружну металеву контактну прокладку 18 з забезпеченням радіогерметичності цього з'єднання. Три інші сторони шасі 8 прикріплені до першої базової стикувальної сторони 19 кожуха 13 за допомогою гвинтів 20 потай, розташованими з певним кроком, що забезпечує радіогерметизацію. Друга базова стикувальна сторона 21 кожуха 13 притиснута кришкою 2 до решти сторін обода 7 через другу пружну металеву прокладку 22. Прокладки 18 та 22 повторюють форму обода 7 і їх робочий хід дозволяє вибрати всі технологічні щілини та нерівності. Кріплення ЕПТ 6 виконано за допомогою обода 7 і гвинтів 23. Кожух 13 має отвори, діаметр та кількість яких не порушує радіогерметичність і забезпечує нормальний тепловий режим роботи дисплея. Вся конструкція забезпечує єдиний радіогерметичний об'єм. Дисплей працює таким чином: екран ЕПТ 6 закривається радіозахисним склом 11 з припаяною до нього по периметру смужкою 12 з еластичного електропровідного матеріалу, яка, обгинаючи край екрана ЕПТ 6, притискується до обода 7 хомутом 14, що стягується кріпленням 15, забезпечуючи радіогерметичність цього з'єднання. Після цього ЕПТ 6 встановлюють в передню панель 3 так, щоб скло 11 розташувалось у вікні 4, і за допомогою гвинтів 23 і обода 7 закріплюють в передній панелГ 3. Шасі 8 фіксують в панелі 3 консольно, закріпивши попередньо на передній стороні шасі 8 прокладку 18, яка після фіксації шасі 8 забезпечує радіогерметичність з'єднання передньої сторони шасі 8 з ободом 7. На металевий кожух 13 закріплюють прокладку 22 і одягають його на ЕПТ 6 і першу базову стикувальну сторону 19, закріпивши гвинтами 20 на трьох інших сторонах шасі 8, забезпечуючи радіогерметичність цього з'єднання. При цьому друга базова стикувальна сторона 21 автоматично притискується до обода 7 ЕПТ через прокладку 22. На всю цю конструкцію одягають пластмасову кришку 2, притискують кожух 13 обода 7 і фіксують за допомогою защіпок на передній пластмасовій панелі З, забезпечуючи радіогерметичність цього з'єднання. Таким чином створений єдиний радіогерметичний об'єм. Після проведення випробувань дисплей з екрануючим кожухом готовий до роботи з забезпеченням захисту від електромагнітних хвиль, витоку інформації за рахунок побічних електромагнітних випромінювань і наводок. Z "-ЧФ І'МФ РЯ9 554 X X X V X ^ X I X X Фиг. 3 Тираж 50 екз. Відкрите акціонерне товариство «Патент» Україна, 88000, м. Ужгород, вул. Гагаріна, 101 (03122)3-72-89 (03122)2-57-03
