Пожежний ручний сповіщувач

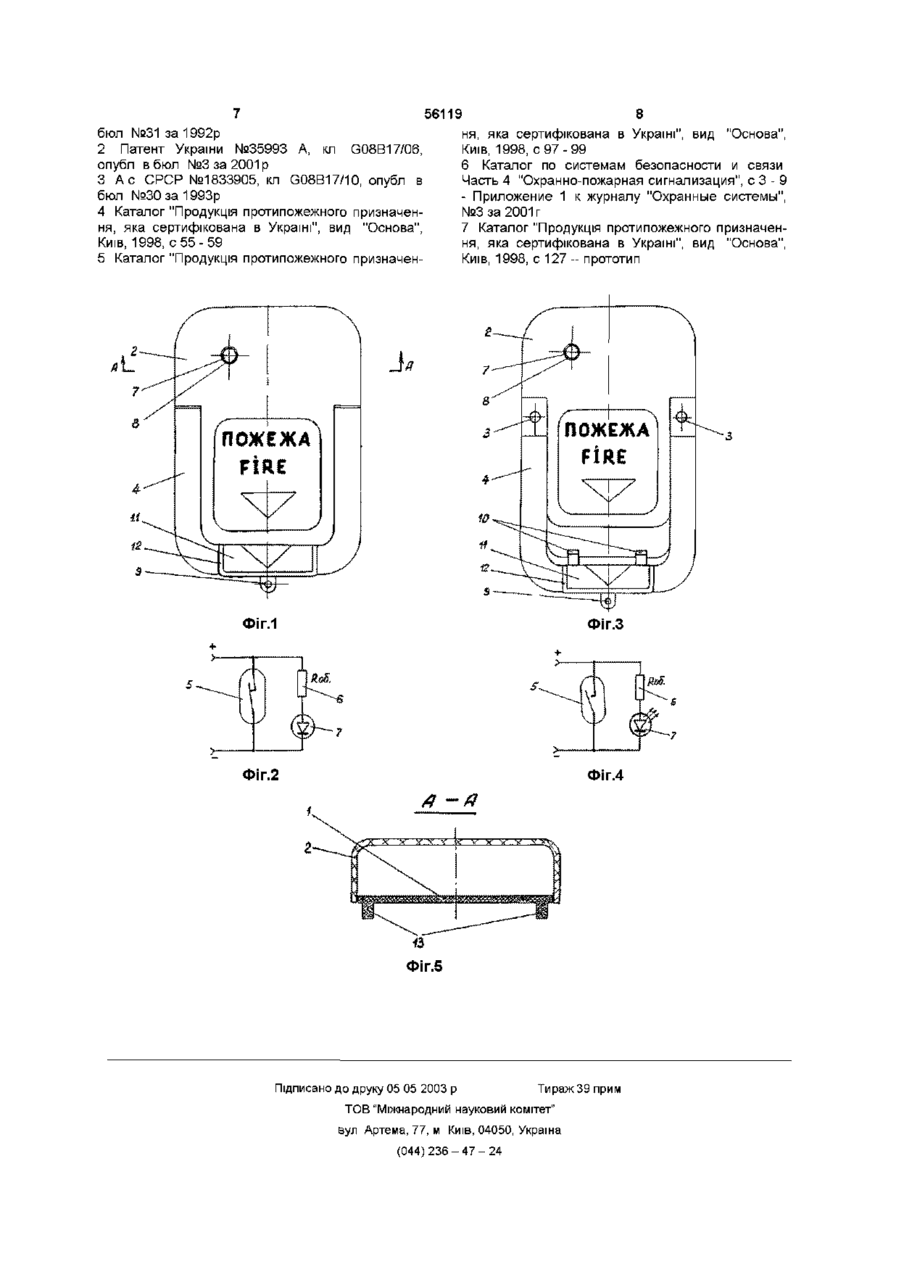

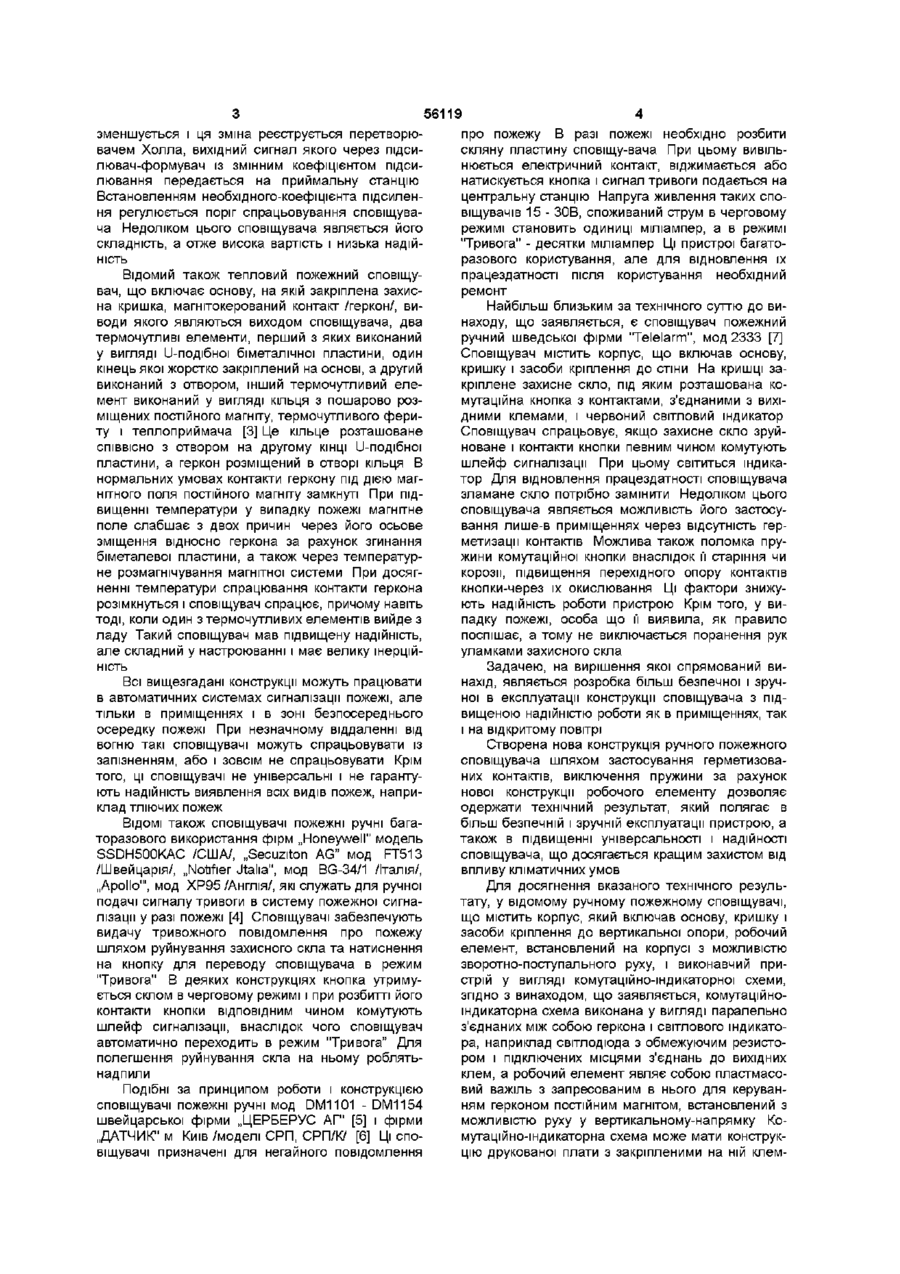

1 Пожежний ручний сповіщувач, що містить корпус, який включає основу, кришку і засоби кріплення до вертикальної опори, робочий елемент, встановлений на корпусі з можливістю зворотнопоступального руху, і виконавчий пристрій у вигляді комутаційно-індикаторної схеми, який відрізняється тим, що комутаційно-індикаторна схема виконана у вигляді паралельно з'єднаних між собою геркона і світлового індикатора , наприклад світлодюда з обмежуючим резистором, підключених місцями з'єднань до вихідних клем, а робочий елемент являє собою пластмасовий важіль з запресованим в нього для керування герконом постійним магнітом, встановлений з можливістю руху у вертикальному напрямку 2 Сповіщувач за п 1, який відрізняється тим, що комутаційно-індикаторна схема має конструкцію друкованої плати з закріпленими на ній клемною колодкою і радіоелементами, встановленої на основі корпусу 3 Сповіщувач за п 1, який відрізняється тим, що для забезпечення зазору між корпусом і вертикальною опорою на зовнішньому боці основи корпусу виконані виступи 4 Сповіщувач за п 1, який відрізняється тим, що кришка і важіль мають отвори, суміщені при роботі сповіщувача в черговому режимі для установки дроту з пломбою 5 Сповіщувач за п 1, який відрізняється тим, що в горизонтальній частині важеля є заглибина, сформована буртиком у вигляді скоби 6 Сповіщувач за п 1, який відрізняється тим, що для утримання в верхньому положенні важіль має пружинні зачіпки, виконані з ним як одне ціле Винахід відноситься до обладнання протипожежного призначення, а саме - до пожежних сповіщувачів, які встановлюються в зоні, що охороняється, та подають сигнал тривоги у випадку виникнення пожежі на технічні засоби охороннопожежної сигналізації Запропонований пристрій являється ручним сповіщувачем, спорядженим важелем, з допомогою якого особа, що виявила пожежу, може дати повідомлення про пожежу на станцію або пульт пожежної сигналізації За видом вихідного сигналу сповіщувач відноситься до дискретних приладів багаторазового користування і може працювати в цілодобовому безперервному режимі, перебуваючи в одному із двох станів у черговому режимі /нормальний режим/та в режимі "Тривога" Пожежний сповіщувач має також світловий індикатор, який переходить у стан безперервного СВІТІННЯ при спрацьовуванні сповіщувача струм і служить другою жилою сповіщувача [1] З боку, протилежного підключенню до системи сигналізації, центральний провідник і легкоплавка оболонка короткозамкнені При пожежі гаряче повітря розплавлює зовнішню оболонку і електричний ланцюг протипожежної системи розривається, тим самим викликаючи її спрацювання Недоліком такого сповіщувача являється його шерційність і можливість лише одноразового використання Відомий пожежний сповіщувач, що містить основу, теплоприймачі, магнітну систему, що складається з двох кільцевих термочутливих феритових магнітопроводів з низькотемпературною точкою Кюрі та двох кільцевих постійних магнітів, і виконавчий пристрій [2] Теплоприймачі і термочутливі матнітопроводи розташовані між магнітами Виконавчий пристрій виконано у вигляді перетворювача Холла та підсилювача-формувача При виникненні пожежі температура оточуючого повітря підвищується і теплоприймачі нагріваються, передаючи тепло магнітам та магніто-проводам При цьому магнітна індукція магнітної системи Відомий тепловий сповіщувач пожежі, що містить центральний провідник, поверх якого розміщені коаксіальне ізолююча оболонка і зовнішня оболонка з легкоплавкої пластмаси, шо проводить о> (О ю 56119 зменшується і ця зміна реєструється перетворювачем Холла, вихідний сигнал якого через підсилювач-формувач із змінним коефіцієнтом підсилювання передається на приймальну станцію Встановленням необхідного-коефіцієнта підсилення регулюється поріг спрацьовування сповіщувача Недоліком цього сповіщувача являється його складність, а отже висока вартість і низька надійність Відомий також тепловий пожежний сповіщувач, що включає основу, на якій закріплена захисна кришка, магнітокерований контакт /геркон/, виводи якого являються виходом сповіщувача, два термочутливі елементи, перший з яких виконаний у вигляді U-подібноі біметалічної пластини, один кінець якої жорстко закріплений на основі, а другий виконаний з отвором, інший термочутливий елемент виконаний у вигляді кільця з пошарово розміщених постійного магніту, термочутливого фериту і теплоприймача [3] Це кільце розташоване СПІВВІСНО з отвором на другому КІНЦІ U-подібноі пластини, а геркон розміщений в отворі кільця В нормальних умовах контакти геркону під дією магнітного поля постійного магніту замкнуті При підвищенні температури у випадку пожежі магнітне поле слабшає з двох причин через його осьове зміщення відносно геркона за рахунок згинання біметалевої пластини, а також через температурне розмагнічування магнітної системи При досягненні температури спрацювання контакти геркона розімкнуться і сповіщувач спрацює, причому навіть тоді, коли один з термочутливих елементів вийде з ладу Такий сповіщувач мав підвищену надійність, але складний у настроюванні і має велику інерційність Всі вищезгадані конструкції можуть працювати в автоматичних системах сигналізації пожежі, але тільки в приміщеннях і в зоні безпосереднього осередку пожежі При незначному віддаленні від вогню такі сповіщувачі можуть спрацьовувати із запізненням, або і зовсім не спрацьовувати Крім того, ці сповіщувачі не універсальні і не гарантують надійність виявлення всіх видів пожеж, наприклад тліючих пожеж ВІДОМІ також сповіщувачі пожежні ручні багаторазового використання фірм „Honeywell" модель SSDH500KAC /США/, „Secuziton AG" мод FT513 /Швейцарія/, „Notifier Jtaha", мод BG-34/1 /Італія/, „Apollo"', мод ХР95 /Англія/, ЯКІ служать для ручної подачі сигналу тривоги в систему пожежної сигналізації у разі пожежі [4] Сповіщувачі забезпечують видачу тривожного повідомлення про пожежу шляхом руйнування захисного скла та натиснення на кнопку для переводу сповіщувача в режим "Тривога" В деяких конструкціях кнопка утримується склом в черговому режимі і при розбитті його контакти кнопки ВІДПОВІДНИМ ЧИНОМ комутують шлейф сигналізації, внаслідок чого сповіщувач автоматично переходить в режим "Тривога" Для полегшення руйнування скла на ньому роблятьнадпили Подібні за принципом роботи і конструкцією сповіщувачі пожежні ручні мод DM1101 - DM1154 швейцарської фірми „ЦЕРБЕРУС АГ" [5] і фірми „ДАТЧИК" м Київ /моделі СРП, СРП/К/ [6] Ці сповіщувачі призначені для негайного повідомлення про пожежу В разі пожежі необхідно розбити скляну пластину сповіщу-вача При цьому вивільнюється електричний контакт, віджимається або натискується кнопка і сигнал тривоги подається на центральну станцію Напруга живлення таких сповіщувачів 15 - 30В, споживаний струм в черговому режимі становить одиниці міліампер, а в режимі "Тривога" - десятки міліампер Ці пристрої багаторазового користування, але для відновлення їх працездатності після користування необхідний ремонт Найбільш близьким за технічного суттю до винаходу, що заявляється, є сповіщувач пожежний ручний шведської фірми "Telelarm", мод 2333 [7] Сповіщувач містить корпус, що включав основу, кришку і засоби кріплення до стіни На кришці закріплене захисне скло, під яким розташована комутаційна кнопка з контактами, з'єднаними з вихідними клемами, і червоний світловий індикатор Сповіщувач спрацьовує, якщо захисне скло зруйноване і контакти кнопки певним чином комутують шлейф сигналізації При цьому світиться індикатор Для відновлення працездатності сповіщувача зламане скло потрібно замінити Недоліком цього сповіщувача являється можливість його застосування лише-в приміщеннях через відсутність герметизації контактів Можлива також поломка пружини комутаційної кнопки внаслідок її старіння чи корозії, підвищення перехідного опору контактів кнопки-через їх окислювання Ці фактори знижують надійність роботи пристрою Крім того, у випадку пожежі, особа що її виявила, як правило поспішає, а тому не виключається поранення рук уламками захисного скла Задачею, на вирішення якої спрямований винахід, являється розробка більш безпечної і зручної в експлуатації конструкції сповіщувача з підвищеною надійністю роботи як в приміщеннях, так і на відкритому повітрі Створена нова конструкція ручного пожежного сповіщувача шляхом застосування герметизованих контактів, виключення пружини за рахунок нової конструкції робочого елементу дозволяє одержати технічний результат, який полягає в більш безпечній і зручній експлуатації пристрою, а також в підвищенні універсальності і надійності сповіщувача, що досягається кращим захистом від впливу кліматичних умов Для досягнення вказаного технічного результату, у відомому ручному пожежному сповіщувачі, що містить корпус, який включав основу, кришку і засоби кріплення до вертикальної опори, робочий елемент, встановлений на корпусі з можливістю зворотно-поступального руху, і виконавчий пристрій у вигляді комутаційно-індикаторної схеми, згідно з винаходом, що заявляється, комутаційноіндикаторна схема виконана у вигляді паралельно з'єднаних між собою геркона і світлового індикатора, наприклад світлодюда з обмежуючим резистором і підключених місцями з'єднань до вихідних клем, а робочий елемент являє собою пластмасовий важіль з запресованим в нього для керуванням герконом постійним магнітом, встановлений з можливістю руху у вертикальному-напрямку Комутаційно-індикаторна схема може мати конструкцію друкованої плати з закріпленими на ній клем 56119 ною-колодкою і радіоелементами Така плата закріплюється на основі корпусу таким чином, щоб світлодюд був розміщений напроти, отвору j виконаному в кришці корпусу Для виключення самочинного спрацювання сповіщувачів, а також для ведення обліку і контролю за їхнім робочим станом, кришка і важіль мають отвори, суміщені прироботі пристрою в черговому режимі для установки дроту з пломбою, Для забезпечення зазору між корпусом і вертикальною опорою з метою запобігання помилковому спрацюванню пристрою через попадання атмосферної вологи в корпус, на зовнішньому боці основи корпусу сповіщувача виконані виступи В процесі проведення автором патентних досліджень в доступних джерелах інформації з цієї галузі техніки не виявлено технічних рішень, що характеризуються сукупністю ознак заявленого винаходу Порівняльний аналіз запропонованого технічного рішення з прототипом дозволяє зробити висновок, що сповіщувач, який заявляється, відрізняється від відомого наявністю нової конструкції робочого елемента, його переміщенням, застосуванням більш надійного комутаційного елемента і вдосконаленим корпусом сповішувача Це свідчить про наявність нових істотних ознак, тобто про ВІДПОВІДНІСТЬ заявленого винаходу критерію "новизна" Проведений аналіз інших технічних рішень не виявив впливу сукупності відрізняючих ознак на проявлений ними технічний результат Це означає, що заявлене-рішення не випливає із відомого рівня техніки, а отже можна зробити висновок про ВІДПОВІДНІСТЬ його критерію "винахідницький рівень" Промислова придатність підтверджена виготовленням дослідних зразків пристрою, які пройшли випробування з позитивними результатами Суть винаходу пояснюється наведеними кресленнями На фіг 1 представлений загальний вигляд сповішувача при роботі його в черговому режимі, на фіг 2 показана його електрична комутаційне-індикаторна схема, що працює в тому ж режимі контакти геркона замкнуті, світлодюд не світиться, на фіг 3 зображений сповіщувач при роботі його в режимі "Тривога", а на фіг 4 показана його електрична схема у цьому ж режимі контакти геркона розімкнуті, індикатор світиться На фіг 5 показаний поперечний переріз пристрою, зображеного на фіг 1, горизонтальною площиною А - А Заявлений пожежний ручний сповіщувач містить корпус, що включає основу 1 /фіг 5/, кришку 2 і засоби кріплення сповіщувача до стіни у вигляді отворів 3 в корпусі і шурупів або гвинтів /на кресленнях не показані/ Для встановлення потрібного режиму роботи служить робочий елемент, виконаній із пластмаси у формі U-подібного важеля 4 із запресованим в нього для керування герконом 5 постійним магнітом /на кресленнях не показаний/ Важіль 4 розміщений в U-подібній виїмці, виконаній у кришці 2, яка повторює форму важеля і служить напрямною-при його зворотнопоступальному русі Всередині корпусарозташована комутаційно-індикаторна схема /фіг 2 і 4/, виконана у вигляді геркона 5 і паралельно до нього підключеного ланцюга із послідовно сполу чених обмежуючого резистора в і світлодюда 7 Радіоелементи комутаційно-індикаторної схеми змонтовані на друкованій платі і підключені до вихідних клем клемної колодки Друкована плата закріплена на основі 1 корпуса При цьому світлодюд 7 входить в отвір 8, виконаний у кришці 2 Після монтажу на шлейфі сигналізації сповіщувач ставлять у черговий режим і пломбують з допомогою пломби і дроту, який протягують в отвори 9 у кришці і важелі, розміщені в цьому режимі СПІВВІСно У верхньому положенні /черговий режим/ важіль 4 утримується також пружинними зачіпками 10 Для зручності подачі важеля вниз /при переведенні сповіщувача в режим "Тривога"/ в горизонтальній частині важеля є заглибина 11 для пальців руки особи, що подав сигнал тривоги, сформована буртиком у вигляді - скоби 12 Запропонований пожежний ручний сповіщувач призначений для подачі сигналу тривоги на такі технічні засоби як поширені зараз прилади пожежної та охоронно-пожежної сигналізації ППС-ЗМ, ППК-2, Сигнал 42-01, Варта-1, Гамма, Датчик-2 та ІНШІ в цілодобовому безперервному режимі Такі сповіщувачі можна встановлювати по шляху евакуації людей на відстані не менше 50 м один від одного і на висоті 1,5м в коридорах, біля входів і виходів з приміщення Як правило, сповіщувач кріпиться на СТІНІ приміщення з допомогою призначених для цього двох отворів 3 в основі корпусу і шурупів В один шлейф приймальноконтрольного приладу можна підключати 50 сповіщувачів В черговому режимі важіль 4 знаходиться у верхньому положенні /фіг 1 і 2/ При цьому запресований у важіль постійний магніт знаходиться напроти контактів геркона 5, які під дією магнітного поля замкнуті Напруга на світлодюд не подається і він не світиться Важіль зафіксований зачіпками 10 і дротом пломби У випадку пожежі для подачі сигналу "Тривога" зривають пломбу і, натискуючи пальцями на скобу 12 важеля 4 у напрямку покажчика /вниз/, переводять робочий елемент в положення "Пожежа" При цьому магнітне поле постійного магніту зміщується, і по відношенню до геркона слабшає, що викликає розімкнення контактів, подачу на світлодюд напруги і його СВІТІННЯ Це вказує на прийняття сигналу "Тривога" приймально-контрольним приладом Конструкція запропонованого сповіщувача дозволяє застосовувати його не тільки у приміщенні, а й на відкритому повітрі Цьому сприяє форма основи корпусу, на зовнішньому боці якої є виступи 13 /фіг 5/ висотою у кілька міліметрів, які відпресовані разом з основою 1 як одне ціле Це дозволяє при монтажі пристрою одержати зазор між корпусом і вертикальною опорою Тому під час негоди, коли струмки дощу стікають по опорі, риск попадання води всередину корпусу значно зменшується Запропонований пожежний ручний сповіщувач має невелику номенклатуру деталей, простий і компактний за конструкцією, не потребує наладки, регулювання і догляду Крім того, він надійний і безпечний в експлуатації ДЖЕРЕЛА ВИКОРИСТАНОЇ ІНФОРМАЦІЇ 1 А с СРСР №1756914, кл G08B17/00, опубл в 56119 бюл №31 за 1992р 2 Патент України №35993 А, кл G08B17/06, опубл в бюл №3 за 2001 р 3 А с СРСР №1833905, кл G08B17/10, опубл в бюл №30 за 1993р 4 Каталог "Продукція протипожежного призначення, яка сертифікована в Україні", вид "Основа", Київ, 1998, с 55-59 5 Каталог "Продукція протипожежного призначен 8 ня, яка сертифікована в Україні", вид "Основа", Київ, 1998, с 97-99 6 Каталог по системам безопасности и связи Часть 4 "Охранно-пожарная сигнализация", с 3 - 9 - Приложение 1 к журналу "Охранные системы", №3 за 2001 г 7 Каталог "Продукція протипожежного призначення, яка сертифікована в Україні", вид "Основа", Київ, 1998, с 127 -- прототип J . ПОЖЕЖА ПОЖЕЖА FIRE ФІГ.1 Фіг.З Фіг.2 Фіг.4 Підписано до друку 05 05 2003 р Тираж 39 прим ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24
