Пожежний сповіщувач

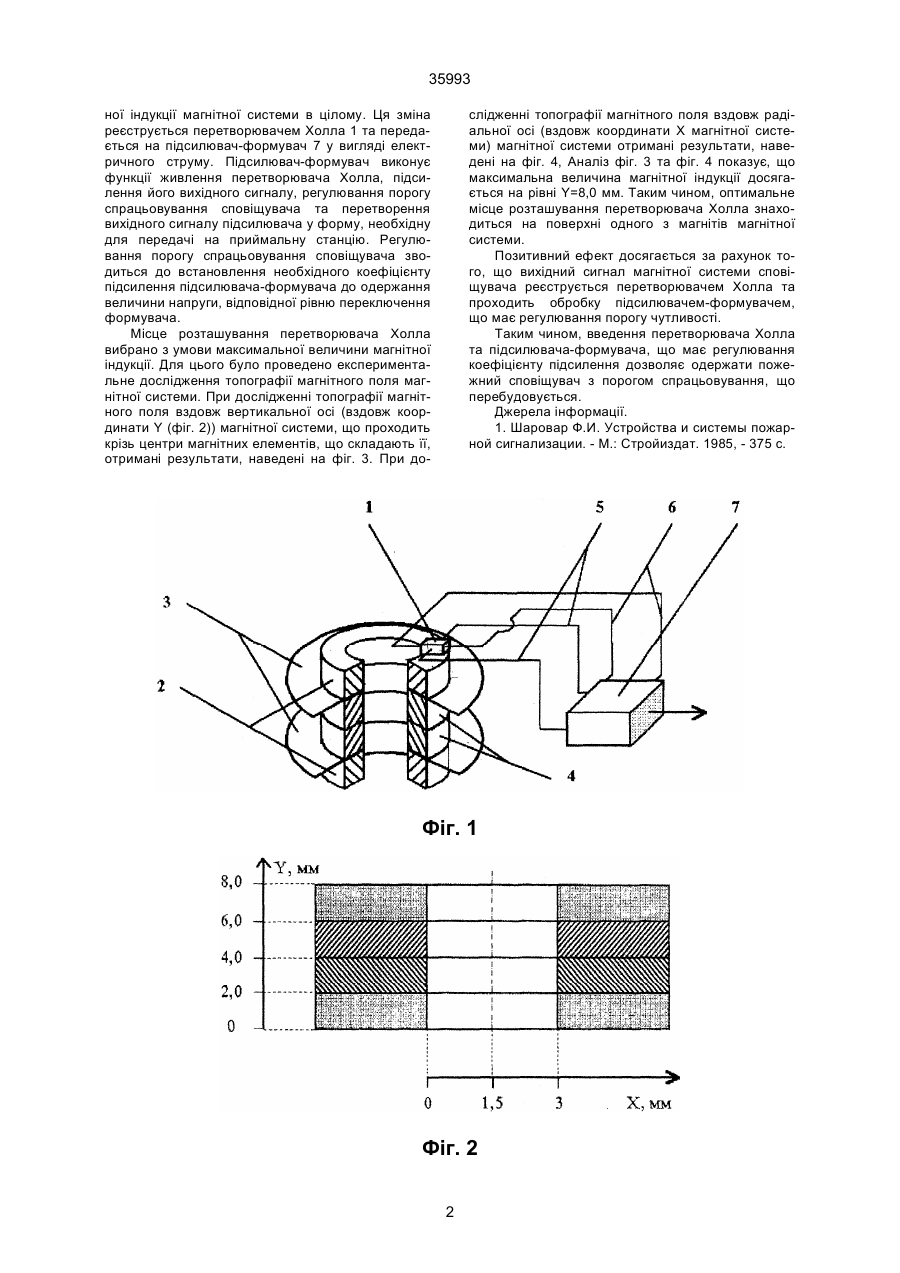

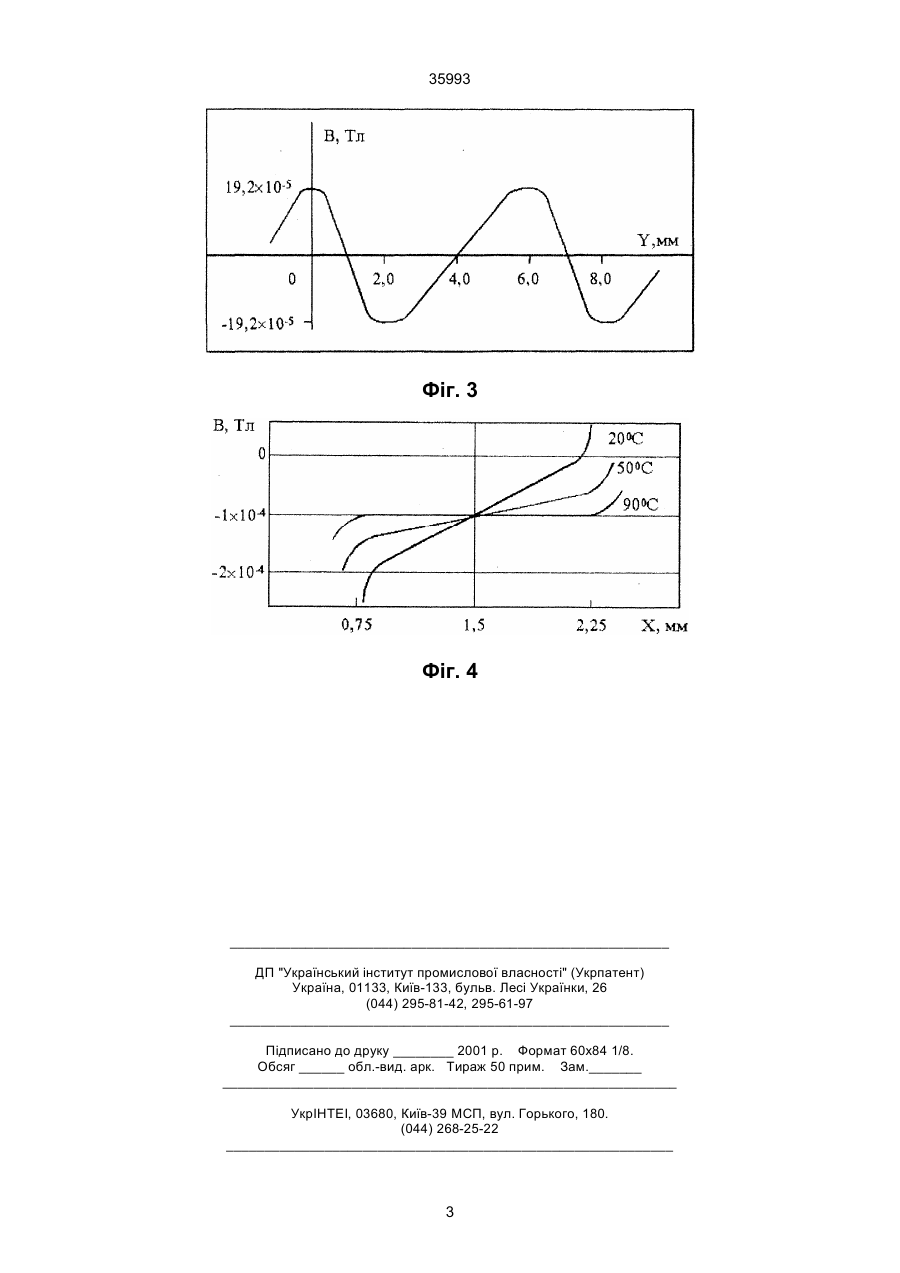

Пожежний сповіщувач, що містить основу, теплоприймачі, магнітну систему та виконавчий пристрій, причому магнітна система складається з 35993 ної індукції магнітної системи в цілому. Ця зміна реєструється перетворювачем Холла 1 та передається на підсилювач-формувач 7 у вигляді електричного струму. Підсилювач-формувач виконує функції живлення перетворювача Холла, підсилення його вихідного сигналу, регулювання порогу спрацьовування сповіщувача та перетворення вихідного сигналу підсилювача у форму, необхідну для передачі на приймальну станцію. Регулювання порогу спрацьовування сповіщувача зводиться до встановлення необхідного коефіцієнту підсилення підсилювача-формувача до одержання величини напруги, відповідної рівню переключення формувача. Місце розташування перетворювача Холла вибрано з умови максимальної величини магнітної індукції. Для цього було проведено експериментальне дослідження топографії магнітного поля магнітної системи. При дослідженні топографії магнітного поля вздовж вертикальної осі (вздовж координати Y (фіг. 2)) магнітної системи, що проходить крізь центри магнітних елементів, що складають її, отримані результати, наведені на фіг. 3. При до слідженні топографії магнітного поля вздовж радіальної осі (вздовж координати Х магнітної системи) магнітної системи отримані результати, наведені на фіг. 4, Аналіз фіг. 3 та фіг. 4 показує, що максимальна величина магнітної індукції досягається на рівні Y=8,0 мм. Таким чином, оптимальне місце розташування перетворювача Холла знаходиться на поверхні одного з магнітів магнітної системи. Позитивний ефект досягається за рахунок того, що вихідний сигнал магнітної системи сповіщувача реєструється перетворювачем Холла та проходить обробку підсилювачем-формувачем, що має регулювання порогу чутливості. Таким чином, введення перетворювача Холла та підсилювача-формувача, що має регулювання коефіцієнту підсилення дозволяє одержати пожежний сповіщувач з порогом спрацьовування, що перебудовується. Джерела інформації. 1. Шаровар Ф.И. Устройства и системы пожарной сигнализации. - М.: Стройиздат. 1985, - 375 с. Фіг. 1 Фіг. 2 2 35993 Фіг. 3 Фіг. 4 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
