Пневматичний сортувальний стіл

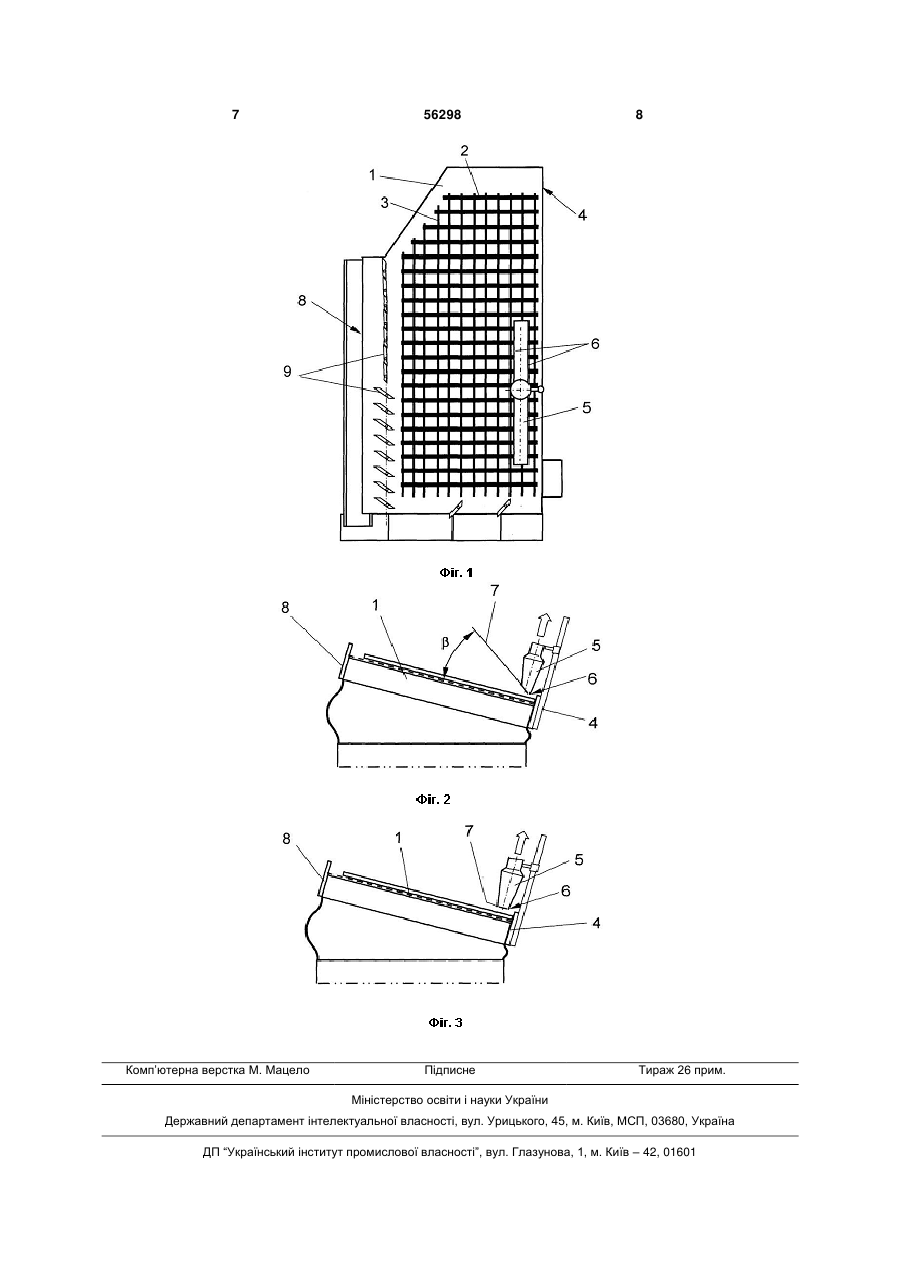

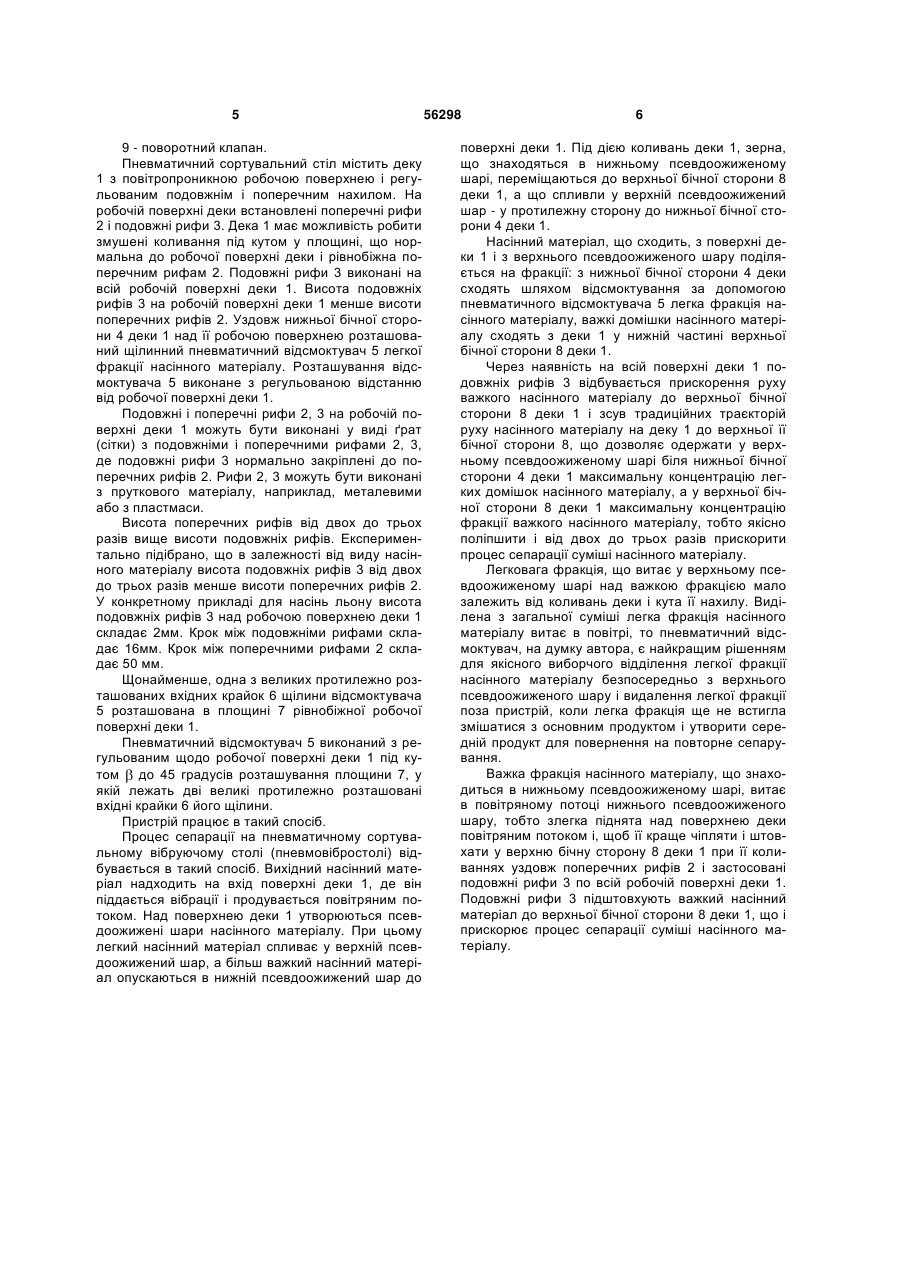

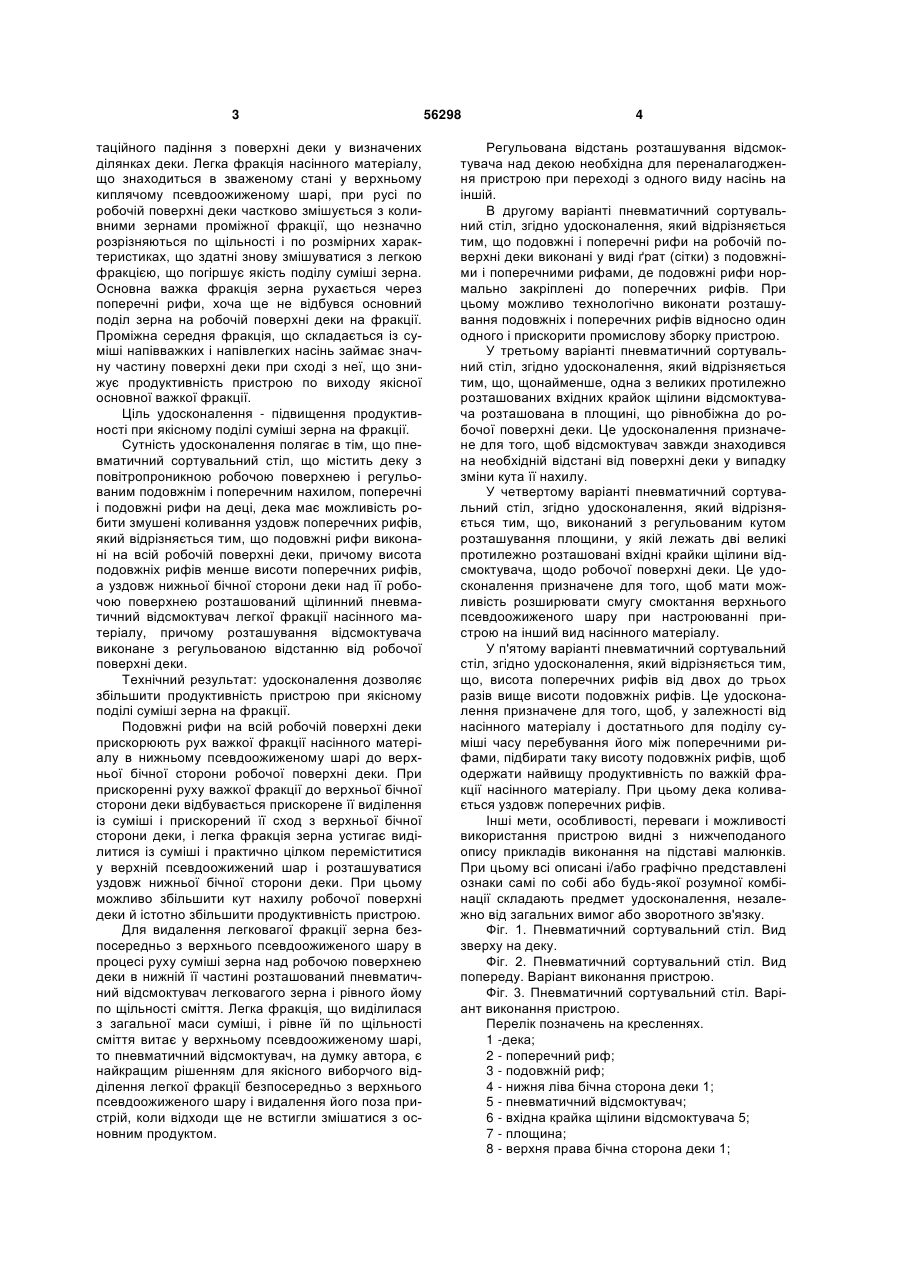

1. Пневматичний сортувальний стіл, що містить деку з повітропроникною робочою поверхнею і регульованим подовжнім і поперечним нахилом, поперечні і подовжні рифлі на деці, дека має можливість робити вимушені коливання уздовж поперечних рифлів, який відрізняється тим, що подовжні рифлі виконані на всій робочій поверхні деки, причому висота подовжніх рифлів менше висоти поперечних рифлів, а уздовж нижньої бічної сторони деки над її робочою поверхнею розташований щілинний пневматичний відсмоктувач легкої фракції насінного матеріалу, причому розташування відсмоктувача виконане з регульованою відстанню від робочої поверхні деки. U 2 (19) 1 3 таційного падіння з поверхні деки у визначених ділянках деки. Легка фракція насінного матеріалу, що знаходиться в зваженому стані у верхньому киплячому псевдоожиженому шарі, при русі по робочій поверхні деки частково змішується з коливними зернами проміжної фракції, що незначно розрізняються по щільності і по розмірних характеристиках, що здатні знову змішуватися з легкою фракцією, що погіршує якість поділу суміші зерна. Основна важка фракція зерна рухається через поперечні рифи, хоча ще не відбувся основний поділ зерна на робочій поверхні деки на фракції. Проміжна середня фракція, що складається із суміші напівважких і напівлегких насінь займає значну частину поверхні деки при сході з неї, що знижує продуктивність пристрою по виходу якісної основної важкої фракції. Ціль удосконалення - підвищення продуктивності при якісному поділі суміші зерна на фракції. Сутність удосконалення полягає в тім, що пневматичний сортувальний стіл, що містить деку з повітропроникною робочою поверхнею і регульованим подовжнім і поперечним нахилом, поперечні і подовжні рифи на деці, дека має можливість робити змушені коливання уздовж поперечних рифів, який відрізняється тим, що подовжні рифи виконані на всій робочій поверхні деки, причому висота подовжніх рифів менше висоти поперечних рифів, а уздовж нижньої бічної сторони деки над її робочою поверхнею розташований щілинний пневматичний відсмоктувач легкої фракції насінного матеріалу, причому розташування відсмоктувача виконане з регульованою відстанню від робочої поверхні деки. Технічний результат: удосконалення дозволяє збільшити продуктивність пристрою при якісному поділі суміші зерна на фракції. Подовжні рифи на всій робочій поверхні деки прискорюють рух важкої фракції насінного матеріалу в нижньому псевдоожиженому шарі до верхньої бічної сторони робочої поверхні деки. При прискоренні руху важкої фракції до верхньої бічної сторони деки відбувається прискорене її виділення із суміші і прискорений її сход з верхньої бічної сторони деки, і легка фракція зерна устигає виділитися із суміші і практично цілком переміститися у верхній псевдоожижений шар і розташуватися уздовж нижньої бічної сторони деки. При цьому можливо збільшити кут нахилу робочої поверхні деки й істотно збільшити продуктивність пристрою. Для видалення легковагої фракції зерна безпосередньо з верхнього псевдоожиженого шару в процесі руху суміші зерна над робочою поверхнею деки в нижній її частині розташований пневматичний відсмоктувач легковагого зерна і рівного йому по щільності сміття. Легка фракція, що виділилася з загальної маси суміші, і рівне їй по щільності сміття витає у верхньому псевдоожиженому шарі, то пневматичний відсмоктувач, на думку автора, є найкращим рішенням для якісного виборчого відділення легкої фракції безпосередньо з верхнього псевдоожиженого шару і видалення його поза пристрій, коли відходи ще не встигли змішатися з основним продуктом. 56298 4 Регульована відстань розташування відсмоктувача над декою необхідна для переналагодження пристрою при переході з одного виду насінь на іншій. В другому варіанті пневматичний сортувальний стіл, згідно удосконалення, який відрізняється тим, що подовжні і поперечні рифи на робочій поверхні деки виконані у виді ґрат (сітки) з подовжніми і поперечними рифами, де подовжні рифи нормально закріплені до поперечних рифів. При цьому можливо технологічно виконати розташування подовжніх і поперечних рифів відносно один одного і прискорити промислову зборку пристрою. У третьому варіанті пневматичний сортувальний стіл, згідно удосконалення, який відрізняється тим, що, щонайменше, одна з великих протилежно розташованих вхідних крайок щілини відсмоктувача розташована в площині, що рівнобіжна до робочої поверхні деки. Це удосконалення призначене для того, щоб відсмоктувач завжди знаходився на необхідній відстані від поверхні деки у випадку зміни кута її нахилу. У четвертому варіанті пневматичний сортувальний стіл, згідно удосконалення, який відрізняється тим, що, виконаний з регульованим кутом розташування площини, у якій лежать дві великі протилежно розташовані вхідні крайки щілини відсмоктувача, щодо робочої поверхні деки. Це удосконалення призначене для того, щоб мати можливість розширювати смугу смоктання верхнього псевдоожиженого шару при настроюванні пристрою на інший вид насінного матеріалу. У п'ятому варіанті пневматичний сортувальний стіл, згідно удосконалення, який відрізняється тим, що, висота поперечних рифів від двох до трьох разів вище висоти подовжніх рифів. Це удосконалення призначене для того, щоб, у залежності від насінного матеріалу і достатнього для поділу суміші часу перебування його між поперечними рифами, підбирати таку висоту подовжніх рифів, щоб одержати найвищу продуктивність по важкій фракції насінного матеріалу. При цьому дека коливається уздовж поперечних рифів. Інші мети, особливості, переваги і можливості використання пристрою видні з нижчеподаного опису прикладів виконання на підставі малюнків. При цьому всі описані і/або графічно представлені ознаки самі по собі або будь-якої розумної комбінації складають предмет удосконалення, незалежно від загальних вимог або зворотного зв'язку. Фіг. 1. Пневматичний сортувальний стіл. Вид зверху на деку. Фіг. 2. Пневматичний сортувальний стіл. Вид попереду. Варіант виконання пристрою. Фіг. 3. Пневматичний сортувальний стіл. Варіант виконання пристрою. Перелік позначень на кресленнях. 1 -дека; 2 - поперечний риф; 3 - подовжній риф; 4 - нижня ліва бічна сторона деки 1; 5 - пневматичний відсмоктувач; 6 - вхідна крайка щілини відсмоктувача 5; 7 - площина; 8 - верхня права бічна сторона деки 1; 5 9 - поворотний клапан. Пневматичний сортувальний стіл містить деку 1 з повітропроникною робочою поверхнею і регульованим подовжнім і поперечним нахилом. На робочій поверхні деки встановлені поперечні рифи 2 і подовжні рифи 3. Дека 1 має можливість робити змушені коливання під кутом у площині, що нормальна до робочої поверхні деки і рівнобіжна поперечним рифам 2. Подовжні рифи 3 виконані на всій робочій поверхні деки 1. Висота подовжніх рифів 3 на робочій поверхні деки 1 менше висоти поперечних рифів 2. Уздовж нижньої бічної сторони 4 деки 1 над її робочою поверхнею розташований щілинний пневматичний відсмоктувач 5 легкої фракції насінного матеріалу. Розташування відсмоктувача 5 виконане з регульованою відстанню від робочої поверхні деки 1. Подовжні і поперечні рифи 2, 3 на робочій поверхні деки 1 можуть бути виконані у виді ґрат (сітки) з подовжніми і поперечними рифами 2, 3, де подовжні рифи 3 нормально закріплені до поперечних рифів 2. Рифи 2, 3 можуть бути виконані з пруткового матеріалу, наприклад, металевими або з пластмаси. Висота поперечних рифів від двох до трьох разів вище висоти подовжніх рифів. Експериментально підібрано, що в залежності від виду насінного матеріалу висота подовжніх рифів 3 від двох до трьох разів менше висоти поперечних рифів 2. У конкретному прикладі для насінь льону висота подовжніх рифів 3 над робочою поверхнею деки 1 складає 2мм. Крок між подовжніми рифами складає 16мм. Крок між поперечними рифами 2 складає 50 мм. Щонайменше, одна з великих протилежно розташованих вхідних крайок 6 щілини відсмоктувача 5 розташована в площині 7 рівнобіжної робочої поверхні деки 1. Пневматичний відсмоктувач 5 виконаний з регульованим щодо робочої поверхні деки 1 під кутом до 45 градусів розташування площини 7, у якій лежать дві великі протилежно розташовані вхідні крайки 6 його щілини. Пристрій працює в такий спосіб. Процес сепарації на пневматичному сортувальному вібруючому столі (пневмовібростолі) відбувається в такий спосіб. Вихідний насінний матеріал надходить на вхід поверхні деки 1, де він піддається вібрації і продувається повітряним потоком. Над поверхнею деки 1 утворюються псевдоожижені шари насінного матеріалу. При цьому легкий насінний матеріал спливає у верхній псевдоожижений шар, а більш важкий насінний матеріал опускаються в нижній псевдоожижений шар до 56298 6 поверхні деки 1. Під дією коливань деки 1, зерна, що знаходяться в нижньому псевдоожиженому шарі, переміщаються до верхньої бічної сторони 8 деки 1, а що спливли у верхній псевдоожижений шар - у протилежну сторону до нижньої бічної сторони 4 деки 1. Насінний матеріал, що сходить, з поверхні деки 1 і з верхнього псевдоожиженого шару поділяється на фракції: з нижньої бічної сторони 4 деки сходять шляхом відсмоктування за допомогою пневматичного відсмоктувача 5 легка фракція насінного матеріалу, важкі домішки насінного матеріалу сходять з деки 1 у нижній частині верхньої бічної сторони 8 деки 1. Через наявність на всій поверхні деки 1 подовжніх рифів 3 відбувається прискорення руху важкого насінного матеріалу до верхньої бічної сторони 8 деки 1 і зсув традиційних траєкторій руху насінного матеріалу на деку 1 до верхньої її бічної сторони 8, що дозволяє одержати у верхньому псевдоожиженому шарі біля нижньої бічної сторони 4 деки 1 максимальну концентрацію легких домішок насінного матеріалу, а у верхньої бічної сторони 8 деки 1 максимальну концентрацію фракції важкого насінного матеріалу, тобто якісно поліпшити і від двох до трьох разів прискорити процес сепарації суміші насінного матеріалу. Легковага фракція, що витає у верхньому псевдоожиженому шарі над важкою фракцією мало залежить від коливань деки і кута її нахилу. Виділена з загальної суміші легка фракція насінного матеріалу витає в повітрі, то пневматичний відсмоктувач, на думку автора, є найкращим рішенням для якісного виборчого відділення легкої фракції насінного матеріалу безпосередньо з верхнього псевдоожиженого шару і видалення легкої фракції поза пристрій, коли легка фракція ще не встигла змішатися з основним продуктом і утворити середній продукт для повернення на повторне сепарування. Важка фракція насінного матеріалу, що знаходиться в нижньому псевдоожиженому шарі, витає в повітряному потоці нижнього псевдоожиженого шару, тобто злегка піднята над поверхнею деки повітряним потоком і, щоб її краще чіпляти і штовхати у верхню бічну сторону 8 деки 1 при її коливаннях уздовж поперечних рифів 2 і застосовані подовжні рифи 3 по всій робочій поверхні деки 1. Подовжні рифи 3 підштовхують важкий насінний матеріал до верхньої бічної сторони 8 деки 1, що і прискорює процес сепарації суміші насінного матеріалу. 7 Комп’ютерна верстка М. Мацело 56298 8 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
