Індуктор для магнітотерапії

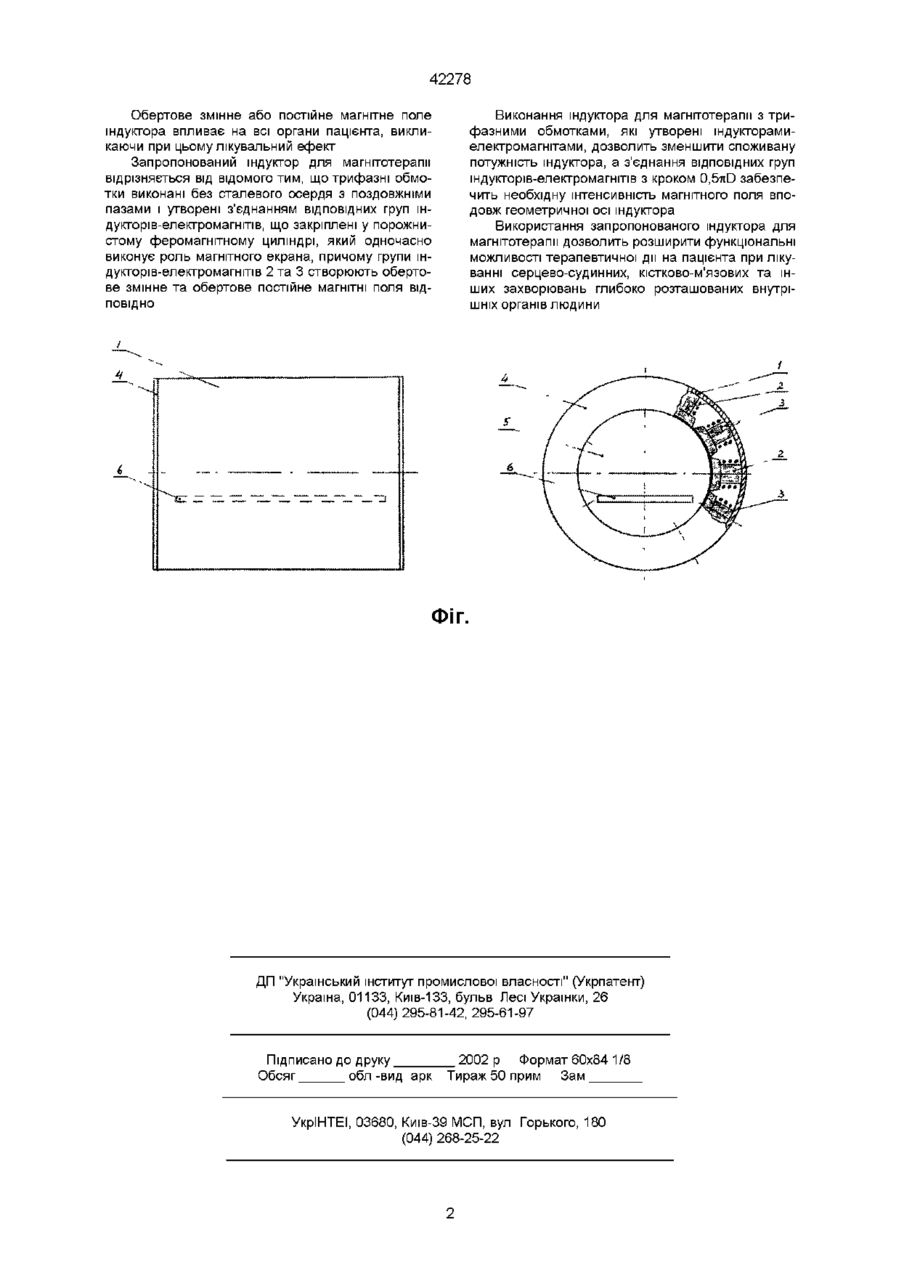

Індуктор для магнітотерапм, що містить порожнистий феромагнітний циліндр, магнітний екран, не менш як одну трифазну систему, який відрізняється тим, що введена додатково трифазна система, причому обмотки трифазних систем утворені з'єднанням ВІДПОВІДНИХ груп індукторівелектромагнітів, закріплених у порожнистому феромагнітному циліндрі, що є одночасно магнітним екраном Винахід відноситься до медицини, а саме до медичної техніки, яка призначена для лікування серцево-судинних, кістково-м'язових та інших захворювань глибоко розташованих внутрішніх органів людини Відома магнітотерапевтична установка, яка містить в собі індуктор, виконаний у вигляді охоплюючого робочу порожнину циліндра з феромагнітного матеріалу і поздовжніми пазами на внутрішній поверхні, в які укладається трифазна двополюсна обмотка, що живиться від трифазного перетворювача частоти Індуктор зовні по всій довжині охоплений циліндричним магнітним екраном, який закінчується на торцях зрізаними конусами, на вершинах яких, в якості магнітних шунтів, закріплені масивні кільця з феромагнітного матеріалу В порожнині індуктора розташована рухлива каретка для пацієнта (Ас СССР 1588425, A61N2/00 Магнитотерапевтическая установка "Магнитотурботр о н " / Д А Синицкий, С Д Синицкий №4651425/ 30-14, Заяв 15 02 1989, Опубл 30 08 1990, Бюл №32) рішній поверхні індуктора при незначній споживаній потужності Поставлена задача досягається тим, що індуктор виконують у вигляді порожнистого феромагнітного циліндра з дванадцятьма переміжними індукторами-електромагнітами, які утворюють дві трифазні системи для створення обертових змінного та постійного магнітних полів На фігурі зображений запропонований індуктор для магнітотерапм, головний вид та вид зліва Індуктор містить в собі порожнистий феромагнітний циліндр 1 з дванадцятьма індукторамиелектромагнітами, причому групи з шести індукторів-електромагнітів 2 і 3 утворюють дві трифазні системи для створення обертових змінного та постійного магнітних полів ВІДПОВІДНО На торцях циліндра 1, одночасно виконуючого роль магнітного екрана, закріплені феромагнітні кільця 4, які мають внутрішній діаметр, рівний діаметру робочої порожнини 5 індуктора, в якій розташована рухлива каретка 6 для пацієнта Індуктор для магнітотерапм працює таким чином Перед початком лікувальної процедури хворого укладають на висунуту каретку, яку потім занурюють у робочу порожнину індуктора При подачі напруги до групи індукторів-електромагнітів 2, наприклад, від трифазного перетворювача частоти, в індукторі створюється обертове змінне магнітне поле, а при подачі напруги до групи індукторівелектромагнітів 3, наприклад, від спеціального комутатора, в індукторі створюється обертове постійне магнітне поле Інтенсивність та частота обертання створених магнітних полів можуть бути заданими або змінюваними по певній програмі Однак індуктор цієї установки споживає значну потужність, забезпечує обертове змінне магнітне поле з інтенсивністю вподовж геометричної осі індуктора близькою до нуля із-за високої швидкості зниження інтенсивності магнітного поля в напряму до геометричного центра порожнини індуктора В основу винаходу поставлено задачу створити індуктор для магнітотерапм з розширеними функціональними можливостями за рахунок використання обертових змінного та постійного магнітних полів з інтенсивністю магнітного поля вподовж геометричної осі індуктора рівній ВІДПОВІДНО 10% та 25% від інтенсивності магнітного поля на внут 00 42278 Обертове змінне або постійне магнітне поле індуктора впливає на всі органи пацієнта, викликаючи при цьому лікувальний ефект Запропонований індуктор для магнітотерапії відрізняється від відомого тим, що трифазні обмотки виконані без сталевого осердя з поздовжніми пазами і утворені з'єднанням ВІДПОВІДНИХ груп шдукторів-електромагнітів, що закріплені у порожнистому феромагнітному циліндрі, який одночасно виконує роль магнітного екрана, причому групи шдукторів-електромагнітів 2 та 3 створюють обертове змінне та обертове постійне магнітні поля ВІД Виконання індуктора для магнітотерапії з трифазними обмотками, які утворені індукторамиелектромагнітами, дозволить зменшити споживану потужність індуктора, а з'єднання ВІДПОВІДНИХ груп індукторів-електромагнітів з кроком 0,5TID забезпечить необхідну інтенсивність магнітного поля вподовж геометричної осі індуктора Використання запропонованого індуктора для магнітотерапії дозволить розширити функціональні можливості терапевтичної дії на пацієнта при лікуванні серцево-судинних, кістково-м'язових та інших захворювань глибоко розташованих внутрішніх органів людини ПОВІДНО ФІГ. ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Киів-133, бульв Лесі Українки, 26 (044)295-81-42, 295-61-97 Підписано до друку Обсяг обл -вид арк 2002 р Формат 60x84 1/8 Тираж 50 прим Зам УкрІНТЕІ, 03680, Киів-39 МСП, вул Горького, 180 (044) 268-25-22
