Установка для одержання водно-бітумної емульсії

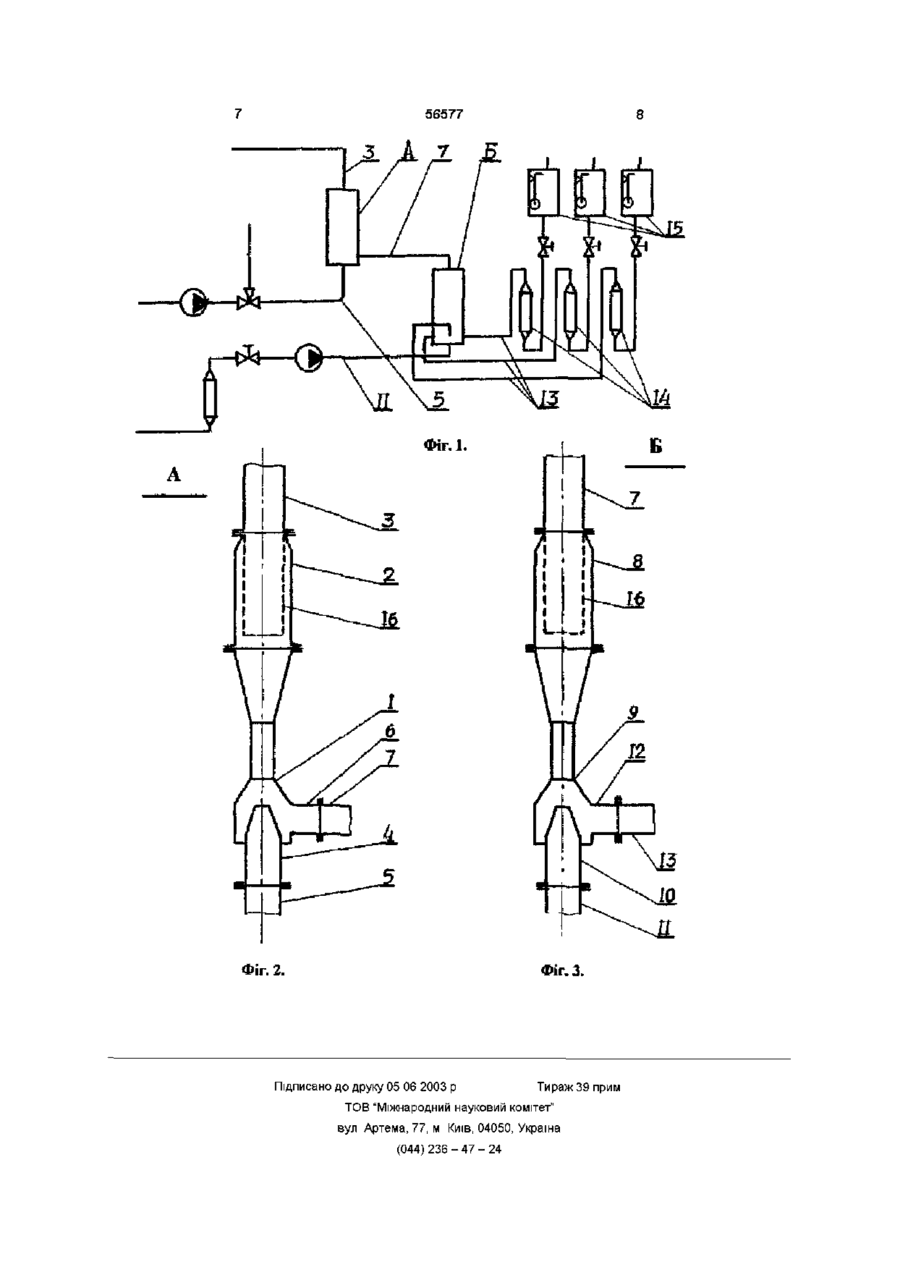

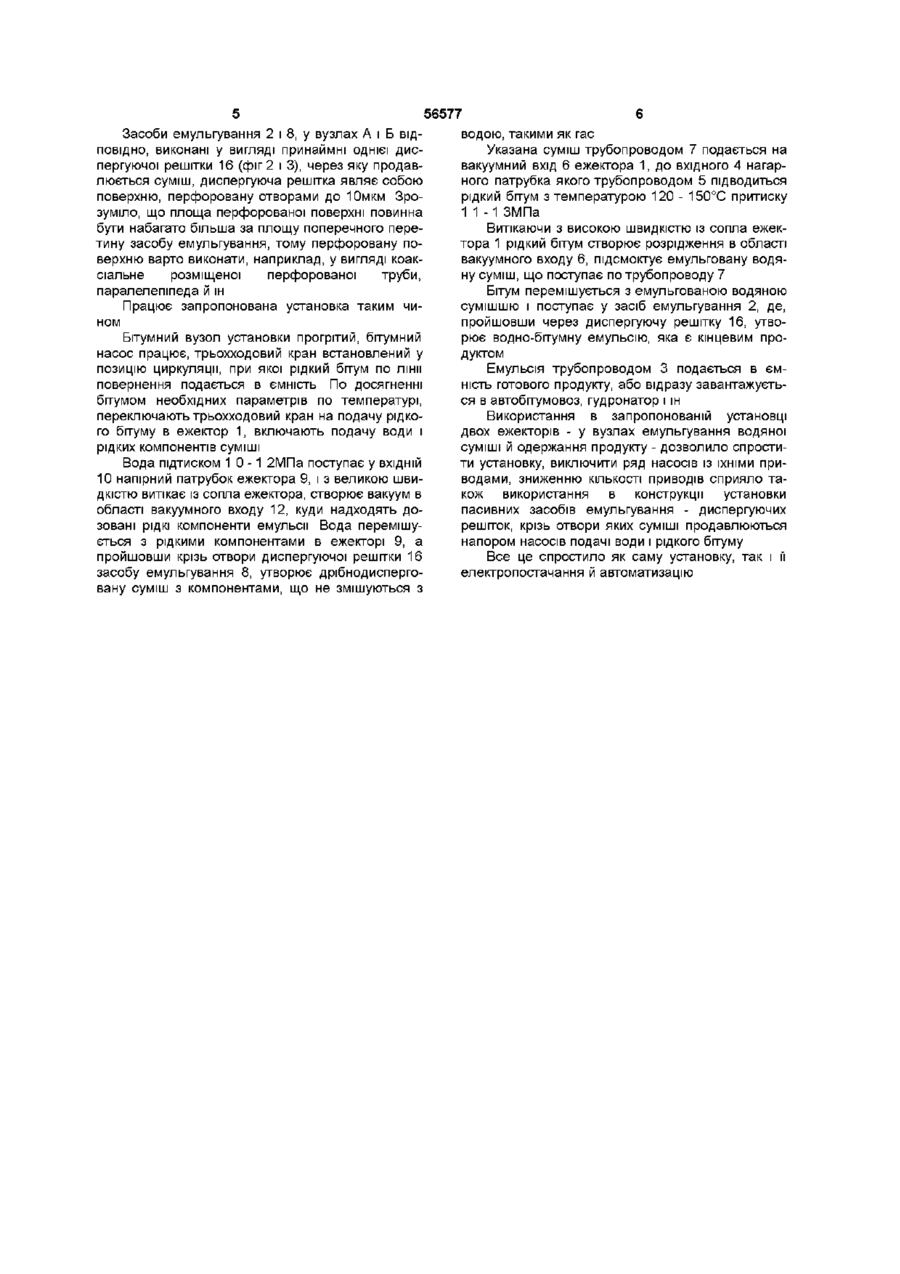

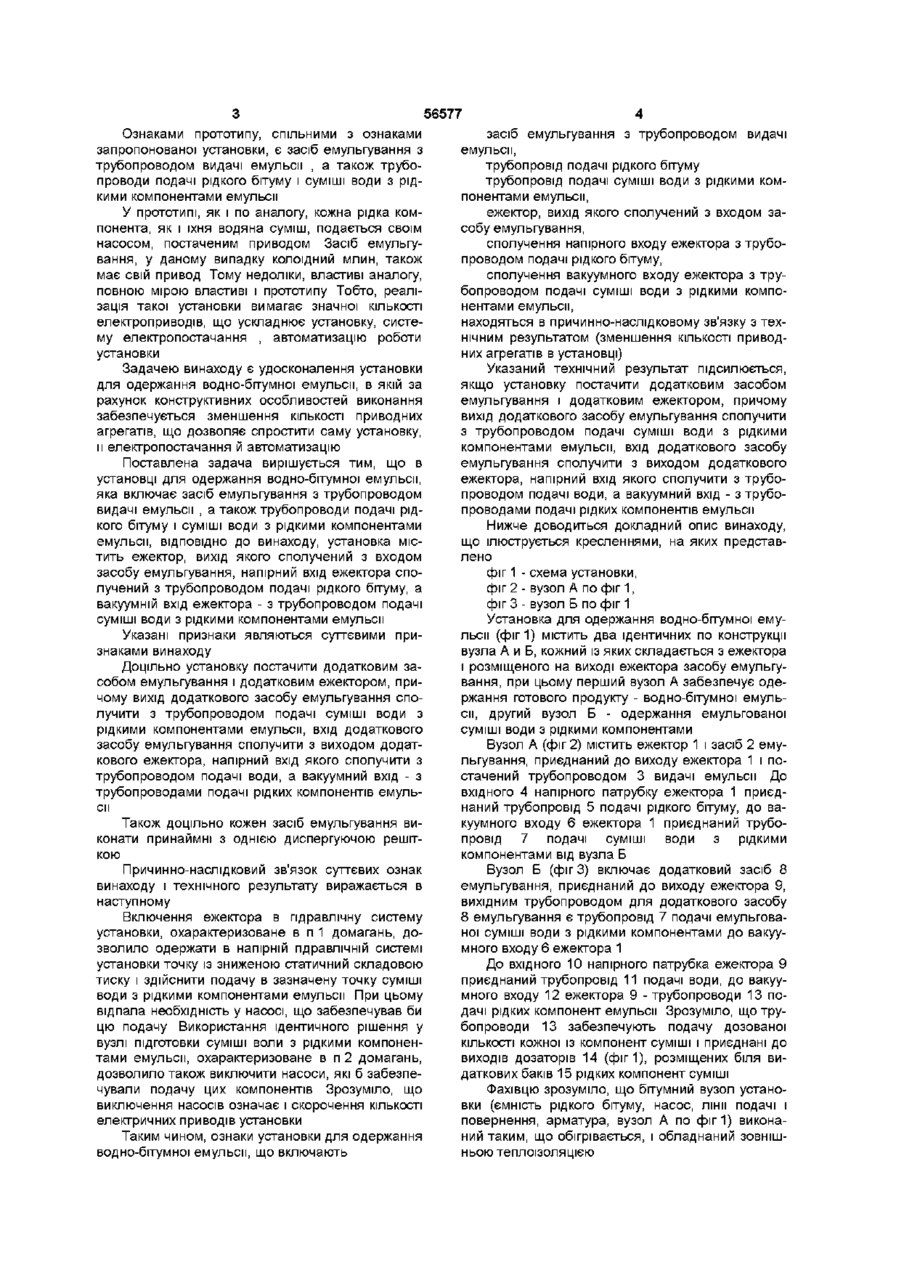

1 Установка для одержання водно-бітумної емульсії, що включає засіб емульгування з трубопроводом видачі емульсії, а також трубопроводи подачі рідкого бітуму і суміші води з рідкими компонентами емульсії, яка відрізняється тим, що містить ежектор, вихід якого сполучений з входом засобу емульгування, напірний вхід ежектора сполучений з трубопроводом подачі рідкого бітуму, а вакуумний вхід ежектора - з трубопроводом подачі суміші води з рідкими компонентами емульсії 2 Установка за п 1, яка відрізняється тим, що вона оснащена додатковим засобом емульгування і додатковим ежектором, причому вихід додаткового засобу емульгування сполучений з трубопроводом подачі суміші води з рідкими компонентами емульсії, вхід додаткового засобу емульгування сполучений з виходом додаткового ежектора, напірний вхід якого сполучений з трубопроводом подачі води, а вакуумний вхід - з трубопроводами подачі рідких компонентів емульсії 3 Установка за пп 1 або 2, яка відрізняється тим, що засіб емульгування включає принаймні одну диспергуючу решітку Пропозиція відноситься до механізації дорожньо-будівельних робіт, зокрема, до засобів приготування дорожніх водно-бітумних емульсій Відома установка ДС-71 для приготування водно-бітумних емульсій (С М Полосин-Никитин Механизация дорожных работ М Транспорт, 1974, с 101 - 104) Установка включає цистерну для гарячого бітуму, насос і трубопровід подачі гарячого бітуму до засобу емульгування, ємності з водою і рідкими компонентами емульсії, кожна з яких постачена насосом і спільним змішувачем води з компонентами, від якого суміш трубопроводом подається до засобу емульгування Засіб емульгування являє собою диспергатор механічного типу з рухомими і нерухомими дисками і крильчаткою, від якого водно-бітумна емульсія поступає у ємність готової продукції зуміло, що установка повинна містити відповідну КІЛЬКІСТЬ ємностей з насосами, які забезпечують подачу рідких компонентів у трубопровід, а також принаймні один змішувач води з рідкими компонентами емульсії Зрозуміло також, що кожний із насосів установки має свій електропривод, електропривод необхідний також і для механічного диспергатора установки Численність насосів ускладнює установку, численність електроприводів ускладнює як систему електроживлення, так і автоматизацію роботи установки Прототипом запропонованої є установка для одержання водно-бітумної емульсії шведської фірми Akzo Nobel (копія проспекту додається) Приведена в проспекті схема установки включає засіб емульгування у вигляді колоїдного млина з трубопроводом видачі емульсії, трубопровід подачі рідкого бітуму з розчинником у колоїдний млин, ємності з стабілізатором, емульгатором і кислотою, постачені насосами, що подають зазначені рідкі компоненти емульсії в статичний змішувач, розміщений у лінії подачі води, із змішувача водяна суміш насосом подається в колоїдний млин Ознаками відомої установки, спільними з ознаками установки, що заявляється, є засіб емульгування з трубопроводом видачі емульсії , а також трубопроводи подачі рідкого бітуму і суміші води з рідкими компонентами емульсії Відомо, ЩО ДО складу водно-бітумних емульсій можуть входити, крім води, до 4-5 рідких компонентів (И М Грушко и др Дорожно-строительные материалы М Транспорт, 1991, с 208-211) Зро 1 ю (О ю 56577 Ознаками прототипу, спільними з ознаками запропонованої установки, є засіб емульгування з трубопроводом видачі емульсії , а також трубопроводи подачі рідкого бітуму і суміші води з рідкими компонентами емульсії У прототипі, як і по аналогу, кожна рідка компонента, як і їхня водяна суміш, подається своїм насосом, постаченим приводом Засіб емульгування, у даному випадку колоїдний млин, також має свій привод Тому недоліки, властиві аналогу, повною мірою властиві і прототипу Тобто, реалізація такої установки вимагає значної КІЛЬКОСТІ електроприводів, що ускладнює установку, систему електропостачання , автоматизацію роботи установки Задачею винаходу є удосконалення установки для одержання водно-бітумної емульсії, в якій за рахунок конструктивних особливостей виконання забезпечується зменшення КІЛЬКОСТІ приводних агрегатів, що дозволяє спростити саму установку, и електропостачання й автоматизацію Поставлена задача вирішується тим, що в установці для одержання водно-бітумної емульсії, яка включає засіб емульгування з трубопроводом видачі емульсії , а також трубопроводи подачі рідкого бітуму і суміші води з рідкими компонентами емульсії, ВІДПОВІДНО до винаходу, установка містить ежектор, вихід якого сполучений з входом засобу емульгування, напірний вхід ежектора сполучений з трубопроводом подачі рідкого бітуму, а вакуумній вхід ежектора - з трубопроводом подачі суміші води з рідкими компонентами емульсії Указані признаки являються суттєвими признаками винаходу Доцільно установку постачити додатковим засобом емульгування і додатковим ежектором, причому вихід додаткового засобу емульгування сполучити з трубопроводом подачі суміші води з рідкими компонентами емульсії, вхід додаткового засобу емульгування сполучити з виходом додаткового ежектора, напірний вхід якого сполучити з трубопроводом подачі води, а вакуумний вхід - з трубопроводами подачі рідких компонентів емульсії Також доцільно кожен засіб емульгування виконати принаймні з однією диспергуючою решіткою Причинно-наслідковий зв'язок суттєвих ознак винаходу і технічного результату виражається в наступному Включення ежектора в гідравлічну систему установки, охарактеризоване в п 1 домагань, дозволило одержати в напірній гідравлічній системі установки точку із зниженою статичний складовою тиску і здійснити подачу в зазначену точку суміші води з рідкими компонентами емульсії При цьому відпала необхідність у насосі, що забезпечував би цю подачу Використання ідентичного рішення у вузлі підготовки суміші воли з рідкими компонентами емульсії, охарактеризоване в п 2 домагань, дозволило також виключити насоси, які б забезпечували подачу цих компонентів Зрозуміло, що виключення насосів означає і скорочення КІЛЬКОСТІ електричних приводів установки Таким чином, ознаки установки для одержання водно-бітумної емульсії, що включають засіб емульгування з трубопроводом видачі емульсії, трубопровід подачі рідкого бітуму трубопровід подачі суміші води з рідкими компонентами емульсії, ежектор, вихід якого сполучений з входом засобу емульгування, сполучення напірного входу ежектора з трубопроводом подачі рідкого бітуму, сполучення вакуумного входу ежектора з трубопроводом подачі суміші води з рідкими компонентами емульсії, находяться в причинно-наслідковому зв'язку з технічним результатом (зменшення КІЛЬКОСТІ приводних агрегатів в установці) Указаний технічний результат підсилюється, якщо установку постачити додатковим засобом емульгування і додатковим ежектором, причому вихід додаткового засобу емульгування сполучити з трубопроводом подачі суміші води з рідкими компонентами емульсії, вхід додаткового засобу емульгування сполучити з виходом додаткового ежектора, напірний вхід якого сполучити з трубопроводом подачі води, а вакуумний вхід - з трубопроводами подачі рідких компонентів емульсії Нижче доводиться докладний опис винаходу, що ілюструється кресленнями, на яких представлено фіг 1 - схема установки, фіг 2 - вузол А по фіг 1, фіг 3 - вузол Б по фіг 1 Установка для одержання водно-бітумної емульсії (фиг 1) містить два ідентичних по конструкції вузла А и Б, кожний із яких складається з ежектора і розміщеного на виході ежектора засобу емульгування, при цьому перший вузол А забезпечує одержання готового продукту - водно-бітумної емульсії, другий вузол Б - одержання емульгованої суміші води з рідкими компонентами Вузол А (фіг 2) містить ежектор 1 і засіб 2 емульгування, приєднаний до виходу ежектора 1 і постачений трубопроводом 3 видачі емульсії До вхідного 4 напірного патрубку ежектора 1 приєднаний трубопровід 5 подачі рідкого бітуму, до вакуумного входу 6 ежектора 1 приєднаний трубопровід 7 подачі суміші води з рідкими компонентами від вузла Б Вузол Б (фігЗ) включає додатковий засіб 8 емульгування, приєднаний до виходу ежектора 9, вихідним трубопроводом для додаткового засобу 8 емульгування є трубопровід 7 подачі емульгованої суміші води з рідкими компонентами до вакуумного входу 6 ежектора 1 До вхідного 10 напірного патрубка ежектора 9 приєднаний трубопровід 11 подачі води, до вакуумного входу 12 ежектора 9 - трубопроводи 13 подачі рідких компонент емульсії Зрозуміло, що трубопроводи 13 забезпечують подачу дозованої КІЛЬКОСТІ кожної із компонент суміші і приєднані до виходів дозаторів 14 (фиг 1), розміщених біля видаткових баків 15 рідких компонент суміші Фахівцю зрозуміло, що бітумний вузол установки (ємність рідкого бітуму, насос, лінії подачі і повернення, арматура, вузол А по фіг1) виконаний таким, що обігрівається, і обладнаний зовнішньою теплоізоляцією Засоби емульгування 2 і 8, у вузлах А і Б ВІДПОВІДНО, виконані у вигляді принаймні однієї диспергуючої решітки 16 (фіг 2 і 3), через яку продавлюється суміш, диспергуюча решітка являє собою поверхню, перфоровану отворами до Юмкм Зрозуміло, що площа перфорованої поверхні повинна бути набагато більша за площу поперечного перетину засобу емульгування, тому перфоровану поверхню варто виконати, наприклад, у вигляді коаксіальне розміщеної перфорованої труби, паралелепіпеда й ін Працює запропонована установка таким чином Бітумний вузол установки прогрітий, бітумний насос працює, трьохходовий кран встановлений у позицію циркуляції, при якої рідкий бітум по лінії повернення подається в ємність По досягненні бітумом необхідних параметрів по температурі, переключають трьохходовий кран на подачу рідкого бітуму в ежектор 1, включають подачу води і рідких компонентів суміші Вода підтиском 1 0 - 1 2МПа поступає у ВХІДНІЙ 10 напірний патрубок ежектора 9, і з великою швидкістю витікає із сопла ежектора, створює вакуум в області вакуумного входу 12, куди надходять дозовані рідкі компоненти емульсії Вода перемішується з рідкими компонентами в ежекторі 9, а пройшовши крізь отвори диспергуючої решітки 16 засобу емульгування 8, утворює дрібнодисперговану суміш з компонентами, що не змішуються з 56577 водою, такими як гас Указана суміш трубопроводом 7 подається на вакуумний вхід 6 ежектора 1, до вхідного 4 нагарного патрубка якого трубопроводом 5 підводиться рідкий бітум з температурою 120 - 150°С притиску 11-1ЗМПа Витікаючи з високою швидкістю із сопла ежектора 1 рідкий бітум створює розрідження в області вакуумного входу 6, підсмоктує емульговану водяну суміш, що поступає по трубопроводу 7 Бітум перемішується з емульгованою водяною сумішшю і поступає у засіб емульгування 2, де, пройшовши через диспергуючу решітку 16, утворює водно-бітумну емульсію, яка є кінцевим продуктом Емульсія трубопроводом 3 подається в ємність готового продукту, або відразу завантажується в автобітумовоз, гудронатор і ш Використання в запропонованій установці двох ежекторів - у вузлах емульгування водяної суміші й одержання продукту - дозволило спростити установку, виключити ряд насосів із їхніми приводами, зниженню КІЛЬКОСТІ приводів сприяло також використання в конструкції установки пасивних засобів емульгування - диспергуючих решіток, крізь отвори яких суміші продавлюються напором насосів подачі води і рідкого бітуму Все це спростило як саму установку, так і її електропостачання й автоматизацію Фіг. 3. Фіг. 2. Підписано до друку 05 06 2003 р Тираж 39 прим ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24
