Установка для приготування водопаливної емульсії

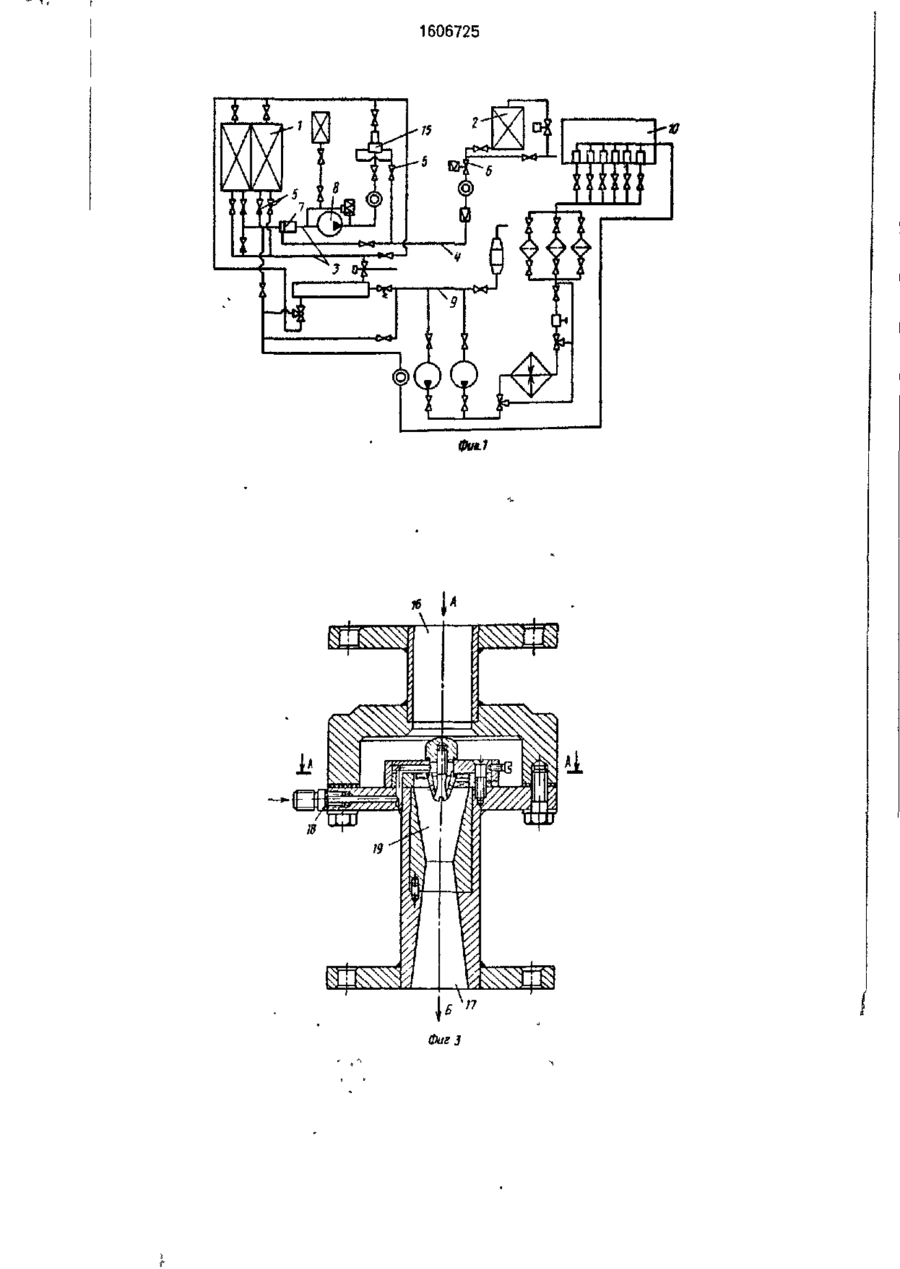

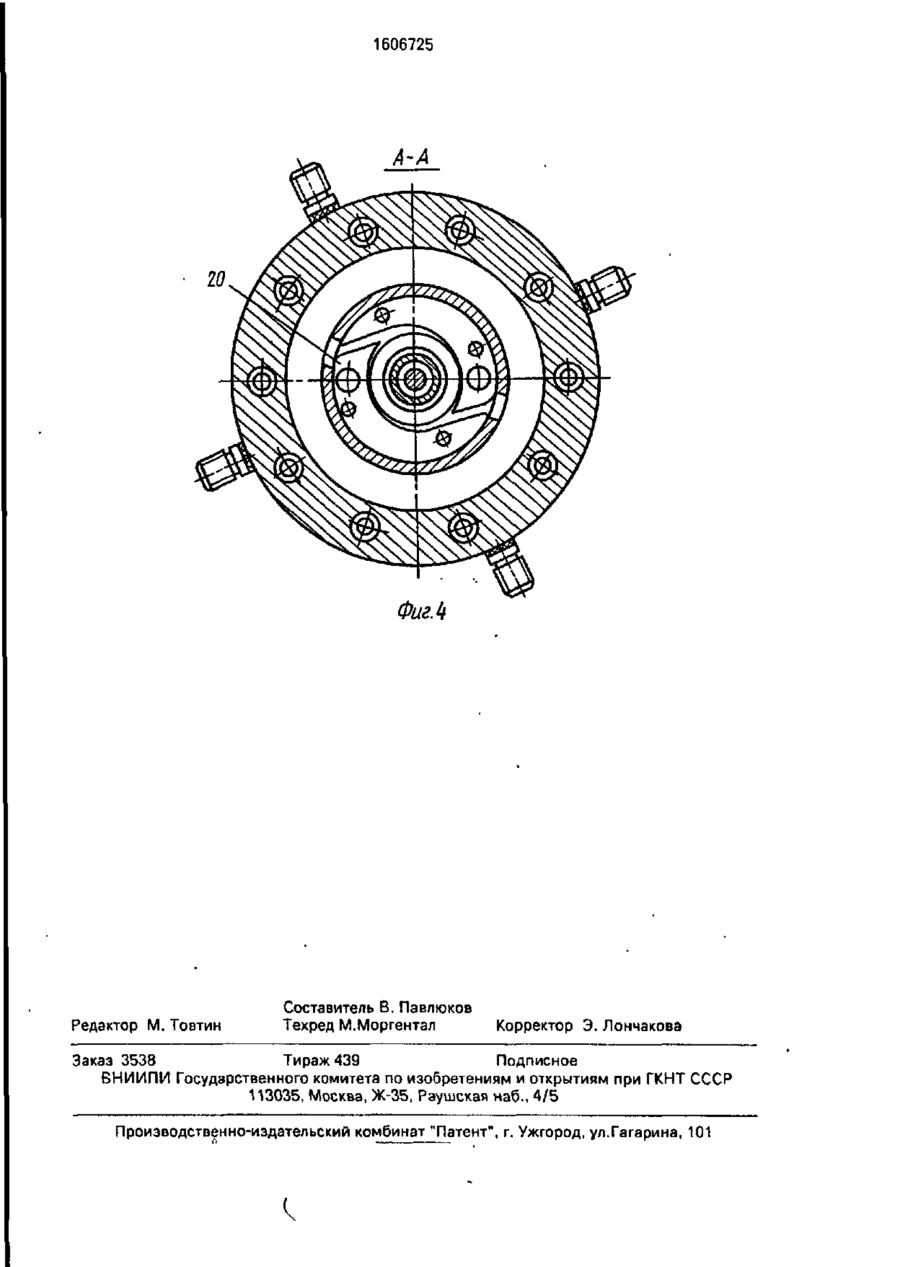

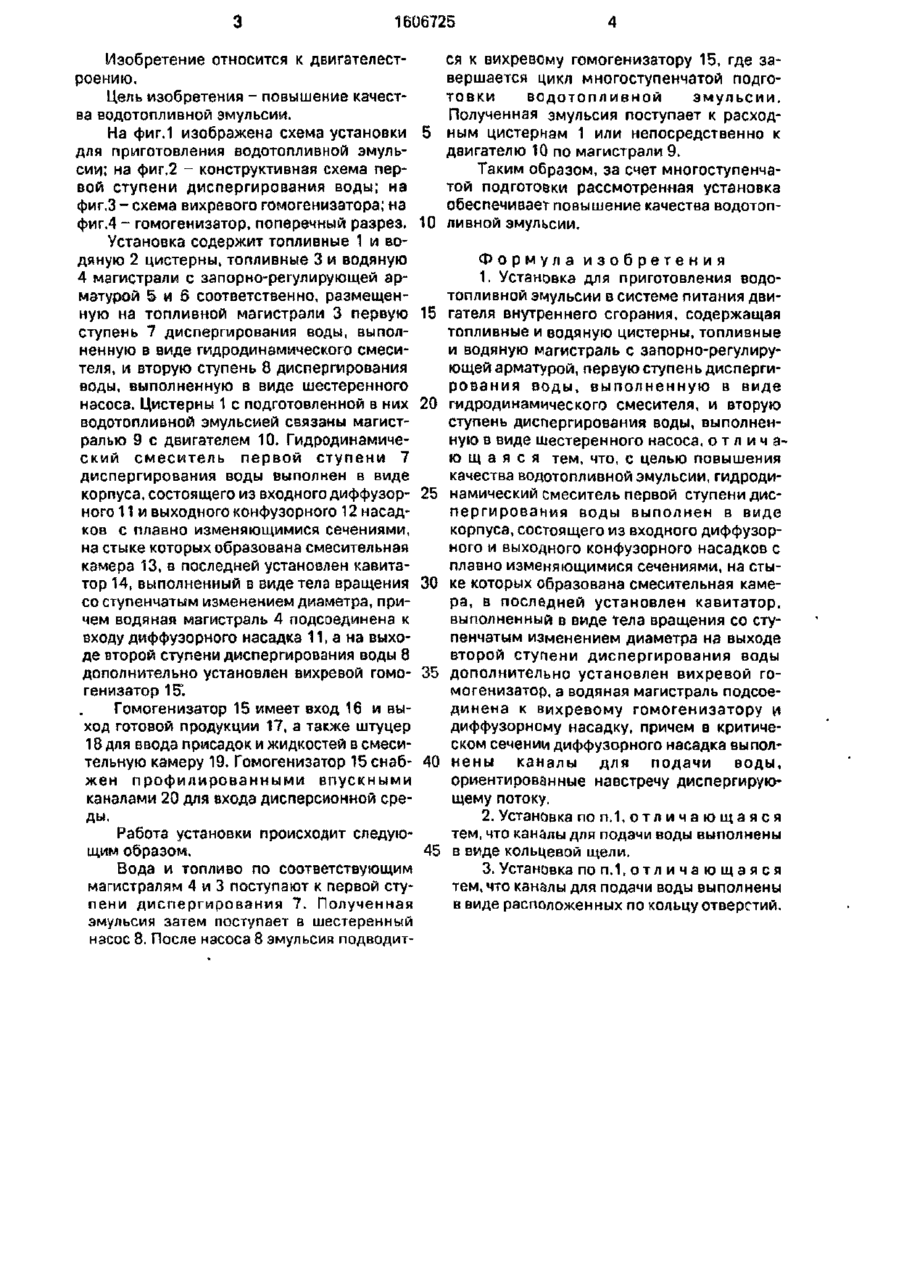

Изобретение относится к двигателестроению Целью изобретения является повышение качества водотопливной эмульсии. Установка содержит топливные и водянуїо цистерны, топливные и водяную магистрали с запорно-регулирующей арматурой, размещенную на топливной магистрали первую ступень диспергирования воды, выполнен ную в виде гидродинамического смесителя 7, и вторую ступень диспергирования воды, выполненную в виде шестеренного насоса 8 Гидродинамический смеситель 7 выполнен в виде корпуса, состоящего из входного диффузорного 11 и выходного конфузорного 12 насадков, на стыке которых образована смесительная камера 13, в последней установлен кавитатор 14, причем водяная магистраль 4 подсоединена к входу диффузорного насадка 11, а на выходе второй ступени дополнительно установлен вихревой гомогенизатор. Вода и топливо поступают к первой ступени диспергирования. Полученная эмульсия затем поступает в шестеренный насос 8, после которого эмульсия подводится к вихревому гомогенизатору, где завершается цикл многоступенчатой подготовки водотопливной эмульсии. 2 з.п, ф-лы.4ил., O ч| S3 1606725 Изобретение относится к двигателестроению. Цель изобретения - повышение качества водотопливной эмульсии. На фиг.1 изображена схема установки 5 для приготовления водотопливной эмульсии; на фиг.2 - конструктивная схема первой ступени диспергирования воды; на фиг.З - схема вихревого гомогенизатора; на фиг.4- гомогенизатор, поперечный разрез. 10 Установка содержит топливные 1 и водяную 2 цистерны, топливные 3 и водяную 4 магистрали с запорно-регулирующей арматурой 5 и 6 соответственно, размещенную на топливной магистрали 3 первую 15 ступень 7 диспергирования воды, выполненную в виде гидродинамического смесителя, и вторую ступень 8 диспергирования воды, выполненную в виде шестеренного насоса. Цистерны 1 с подготовленной в них 20 водотопливной эмульсией связаны магистралью 9 с двигателем 10. Гидродинамический смеситель первой ступени 7 диспергирования воды выполнен в виде корпуса, состоящего из входного диффузор- 25 ного 11 и выходного конфузорного 12 насадков с плавно изменяющимися сечениями, на стыке которых образована смесительная камера 13, в последней установлен кавитатор 14, выполненный в виде тела вращения 30 со ступенчатым изменением диаметра, причем водяная магистраль 4 подсоединена к входу диффузорного насадка 11, а на выходе второй ступени диспергирования воды 8 дополнительно установлен вихревой гомо- 35 генизатор 15*. Гомогенизатор 15 имеет вход 16 и выход готовой продукции 17, а также штуцер 18 для ввода присадок и жидкостей в смесительную камеру 19. Гомогенизатор 15 снаб- 40 жен профилированными впускными каналами 20 для входа дисперсионной среды. Работа установки происходит следую45 щим образом. Вода и топливо по соответствующим магистралям 4 и 3 поступают к первой ступени диспергирования 7. Полученная эмульсия затем поступает в шестеренный насос 8. После насоса 8 эмульсия подводит ся к вихревому гомогенизатору 15, где завершается цикл многоступенчатой подготовки водотопливной эмульсии. Полученная эмульсия поступает к расходным цистернам 1 или непосредственно к двигателю 10 по магистрали 9. Таким образом, за счет многоступенчатой подготовки рассмотренная установка обеспечивает повышение качества водотопливной эмульсии. Формула изобретения 1. Установка для приготовления водотопливной эмульсии в системе питания двигателя внутреннего сгорания, содержащая топливные и водяную цистерны, топливные и водяную магистраль с запорно-регулирующей арматурой, первую ступень диспергирован и я воды, выполненную в виде гидродинамического смесителя, и вторую ступень диспергирования воды, выполненную в виде шестеренного насоса, о т л и ч а ю щ а я с я тем, что, с целью повышения качества водотопливной эмульсии, гидродинамический смеситель первой ступени диспергирования воды выполнен в виде корпуса, состоящего из входного диффузорного и выходного конфузорного насадков с плавно изменяющимися сечениями, на стыке которых образована смесительная камера, в последней установлен кавитатор, выполненный в виде тела вращения со сту~ пенчатым изменением диаметра на выходе второй ступени диспергирования воды дополнительно установлен вихревой гомогенизатор, а водяная магистраль подсоединена к вихревому гомогенизатору и диффузорному насадку, причем в критическом сечении диффузорного насадка выполнены каналы для подачи воды, Ориентированные навстречу диспергирующему потоку. 2. Установка по п . 1 , о т л и ч а ю щ а я с я тем, что каналы для подачи воды выполнены в виде кольцевой щели. 3. Установка по п. 1 , о т л и ч а ю щ а я с я тем, что каналы для подачи воды выполнены в виде расположенных по кольцу отверстий. 1606725 Фиг-1 /7 Фиг 3 1606725 A-A 20 ФагЛ Редактор М. Товтин Составитель В. Павлюков Техред М.Моргентал Корректор Э. Лончакова Заказ 3538 Тираж 439 Подписное БНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35, Раушская наб., 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101
