Сушарка кип’ячого шару

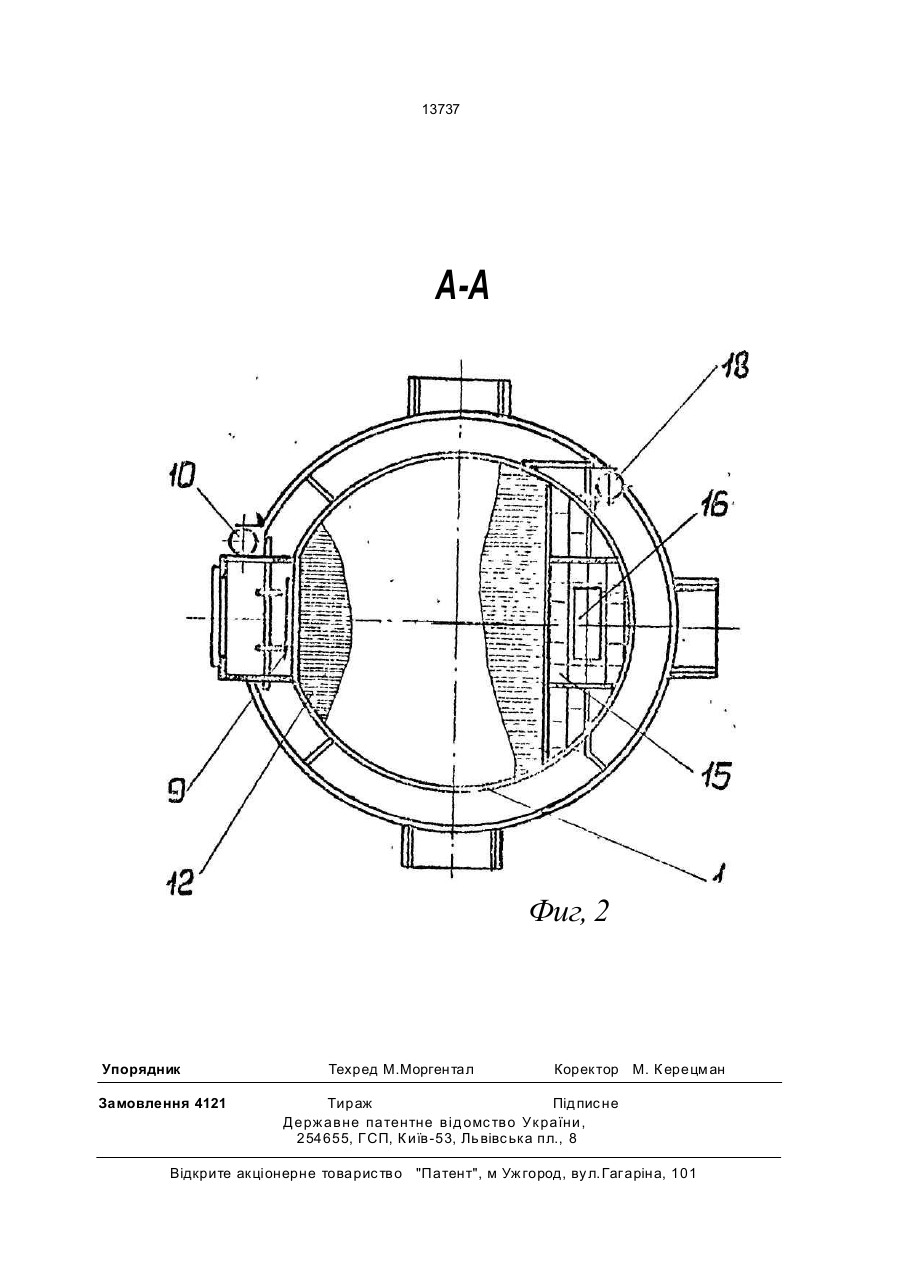

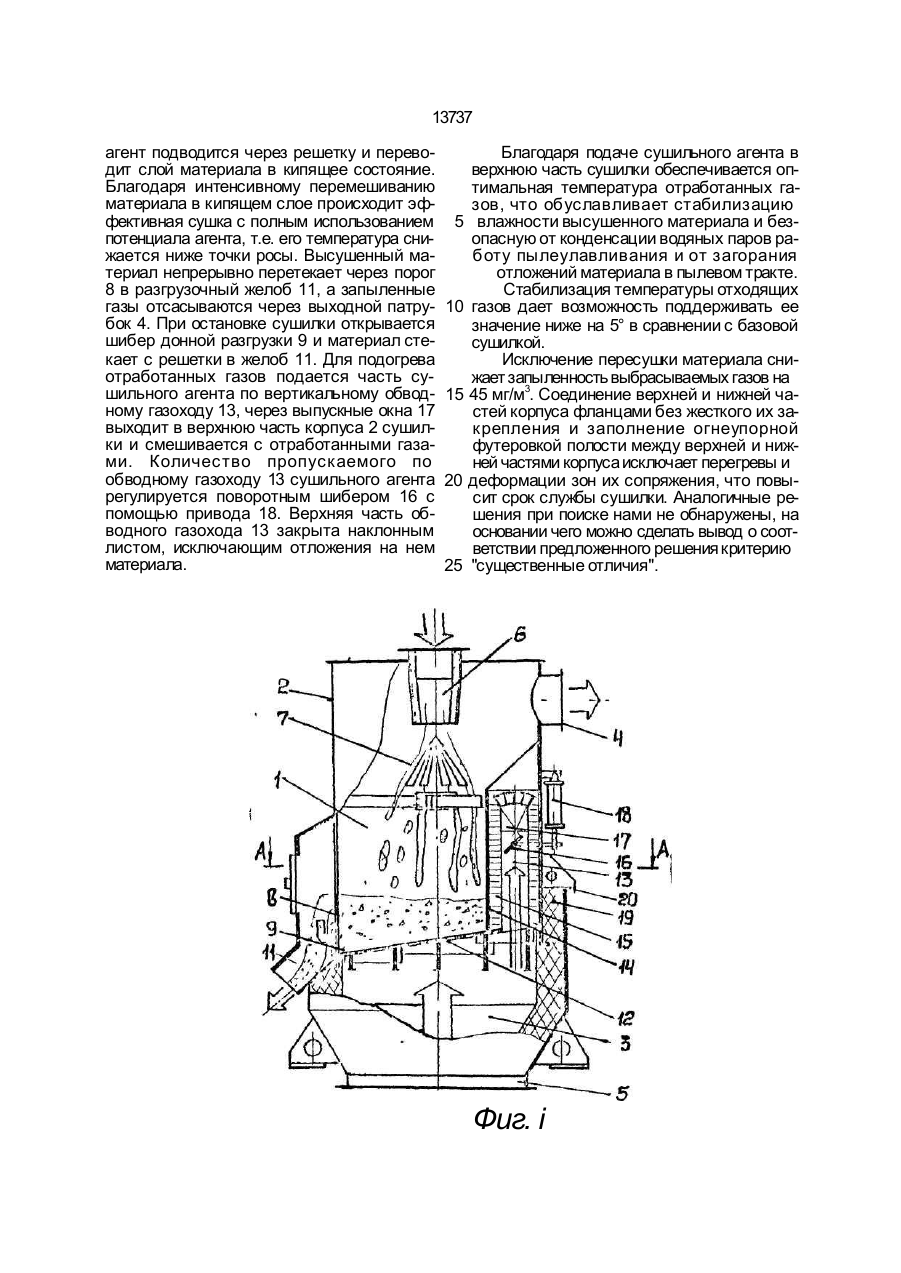

Сушилка кипящего слоя, содержащая корпус, состоящий из верхней и нижней частей, снабженный газораспределительной решеткой, порогом с шибером донной разгрузки, распределителем, загрузочным и разгрузочным желобами и обводным газоходом, о т л и ч а ю щ а я с я тем, что обводной газоход установлен в корпусе сушилки и выполнен в виде вертикального короба с внутренней огнеупорной футеровкой, снабженного поворотным шибером и выходными окнами, при этом верхняя часть корпуса выполнена меньшего диаметра, чем нижняя, и образует с последней кольцевую полость, заполненную футеровкой и соединенную с нижней частью посредством фланцев. С > со Изобретение относится к устройствам для сушки связных и сыпучих материалов и может использоваться в многотоннажных производствах угольной, химической, металлургической, стройматериалов и других отраслей. Сущность изобретения поясняется чертежами, где на фиг.1 приведен общий вид сушилки; на фиг.2 - разрез А-А на фиг.1. Сушилка состоит из корпуса 1, состоящего из верхней 2 и нижней 3 частей, патрубка 4 для выхода газов и патрубка 5 для ввода газов, загрузочного желоба 6, распределителя 7. В нижней части 3 корпуса 1 расположены порог 8 и шибер донной разгрузки 9 с приводом 10, а также разгру зочный желоб 11 и газораспределительная решетка 12. В корпусе 1 сушилки установлен обводной газоход 13. выполненный в виде вертикального короба 14 с внутренней футеровкой 15. поворотным шибером 16, выходными окнами 17 и приводом 18. Верхняя 2 часть корпуса 1 расположена внутри нижней 3 части корпуса 1 с образованием кольцевой полости, заполненной футеровкой 19 и соединена с нижней 3 частью фланцами 20. Сушилка работает следующим образом Влажный материал подается через загрузочный желоб 6 на распределитель 7, с помощью которого разбрасывается по газораспределительной решетке 12. Сушильный О 13737 агент подводится через решетку и переводит слой материала в кипящее состояние. Благодаря интенсивному перемешиванию материала в кипящем слое происходит эффективная сушка с полным использованием потенциала агента, т.е. его температура снижается ниже точки росы. Высушенный материал непрерывно перетекает через порог 8 в разгрузочный желоб 11, а запыленные газы отсасываются через выходной патрубок 4. При остановке сушилки открывается шибер донной разгрузки 9 и материал стекает с решетки в желоб 11. Для подогрева отработанных газов подается часть сушильного агента по вертикальному обводному газоходу 13, через выпускные окна 17 выходит в верхнюю часть корпуса 2 сушилки и смешивается с отработанными газами. Количество пропускаемого по обводному газоходу 13 сушильного агента регулируется поворотным шибером 16 с помощью привода 18. Верхняя часть обводного газохода 13 закрыта наклонным листом, исключающим отложения на нем материала. Благодаря подаче сушильного агента в верхнюю часть сушилки обеспечивается оптимальная температура отработанных газов, что обуславливает стабилизацию 5 влажности высушенного материала и безопасную от конденсации водяных паров работу пылеулавливания и от загорания отложений материала в пылевом тракте. Стабилизация температуры отходящих 10 газов дает возможность поддерживать ее значение ниже на 5° в сравнении с базовой сушилкой. Исключение пересушки материала снижает запыленность выбрасываемых газов на 15 45 мг/м3. Соединение верхней и нижней частей корпуса фланцами без жесткого их закрепления и заполнение огнеупорной футеровкой полости между верхней и нижней частями корпуса исключает перегревы и 20 деформации зон их сопряжения, что повысит срок службы сушилки. Аналогичные решения при поиске нами не обнаружены, на основании чего можно сделать вывод о соответствии предложенного решения критерию 25 "существенные отличия". Фиг. і 13737 A-A Фиг, 2 Упорядник Замовлення 4121 Техред М.Моргентал Коректор М. К ерецман Тираж Під пис не Державне патентне від омс тво України, 254655, ГСП, К иїв-53, Львівс ька пл., 8 Відкрите акціонерне товарис тво "Патент", м Ужгород, ву л. Гагаріна, 101
