Пристрій для інтенсифікації перебігу дифузійних процесів в системі тверде тіло-рідина, наприклад інтенсифікації екстракції інсуліну з підшлункової залози забійних тварин

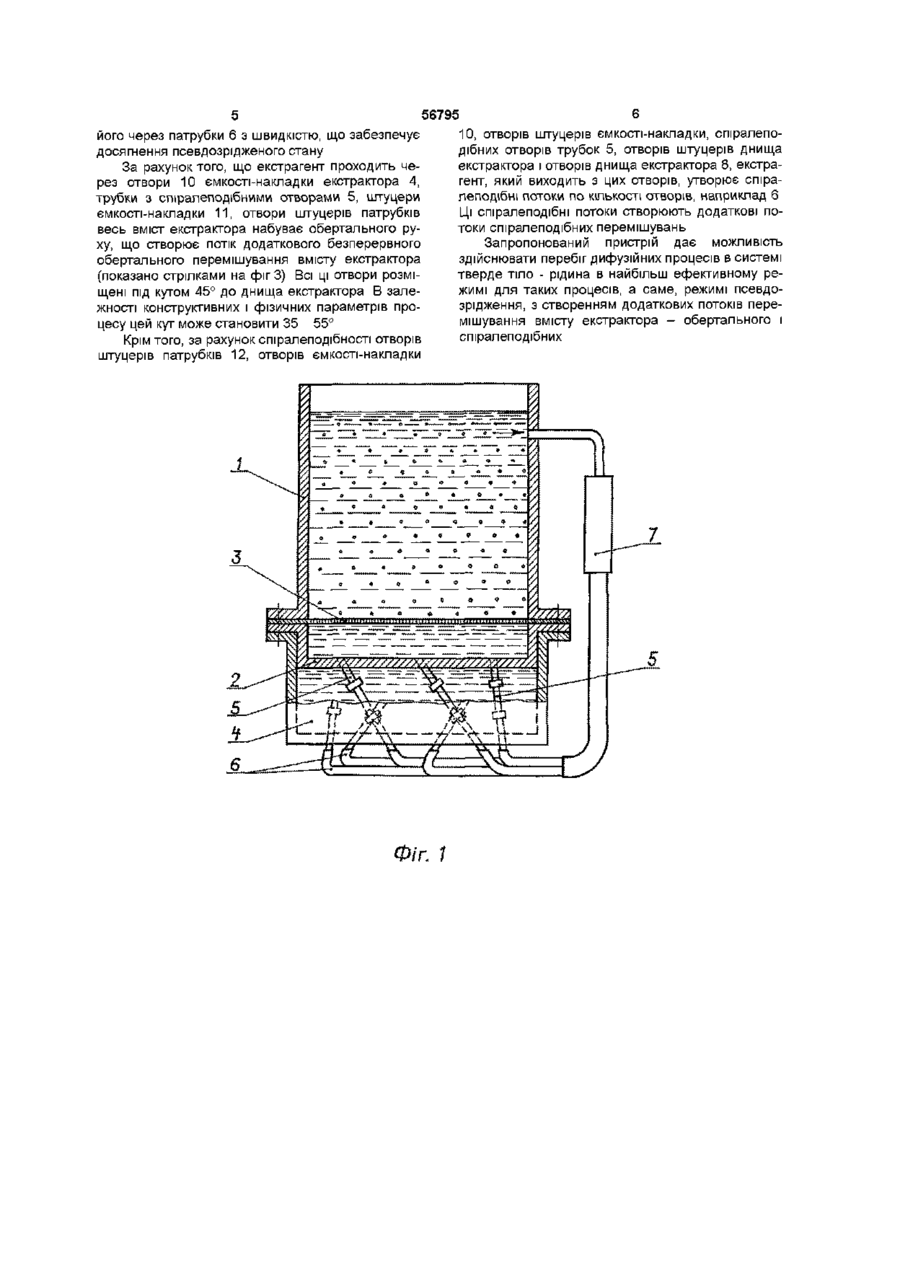

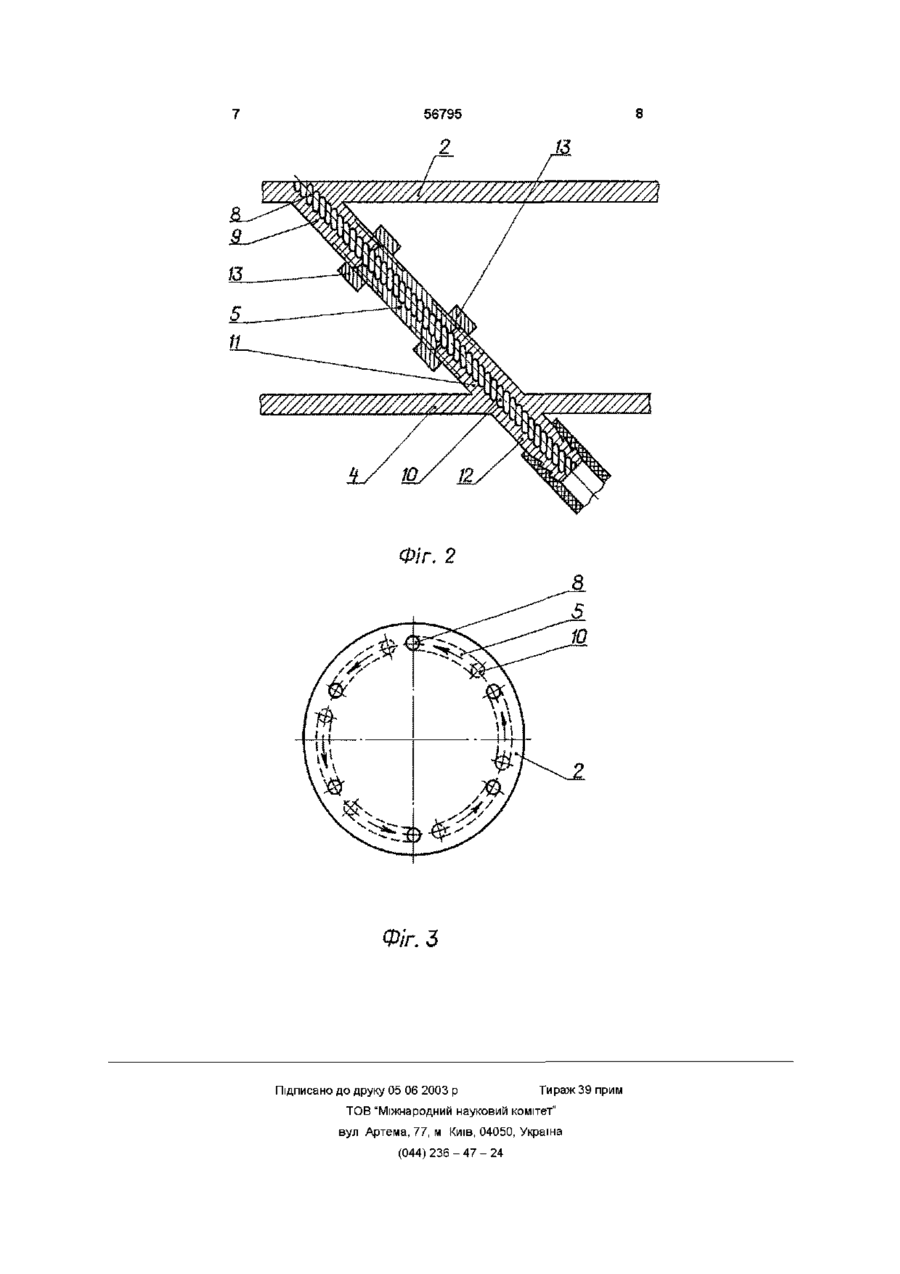

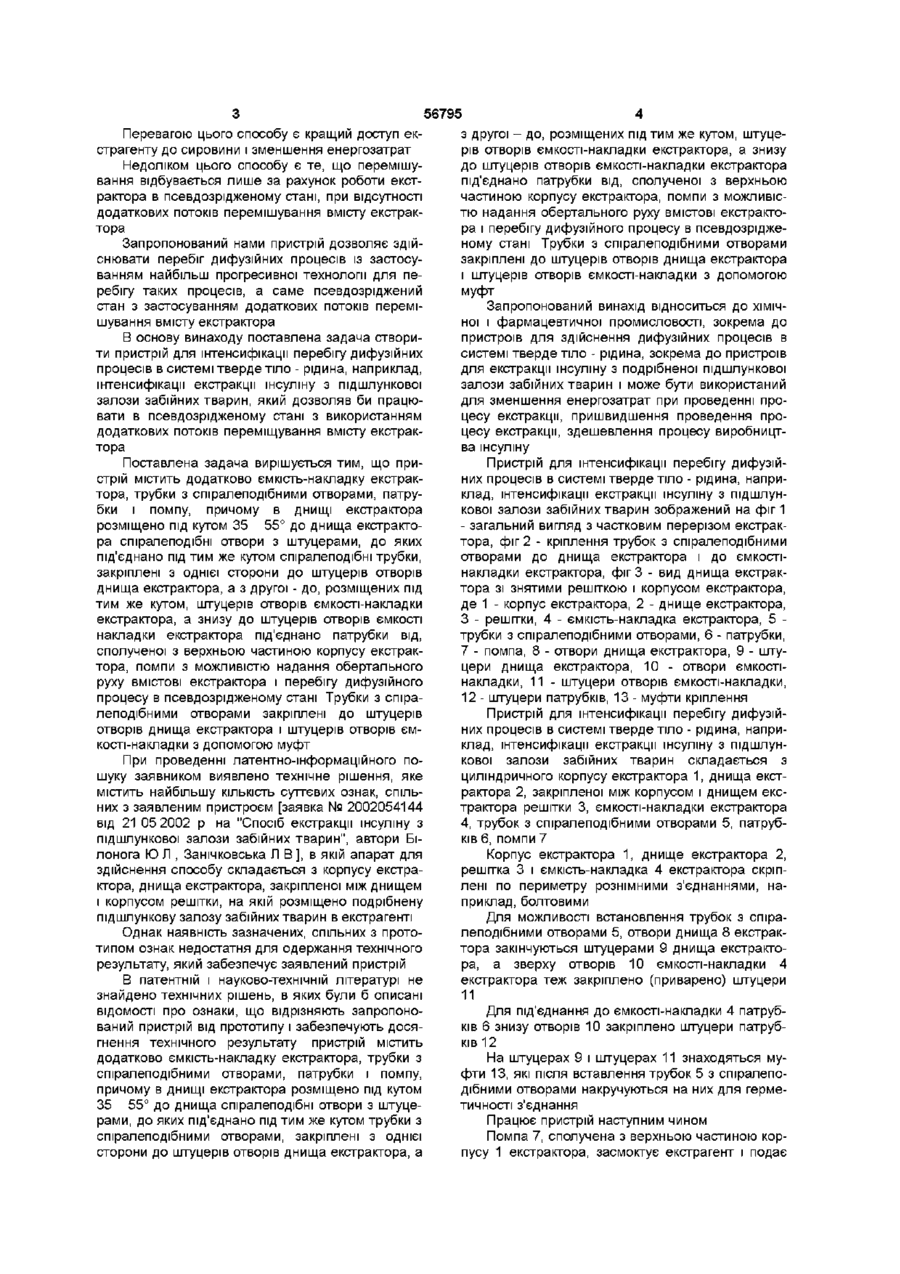

1 Пристрій для інтенсифікації перебігу дифузійних процесів в системі тверде тіло-рідина, наприклад інтенсифікації екстракції інсуліну з підшлункової залози забійних тварин, що складається з корпусу екстрактора, днища екстрактора, закріпленої між корпусом і днищем екстрактора решітки, на якій розміщено компоненти системи тверде тіло-рідина, наприклад недроблену підшлункову залозу забійних тварин в екстрагенті, який відрізняється тим, що містить додатково ємкість-накладку екстрактора, трубки з спіралепо дібними отворами, патрубки і помпу, при цьому в днищі екстрактора розміщено під кутом 35 55° до днища спіралеподібні отвори з штуцерами, до яких під'єднані під тим же кутом трубки з спіралеподібними отворами, закріплені з одного боку до штуцерів отворів днища екстрактора, а з другого боку - до розміщених під тим же кутом штуцерів отворів ємкості-накладки екстрактора, а знизу - до штуцерів отворів ємкості-накладки екстрактора під'єднані патрубки від сполученої з верхньою частиною корпусу екстрактора помпи з можливістю надання обертального руху ВМІСТОВІ екстрактора і перебігу дифузійного процесу в псевдозрідженому стані Винахід відноситься до хімічної і фармацевтичної промисловості, зокрема до пристроїв для здійснення дифузійних процесів в системі тверде тіло - рідина, зокрема до пристроїв для екстракції інсуліну з подрібненої підшлункової залози забійних тварин і може бути використаний для зменшення енергозатрат при проведенні процесу екстракції, пришвидшення проведення процесу екстракції, здешевлення процесу виробництва інсуліну ВІДОМІ пристрої і способи виробництва інсуліну [Патент США № 3720657, кл 260-112 7, 1975 р, А с СРСР №№ 83089, 194260, 332832, 570364, 579992, 626779], до складу яких входить корпус екстрактора, днище екстрактора, мішалка з приводом, компоненти системи тверде тіло - рідина, наприклад, подрібнена підшлункова залоза в екстрагенті Недоліками цих способів і пристроїв є утруднений доступ екстрагенту до частинок твердого тіла, наприклад, до частинок подрібненої підшлункової залози, великі енергетичні затрати на безпе рервне перемішування Відомий екстрактор [Гуров В А , Иноземцева М А,, Замиховский А Б Справочник по производству органопрепаратов Изд-во "Пищевая промышленность", М , 1970, стор 41], в склад якого входить корпус екстрактора, днище екстрактора, мішалка з приводом, компоненти системи тверде тіло - рідина, наприклад, подрібнена підшлункова залоза в екстракті Недоліком цього екстрактора є утруднений доступ екстрагенту до частинок твердого тіла, наприклад, до частинок подрібненої підшлункової залози, великі енергозатрати на безперервне перемішування Найбільш близьким до запропонованого пристрою є елемент способу екстракції інсуліну з підшлункової залози забійних тварин за заявкою UA № 2002054144 від 21 05 2002 р, де застосовано екстрактор, що складається з корпусу екстрактора, днища екстрактора, закріпленої між корпусом і днищем решітки, на якій розміщують подрібнену підшлункову залозу, залиту екстрагентом 2 Пристрій за п 1, який відрізняється тим, що трубки з спіралеподібними отворами закріплені до штуцерів отворів днища екстрактора і штуцерів отворів ємкості-накладки з допомогою муфт ю о> (О ю Перевагою цього способу є кращий доступ екстрагенту до сировини і зменшення енергозатрат Недоліком цього способу є те, що перемішування відбувається лише за рахунок роботи екстрактора в псевдозрідженому стані, при відсутності додаткових потоків перемішування вмісту екстрактора Запропонований нами пристрій дозволяє здійснювати перебіг дифузійних процесів із застосуванням найбільш прогресивної технології для перебігу таких процесів, а саме псевдозріджений стан з застосуванням додаткових потоків перемішування вмісту екстрактора В основу винаходу поставлена задача створити пристрій для інтенсифікації перебігу дифузійних процесів в системі тверде тіло - рідина, наприклад, інтенсифікації екстракції інсуліну з підшлункової залози забійних тварин, який дозволяв би працювати в псевдозрідженому стані з використанням додаткових потоків переміщування вмісту екстрактора Поставлена задача вирішується тим, що пристрій містить додатково ємкість-накладку екстрактора, трубки з спіралеподібними отворами, патрубки і помпу, причому в днищі екстрактора розміщено під кутом 35 55° до днища екстрактора спіралеподібні отвори з штуцерами, до яких під'єднано під тим же кутом спіралеподібні трубки, закріплені з однієї сторони до штуцерів отворів днища екстрактора, а з другої - до, розміщенихпід тим же кутом, штуцерів отворів ємкості-накладки екстрактора, а знизу до штуцерів отворів ємкості накладки екстрактора під'єднано патрубки від, сполученої з верхньою частиною корпусу екстрактора, помпи з можливістю надання обертального руху ВМІСТОВІ екстрактора і перебігу дифузійного процесу в псевдозрідженому стані Трубки з спіралеподібними отворами закріплені до штуцерів отворів днища екстрактора і штуцерів отворів ємкості-накладки з допомогою муфт При проведенні латентно-інформаційного пошуку заявником виявлено технічне рішення, яке містить найбільшу КІЛЬКІСТЬ суттєвих ознак, спільних з заявленим пристроєм [заявка № 2002054144 від 21 05 2002 р на "Спосіб екстракції інсуліну з підшлункової залози забійних тварин", автори Білонога Ю Л , Занічковська Л В ], в якій апарат для здійснення способу складається з корпусу екстрактора, днища екстрактора, закріпленої між днищем і корпусом решітки, на якій розміщено подрібнену підшлункову залозу забійних тварин в екстрагенті Однак наявність зазначених, спільних з прототипом ознак недостатня для одержання технічного результату, який забезпечує заявлений пристрій В патентній і науково-технічній літературі не знайдено технічних рішень, в яких були б описані ВІДОМОСТІ про ознаки, що відрізняють запропонований пристрій від прототипу і забезпечують досягнення технічного результату пристрій містить додатково ємкість-накладку екстрактора, трубки з спіралеподібними отворами, патрубки і помпу, причому в днищі екстрактора розміщено під кутом 35 55° до днища спіралеподібні отвори з штуцерами, до яких під'єднано під тим же кутом трубки з спіралеподібними отворами, закріплені з однієї сторони до штуцерів отворів днища екстрактора, а 56795 з другої - до, розміщених під тим же кутом, штуцерів отворів ємкості-накладки екстрактора, а знизу до штуцерів отворів ємкості-накладки екстрактора під'єднано патрубки від, сполученої з верхньою частиною корпусу екстрактора, помпи з можливістю надання обертального руху ВМІСТОВІ екстрактора і перебігу дифузійного процесу в псевдозрідженому стані Трубки з спіралеподібними отворами закріплені до штуцерів отворів днища екстрактора і штуцерів отворів ємкості-накладки з допомогою муфт Запропонований винахід відноситься до хімічної і фармацевтичної промисловості, зокрема до пристроїв для здійснення дифузійних процесів в системі тверде тіло - рідина, зокрема до пристроїв для екстракції інсуліну з подрібненої підшлункової залози забійних тварин і може бути використаний для зменшення енергозатрат при проведенні процесу екстракції, пришвидшення проведення процесу екстракції, здешевлення процесу виробництва інсуліну Пристрій для інтенсифікації перебігу дифузійних процесів в системі тверде тіло - рідина, наприклад, інтенсифікації екстракції інсуліну з підшлункової залози забійних тварин зображений на фіг 1 - загальний вигляд з частковим перерізом екстрактора, фіг 2 - кріплення трубок з спіралеподібними отворами до днища екстрактора і до ємкостінакладки екстрактора, фіг 3 - вид днища екстрактора зі знятими решіткою і корпусом екстрактора, де 1 - корпус екстрактора, 2 - днище екстрактора, З - решітки, 4 - ємкість-накладка екстрактора, 5 трубки з спіралеподібними отворами, 6 - патрубки, 7 - помпа, 8 - отвори днища екстрактора, 9 - штуцери днища екстрактора, 10 - отвори ємкостінакладки, 11 - штуцери отворів ємкості-накладки, 12 - штуцери патрубків, 13 - муфти кріплення Пристрій для інтенсифікації перебігу дифузійних процесів в системі тверде тіло - рідина, наприклад, інтенсифікації екстракції інсуліну з підшлункової залози забійних тварин складається з циліндричного корпусу екстрактора 1, днища екстрактора 2, закріпленої між корпусом і днищем екстрактора решітки 3, ємкості-накладки екстрактора 4, трубок з спіралеподібними отворами 5, патрубків 6, помпи 7 Корпус екстрактора 1, днище екстрактора 2, решітка 3 і ємкість-накладка 4 екстрактора скріплені по периметру рознімними з'єднаннями, наприклад, болтовими Для можливості встановлення трубок з спіралеподібними отворами 5, отвори днища 8 екстрактора закінчуються штуцерами 9 днища екстрактора, а зверху отворів 10 ємкості-накладки 4 екстрактора теж закріплено (приварено) штуцери 11 Для під'єднання до ємкості-накладки 4 патрубків 6 знизу отворів 10 закріплено штуцери патрубків 12 На штуцерах 9 і штуцерах 11 знаходяться муфти 13, які після вставлення трубок 5 з спіралеподібними отворами накручуються на них для герметичності з'єднання Працює пристрій наступним чином Помпа 7, сполучена з верхньою частиною корпусу1 екстрактора, засмоктує екстрагент і подає його через патрубки 6 з швидкістю, що забезпечує досягнення псевдозрідженого стану За рахунок того, що екстрагент проходить через отвори 10 ємкості-накладки екстрактора 4, трубки з спіралеподібними отворами 5, штуцери ємкості-накладки 11, отвори штуцерів патрубків весь вміст екстрактора набуває обертального руху, що створює потік додаткового безперервного обертального перемішування вмісту екстрактора (показано стрілками на фігЗ) Всі ці отвори розміщені під кутом 45° до днища екстрактора В залежності конструктивних і фізичних параметрів процесу цей кут може становити 35 55° Крім того, за рахунок спіралеподібності отворів штуцерів патрубків 12, отворів ємкості-накладки 56795 10, отворів штуцерів ємкості-накладки, спіралеподібних отворів трубок 5, отворів штуцерів днища екстрактора і отворів днища екстрактора 8, екстрагент, який виходить з цих отворів, утворює спіралеподібні потоки по КІЛЬКОСТІ отворів, наприклад 6 Ці спіралеподібні потоки створюють додаткові потоки спіралеподібних перемішувань Запропонований пристрій дає можливість здійснювати перебіг дифузійних процесів в системі тверде тіло - рідина в найбільш ефективному режимі для таких процесів, а саме, режимі псевдозрідження, з створенням додаткових потоків перемішування вмісту екстрактора - обертального і спіралеподібних Фіг. 1 56795 У///////////////ІЇШ///////////М Y////////////////////J//A Фіг, 2 Фіг. З Підписано до друку 05 06 2003 р Тираж 39 прим ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24
