Бункер бурякозбиральної машини

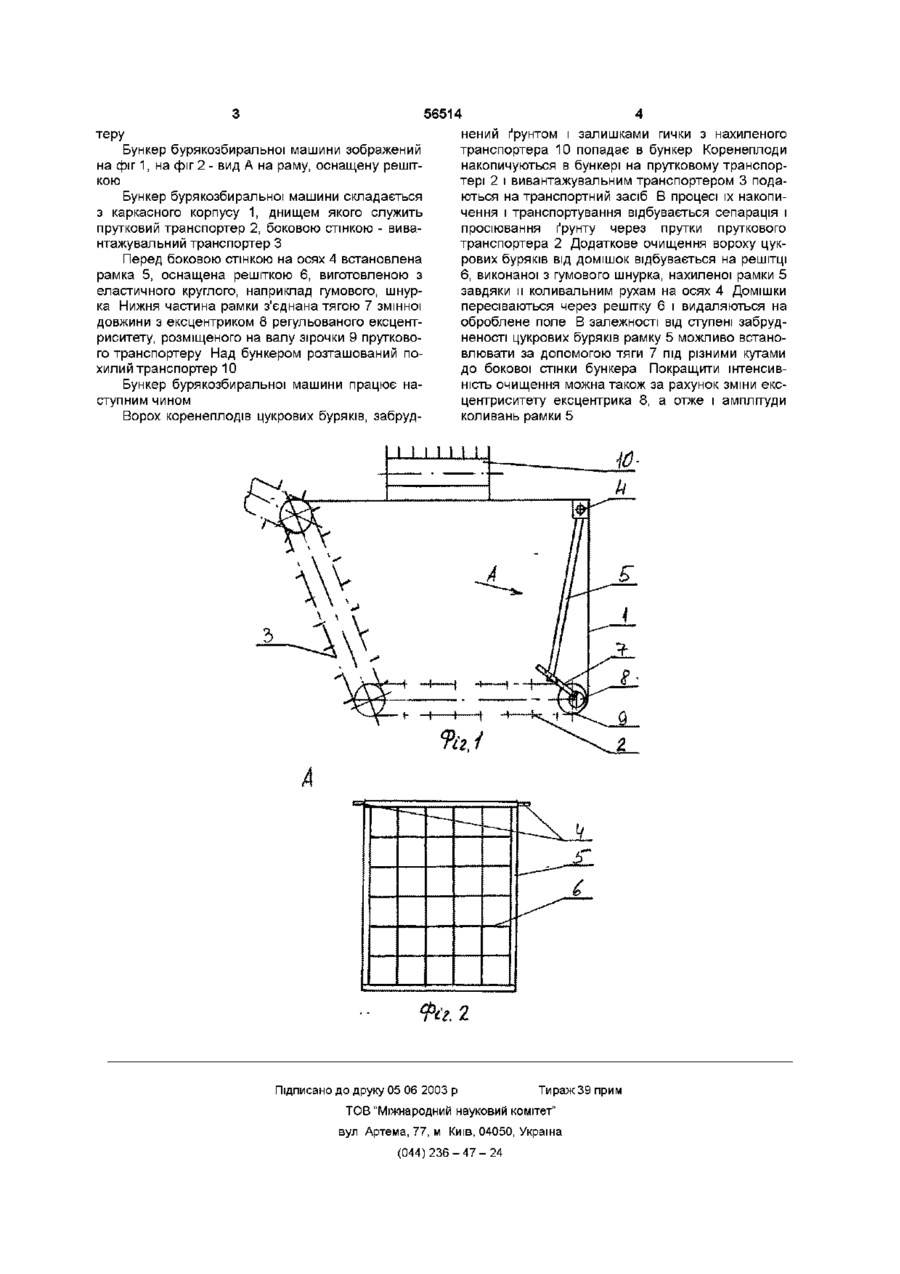

Бункер бурякозбиральної машини, що містить каркасний корпус, днищем якого служить прутковий транспортер, боковою стінкою - вивантажувальний транспортер, який відрізняється тим, що перед боковою стінкою, протилежною вивантажувальному транспортеру, встановлена рамка оснащена решіткою, виконаною з круглого, еластичного, наприклад, гумового шнурка, причому верхня частина рамки змонтована на осях обертання, а нижня приєднана тягою змінної довжини з ексцентриком регульованого ексцентриситету, розміщеним на валу зірочки пруткового транспортера Винахід відноситься до сільськогосподарського машинобудування, особливо для машин для збирання цукрових буряків Відома коренезбиральна машина (патент України № 31747А, кл А01Д 27/04 1999 р) в якій над вивантажувальною ланкою поперечного кільцевого транспортера встановлена похила частина бункера, на яким розташований горизонтальний шнековий вал, причому нижня та одна бокова сторона виконані у вигляді вивантажувального поперечного транспортеру (Аналог) З заявленим винаходом аналог співпадає наступними ознаками прутковий транспортер, вивантажувальний транспортер Недоліком відомого бункера є відносно невелика очищувальна здатність транспортерів при транспортуванні вороху коренеплодів, забрудненого ґрунтом і залишками гички Відомий також бункер коренів (Машина корнеуборочная самоходная КС-6Б и ее модификации Инструкция по эксплуатации ПО Тернопольский комбайновый завод, 1978 р стр 26 - 27, рис 3, рис 24) в якому, корпус бункера - каркасний, зварений з труб, кутників і листової сталі В середній частині бункера розташований горизонтальний стрічковий транспортер В бункері під стрічковим транспортером встановлений поперечний транспортер, який є днищем бункера - накопичувача і служить для подачі коренів до вивантажувального транспортера при роботі машини з використанням додаткового очищення в бункері (Прототип) вивантажувальний транспортер Недоліком відомого бункера є відносно невелика очищувальна здатність поперечного транспортеру, яка обмежена величиною проміжків між його прутками, при транспортуванні вороху коренеплодів цукрових буряків, забрудненого ґрунтом і залишками гички В основу винаходу поставлена задача вдосконалення бункера бурякозбиральної машини, в якому перед боковою стінкою, протилежною вивантажувальному транспортерові, встановлена рамка, оснащена решіткою, зробленого з круглого еластичного, наприклад гумового, шнурка, що має можливість коливань з різною амплітудою навколо верхньої частини, а також займати ЗМІННІ кути відносно бокової стінки, забезпечує додаткову багаторазову взаємодію коренеплодів цукрових буряків з еластичною решіткою і за рахунок цього відбувається покращення очищення вороху коренеплодів від ґрунту і залишків гички З заявленим винаходом прототип співпадає наступними ознаками прутковий транспортер, Поставлена задача вирішується тим, що в бункері бурякозбиральної машини, що містить каркасний корпус, днищем якого служить прутковий транспортер, боковою стінкою - вивантажувальний транспортер, згідно винаходу вводиться те, що перед боковою стінкою, протилежною вивантажувальному транспортерові встановлена рамка оснащена решіткою, зробленою з круглого, еластичного, наприклад гумового, шнурка, причому верхня частина рамки змонтована на осях обертання, а нижня приєднана тягою змінної довжини з ексцентриком регульованого ексцентриситету, розміщеним на валу зірочки пруткового транспор ю (О ю 56514 теру Бункер бурякозбиральної машини зображений на фіг 1, на фіг 2 - вид А на раму, оснащену решіткою Бункер бурякозбиральної машини складається з каркасного корпусу 1, днищем якого служить прутковий транспортер 2, боковою стінкою - вивантажувальний транспортер З Перед боковою стінкою на осях 4 встановлена рамка 5, оснащена решіткою 6, виготовленою з еластичного круглого, наприклад гумового, шнурка Нижня частина рамки з'єднана тягою 7 змінної довжини з ексцентриком 8 регульованого ексцентриситету, розміщеного на валу зірочки 9 пруткового транспортеру Над бункером розташований похилий транспортер 10 Бункер бурякозбиральної машини працює наступним чином Ворох коренеплодів цукрових буряків, забруд нений ґрунтом і залишками гички з нахиленого транспортера 10 попадає в бункер Коренеплоди накопичуються в бункері на прутковому транспортері 2 і вивантажувальним транспортером 3 подаються на транспортний засіб В процесі їх накопичення і транспортування відбувається сепарація і просіювання ґрунту через прутки пруткового транспортера 2 Додаткове очищення вороху цукрових буряків від домішок відбувається на решітці 6, виконаної з гумового шнурка, нахиленої рамки 5 завдяки и коливальним рухам на осях 4 Домішки пересіваються через решітку 6 і видаляються на оброблене поле В залежності від ступені забрудненості цукрових буряків рамку 5 можливо встановлювати за допомогою тяги 7 під різними кутами до бокової стінки бункера Покращити інтенсивність очищення можна також за рахунок зміни ексцентриситету ексцентрика 8, а отже і амплітуди коливань рамки 5 А Фіг. 2 Підписано до друку 05 06 2003 р Тираж 39 прим ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24
