Спосіб піднімання затонулої зруйнованої ферми мосту

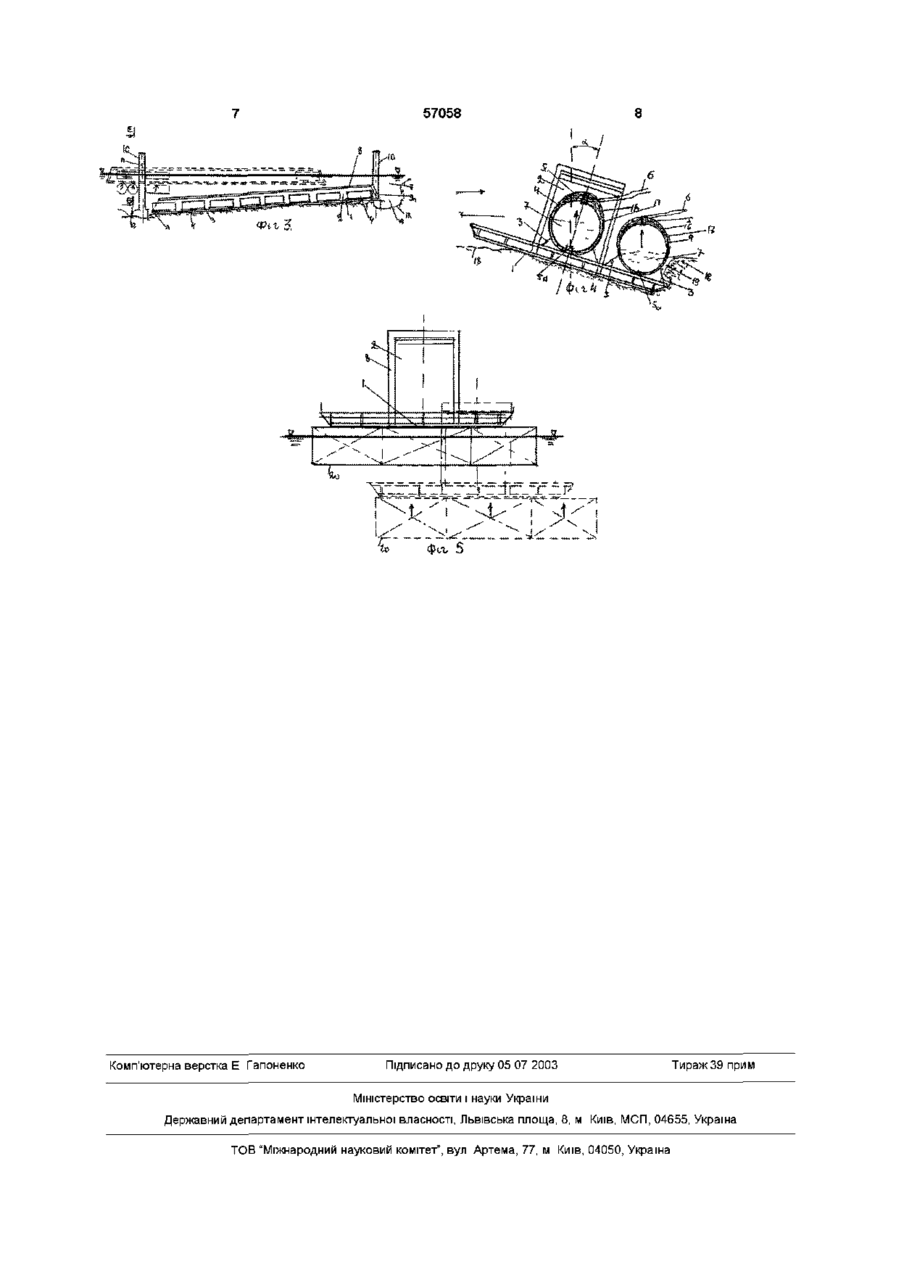

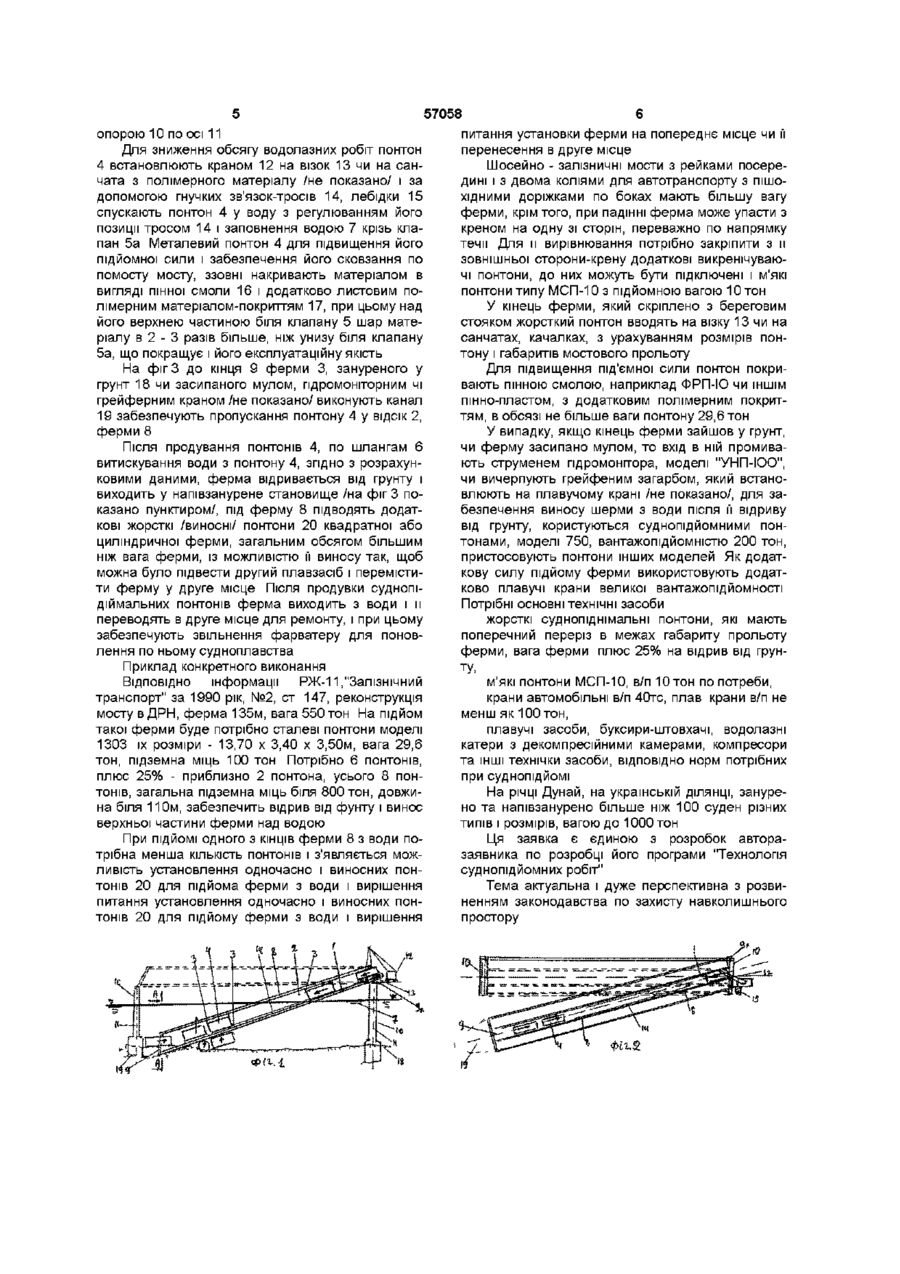

1 Спосіб піднімання затонулої зруйнованої ферми мосту, що включає встановлення у ВІДСІК ЧИ прикріплення ззовні гнучкою зв'язкою ємності, наповнення її газом, який забезпечує підйом ферми, який відрізняється тим, що у ВІДСІК ферми затонулого цілком чи частково мосту, через кінцеву частину, вкладають ємність у вигляді жорсткого понтона з наступним наповнюванням його газом 2 Спосіб за п 1, який відрізняється тим, що в ферму мосту, кінцева частина якого скріплена з берегом, згаданий понтон вставляють шляхом його встановлення на візок чи саночки, спускають у воду з регулюванням його положення з допомогою гнучкої зв'язки 3 Спосіб за пп 1, 2, який відрізняється тим, що понтон ззовні вкривають пористим матеріалом (спіненою смолою), а потім додатковим полімерним покриттям, причому загальний об'єм покриття Vc vc < Р / d - v n , де Р - вага понтона з покриттям, d - питома вага води, v n - об'єм конструкції понтона без покриття 4 Спосіб за пп 1, 2, який відрізняється тим, що до кінцевої частини мосту, зануреної у грунт чи засипаної намулом, виконують канал, який забезпечує пропускання понтона у ВІДСІК мосту 5 Спосіб за п 1, який відрізняється тим, що після відривання ферми мосту від ґрунту під неї підводять додатковий жорсткий понтон, який забезпечує винесення ферми з води о 00 Винахід відноситься до техніки підйому з води затоплених об'єктів, наприклад, залізничних мостів ВІДОМІ методи не забезпечують підйом гратних ферм мостів Завдання передбачуваного винаходу - спосіб піднімання затоплених об'єктів, наприклад, зруйнованих ферм мостів через водні перешкоди 1 Аналог А С СРСР №1167106 В63С 7/02, 1985р б №26 - спосіб підйому затопленого плавучого засобу і/чи обладнання для його виконання, включає те, що несуче середовище наповнюють плавучими тілами і отриману суміш доставляють у корпус затопленого плавучого засобу з послідовним запроваджуванням пшоутворювача - расширювача об'єму суміші та збільшення підйомної наснаги Загальні ознаки - запроваджування затопленого об'єкта додатковими тілами з газовим середо вищем, забезпечуючи витискування води і підйом об'єкта з води Позитивна якість - висока ефективність при ПІДЙОМІ об'єктів, з суцільним контуром, наприклад, суден Недоліки - не забезпечує підйом об'єктів з гратним контуром 2 Аналог ФРН, п №3335501 В63С 7/06, В63В 43/10 1985р №10 Спосіб і улаштування для підйому плавучих засобів чи забезпечення їх незанурення, відрізняється тим, що в судове приміщення, у оболонки заповнюють реакційно-здатну речовину для утворення синтетичної пінної речовини, яка вспінюється в цих оболонках Позитивна якість - висока ефективність при розміщенні в закритих об'єктах Недоліки - вимагається велике число оболонок для розміщення у середовищі ферми мосту, при затоплюванні елементів, недостатня ефективність способу для підйому ферм мостів 3 Прототип Патент Бельгія №737690, В63 оп ю о 1^ ю 57058 1973р РЖ-5, Водн тран 1974р №2 В154 Спосіб піднімання затоплених суден і утримання на плаву аварійних суден, що включає встановлення у ВІДСІК КІЛЬКОСТІ ємностей виготовлених з пліночного еластичного матеріалу з вкладанням в них газоутворюючих речовин, ємності постачають запобіжними клапанами, розміщують у середині відсіку чи прикріплюють до нього ззовні Позитивна якість - мобільність, простота використання і висока ефективність при ПІДЙОМІ затоплених суден Недолік - вимагає велику КІЛЬКІСТЬ ємностей, об'єму водолазних робіт для їх розміщення, труднощі при роботі на течи, що знижає економічну ефективність Завдання передбачуваного винаходу Спосіб піднімання затопленого об'єкта зі зніженим об'ємом водолазних робіт на течи при ПІДЙОМІ великогабаритних об'єктів гратних ферм, наприклад, зруйнованих шорм мостів, зменшення витрат часу і праці, забезпечення високої економічної ефективності Вирішення поставленого завдання забезпечує запропоноване технічне рішення Спосіб піднімання затопленого об'єкта, що включає встановлення у ВІДСІК І/ЧИ прикріплення ззовні гнучкою зв'язкою ємностей з полімерного матеріалу, обладнаних клапанами, наповнювання ємностей газом, який забезпечує підйом об'єкту, відрізняється тим, що у ВІДСІК об'єкту, наприклад, ферми зруйнованого, затопленого повністю чи частково мосту через водяну перешкоду в кінцеву частину ферми вкладають ємність у вигляді жорсткого суднопід'ємного понтону з наступним наповнюванням його газом, а також тим, що ще в ферму мосту, кінець якого скріплений з берегом, згаданий понтон вставляють у ферму шляхом його встановлення на візок чи санчата, спускають в воду з регулюванням йогопозиції з допомогою гнучкої зв'язки, а також тим, що понтон ззовні покривають матеріалом з внесеним газом /пінною смолою/ і додатковим покриттям, а також тим, що до кінця мосту, зануреного у грунт чи засипаного мулом, роблять канал, який забезпечує пропускання понтону у ВІДСІК мосту, а також тим, що після відривання ферми мосту від грунту, під нею підводять додатково жорсткий понтон, який забезпечує підйом ферми з води Спосіб піднімання затопленого об'єкта, що включає встановлення у ВІДСІК І/ЧИ прикріплення ззовні гнучкою зв'язкою ємності з полімерного матеріалу, обладнаних клапанами, наповнювання ємності газом, який забезпечує підйом об'єкту, виконанням ВІДМІННИХ ознак у ВІДСІК об'єкту, наприклад, ферми зруйнованого, затопленого повністю чи частково мосту через водяну перешкоду в кінцеву частину ферми вкладають ємність у вигляді жорсткого суднопідйомного понтону з наступним наповнюванням його газом, досягається заповнення відсіку ферми мосту великогабаритними жорсткими понтонами, котрі забезпечують відрив ферми від грунту і можливість підведення під ферму додаткових понтонів, що забезпечить скорочення обсягу водолазних робіт, витрат матеріальних засобів і часу, прискорить очищення фарватеру, поновлення судноплавства на річці, підвищен ня економічної ефективності запропонованого засобу В ферму мосту, кінцева частина якого з'єднана з берегом, згаданий понтон встановлюють у ферму шляхом його встановлення на візок чи санчата, спускають в воду з регулюванням його позиції за допомогою гнучкої зв'язки, досягається знижений обсяг водолазних робіт і витрат на встановлення понтону - всередину ферми мосту, підвищення економічної ефективності Спосіб по пп 1, 2 відрізняється тим, що понтон ззовні покривають пористим матеріалом /спіненою смолою/ і додатковим покриттям в обсязі не більше, ніж вага понтону, досягається збільшення обсягу підземної сили понтону, а також згладжування виступаючих вузлів на понтоні, полегшення його встановлення всередину ферми мосту, особливо на течи в річ ці або у припливно-відливної течи Спосіб по пп 1, 2 відрізняється тим, що до кінця мосту, зануреного у грунт чи засипаного мулом, роблять канал, який забезпечує пропускання понтону у ВІДСІК мосту, досягається забезпечення проведення понтону у ферму при її зануренні у грунт, зниження витрат часу на підйом мосту Спосіб по п 1 відрізняється тим, що після відривання ферми мосту від грунту під неї підводять додатковий жорсткий понтон, який забезпечує виштовхування з води, досягається - можливість переміщення ферми мосту в друге місце для її ремонту, і звільнення фарватеру для поновлення судноплавства, повне рішення поставленого завдання Опис креслень заявленого об'єкта На фіг 1 - спосіб піднімання затопленого об'єкту, наприклад, ферми мосту крізь водяну перешкоду, один кінець у воді, другий - прикріплено до берегової опори, схема вкладання у ферму понтонів, вигляд збоку На фіг 2 - вигляд в плані фіг 1 На фіг 3 - те ж саме, ферма мосту затоплена повністю у воді, схема встановлення жорстких під'ємних понтонів в обох кінцях, проривання каналу для понтону і відрив ферми від фунту На фіг 4 - те ж саме, розріз по А-А на фіг1, схема розвороту нахиленої ферми мосту з понтонами, закріпленими з зовнішньої сторони На фіг 5 - те ж саме, розріз по Б-Б на фіг З, схема винесення ферми мосту з води на жорстких суднопідйомних понтонах Опис об'єкта в статиці і динаміці На фіг1, 2 спосіб піднімання затопленого об'єкта, моста 1, що включає встановлення у ВІДСІК 2 чи прикріплення ззовні гнучкою зв'язкою 3, ємність 4, забезпеченої клапанами 5 і 5а, наповнення газом /не показано/ з допомогою шлангів 6, забезпечення підйому об'єкту з води 7, відрізняється тим, що у ВІДСІК 2, наприклад, ферми 8, моста і зруйнованого частково /див на фіг 1/ чи повністю на фіг 2 моста 1, /крізь водяну перешкоду 7, в ферму 8 мосту крізь и кінець 9, який знаходиться у воді 7, вкладають ємність 4 у вигляді суднопідйомного понтону 4 і скріпляють його гнучкою зв'язкою - тросами 3 з фермою 8 з наступним заповненням його газом по шлангам 6 крізь клапан 5 з вижиманням води 7 крізь донний клапан 5а На фіг1, 2 кінець 9а скріплений з береговою 57058 опорою 10 по осі 11 Для зниження обсягу водолазних робіт понтон 4 встановлюють краном 12 на візок 13 чи на санчата з полімерного матеріалу /не показано/ і за допомогою гнучких зв'язок-тросів 14, лебідки 15 спускають понтон 4 у воду з регулюванням його позиції тросом 14 і заповнення водою 7 крізь клапан 5а Металевий понтон 4 для підвищення його підйомної сили і забезпечення його сковзання по помосту мосту, ззовні накривають матеріалом в вигляді пінної смоли 16 і додатково листовим полімерним матеріалом-покриттям 17, при цьому над його верхнею частиною біля клапану 5 шар матеріалу в 2 - 3 разів більше, ніж унизу біля клапану 5а, що покращує і його експлуатаційну якість На фіг 3 до кінця 9 ферми 3, зануреного у грунт 18 чи засипаного мулом, гідромоніторним чі грейферним краном /не показано/ виконують канал 19 забезпечують пропускання понтону 4 у ВІДСІК 2, ферми 8 Після продування понтонів 4, по шлангам 6 витискування води з понтону 4, згідно з розрахунковими даними, ферма відривається від грунту і виходить у напівзанурене становище /на фіг 3 показано пунктиром/, під ферму 8 підводять додаткові жорсткі /виносні/ ПОНТОНИ 20 квадратної або циліндричної ферми, загальним обсягом більшим ніж вага ферми, із можливістю її виносу так, щоб можна було підвести другий плавзасіб і перемістити ферму у друге місце Після продувки суднопідіймальних понтонів ферма виходить з води і и переводять в друге місце для ремонту, і при цьому забезпечують звільнення фарватеру для поновлення по ньому судноплавства Приклад конкретного виконання ВІДПОВІДНО інформації РЖ-11 ."Залізнічний транспорт" за 1990 рік, №2, ст 147, реконструкція мосту в ДРН, ферма 135м, вага 550 тон На підйом такої ферми буде потрібно сталеві понтони моделі 1303 їх розміри - 13,70 х 3,40 х 3,50м, вага 29,6 тон, підземна міць 100 тон Потрібно 6 понтонів, плюс 25% - приблизно 2 понтона, усього 8 понтонів, загальна підземна міць біля 800 тон, довжина біля 110м, забезпечить відрив від фунту і винос верхньої частини ферми над водою При ПІДЙОМІ одного з КІНЦІВ ферми 8 з води потрібна менша КІЛЬКІСТЬ понтонів і з'являється можливість установлення одночасно і виносних понтонів 20 для підйома ферми з води і вирішення питання установлення одночасно і виносних понтонів 20 для підйому ферми з води і вирішення питання установки ферми на попереднє місце чи її перенесення в друге місце Шосейно - залізничні мости з рейками посередині і з двома коліями для автотранспорту з ПІШОХІДНИМИ доріжками по боках мають більшу вагу ферми, крім того, при падінні ферма може упасти з креном на одну зі сторін, переважно по напрямку течи Для и вирівнювання потрібно закріпити з и зовнішньої сторони-крену додаткові викренічуваючі понтони, до них можуть бути підключені і м'які понтони типу МСП-10 з підйомною вагою 10 тон У кінець ферми, який скріплено з береговим стояком жорсткий понтон вводять на візку 13 чи на санчатах, качалках, з урахуванням розмірів понтону і габаритів мостового прольоту Для підвищення під'ємної сили понтон покривають пінною смолою, наприклад ФРП-ІО чи ІНШІМ пінно-пластом, з додатковим полімерним покриттям, в обсязі не більше ваги понтону 29,6 тон У випадку, якщо кінець ферми зайшов у грунт, чи ферму засипано мулом, то вхід в ній промивають струменем пдромонітора, моделі "УНП-ЮО", чи вичерпують грейфеним загарбом, який встановлюють на плавучому крані /не показано/, для забезпечення виносу шерми з води після її відриву від грунту, користуються суднопідйомними понтонами, моделі 750, вантажопідйомністю 200 тон, пристосовують понтони інших моделей Як додаткову силу підйому ферми використовують додатково плавучі крани великої вантажопідйомності Потрібні основні технічні засоби жорсткі суднопіднімальні понтони, які мають поперечний переріз в межах габариту прольоту ферми, вага ферми плюс 25% на відрив від грунту, м'які ПОНТОНИ МСП-10, в/п 10 тон по потреби, крани автомобільні в/п 40тс, плав крани в/п не менш як 100 тон, плавучі засоби, буксири-штовхачі, водолазні катери з декомпресійними камерами, компресори та ІНШІ технічки засоби, ВІДПОВІДНО норм потрібних при суднопідйомі На річці Дунай, на українській ДІЛЯНЦІ, занурено та напівзанурено більше ніж 100 суден різних типів і розмірів, вагою до 1000 тон Ця заявка є єдиною з розробок авторазаявника по розробці його програми "Технологія суднопідйомних робіт" Тема актуальна і дуже перспективна з розвиненням законодавства по захисту навколишнього простору 57058 фа Комп'ютерна верстка Е Гапоненко 5 Підписано до друку 05 07 2003 Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ТОВ "Міжнародний науковий комітет", вул Артема, 77, м Київ, 04050, Україна
