Спосіб, пристрій і агрегат для розділення мулоподібного матеріалу і води

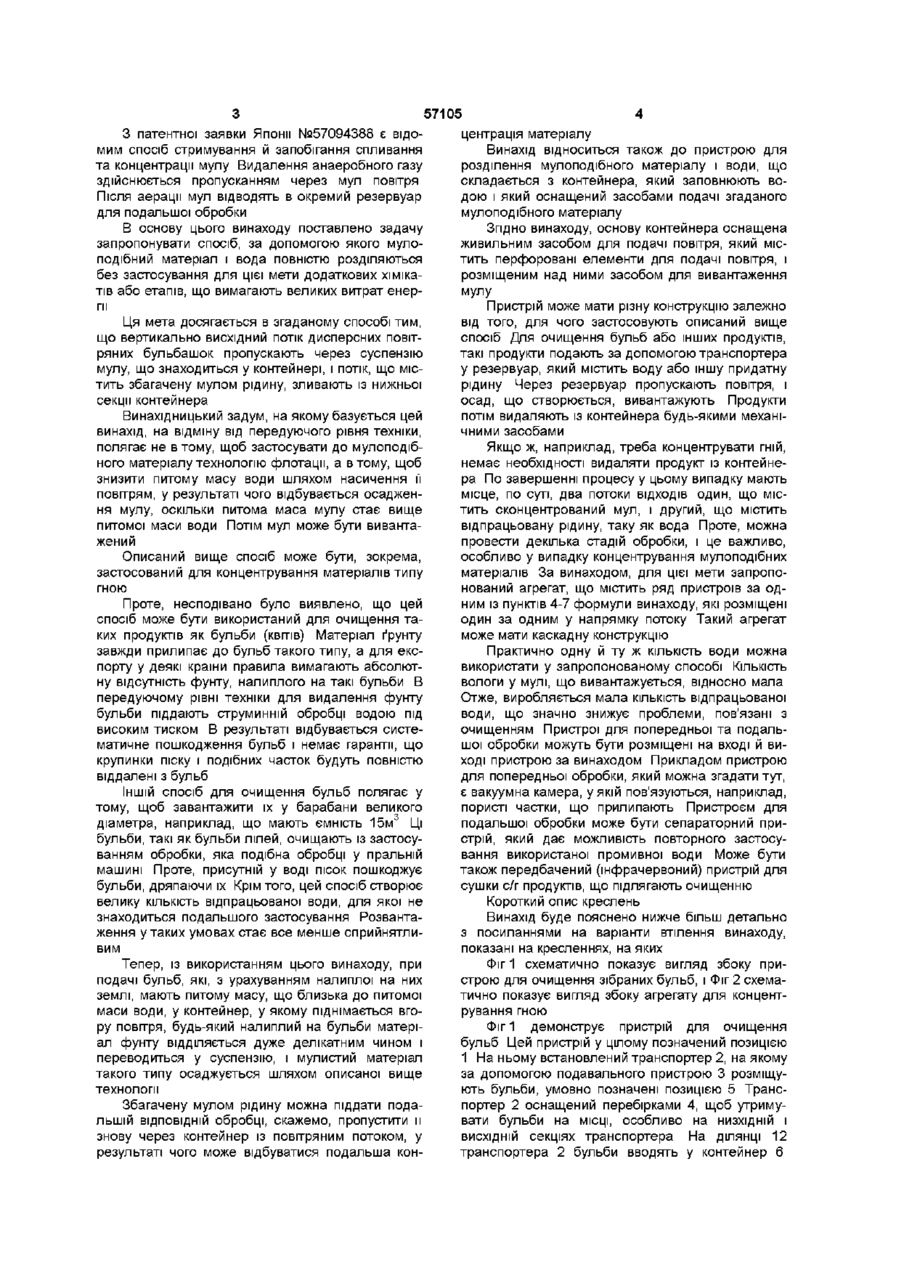

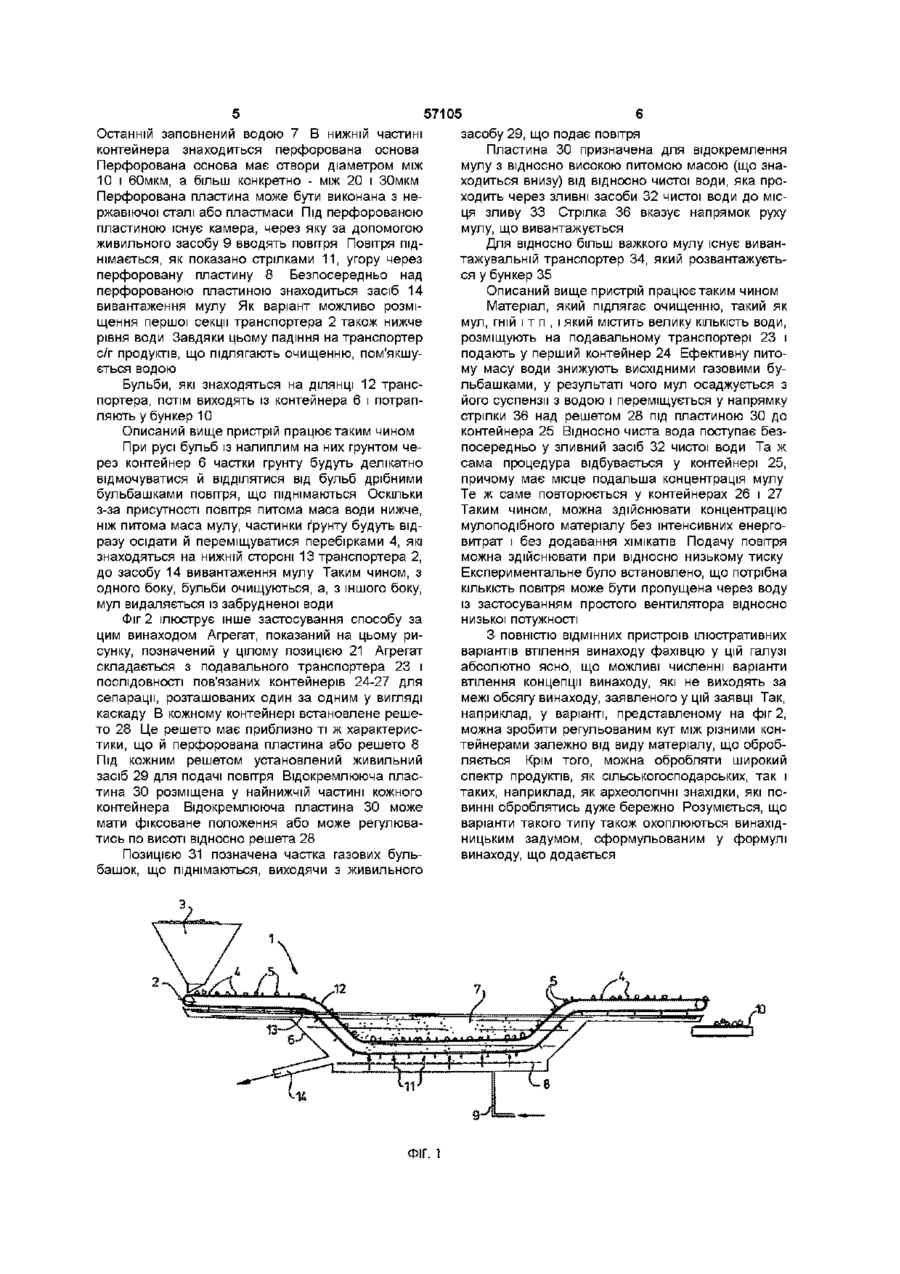

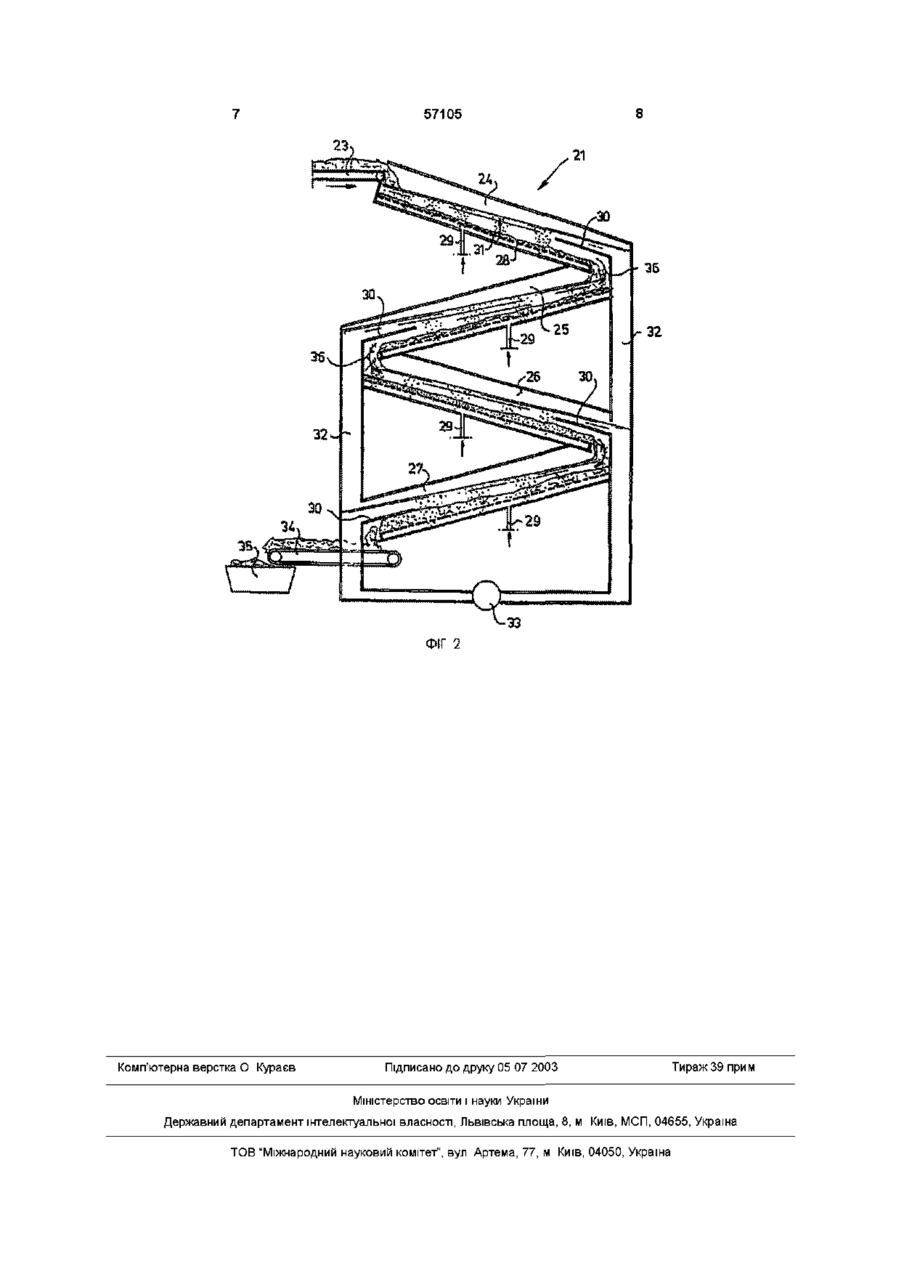

1 Спосіб розділення мулоподібного матеріалу і води із суспензії мулу та води у контейнері, коли мулоподібний матеріал має питому масу, яка близька до питомої маси води, який відрізняється тим, що пропускають вертикально висхідний потік дисперсних повітряних бульбашок через згадану суспензію і відводять потік, що містить збагачену мулом і збіднілу водою рідину, із нижньої секції контейнера 2 Спосіб за п 1, який відрізняється тим, що суспензію мулу в контейнері утворюють тим, що наповнюють контейнер водою, вводять у нього продукти з налиплим на них брудом, які підлягають очищенню, й транспортують ці продукти уздовж контейнера, при цьому відбувається відокремлення водою й повітряними бульбашками від згаданих продуктів бруду у вигляді мулу та утворення зга даної суспензії, згадані продукти вивантажують із контейнера після того, як бруд з них був відокремлений 3 Спосіб за одним із передуючих пунктів, який відрізняється тим, що збагачену мулом рідину піддають подальшій обробці для відділення мулоподібного матеріалу за п 1 4 Пристрій для розділення мулоподібного матеріалу і води, що містить контейнер для розділення мулоподібного матеріалу і води, оснащений засобом завантаження матеріалу, що містить мул, який відрізняється тим, що основа контейнера оснащена живильним засобом для подачі повітря, який містить перфоровані елементи для подачі повітря, і розміщеним над ними засобом вивантаження мулу 5 Пристрій за п 4, який відрізняється тим, що елементи подачі повітря містять перфоровану пластину 6 Пристрій за п 4 або 5, який відрізняється тим, що засіб завантаження містить транспортер 7 Пристрій за п 6, який відрізняється тим, що згаданий транспортер розміщений уздовж ефективної довжини контейнера й тому він сконструйований і як розвантажувальний транспортер 8 Агрегат для розділення мулоподібного матеріалу і води, що містить ряд пристроїв за одним із пп 4-7, розташованих один за одним у напрямку потоку 9 Агрегат за п 8, який відрізняється тим, що згадані пристрої розміщені у вигляді каскаду на різних рівнях Цей винахід відноситься до способу розділення мулоподібного матеріалу й води, коли мулоподібний матеріал має питому масу, близьку до питомої маси води У якому суспензія, що складається з води й мулу, переміщається по контейнеру Спосіб такого роду загалом відомий з передуючого рівня техніки Його мета -змусити мулоподібний матеріал сплисти угору за допомогою методів флотації і зняти піну з піднятим таким чином матеріалом за допомогою обладнання для зняття піни Для цього потрібні спеціальні пінотворні агенти Додавання цих агентів не тільки підвищує вартість, але часто веде до додаткового забруднення води Інші способи поділення мулоподібного матеріалу і води містять нагрівання, у результаті якого вода видаляється випаровуванням, а мулоподібний матеріал залишається Спосіб такого роду особливо енерговитратний і був він запропонований, наприклад, для концентрування матеріалів типу гною О Ю О 1 ю 57105 З патентної заявки Японії №57094388 є відоцентрація матеріалу мим спосіб стримування й запобігання спливання Винахід відноситься також до пристрою для та концентрації мулу Видалення анаеробного газу розділення мулоподібного матеріалу і води, що здійснюється пропусканням через мул повітря складається з контейнера, який заповнюють воПісля аерації мул відводять в окремий резервуар дою і який оснащений засобами подачі згаданого для подальшої обробки мулоподібного матеріалу В основу цього винаходу поставлено задачу Згідно винаходу, основу контейнера оснащена запропонувати спосіб, за допомогою якого муложивильним засобом для подачі повітря, який місподібний матеріал і вода повністю розділяються тить перфоровані елементи для подачі повітря, і без застосування для цієї мети додаткових хімікарозміщеним над ними засобом для вивантаження тів або етапів, що вимагають великих витрат енермулу гії Пристрій може мати різну конструкцію залежно від того, для чого застосовують описаний вище Ця мета досягається в згаданому способі тим, спосіб Для очищення бульб або інших продуктів, що вертикально висхідний потік дисперсних повіттакі продукти подають за допомогою транспортера ряних бульбашок пропускають через суспензію у резервуар, який містить воду або іншу придатну мулу, що знаходиться у контейнері, і потік, що місрідину Через резервуар пропускають повітря, і тить збагачену мулом рідину, зливають із нижньої осад, що створюється, вивантажують Продукти секції контейнера потім видаляють із контейнера будь-якими механіВинахідницький задум, на якому базується цей чними засобами винахід, на відміну від передуючого рівня техніки, полягає не втому, щоб застосувати до мулоподібЯкщо ж, наприклад, треба концентрувати гній, ного матеріалу технологію флотації, а втому, щоб немає необхідності видаляти продукт із контейнезнизити питому масу води шляхом насичення її ра По завершенні процесу у цьому випадку мають повітрям, у результаті чого відбувається осадженмісце, по суті, два потоки ВІДХОДІВ ОДИН, ЩО МІСня мулу, оскільки питома маса мулу стає вище ТИТЬ сконцентрований мул, і другий, що містить питомої маси води Потім мул може бути вивантавідпрацьовану рідину, таку як вода Проте, можна жений провести декілька стадій обробки, і це важливо, особливо у випадку концентрування мулоподібних Описаний вище спосіб може бути, зокрема, матеріалів За винаходом, для цієї мети запропозастосований для концентрування матеріалів типу нований агрегат, що містить ряд пристроїв за одгною ним із пунктів 4-7 формули винаходу, які розміщені Проте, несподівано було виявлено, що цей один за одним у напрямку потоку Такий агрегат спосіб може бути використаний для очищення таможе мати каскадну конструкцію ких продуктів як бульби (КВІТІВ) Матеріал ґрунту завжди прилипає до бульб такого типу, а для ексПрактично одну й ту ж КІЛЬКІСТЬ ВОДИ можна порту у деякі країни правила вимагають абсолютвикористати у запропонованому способі КІЛЬКІСТЬ ну відсутність фунту, налиплого на такі бульби В вологи у мулі, що вивантажується, відносно мала передуючому рівні техніки для видалення фунту Отже, виробляється мала КІЛЬКІСТЬ відпрацьованої бульби піддають струминній обробці водою під води, що значно знижує проблеми, пов'язані з високим тиском В результаті відбувається систеочищенням Пристрої для попередньої та подальматичне пошкодження бульб і немає гаранти, що шої обробки можуть бути розміщені на вході й викрупинки піску і подібних часток будуть повністю ході пристрою за винаходом Прикладом пристрою віддалені з бульб для попередньої обробки, який можна згадати тут, є вакуумна камера, у якій пов'язуються, наприклад, Іншій спосіб для очищення бульб полягає у пористі частки, що прилипають Пристроєм для тому, щоб завантажити їх у барабани великого 3 подальшої обробки може бути сепараторний придіаметра, наприклад, що мають ємність 15м Ці стрій, який дає можливість повторного застосубульби, такі як бульби лілей, очищають із застосування використаної промивної води Може бути ванням обробки, яка подібна обробці у пральній також передбачений (інфрачервоний) пристрій для машині Проте, присутній у воді пісок пошкоджує сушки с/г продуктів, що підлягають очищенню бульби, дряпаючи їх Крім того, цей спосіб створює велику КІЛЬКІСТЬ відпрацьованої води, для якої не Короткий опис креслень знаходиться подальшого застосування РозвантаВинахід буде пояснено нижче більш детально ження у таких умовах стає все менше сприйнятлиз посиланнями на варіанти втілення винаходу, вим показані на кресленнях, на яких Тепер, із використанням цього винаходу, при Фіг 1 схематично показує вигляд збоку приподачі бульб, які, з урахуванням налиплої на них строю для очищення зібраних бульб, і Фіг 2 схемаземлі, мають питому масу, що близька до питомої тично показує вигляд збоку агрегату для концентмаси води, у контейнер, у якому піднімається вгорування гною ру повітря, будь-який налиплий на бульби матеріФіг 1 демонструє пристрій для очищення ал фунту ВІДДІЛЯЄТЬСЯ дуже делікатним чином і бульб Цей пристрій у цілому позначений позицією переводиться у суспензію, і мулистий матеріал 1 На ньому встановлений транспортер 2, на якому такого типу осаджується шляхом описаної вище за допомогою подавального пристрою 3 розміщутехнології ють бульби, умовно позначені позицією 5 Транспортер 2 оснащений перебірками 4, щоб утримуЗбагачену мулом рідину можна піддати подавати бульби на МІСЦІ, особливо на НИЗХІДНІЙ І льшій ВІДПОВІДНІЙ обробці, скажемо, пропустити и ВИСХІДНІЙ секціях транспортера На ДІЛЯНЦІ 12 знову через контейнер із повітряним потоком, у транспортера 2 бульби вводять у контейнер 6 результаті чого може відбуватися подальша кон 57105 засобу 29, що подає повітря Пластина ЗО призначена для відокремлення мулу з відносно високою питомою масою (що знаходиться внизу) від відносно чистої води, яка проходить через зливні засоби 32 чистої води до місця зливу 33 Стрілка 36 вказує напрямок руху мулу, що вивантажується Для відносно більш важкого мулу існує вивантажувальній транспортер 34, який розвантажується у бункер 35 Описаний вище пристрій працює таким чином Матеріал, який підлягає очищенню, такий як мул, гній і т п , і який містить велику КІЛЬКІСТЬ води, розміщують на подавальному транспортері 23 і подають у перший контейнер 24 Ефективну питому масу води знижують висхідними газовими бульбашками, у результаті чого мул осаджується з Бульби, які знаходяться на ДІЛЯНЦІ 12 трансйого суспензії з водою і переміщується у напрямку портера, потім виходять із контейнера 6 і потрапстрілки 36 над решетом 28 під пластиною ЗО до ляють у бункер 10 контейнера 25 Відносно чиста вода поступає безОписаний вище пристрій працює таким чином посередньо у зливний засіб 32 чистої води Та ж При русі бульб із налиплим на них грунтом чесама процедура відбувається у контейнері 25, рез контейнер 6 частки грунту будуть делікатно причому має місце подальша концентрація мулу відмочуватися й ВІДДІЛЯТИСЯ ВІД бульб дрібними Те ж саме повторюється у контейнерах 26 і 27 бульбашками повітря, що піднімаються Оскільки Таким чином, можна здійснювати концентрацію з-за присутності повітря питома маса води нижче, мулоподібного матеріалу без інтенсивних енергоніж питома маса мулу, частинки ґрунту будуть відвитрат і без додавання хімікатів Подачу повітря разу осідати й переміщуватися перебірками 4, які можна здійснювати при відносно низькому тиску знаходяться на нижній стороні 13 транспортера 2, Експериментальне було встановлено, що потрібна до засобу 14 вивантаження мулу Таким чином, з КІЛЬКІСТЬ повітря може бути пропущена через воду одного боку, бульби очищуються, а, з іншого боку, із застосуванням простого вентилятора відносно мул видаляється із забрудненої води низької потужності Фіг 2 ілюструє інше застосування способу за цим винаходом Агрегат, показаний на цьому риЗ повністю ВІДМІННИХ пристроїв ілюстративних сунку, позначений у цілому позицією 21 Агрегат варіантів втілення винаходу фахівцю у цій галузі складається з подавального транспортера 23 і абсолютно ясно, що можливі численні варіанти ПОСЛІДОВНОСТІ пов'язаних контейнерів 24-27 для втілення концепції винаходу, які не виходять за сепарації, розташованих один за одним у вигляді межі обсягу винаходу, заявленого у цій заявці Так, каскаду В кожному контейнері встановлене решенаприклад, у варіанті, представленому на фіг 2, то 28 Це решето має приблизно ті ж характерисможна зробити регульованим кут між різними контики, що й перфорована пластина або решето 8 тейнерами залежно від виду матеріалу, що обробПід КОЖНИМ решетом установлений живильний ляється Крім того, можна обробляти широкий засіб 29 для подачі повітря Відокремлююча пласспектр продуктів, як сільськогосподарських, так і тина ЗО розміщена у найнижчій частині кожного таких, наприклад, як археологічні знахідки, які поконтейнера Відокремлююча пластина ЗО може винні оброблятись дуже бережно Розуміється, що мати фіксоване положення або може регулюваваріанти такого типу також охоплюються винахідтись по висоті відносно решета 28 ницьким задумом, сформульованим у формулі винаходу, що додається Позицією 31 позначена частка газових бульОстанній заповнений водою 7 В нижній частині контейнера знаходиться перфорована основа Перфорована основа має отвори діаметром між 10 і бОмкм, а більш конкретно - між 20 і ЗОмкм Перфорована пластина може бути виконана з нержавіючої сталі або пластмаси Під перфорованою пластиною існує камера, через яку за допомогою живильного засобу 9 вводять повітря Повітря піднімається, як показано стрілками 11, угору через перфоровану пластину 8 Безпосередньо над перфорованою пластиною знаходиться засіб 14 вивантаження мулу Як варіант можливо розміщення першої секції транспортера 2 також нижче рівня води Завдяки цьому падіння на транспортер с/г продуктів, що підлягають очищенню, пом'якшується водою башок, що піднімаються, виходячи з живильного ч ІГ 1 57105 ФІГ 1 Комп'ютерна верстка О Кураєв Підписано до друку 05 07 2003 Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ТОВ "Міжнародний науковий комітет", вул Артема, 77, м Київ, 04050, Україна
