Пристрій для розділення рідини та твердого матеріалу з суміші

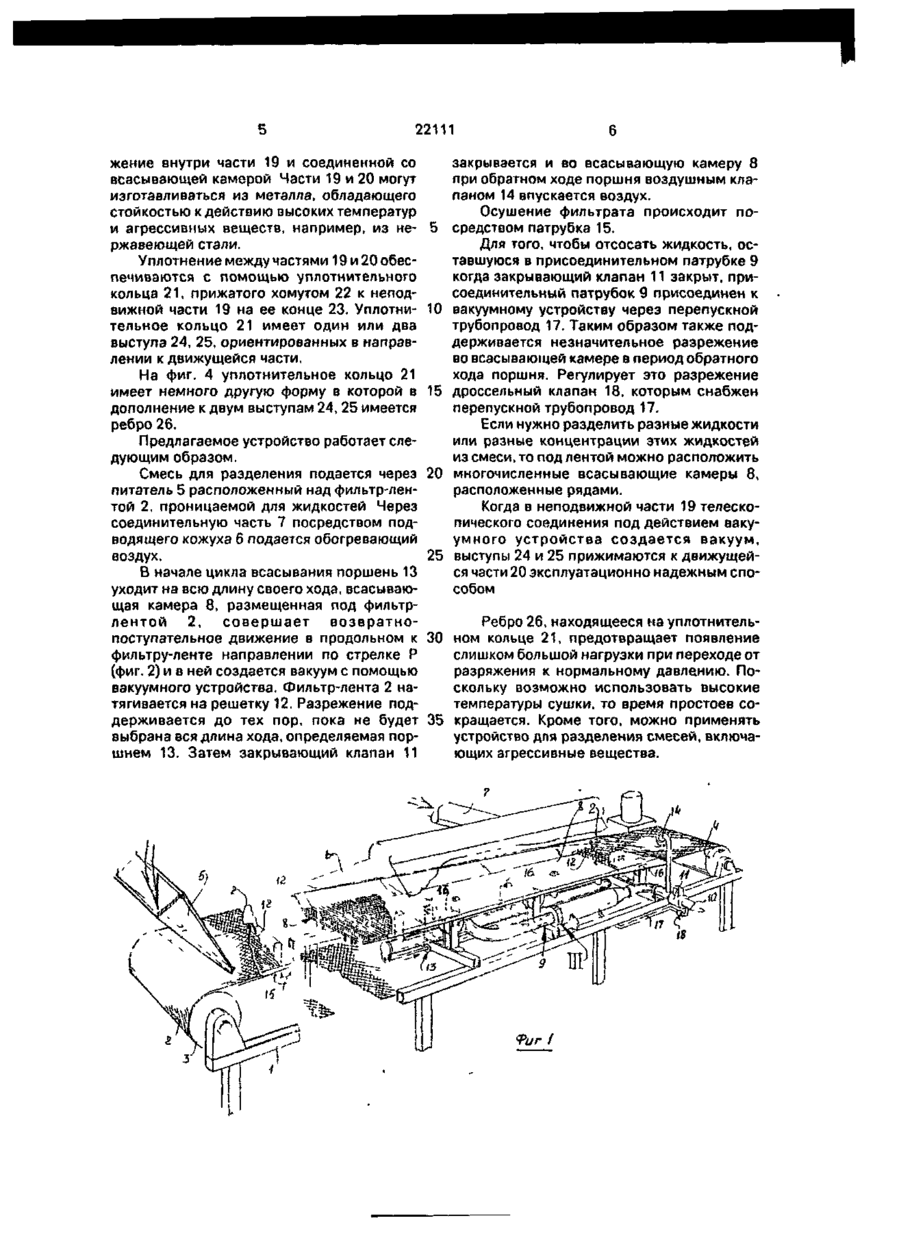

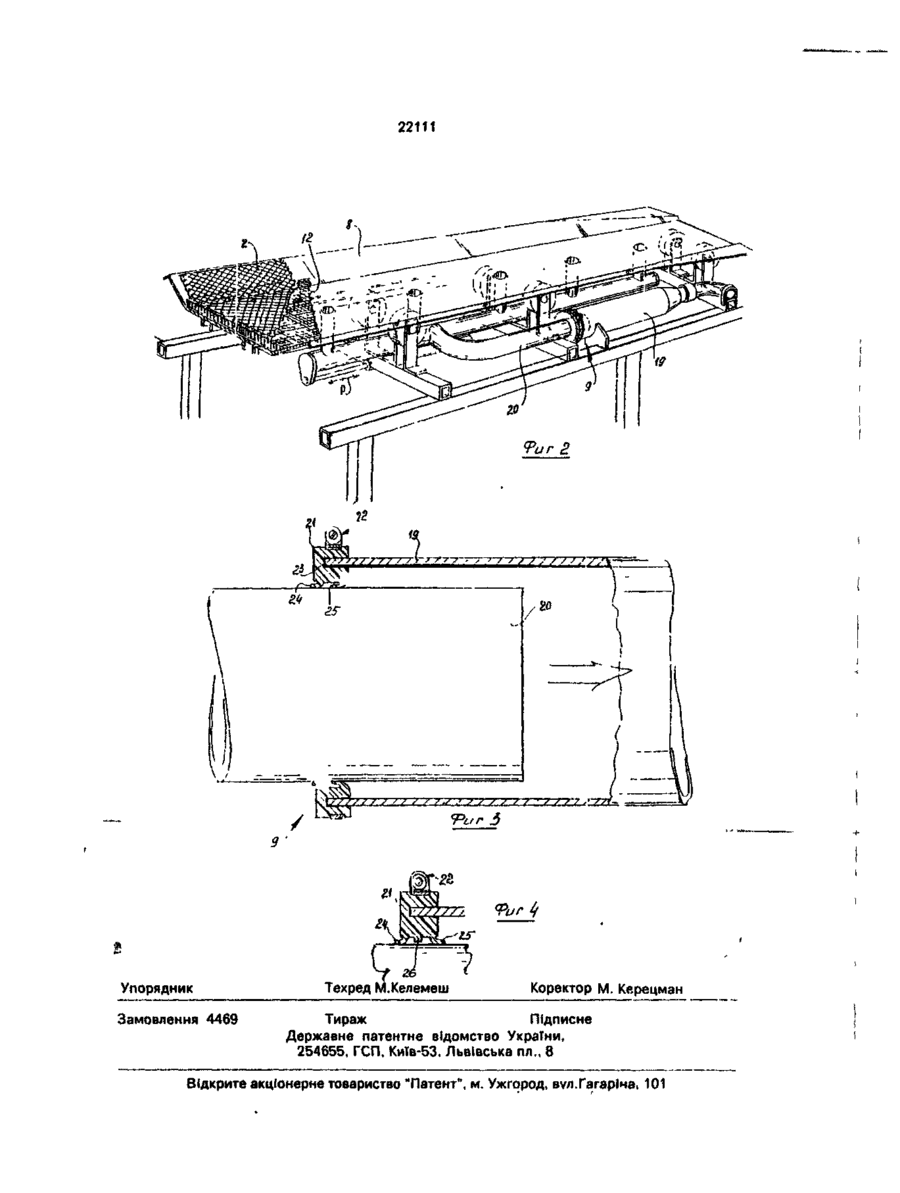

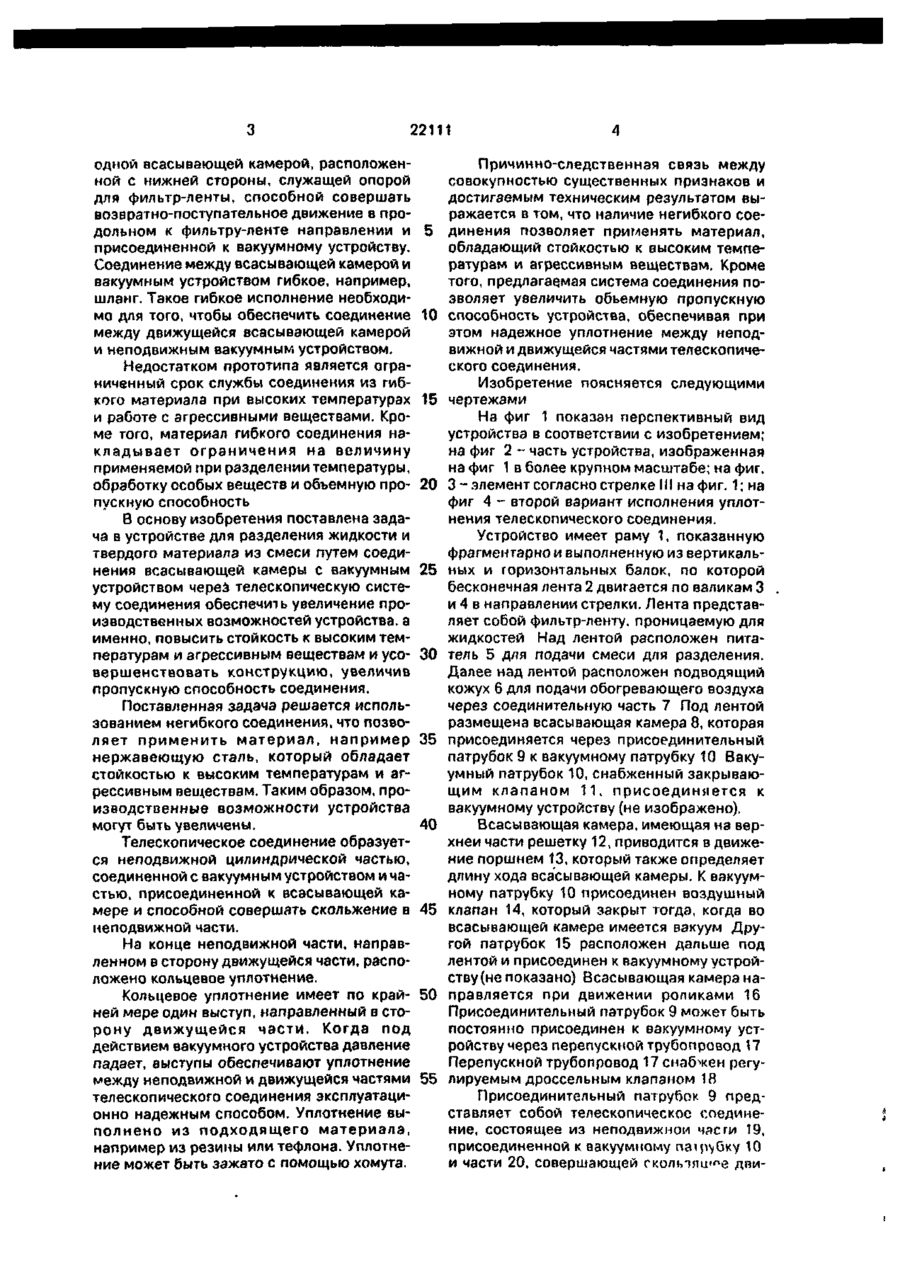

1. Устройство для разделения жидкости и твердого материала из смеси, снабженное бесконечной фильтр-лентой, средствами для подачи смеси, предназначенной для разделения, расположенными с верхней стороны фильтра-ленты, по крайней мере одной всасывающей камерой, расположенной с нижней стороны, служащей опорой для фильтра-ленты, способной совершать возвратно-поступательное движение в продольном к фильтру-ленте направлении и присоединенной к вакуумному устройству, о т л и ч а ю щ е е с я тем, что всасывающая камера присоединена к вакуумному устройству через телескопическую систему соединения. 2. Устройство по п. 1 , о т л и ч а ю щ е е с я тем, что телескопическое соединение образовано неподвижной цилиндрической частью, присоединенной к вакуумному устройству, а также частью, присоединенной к всасывающей камере и способной совершать скользящее движение внутри неподвижной частм 3 Устройство по пп. 1 и 2, о т л и ч а ю щ е е с я тем, что на конце неподвижной части направленном в сторону движущейся части выполнено кольцевое уплотнение. 4 Устройство по п. 3. о т л и ч а ю щ е ес я тем, что кольцевое уплотнение имеет по крайней мере два выступа, направленных к движущейся части. 5 Устройство по пп. 3-4, о т л и ч а ю щ е е с я тем, что уплотнение сделано из резины 6 Устройство по пп. 3-4, о т л и ч а ю щ е е с я тем, что уплотнение сделано из тефлона. С > ю 7 Устройство по пп. 3-6, о т л и ч а ю щ е е с я тем, что уплотнение прижато к неподвижной части с помощью хомута. О Изобретение относится к фильтрам с фильтровальными лентами, подвижными в процессе фильтрования и может быть использовано в устройствах для разделения жидкости и твердого материала Известны устройства для разделения смеси, содержащие средства для подачи смеси, фильтр-ленту и всасывающую каме ру, присоединенную к вакуумному устройству. Наиболее близким к предлагаемому решению является устройство [1], принятое в качестве прототипа. Устройство, описанное в указанном изобретении, снабжено бесконечной фильтр-лентой, средствами для подачи смеси для разделения с верхней стороны фильтра-ленты и, по крайней мере, 22111 одной всасывающей камерой, расположенной с нижней стороны, служащей опорой для фильтр-ленты, способной совершать возвратно-поступательное движение в продольном к фильтру-ленте направлении и 5 присоединенной к вакуумному устройству. Соединение между всасывающей камерой и вакуумным устройством гибкое, например, шланг. Такое гибкое исполнение необходимо для того, чтобы обеспечить соединение 10 между движущейся всасывающей камерой и неподвижным вакуумным устройством. Недостатком прототипа является ограниченный срок службы соединения из гибкого материала при высоких температурах 15 и работе с агрессивными веществами. Кроме того, материал гибкого соединения накладывает ограничения на величину применяемой при разделении температуры, обработку особых веществ и объемную про- 20 пускную способность В основу изобретения поставлена задача в устройстве для разделения жидкости и твердого материала из смеси путем соединения всасывающей камеры с вакуумным 25 устройством через телескопическую систему соединения обеспечить увеличение производственных возможностей устройства, а именно, повысить стойкость к высоким температурам и агрессивным веществам и усо- 30 вершенствовать конструкцию, увеличив пропускную способность соединения. Поставленная задача решается использованием негибкого соединения, что позволяет применить материал, например 35 нержавеющую сталь, который обладает стойкостью к высоким температурам и агрессивным веществам. Таким образом, производственные возможности устройства могут быть увеличены. 40 Телескопическое соединение образуется неподвижной цилиндрической частью, соединенной с вакуумным устройством и частью, присоединенной к всасывающей камере и способной совершать скольжение в 45 неподвижной части. На конце неподвижной части, направленном в сторону движущейся части, расположено кольцевое уплотнение. Кольцевое уплотнение имеет по край- 50 ней мере один выступ, направленный в сторону движущейся части. Когда под действием вакуумного устройства давление падает, выступы обеспечивают уплотнение между неподвижной и движущейся частями 55 телескопического соединения эксплуатационно надежным способом. Уплотнение выполнено из подходящего материала, например из резины или тефлона. Уплотнение может быть зажато с помощью хомута. Причинно-следственная связь между совокупностью существенных признаков и достигаемым техническим результатом выражается в том, что наличие негибкого соединения позволяет применять материал, обладающий стойкостью к высоким температурам и агрессивным веществам. Кроме того, предлагаемая система соединения позволяет увеличить обьемную пропускную способность устройства, обеспечивая при этом надежное уплотнение между неподвижной и движущейся частями телескопического соединения. Изобретение поясняется следующими чертежами На фиг 1 показан перспективный вид устройства в соответствии с изобретением; на фиг 2 - часть устройства, изображенная на фиг 1 в более крупном масштабе; на фиг. 3-элемент согласно стрелке III на фиг. 1; на фиг 4 - второй вариант исполнения уплотнения телескопического соединения. Устройство имеет раму 1, показанную фрагментарно и выполненную из вертикальных и горизонтальных балок, по которой бесконечная лента 2 двигается по валикам 3 и 4 в направлении стрелки. Лента представляет собой фильтр-ленту, проницаемую для жидкостей Над лентой расположен питатель 5 для подачи смеси для разделения. Далее над лентой расположен подводящий кожух 6 для подачи обогревающего воздуха через соединительную часть 7 Под лентой размещена всасывающая камера 8, которая присоединяется через присоединительный патрубок 9 к вакуумному патрубку 10 Вакуумный патрубок 10, снабженный закрывающим клапаном 11. присоединяется к вакуумному устройству (не изображено). Всасывающая камера, имеющая на верхней части решетку 12, приводится в движение поршнем 13, который также определяет длину хода всасывающей камеры. К вакуумному патрубку 10 присоединен воздушный клапан 14, который закрыт тогда, когда во всасывающей камере имеется вакуум Другой патрубок 15 расположен дальше под лентой и присоединен к вакуумному устройству (не показано) Всасывающая камера направляется при движении роликами 16 Присоединительный патрубок 9 может быть постоянно присоединен к вакуумному устройству через перепускной трубопровод 17 Перепускной трубопровод 17 снабжен регулируемым дроссельным клапаном 18 Присоединительный патрубок 9 представляет собой телескопическое соединение, состоящее из неподвижной части 19, присоединенной к вакуумному naipvCky 10 и части 20, совершающей сколь-нш'^е дни 22111 жение внутри части 19 и соединенной со всасывающей камерой Части 19 и 20 могут изготавливаться из металла, обладающего стойкостью к действию высоких температур и агрессивных веществ, например, из не- 5 ржавеющей стали. Уплотнение между частями 19 и 20 обеспечиваются с помощью уплотнительного кольца 21, прижатого хомутом 22 к неподвижной части 19 на ее конце 23. Уплотни- 10 тельное кольцо 21 имеет один или два выступа 24, 25, ориентированных в направлении к движущейся части. На фиг. 4 уплотнительное кольцо 21 имеет немного другую форму в которой в 15 дополнение к двум выступам 24, 25 имеется ребро 26. Предлагаемое устройство работает следующим образом. Смесь для разделения подается через 20 питатель 5 расположенный над фильтр-лентой 2, проницаемой для жидкостей Через соединительную часть 7 посредством подводящего кожуха б подается обогревающий воздух. 25 В начале цикла всасывания поршень 13 уходит на всю длину своего хода, всасывающая камера 8, размещенная под фильтрлентой 2, совершает возвратнопоступательное движение в продольном к 30 фильтру-ленте направлении по стрелке Р (фиг. 2) и в ней создается вакуум с помощью вакуумного устройства. Фильтр-лента 2 натягивается на решетку 12. Разрежение поддерживается до тех пор, пока не будет 35 выбрана вся длина хода, определяемая поршнем 13. Затем закрывающий клапан 11 закрывается и во всасывающую камеру 8 при обратном ходе поршня воздушным клапаном 14 впускается воздух. Осушение фильтрата происходит посредством патрубка 15. Для того, чтобы отсосать жидкость, оставшуюся в присоединительном патрубке 9 когда закрывающий клапан 11 закрыт, присоединительный патрубок 9 присоединен к вакуумному устройству через перепускной трубопровод 17. Таким образом также поддерживается незначительное разрежение во всасывающей камере в период обратного хода поршня. Регулирует это разрежение дроссельный клапан 18, которым снабжен перепускной трубопровод 17. Если нужно разделить разные жидкости или разные концентрации этих жидкостей из смеси, то под лентой можно расположить многочисленные всасывающие камеры 8, расположенные рядами. Когда в неподвижной части 19 телескопического соединения под действием вакуумного устройства создается вакуум, выступы 24 и 25 прижимаются к движущейся части 20 эксплуатационно надежным способом Ребро 26, находящееся на уплотнительном кольце 21, предотвращает появление слишком большой нагрузки при переходе от разряжения к нормальному давлению. Поскольку возможно использовать высокие температуры сушки, то время простоев сокращается. Кроме того, можно применять устройство для разделения смесей, включающих агрессивные вещества. 22111 r-rj-7~-r—r-7 г гу / -S&J /у у / J /уу\ CD..n 5
