Пристрій для зачековки ранця та примусового введення в дію основного парашута

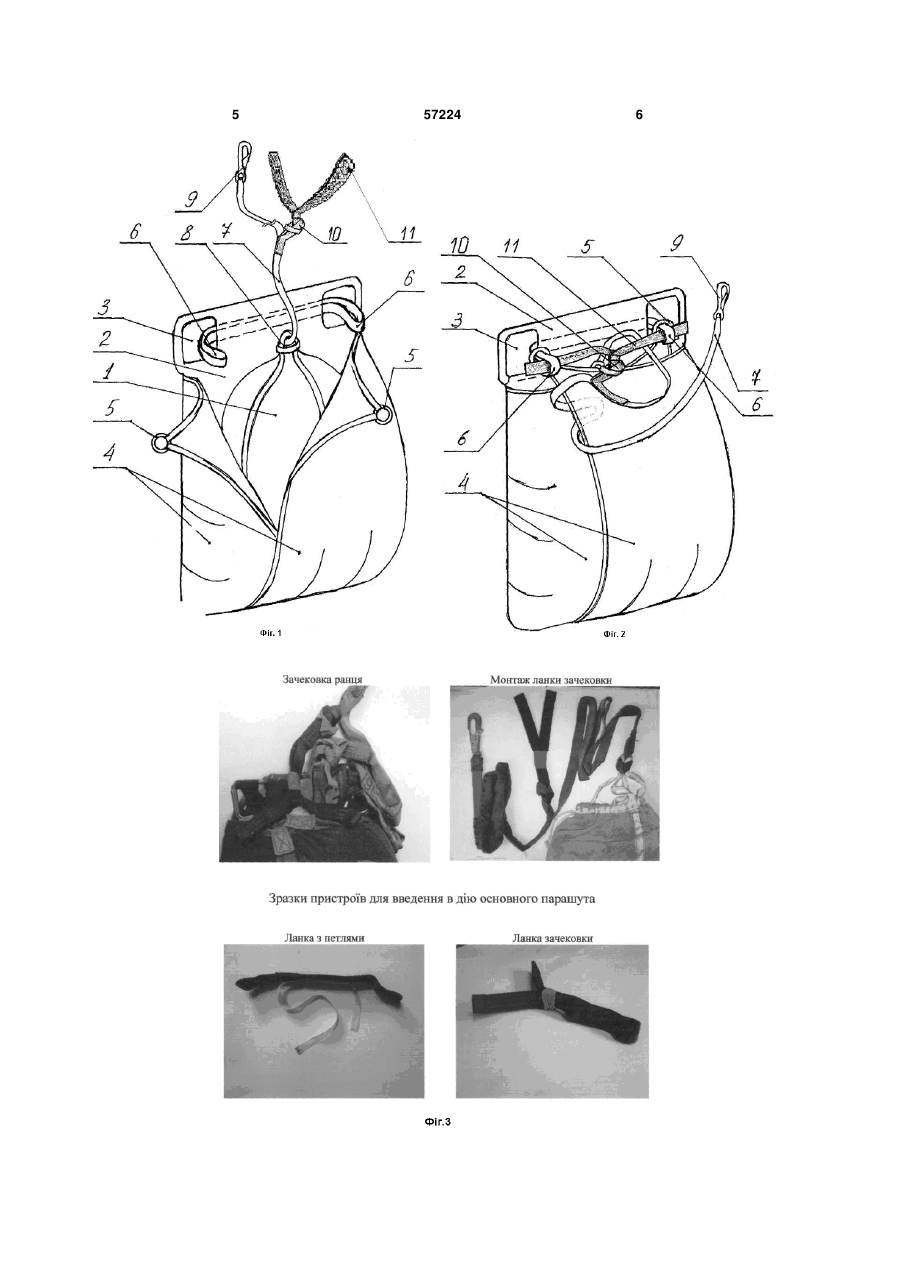

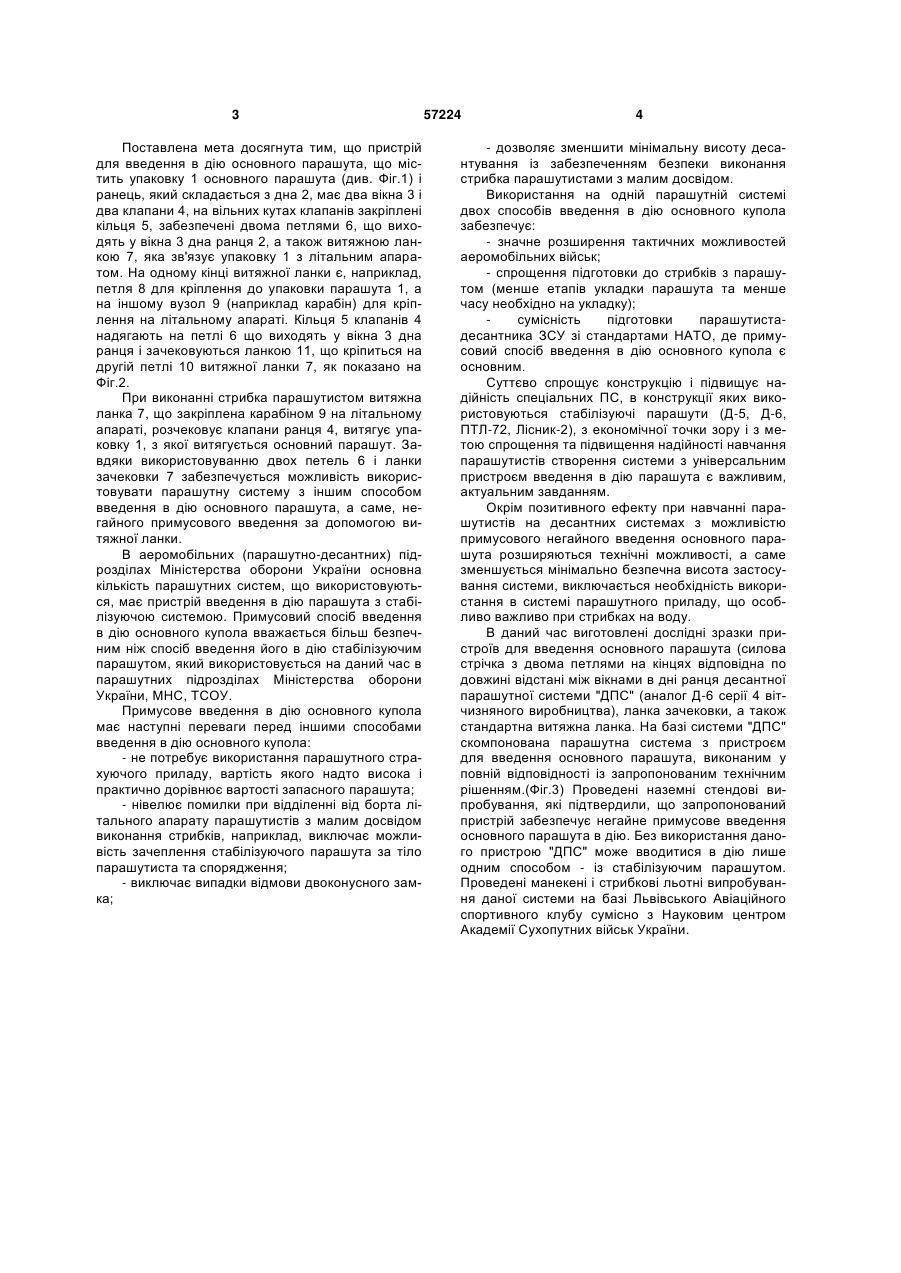

Пристрій для зачековки ранця та примусового введення в дію основного парашута, що містить 3 Поставлена мета досягнута тим, що пристрій для введення в дію основного парашута, що містить упаковку 1 основного парашута (див. Фіг.1) і ранець, який складається з дна 2, має два вікна 3 і два клапани 4, на вільних кутах клапанів закріплені кільця 5, забезпечені двома петлями 6, що виходять у вікна 3 дна ранця 2, а також витяжною ланкою 7, яка зв'язує упаковку 1 з літальним апаратом. На одному кінці витяжної ланки є, наприклад, петля 8 для кріплення до упаковки парашута 1, а на іншому вузол 9 (наприклад карабін) для кріплення на літальному апараті. Кільця 5 клапанів 4 надягають на петлі 6 що виходять у вікна 3 дна ранця і зачековуються ланкою 11, що кріпиться на другій петлі 10 витяжної ланки 7, як показано на Фіг.2. При виконанні стрибка парашутистом витяжна ланка 7, що закріплена карабіном 9 на літальному апараті, розчековує клапани ранця 4, витягує упаковку 1, з якої витягується основний парашут. Завдяки використовуванню двох петель 6 і ланки зачековки 7 забезпечується можливість використовувати парашутну систему з іншим способом введення в дію основного парашута, а саме, негайного примусового введення за допомогою витяжної ланки. В аеромобільних (парашутно-десантних) підрозділах Міністерства оборони України основна кількість парашутних систем, що використовуються, має пристрій введення в дію парашута з стабілізуючою системою. Примусовий спосіб введення в дію основного купола вважається більш безпечним ніж спосіб введення його в дію стабілізуючим парашутом, який використовується на даний час в парашутних підрозділах Міністерства оборони України, МНС, ТСОУ. Примусове введення в дію основного купола має наступні переваги перед іншими способами введення в дію основного купола: - не потребує використання парашутного страхуючого приладу, вартість якого надто висока і практично дорівнює вартості запасного парашута; - нівелює помилки при відділенні від борта літального апарату парашутистів з малим досвідом виконання стрибків, наприклад, виключає можливість зачеплення стабілізуючого парашута за тіло парашутиста та спорядження; - виключає випадки відмови двоконусного замка; 57224 4 - дозволяє зменшити мінімальну висоту десантування із забезпеченням безпеки виконання стрибка парашутистами з малим досвідом. Використання на одній парашутній системі двох способів введення в дію основного купола забезпечує: - значне розширення тактичних можливостей аеромобільних військ; - спрощення підготовки до стрибків з парашутом (менше етапів укладки парашута та менше часу необхідно на укладку); сумісність підготовки парашутистадесантника ЗСУ зі стандартами НАТО, де примусовий спосіб введення в дію основного купола є основним. Суттєво спрощує конструкцію і підвищує надійність спеціальних ПС, в конструкції яких використовуються стабілізуючі парашути (Д-5, Д-6, ПТЛ-72, Лісник-2), з економічної точки зору і з метою спрощення та підвищення надійності навчання парашутистів створення системи з універсальним пристроєм введення в дію парашута є важливим, актуальним завданням. Окрім позитивного ефекту при навчанні парашутистів на десантних системах з можливістю примусового негайного введення основного парашута розширяються технічні можливості, а саме зменшується мінімально безпечна висота застосування системи, виключається необхідність використання в системі парашутного приладу, що особливо важливо при стрибках на воду. В даний час виготовлені дослідні зразки пристроїв для введення основного парашута (силова стрічка з двома петлями на кінцях відповідна по довжині відстані між вікнами в дні ранця десантної парашутної системи "ДПС" (аналог Д-6 серії 4 вітчизняного виробництва), ланка зачековки, а також стандартна витяжна ланка. На базі системи "ДПС" скомпонована парашутна система з пристроєм для введення основного парашута, виконаним у повній відповідності із запропонованим технічним рішенням.(Фіг.3) Проведені наземні стендові випробування, які підтвердили, що запропонований пристрій забезпечує негайне примусове введення основного парашута в дію. Без використання даного пристрою "ДПС" може вводитися в дію лише одним способом - із стабілізуючим парашутом. Проведені манекені і стрибкові льотні випробування даної системи на базі Львівського Авіаційного спортивного клубу сумісно з Науковим центром Академії Сухопутних військ України. 5 57224 6 7 Комп’ютерна верстка М. Ломалова 57224 8 Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
