Піногенератор

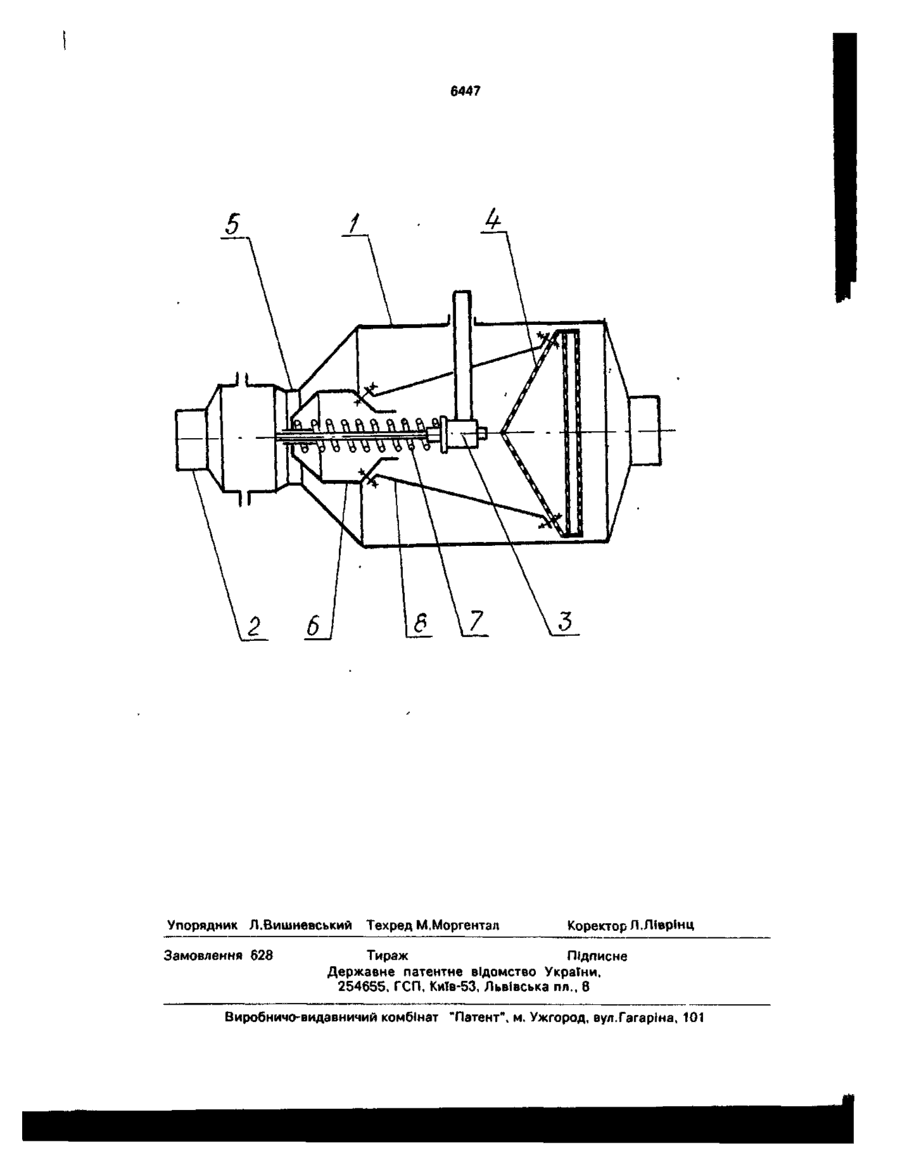

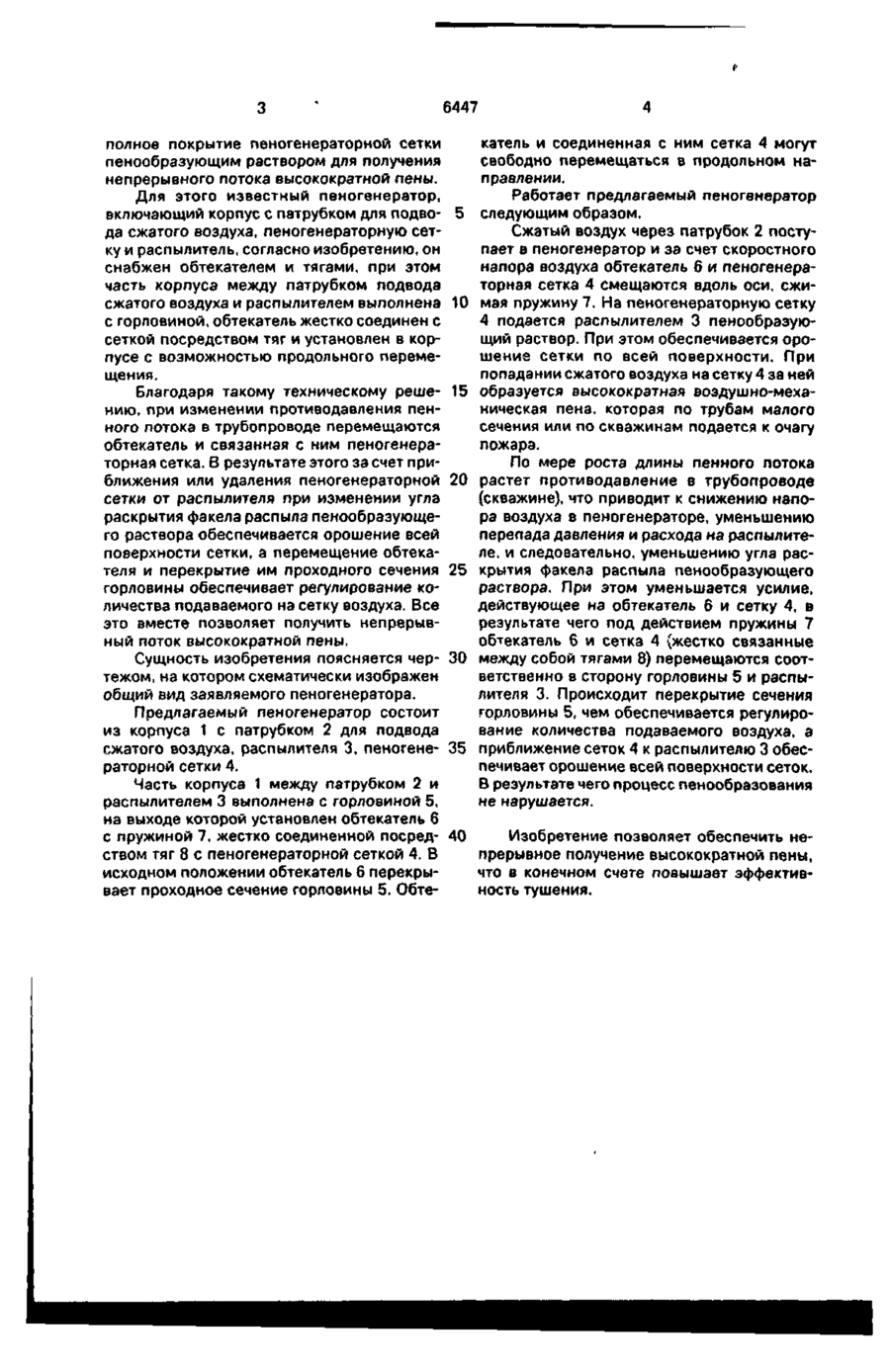

Пеногенератор, включающий корпус с патрубком для подвода сжатого воздуха, пеногенераторную сетку и распылитель, о т л и ч а ю щ и й с я тем, что он снабжен обтекателем и тягами, при этом часть корпуса между патрубком подвода сжатого воздуха и распылителем выполнена с горловиной, обтекатель жестко соединен с сеткой посредством тяг и установлен в корпусе с возможностью продольного перемещения. Изобретение относится к горной промышленности и может быть использовано при тушении подземных пожаров в труднодоступных местах. Известен пеногенератор, включающий корпус в виде диффузора, распылитель и пакет сеток [1]. Так как этот пеногенератор эжекционного типа (воздух эжектируется из окружающего его пространства распыленной струей пенообразователя), то в нем большая часть энергии струи расходуется на эжектирование, и поэтому давление на выходе недостаточно для подачи пены по трубопроводам малого диаметра. Известен также пеногенератор, включающий корпус с патрубком для подвода сжатого газа, пеногенераторную сетку и распылитель [2]. Получаемая с помощью этого пеногенератора пена кратностью 100-150 не обеспечивает заполнения куполов и верхней части горных выработок, что снижает эффективность профилактики и тушения пожаров. При увеличении же кратности пены (свыше 150) в известном пеногенераторе образуется прерывистый (с пробками) пенный поток. Это объясняется тем, что по мере роста длины пенного потока в трубопроводах или скважинах растет противодавление пеногенератору, то есть, перепад давления на распылителе снижается, что приводит к снижению расхода и уменьшению угла раскрытия факела распыла пенообразующего раствора. В результате поверхность пеногенераторной сетки неполностью покрывается пенообразующим раствором, что приводит к нарушению процесса пенообразования. При дальнейшем росте противодавления процесс пенообразования вообще прекращается. Задачей изобретения является создание пеногенератора, в котором при изменении противодавления обеспечивалось бы ON О 6447 полное покрытие пеногенераторной сетки пенообразующим раствором для получения непрерывного потока высокократной пены. Для этого известный пеногенератор, включающий корпус с патрубком для подво- 5 да сжатого воздуха, пеногенераторную сетку и распылитель, согласно изобретению, он снабжен обтекателем и тягами, при этом часть корпуса между патрубком подвода сжатого воздуха и распылителем выполнена 10 с горловиной, обтекатель жестко соединен с сеткой посредством тяг и установлен в корпусе с возможностью продольного перемещения. Благодаря такому техническому реше- 15 нию, при изменении противодавления пенного потока в трубопроводе перемещаются обтекатель и связанная с ним пеногенераторная сетка. В результате этого за счет приближения или удаления пеногенераторной 20 сетки от распылителя при изменении угла раскрытия факела распыла пенообразующего раствора обеспечивается орошение всей поверхности сетки, а перемещение обтекателя и перекрытие им проходного сечения 25 горловины обеспечивает регулирование количества подаваемого на сетку воздуха. Все это вместе позволяет получить непрерывный поток высокократной пены. Сущность изобретения поясняется чер- 30 тежом, на котором схематически изображен общий вид заявляемого пеногенератора. Предлагаемый пеногенератор состоит из корпуса 1 с патрубком 2 для подвода сжатого воздуха, распылителя 3, пеногене- 35 раторной сетки 4. Часть корпуса 1 между патрубком 2 и распылителем 3 выполнена с горловиной 5, на выходе которой установлен обтекатель 6 с пружиной 7, жестко соединенной посред- 40 ством тяг 8 с пеногенераторной сеткой 4. В исходном положении обтекатель 6 перекрывает проходное сечение горловины 5. Обте катель и соединенная с ним сетка 4 могут свободно перемещаться в продольном направлении. Работает предлагаемый пеногенератор следующим образом. Сжатый воздух через патрубок 2 поступает в пеногенератор и за счет скоростного напора воздуха обтекатель б и пеногенераторная сетка 4 смещаются вдоль оси, сжимая пружину 7. На пеногенераторную сетку 4 подается распылителем 3 пенообразующий раствор. При этом обеспечивается орошение сетки по всей поверхности. При попадании сжатого воздуха на сетку 4 за ней образуется высокократная воздушно-механическая пена, которая по трубам малого сечения или по скважинам подается к очагу пожара. По мере роста длины пенного потока растет противодавление в трубопроводе (скважине), что приводит к снижению напора воздуха в пеногенераторе, уменьшению перепада давления и расхода на распылителе, и следовательно, уменьшению угла раскрытия факела распыла пенообразующего раствора. При этом уменьшается усилие, действующее на обтекатель 6 и сетку 4, е результате чего под действием пружины 7 обтекатель 6 и сетка 4 (жестко связанные между собой тягами 8) перемещаются соответственно в сторону горловины 5 и распылителя 3. Происходит перекрытие сечения горловины 5, чем обеспечивается регулирование количества подаваемого воздуха, а приближение сеток 4 к распылителю 3 обеспечивает орошение всей поверхности сеток. В результате чего процесс пенообразования не нарушается. Изобретение позволяет обеспечить непрерывное получение высокократной пены, что в конечном счете повышает эффективность тушения. 6447 Упорядник Л.Вишневський Техред М.Моргентал Замовлення 628 Коректор Л. Л іврінц Тираж Підписне Державне патентне відомство УкраТни, 254655. ГСП, Київ-53, Львівська пл., 8 Виробничо-видавничий комбінат "Патент", м. Ужгород, вул.ГагарІна, 101
