Пристрій регенерації осаджувальних та коронуючих електродів

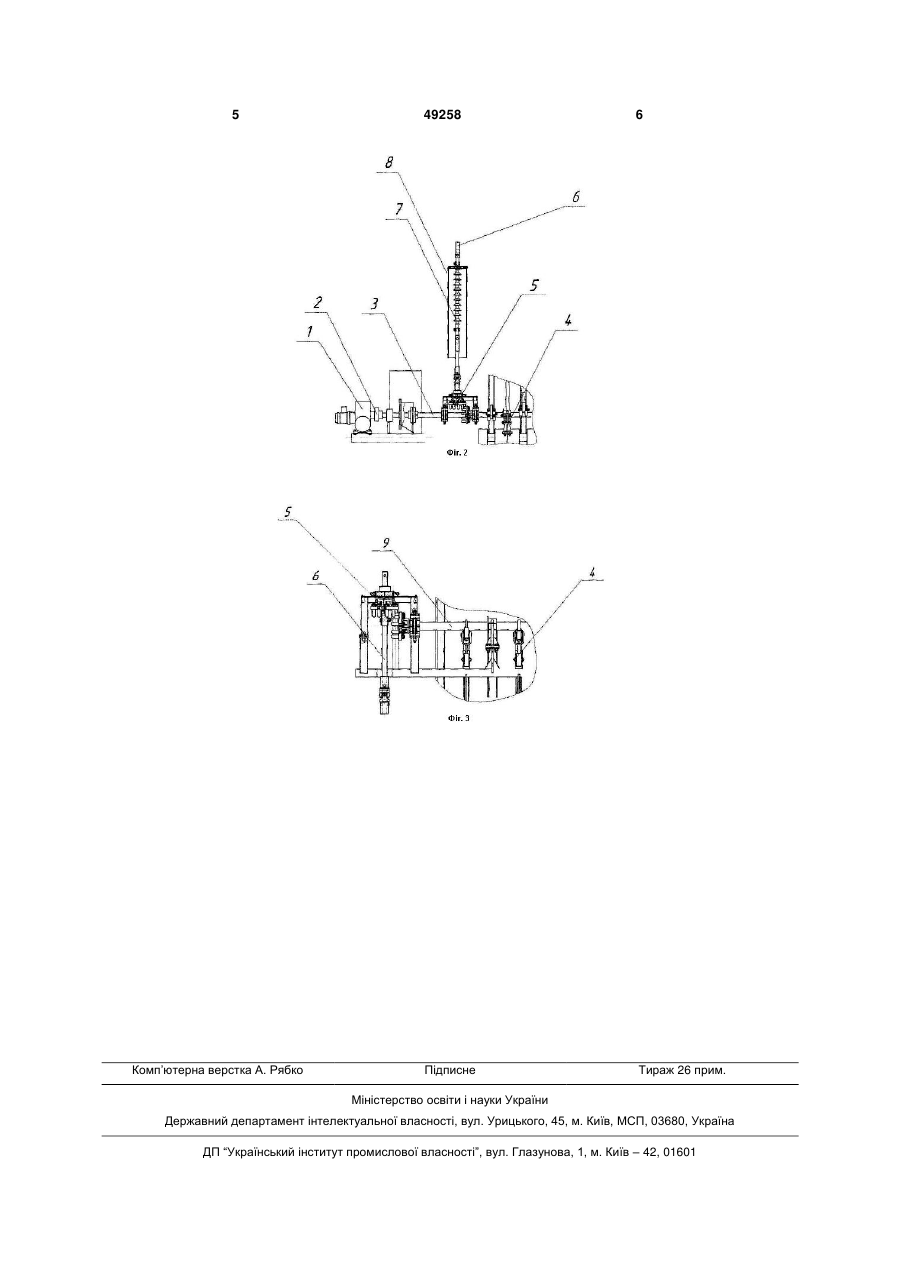

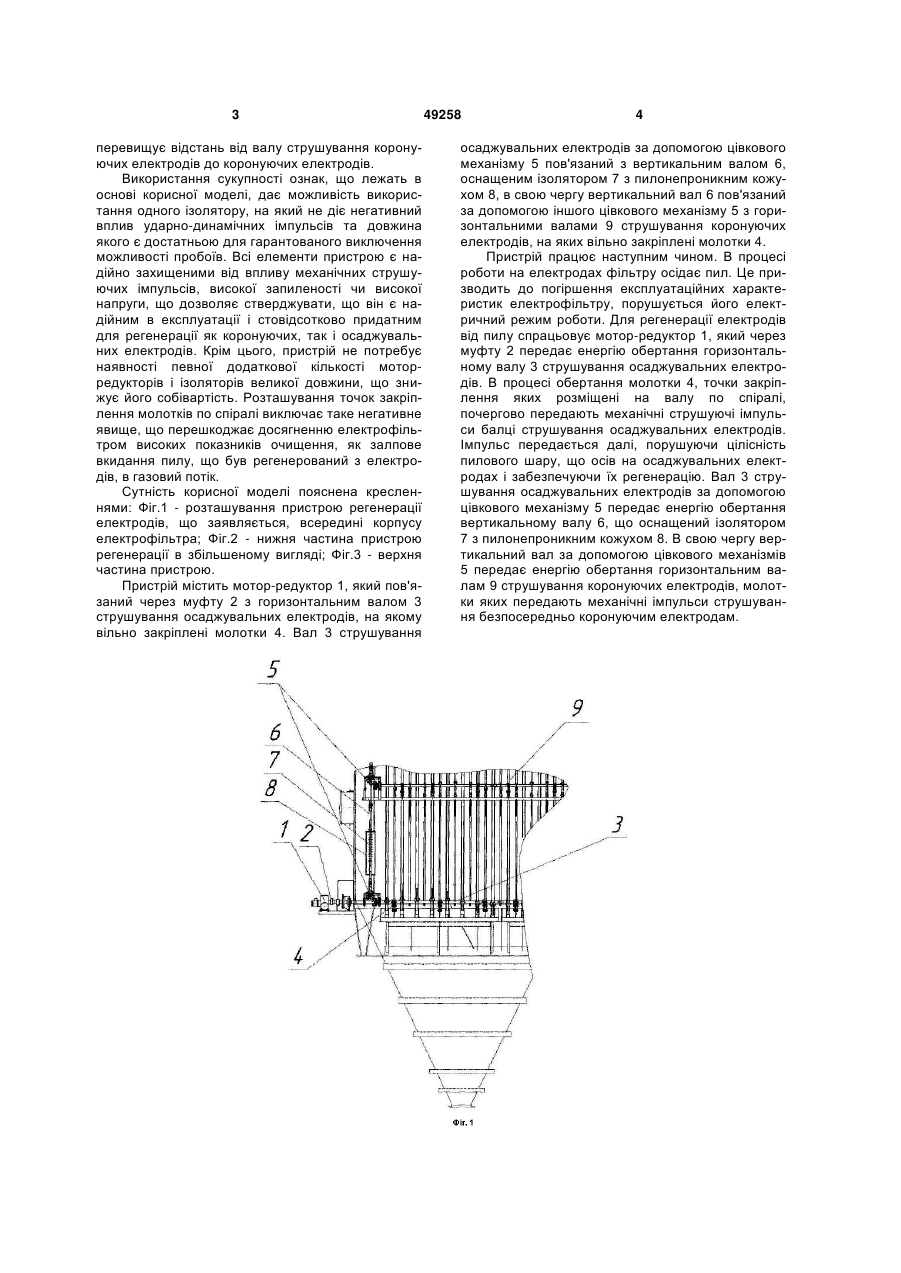

Пристрій регенерації коронуючих та осаджувальних електродів, що містить мотор-редуктор та горизонтальні вали з закріпленими на них молотками, який відрізняється тим, що мотор-редуктор знаходиться в нижній частині електрофільтра і пов'язаний через муфту з горизонтальним валом струшування осаджувальних електродів, на якому вільно закріплені молотки, точки закріплення яких 3 перевищує відстань від валу струшування коронуючих електродів до коронуючих електродів. Використання сукупності ознак, що лежать в основі корисної моделі, дає можливість використання одного ізолятору, на який не діє негативний вплив ударно-динамічних імпульсів та довжина якого є достатньою для гарантованого виключення можливості пробоїв. Всі елементи пристрою є надійно захищеними від впливу механічних струшуючих імпульсів, високої запиленості чи високої напруги, що дозволяє стверджувати, що він є надійним в експлуатації і стовідсотково придатним для регенерації як коронуючих, так і осаджувальних електродів. Крім цього, пристрій не потребує наявності певної додаткової кількості моторредукторів і ізоляторів великої довжини, що знижує його собівартість. Розташування точок закріплення молотків по спіралі виключає таке негативне явище, що перешкоджає досягненню електрофільтром високих показників очищення, як залпове вкидання пилу, що був регенерований з електродів, в газовий потік. Сутність корисної моделі пояснена кресленнями: Фіг.1 - розташування пристрою регенерації електродів, що заявляється, всередині корпусу електрофільтра; Фіг.2 - нижня частина пристрою регенерації в збільшеному вигляді; Фіг.3 - верхня частина пристрою. Пристрій містить мотор-редуктор 1, який пов'язаний через муфту 2 з горизонтальним валом 3 струшування осаджувальних електродів, на якому вільно закріплені молотки 4. Вал 3 струшування 49258 4 осаджувальних електродів за допомогою цівкового механізму 5 пов'язаний з вертикальним валом 6, оснащеним ізолятором 7 з пилонепроникним кожухом 8, в свою чергу вертикальний вал 6 пов'язаний за допомогою іншого цівкового механізму 5 з горизонтальними валами 9 струшування коронуючих електродів, на яких вільно закріплені молотки 4. Пристрій працює наступним чином. В процесі роботи на електродах фільтру осідає пил. Це призводить до погіршення експлуатаційних характеристик електрофільтру, порушується його електричний режим роботи. Для регенерації електродів від пилу спрацьовує мотор-редуктор 1, який через муфту 2 передає енергію обертання горизонтальному валу 3 струшування осаджувальних електродів. В процесі обертання молотки 4, точки закріплення яких розміщені на валу по спіралі, почергово передають механічні струшуючі імпульси балці струшування осаджувальних електродів. Імпульс передається далі, порушуючи цілісність пилового шару, що осів на осаджувальних електродах і забезпечуючи їх регенерацію. Вал 3 струшування осаджувальних електродів за допомогою цівкового механізму 5 передає енергію обертання вертикальному валу 6, що оснащений ізолятором 7 з пилонепроникним кожухом 8. В свою чергу вертикальний вал за допомогою цівкового механізмів 5 передає енергію обертання горизонтальним валам 9 струшування коронуючих електродів, молотки яких передають механічні імпульси струшування безпосередньо коронуючим електродам. 5 Комп’ютерна верстка А. Рябко 49258 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
