Гичкозбиральна машина

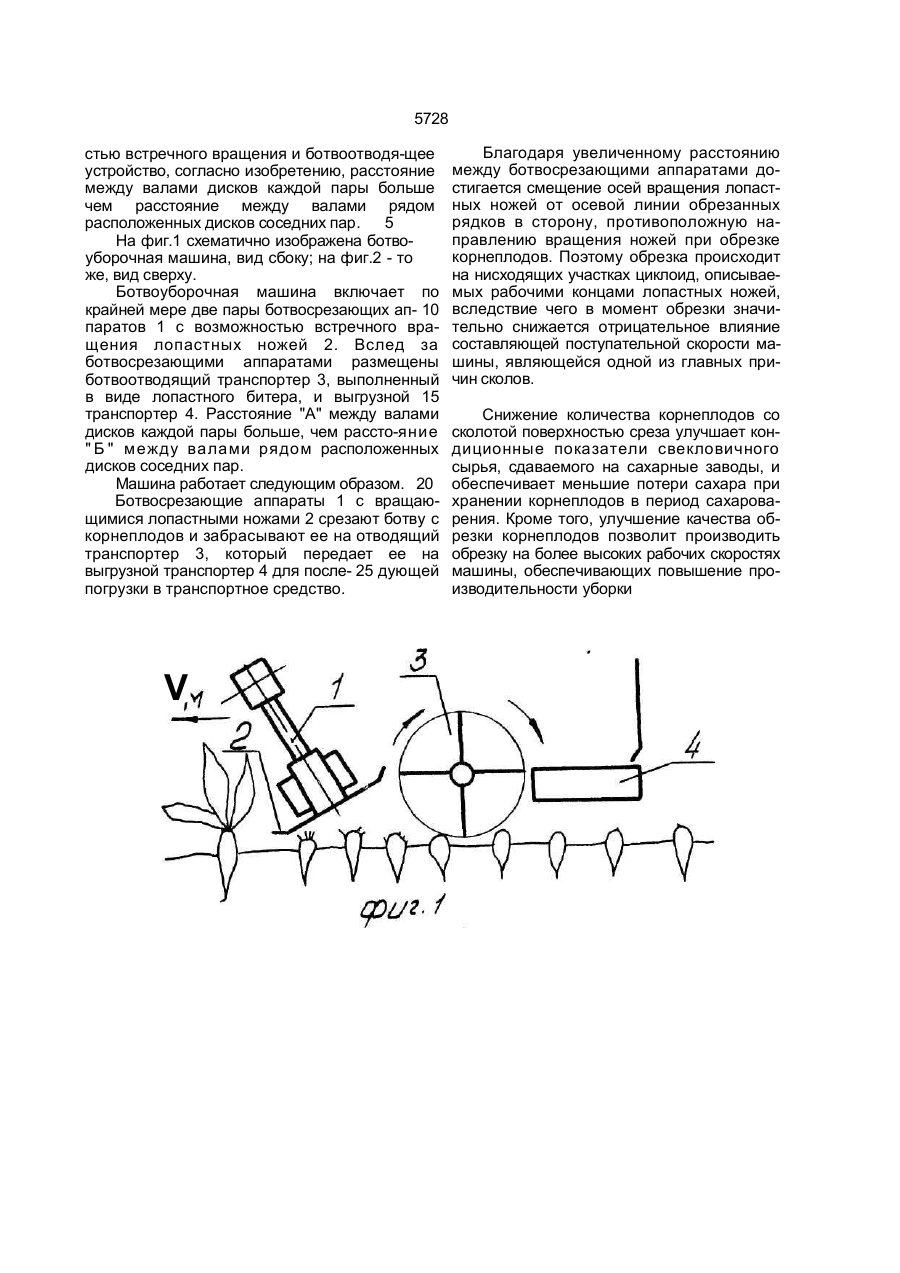

Ботвоуборочная машина, содержащая по крайней мере две пары ножей с возможностью встречного вращения и ботвоотводящее устройство, о т л и ч а ю - щ а я с я тем, что расстояние между валами дисков каждой пары больше, чем расстояние между валами рядом расположенных дисков соседних пар. является причиной ограничения производительности машины. Указанные недостатки обусловлены взаимным влиянием в момент обрезки поступательной скорости машины и линейной скорости вращающегося лопастного ножа. Наличие в момент обрезки значительной по величине составляющей скорости ножа от скорости поступательного движения машины является главной причиной сколов, особенно в момент завершения обрезки головки корнеплодов. В основу изобретения поставлена задача такого усовершенствования ботвоуборочной машины, которое за счет изменения расстояний между валами дисков обеспечит снижение влияния на срезания ботвы поступательной скорости машины и следовательно, позволит повысить рабочую скорость машины и улучшить качество обрезки корне плодов. Поставленная задача решается тем что в ботвоуборочной машине, содержащей по крайней мере две пары ножей с возможно ел 00 О 5728 стью встречного вращения и ботвоотводя-щее устройство, согласно изобретению, расстояние между валами дисков каждой пары больше чем расстояние между валами рядом расположенных дисков соседних пар. 5 На фиг.1 схематично изображена ботвоуборочная машина, вид сбоку; на фиг.2 - то же, вид сверху. Ботвоуборочная машина включает по крайней мере две пары ботвосрезающих ап- 10 паратов 1 с возможностью встречного вращения лопастных ножей 2. Вслед за ботвосрезающими аппаратами размещены ботвоотводящий транспортер 3, выполненный в виде лопастного битера, и выгрузной 15 транспортер 4. Расстояние "А" между валами дисков каждой пары больше, чем рассто-яние " Б " между валами рядом расположенных дисков соседних пар. Машина работает следующим образом. 20 Ботвосрезающие аппараты 1 с вращающимися лопастными ножами 2 срезают ботву с корнеплодов и забрасывают ее на отводящий транспортер 3, который передает ее на выгрузной транспортер 4 для после- 25 дующей погрузки в транспортное средство. V Благодаря увеличенному расстоянию между ботвосрезающими аппаратами достигается смещение осей вращения лопастных ножей от осевой линии обрезанных рядков в сторону, противоположную направлению вращения ножей при обрезке корнеплодов. Поэтому обрезка происходит на нисходящих участках циклоид, описываемых рабочими концами лопастных ножей, вследствие чего в момент обрезки значительно снижается отрицательное влияние составляющей поступательной скорости машины, являющейся одной из главных причин сколов. Снижение количества корнеплодов со сколотой поверхностью среза улучшает кондиционные показатели свекловичного сырья, сдаваемого на сахарные заводы, и обеспечивает меньшие потери сахара при хранении корнеплодов в период сахароварения. Кроме того, улучшение качества обрезки корнеплодов позволит производить обрезку на более высоких рабочих скоростях машины, обеспечивающих повышение производительности уборки 57?8 Упорядник М Данильченко Замовлення 621 Техред М Моргентал Коректор А Маковська Тираж Підписне Державне патентне відомство України 254655 ГСП, Киів-53, Львівська пл , 8 Виробничо-видавничии комбінат "Патент" м Ужгород вул f агаріна 101
