Закупорювальний пристрій для пляшки

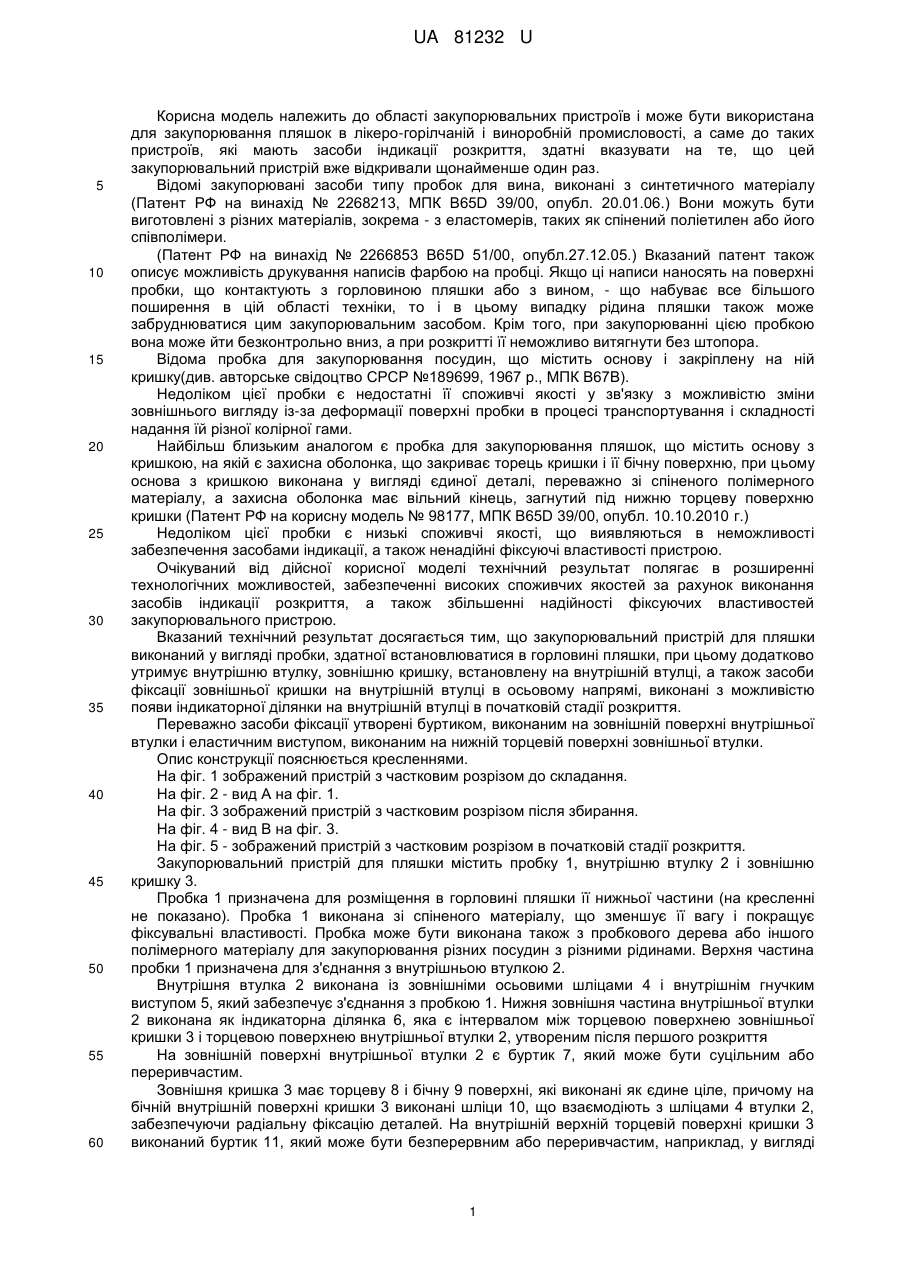

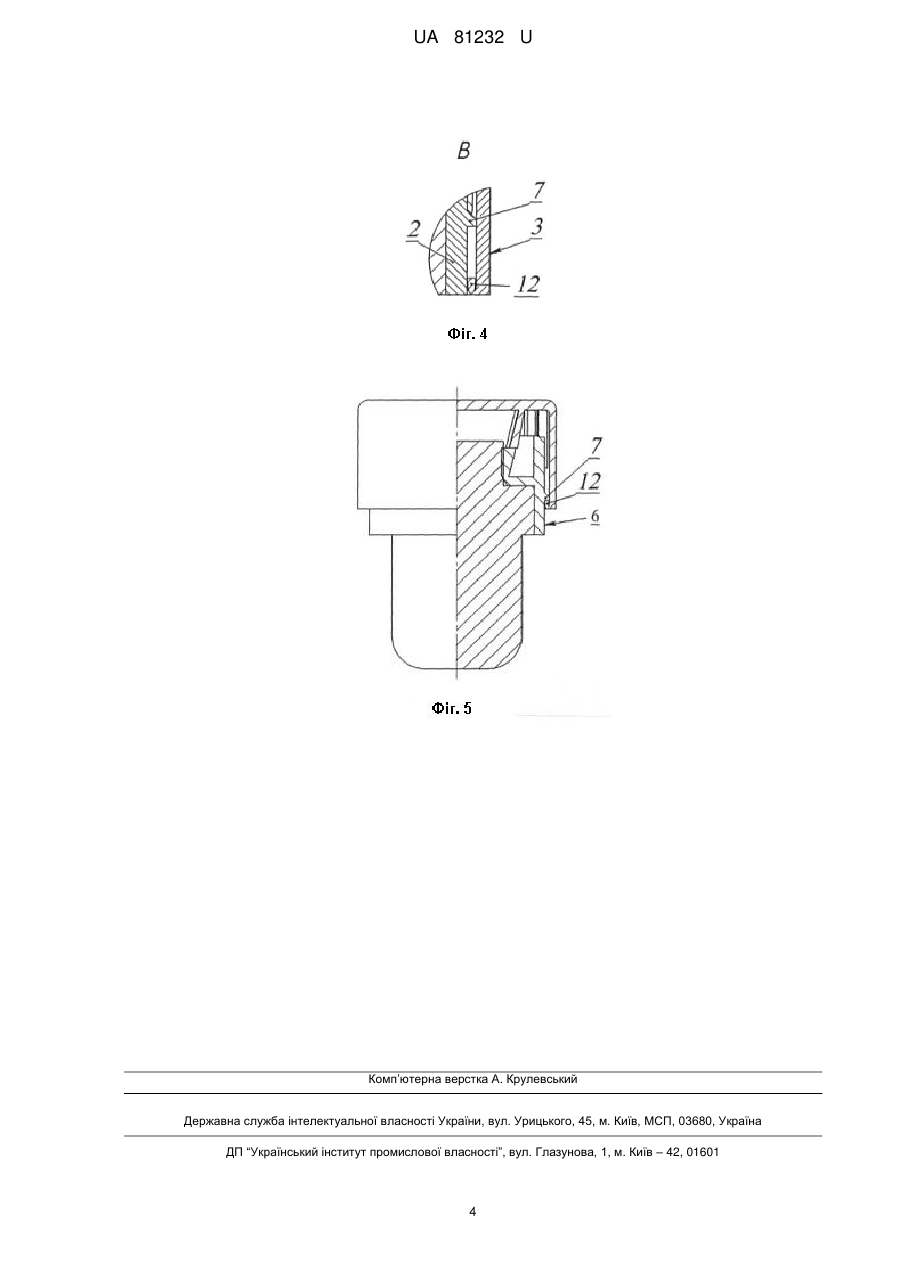

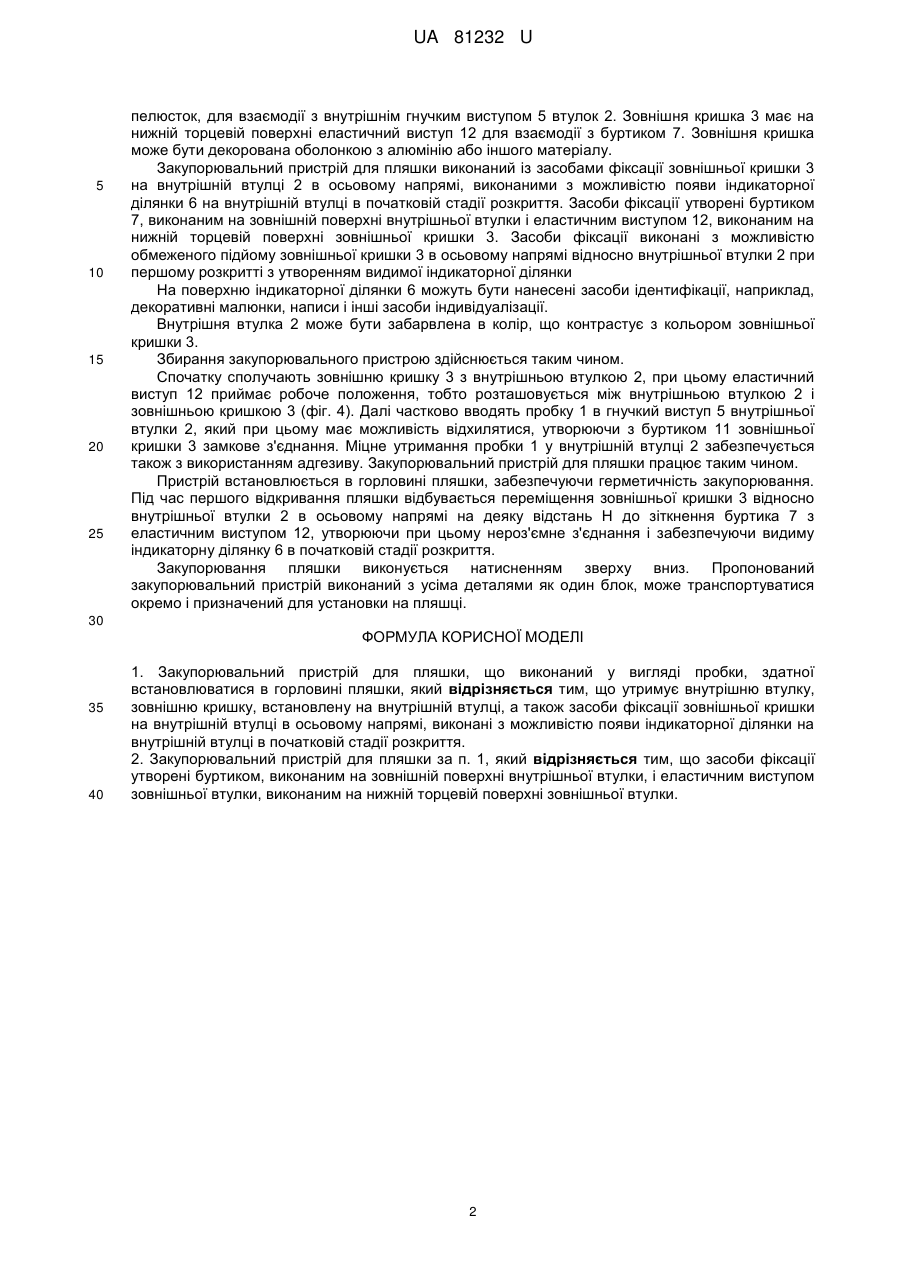

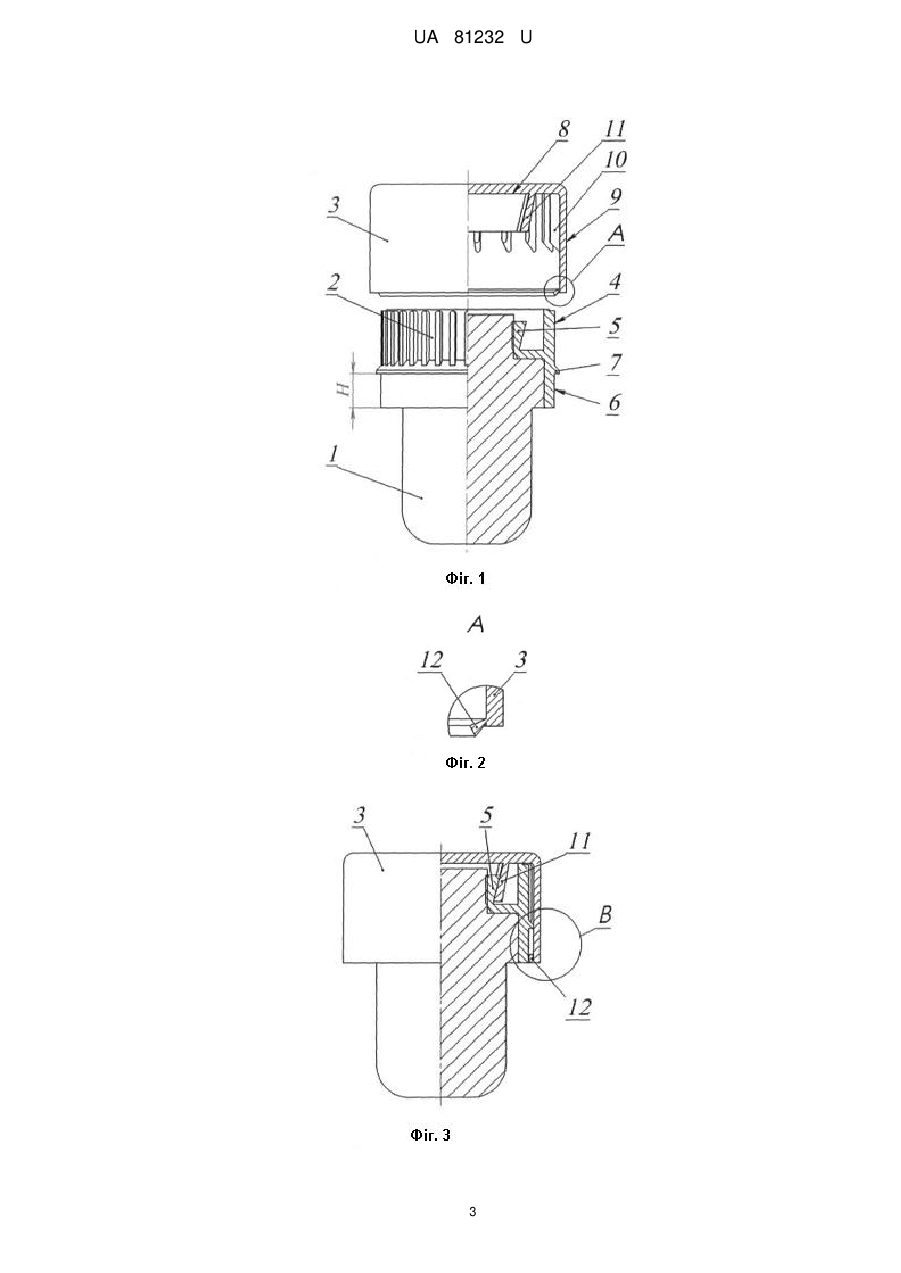

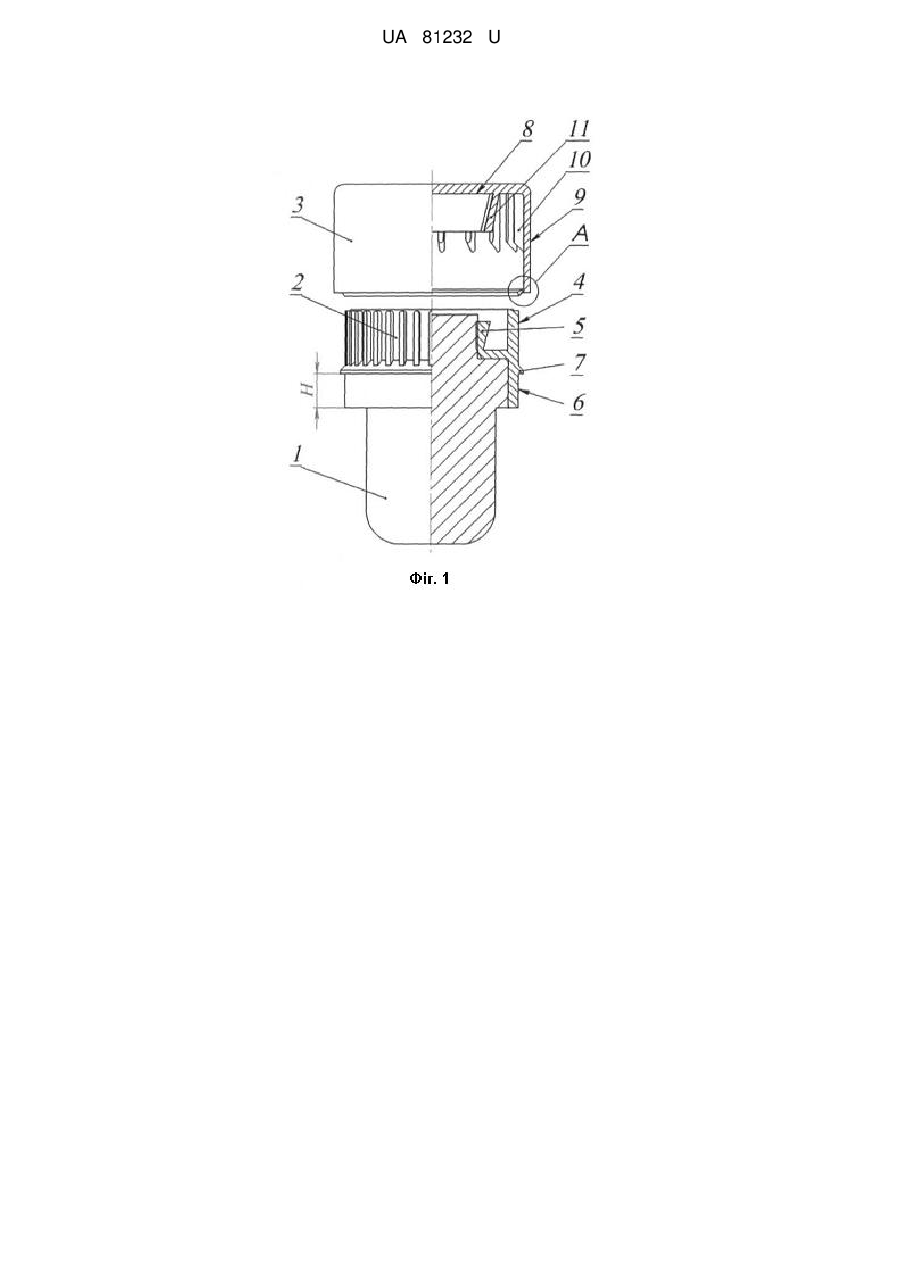

Реферат: Закупорювальний пристрій для пляшки виконаний у вигляді пробки, здатної встановлюватися в горловині пляшки. При цьому пристрій утримує внутрішню втулку, зовнішню кришку, встановлену на внутрішній втулці, а також засоби фіксації зовнішньої кришки на внутрішній втулці в осьовому напрямі, виконані з можливістю появи індикаторної ділянки на внутрішній втулці в початковій стадії розкриття. UA 81232 U (54) ЗАКУПОРЮВАЛЬНИЙ ПРИСТРІЙ ДЛЯ ПЛЯШКИ UA 81232 U UA 81232 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до області закупорювальних пристроїв і може бути використана для закупорювання пляшок в лікеро-горілчаній і виноробній промисловості, а саме до таких пристроїв, які мають засоби індикації розкриття, здатні вказувати на те, що цей закупорювальний пристрій вже відкривали щонайменше один раз. Відомі закупорювані засоби типу пробок для вина, виконані з синтетичного матеріалу (Патент РФ на винахід № 2268213, МПК B65D 39/00, опубл. 20.01.06.) Вони можуть бути виготовлені з різних матеріалів, зокрема - з еластомерів, таких як спінений поліетилен або його співполімери. (Патент РФ на винахід № 2266853 B65D 51/00, опубл.27.12.05.) Вказаний патент також описує можливість друкування написів фарбою на пробці. Якщо ці написи наносять на поверхні пробки, що контактують з горловиною пляшки або з вином, - що набуває все більшого поширення в цій області техніки, то і в цьому випадку рідина пляшки також може забруднюватися цим закупорювальним засобом. Крім того, при закупорюванні цією пробкою вона може йти безконтрольно вниз, а при розкритті її неможливо витягнути без штопора. Відома пробка для закупорювання посудин, що містить основу і закріплену на ній кришку(див. авторське свідоцтво СРСР №189699, 1967 р., МПК В67В). Недоліком цієї пробки є недостатні її споживчі якості у зв'язку з можливістю зміни зовнішнього вигляду із-за деформації поверхні пробки в процесі транспортування і складності надання їй різної колірної гами. Найбільш близьким аналогом є пробка для закупорювання пляшок, що містить основу з кришкою, на якій є захисна оболонка, що закриває торець кришки і її бічну поверхню, при цьому основа з кришкою виконана у вигляді єдиної деталі, переважно зі спіненого полімерного матеріалу, а захисна оболонка має вільний кінець, загнутий під нижню торцеву поверхню кришки (Патент РФ на корисну модель № 98177, МПК B65D 39/00, опубл. 10.10.2010 г.) Недоліком цієї пробки є низькі споживчі якості, що виявляються в неможливості забезпечення засобами індикації, а також ненадійні фіксуючі властивості пристрою. Очікуваний від дійсної корисної моделі технічний результат полягає в розширенні технологічних можливостей, забезпеченні високих споживчих якостей за рахунок виконання засобів індикації розкриття, а також збільшенні надійності фіксуючих властивостей закупорювального пристрою. Вказаний технічний результат досягається тим, що закупорювальний пристрій для пляшки виконаний у вигляді пробки, здатної встановлюватися в горловині пляшки, при цьому додатково утримує внутрішню втулку, зовнішню кришку, встановлену на внутрішній втулці, а також засоби фіксації зовнішньої кришки на внутрішній втулці в осьовому напрямі, виконані з можливістю появи індикаторної ділянки на внутрішній втулці в початковій стадії розкриття. Переважно засоби фіксації утворені буртиком, виконаним на зовнішній поверхні внутрішньої втулки і еластичним виступом, виконаним на нижній торцевій поверхні зовнішньої втулки. Опис конструкції пояснюється кресленнями. На фіг. 1 зображений пристрій з частковим розрізом до складання. На фіг. 2 - вид А на фіг. 1. На фіг. 3 зображений пристрій з частковим розрізом після збирання. На фіг. 4 - вид В на фіг. 3. На фіг. 5 - зображений пристрій з частковим розрізом в початковій стадії розкриття. Закупорювальний пристрій для пляшки містить пробку 1, внутрішню втулку 2 і зовнішню кришку 3. Пробка 1 призначена для розміщення в горловині пляшки її нижньої частини (на кресленні не показано). Пробка 1 виконана зі спіненого матеріалу, що зменшує її вагу і покращує фіксувальні властивості. Пробка може бути виконана також з пробкового дерева або іншого полімерного матеріалу для закупорювання різних посудин з різними рідинами. Верхня частина пробки 1 призначена для з'єднання з внутрішньою втулкою 2. Внутрішня втулка 2 виконана із зовнішніми осьовими шліцами 4 і внутрішнім гнучким виступом 5, який забезпечує з'єднання з пробкою 1. Нижня зовнішня частина внутрішньої втулки 2 виконана як індикаторна ділянка 6, яка є інтервалом між торцевою поверхнею зовнішньої кришки 3 і торцевою поверхнею внутрішньої втулки 2, утвореним після першого розкриття На зовнішній поверхні внутрішньої втулки 2 є буртик 7, який може бути суцільним або переривчастим. Зовнішня кришка 3 має торцеву 8 і бічну 9 поверхні, які виконані як єдине ціле, причому на бічній внутрішній поверхні кришки 3 виконані шліци 10, що взаємодіють з шліцами 4 втулки 2, забезпечуючи радіальну фіксацію деталей. На внутрішній верхній торцевій поверхні кришки 3 виконаний буртик 11, який може бути безперервним або переривчастим, наприклад, у вигляді 1 UA 81232 U 5 10 15 20 25 пелюсток, для взаємодії з внутрішнім гнучким виступом 5 втулок 2. Зовнішня кришка 3 має на нижній торцевій поверхні еластичний виступ 12 для взаємодії з буртиком 7. Зовнішня кришка може бути декорована оболонкою з алюмінію або іншого матеріалу. Закупорювальний пристрій для пляшки виконаний із засобами фіксації зовнішньої кришки 3 на внутрішній втулці 2 в осьовому напрямі, виконаними з можливістю появи індикаторної ділянки 6 на внутрішній втулці в початковій стадії розкриття. Засоби фіксації утворені буртиком 7, виконаним на зовнішній поверхні внутрішньої втулки і еластичним виступом 12, виконаним на нижній торцевій поверхні зовнішньої кришки 3. Засоби фіксації виконані з можливістю обмеженого підйому зовнішньої кришки 3 в осьовому напрямі відносно внутрішньої втулки 2 при першому розкритті з утворенням видимої індикаторної ділянки На поверхню індикаторної ділянки 6 можуть бути нанесені засоби ідентифікації, наприклад, декоративні малюнки, написи і інші засоби індивідуалізації. Внутрішня втулка 2 може бути забарвлена в колір, що контрастує з кольором зовнішньої кришки 3. Збирання закупорювального пристрою здійснюється таким чином. Спочатку сполучають зовнішню кришку 3 з внутрішньою втулкою 2, при цьому еластичний виступ 12 приймає робоче положення, тобто розташовується між внутрішньою втулкою 2 і зовнішньою кришкою 3 (фіг. 4). Далі частково вводять пробку 1 в гнучкий виступ 5 внутрішньої втулки 2, який при цьому має можливість відхилятися, утворюючи з буртиком 11 зовнішньої кришки 3 замкове з'єднання. Міцне утримання пробки 1 у внутрішній втулці 2 забезпечується також з використанням адгезиву. Закупорювальний пристрій для пляшки працює таким чином. Пристрій встановлюється в горловині пляшки, забезпечуючи герметичність закупорювання. Під час першого відкривання пляшки відбувається переміщення зовнішньої кришки 3 відносно внутрішньої втулки 2 в осьовому напрямі на деяку відстань Н до зіткнення буртика 7 з еластичним виступом 12, утворюючи при цьому нероз'ємне з'єднання і забезпечуючи видиму індикаторну ділянку 6 в початковій стадії розкриття. Закупорювання пляшки виконується натисненням зверху вниз. Пропонований закупорювальний пристрій виконаний з усіма деталями як один блок, може транспортуватися окремо і призначений для установки на пляшці. 30 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 35 40 1. Закупорювальний пристрій для пляшки, що виконаний у вигляді пробки, здатної встановлюватися в горловині пляшки, який відрізняється тим, що утримує внутрішню втулку, зовнішню кришку, встановлену на внутрішній втулці, а також засоби фіксації зовнішньої кришки на внутрішній втулці в осьовому напрямі, виконані з можливістю появи індикаторної ділянки на внутрішній втулці в початковій стадії розкриття. 2. Закупорювальний пристрій для пляшки за п. 1, який відрізняється тим, що засоби фіксації утворені буртиком, виконаним на зовнішній поверхні внутрішньої втулки, і еластичним виступом зовнішньої втулки, виконаним на нижній торцевій поверхні зовнішньої втулки. 2 UA 81232 U 3 UA 81232 U Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
