Пристрій для завантаження і вивантаження поду нагрівальної печі

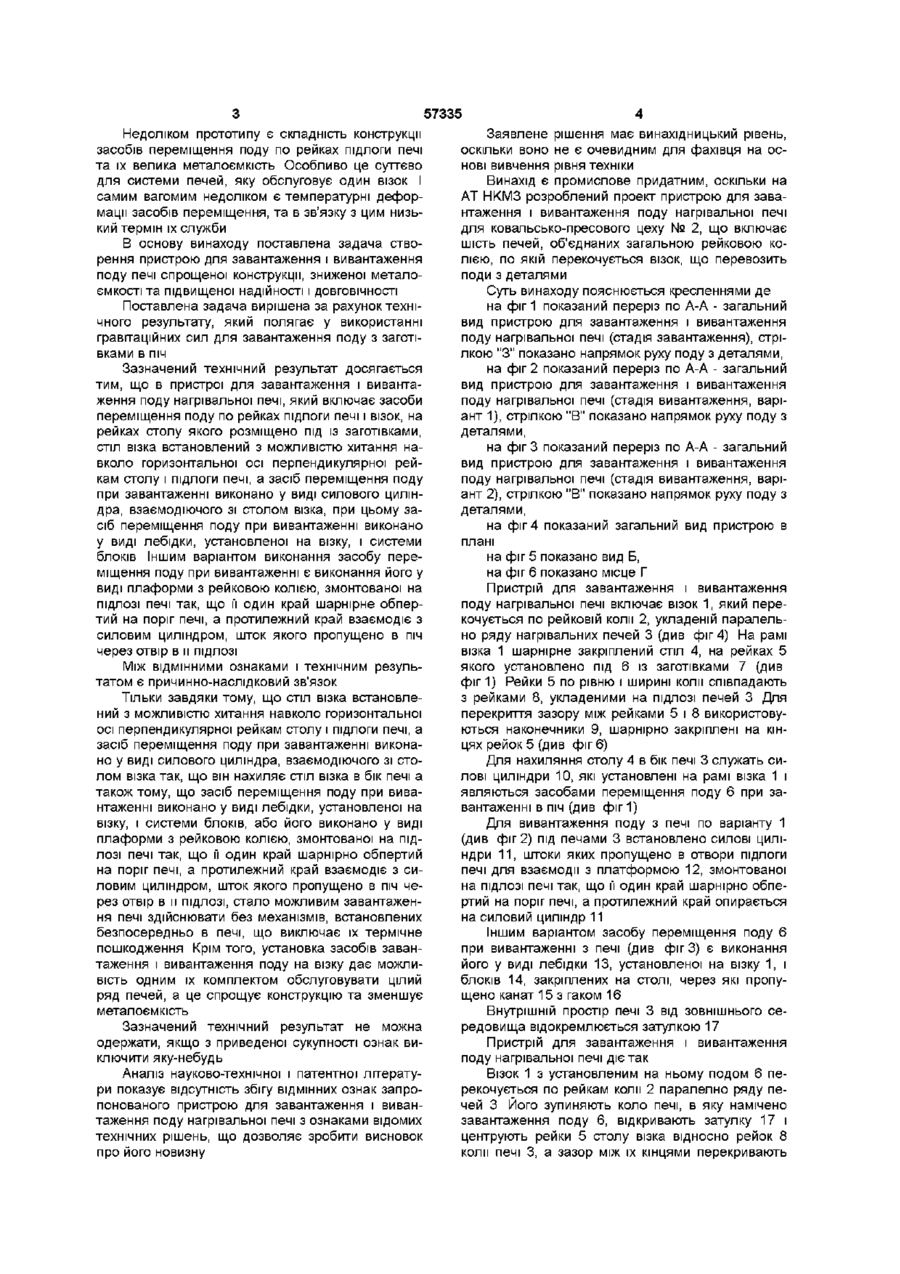

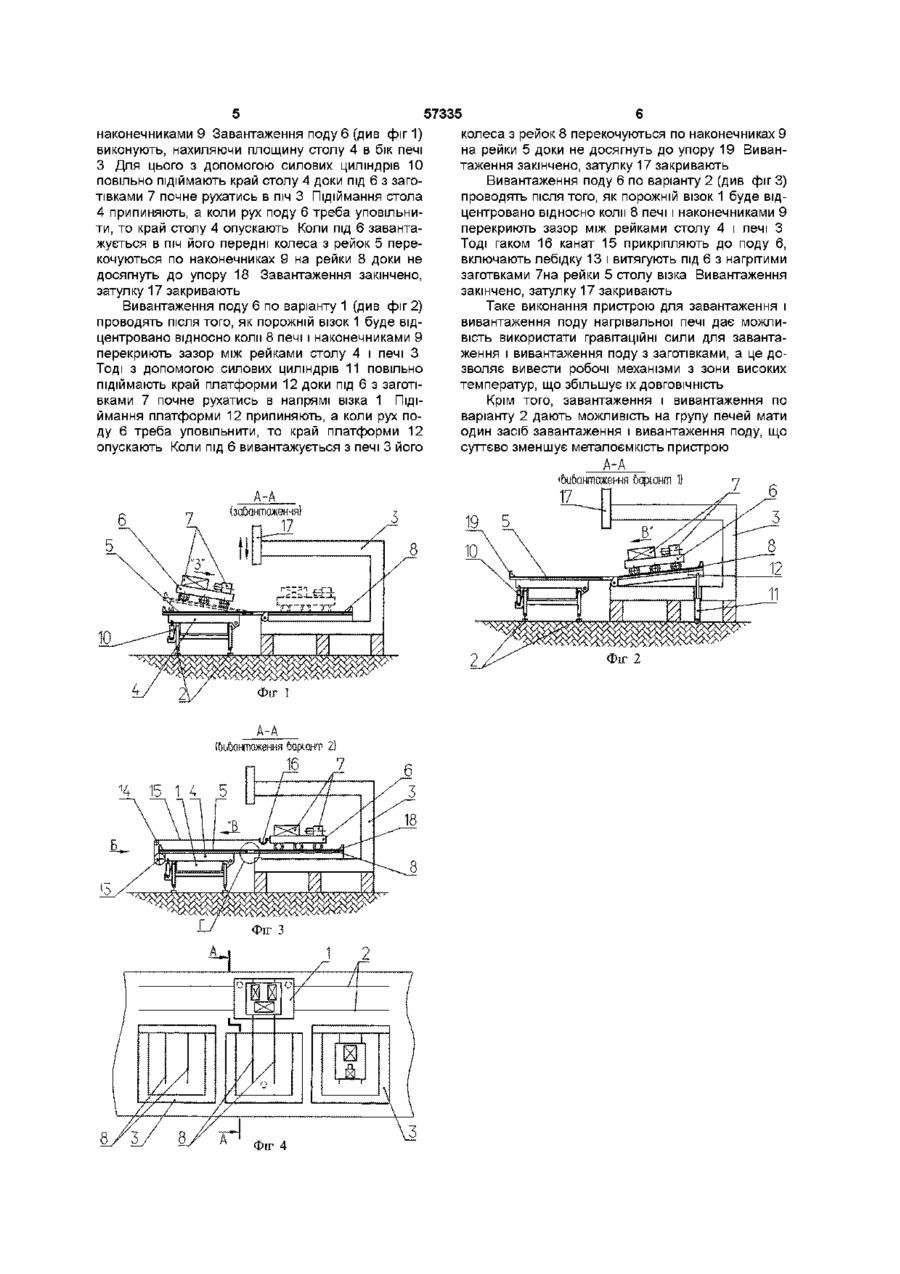

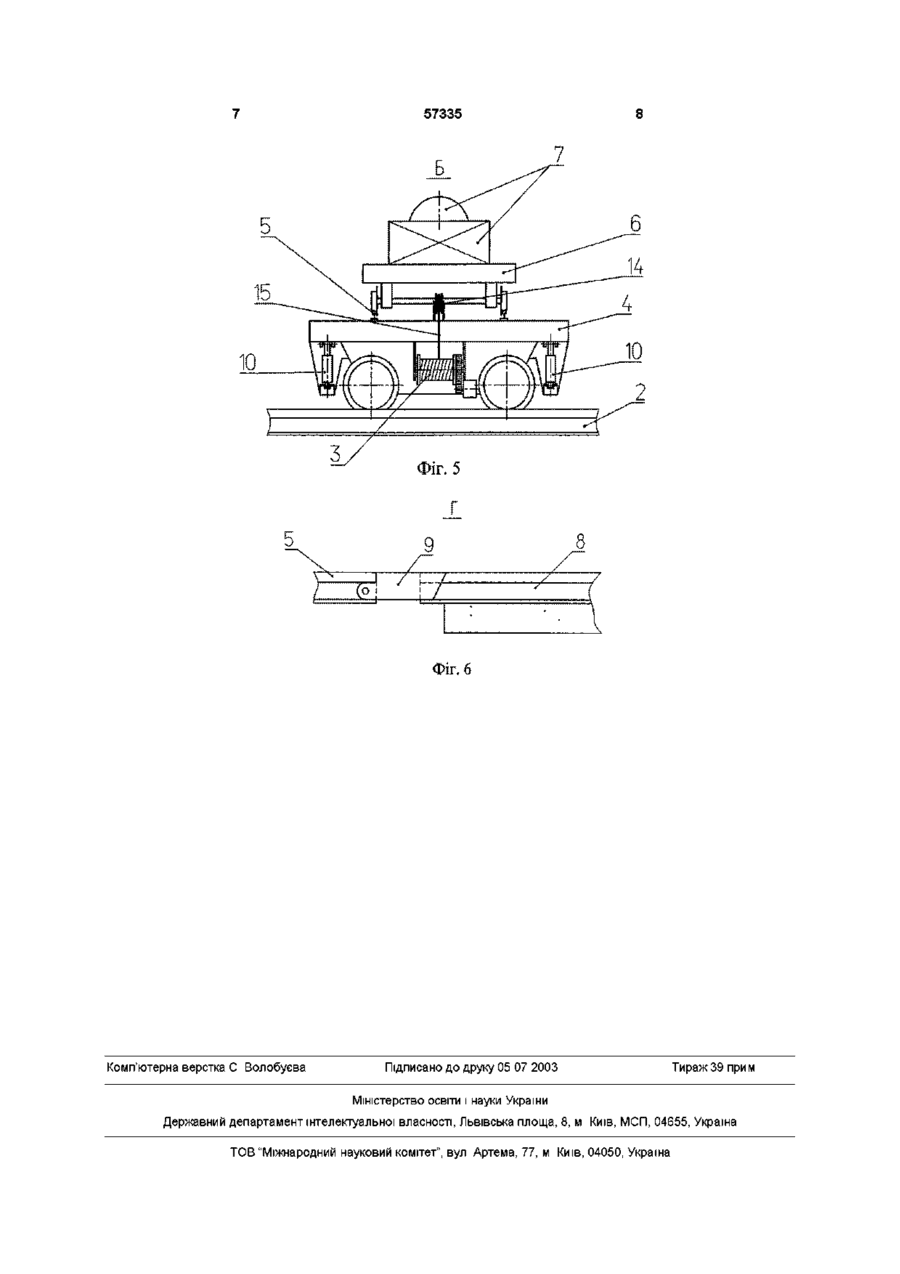

1 Пристрій для завантаження і вивантаження поду нагрівальної печі, що включає засоби переміщення поду по рейках підлоги печі і візок, на рейках столу якого розміщено під із заготівками, який відрізняється тим, що стіл візка встановлений з можливістю хитання навколо горизонтальної осі, перпендикулярної рейкам столу і підлоги печі, а засіб переміщення поду при завантаженні вико нано у вигляді силового циліндра, взаємодіючого зі столом візка 2 Пристрій для завантаження і вивантаження поду нагрівальної печі за п 1, який відрізняється тим, що засіб переміщення поду при вивантаженні виконано у вигляді платформи з рейковою колією, змонтованої на ПІДЛОЗІ печі так, що її один край шарнірно обпертий на поріг печі, а протилежний край взаємодіє з силовим циліндром, шток якого пропущено в піч через отвір в и ПІДЛОЗІ 3 Пристрій для завантаження і вивантаження поду нагрівальної печі за п 1, який відрізняється тим, що засіб переміщення поду при вивантаженні виконано у вигляді лебідки, установленої на візку, і блоків, закріплених на столі 4 Пристрій для завантаження і вивантаження поду нагрівальної печі за пп 1-3, який відрізняється тим, що на кінцях рейок столу шарнірно закріплені наконечники, взаємодіючі з рейками підлоги печі Винахід відноситься до металурги, конкретніше до нагрівальних печей для нагрівання металу, зокрема при різних видах термічної обробки виробів ВІДОМІ нагрівальні печі для термообробки металу з пристроєм для завантаження і вивантаження поду, на якому розміщені деталі, що потребу займає додаткову площу цеху Відомий також пристрій для завантаження і вивантаження поду печі що включає засоби переміщення поду по рейках підлоги печі і візок, на рейках столу якого розміщено під із заготівками (див, наприклад, техніко-комерційну пропозицію для фірми "Cofmo presses", Франція, 2002 р ) В даному пристрої під із заготівками установлюють на рейки столу візка перед системою печей Система печей скомпонована так, що рівень рейок столу візка співпадає з рівнем рейок підлоги печей Засоби переміщення поду по рейках підлоги печі виконані у виді цівкових штанг, а на візку встановлено привід, зірки якого взаємодіють з цівковими штангами, чіпляють під та втягують його в піч Для вивантаження поду привід робить реверс Цей пристрій є найбільш близьким по технічній сутності і по сукупності основних істотних ознак до заявленого і може бути прийнятим за прототип Загальними істотними ознаками відомого і заявленого пристрою для завантаження і вивантаження поду печі є засоби переміщення поду по рейках підлоги печі і візок, на рейках столу якого розміщено під із заготівками ють термообробки Під З ЙОГО вантажем установлюється краном на рейки, укладені перед піччю і продовженням яких є рейки, укладені на ПІДЛОЗІ печі Для завантаження і вивантаження поду використовують скребки, або штанги, якими під товкають в піч при завантаженні, або витягують при вивантаженні (див , наприклад, Піч з рухомим подом, патент РФ № 2147717 покл F27B 3/06, F27D3/12) Недоліком такого пристрою для завантаження і вивантаження поду печі є те, що скребки, або штанги, якими під товкають в піч піддаються кожний раз дії високих температур, а це з часом приводить до їх деформації, що потребує більш частої заміни Крім того, це обладнання потребує для свого розміщення значне місце перед кожною піччю, що підвищує металоємкість обладнання та ю C O ГО 1^ Ю 57335 Недоліком прототипу є складність конструкції засобів переміщення поду по рейках підлоги печі та їх велика металоємкість Особливо це суттєво для системи печей, яку обслуговує один візок І самим вагомим недоліком є температурні деформації засобів переміщення, та в зв'язку з цим низький термін їх служби В основу винаходу поставлена задача створення пристрою для завантаження і вивантаження поду печі спрощеної конструкції, зниженої металоємкостіта підвищеної надійності і ДОВГОВІЧНОСТІ Поставлена задача вирішена за рахунок технічного результату, який полягає у використанні гравітаційних сил для завантаження поду з заготівками в піч Зазначений технічний результат досягається тим, що в пристрої для завантаження і вивантаження поду нагрівальної печі, який включає засоби переміщення поду по рейках підлоги печі і візок, на рейках столу якого розміщено під із заготівками, стіл візка встановлений з можливістю хитання навколо горизонтальної осі перпендикулярної рейкам столу і підлоги печі, а засіб переміщення поду при завантаженні виконано у виді силового циліндра, взаємодіючого зі столом візка, при цьому засіб переміщення поду при вивантаженні виконано у виді лебідки, установленої на візку, і системи блоків Іншим варіантом виконання засобу переміщення поду при вивантаженні є виконання його у виді плаформи з рейковою колією, змонтованої на ПІДЛОЗІ печі так, що її один край шарнірне обпертий на поріг печі, а протилежний край взаємодіє з силовим циліндром, шток якого пропущено в піч через отвір в и ПІДЛОЗІ Між ВІДМІННИМИ ознаками і технічним результатом є причинно-наслідковий зв'язок Тільки завдяки тому, що стіл візка встановлений з можливістю хитання навколо горизонтальної осі перпендикулярної рейкам столу і підлоги печі, а засіб переміщення поду при завантаженні виконано у виді силового циліндра, взаємодіючого зі столом візка так, що він нахиляє стіл візка в бік печі а також тому, що засіб переміщення поду при вивантаженні виконано у виді лебідки, установленої на візку, і системи блоків, або його виконано у виді плаформи з рейковою колією, змонтованої на ПІДЛОЗІ печі так, що її один край шарнірно обпертий на поріг печі, а протилежний край взаємодіє з силовим циліндром, шток якого пропущено в піч через отвір в и ПІДЛОЗІ, стало можливим завантаження печі здійснювати без механізмів, встановлених безпосередньо в печі, що виключає їх термічне пошкодження Крім того, установка засобів завантаження і вивантаження поду на візку дає можливість одним їх комплектом обслуговувати цілий ряд печей, а це спрощує конструкцію та зменшує металоємкість Зазначений технічний результат не можна одержати, якщо з приведеної сукупності ознак виключити яку-небудь Аналіз науково-технічної і патентної літератури показує відсутність збігу ВІДМІННИХ ознак запропонованого пристрою для завантаження і вивантаження поду нагрівальної печі з ознаками відомих технічних рішень, що дозволяє зробити висновок про його новизну Заявлене рішення має винахідницький рівень, оскільки воно не є очевидним для фахівця на основі вивчення рівня техніки Винахід є промислове придатним, оскільки на AT HKM3 розроблений проект пристрою для завантаження і вивантаження поду нагрівальної печі для ковальсько-пресового цеху № 2, що включає шість печей, об'єднаних загальною рейковою колією, по якій перекочується візок, що перевозить поди з деталями Суть винаходу пояснюється кресленнями де на фіг 1 показаний переріз по А-А - загальний вид пристрою для завантаження і вивантаження поду нагрівальної печі (стадія завантаження), стрілкою "З" показано напрямок руху поду з деталями, на фіг 2 показаний переріз по А-А - загальний вид пристрою для завантаження і вивантаження поду нагрівальної печі (стадія вивантаження, варіант 1), стрілкою "В" показано напрямок руху поду з деталями, на фіг 3 показаний переріз по А-А - загальний вид пристрою для завантаження і вивантаження поду нагрівальної печі (стадія вивантаження, варіант 2), стрілкою "В" показано напрямок руху поду з деталями, на фіг 4 показаний загальний вид пристрою в плані на фіг 5 показано вид Б, на фіг 6 показано місце Г Пристрій для завантаження і вивантаження поду нагрівальної печі включає візок 1, який перекочується по рейковій коли 2, укладеній паралельно ряду нагрівальних печей 3 (див фіг 4) На рамі візка 1 шарнірне закріплений стіл 4, на рейках 5 якого установлено під 6 із заготівками 7 (див фіг 1) Рейки 5 по рівню і ширині коли співпадають з рейками 8, укладеними на ПІДЛОЗІ печей 3 Для перекриття зазору між рейками 5 і 8 використовуються наконечники 9, шарнірно закріплені на кінцях рейок 5 (див фіг 6) Для нахиляння столу 4 в бік печі 3 служать силові циліндри 10, які установлені на рамі візка 1 і являються засобами переміщення поду 6 при завантаженні в піч (див фіг 1) Для вивантаження поду з печі по варіанту 1 (див фіг 2) під печами 3 встановлено силові циліндри 11, штоки яких пропущено в отвори підлоги печі для взаємодії з платформою 12, змонтованої на ПІДЛОЗІ печі так, що її один край шарнірно обпертий на поріг печі, а протилежний край опирається на силовий циліндр 11 Іншим варіантом засобу переміщення поду 6 при вивантаженні з печі (див фігЗ) є виконання його у виді лебідки 13, установленої на візку 1, і блоків 14, закріплених на столі, через які пропущено канат 15 з гаком 16 Внутрішній простір печі 3 від зовнішнього середовища відокремлюється затулкою 17 Пристрій для завантаження і вивантаження поду нагрівальної печі діє так Візок 1 з установленим на ньому подом 6 перекочується по рейкам коли 2 паралелно ряду печей 3 Його зупиняють коло печі, в яку намічено завантаження поду 6, відкривають затулку 17 і центрують рейки 5 столу візка відносно рейок 8 коли печі 3, а зазор між їх кінцями перекривають 57335 наконечниками 9 Завантаження поду 6 (див фіг1) виконують, нахиляючи площину столу 4 в бік печі 3 Для цього з допомогою силових циліндрів 10 повільно підіймають край столу 4 доки під 6 з заготівками 7 почне рухатись в піч 3 Підіймання стола 4 припиняють, а коли рух поду 6 треба уповільнити, то край столу 4 опускають Коли під 6 завантажується в піч його передні колеса з рейок 5 перекочуються по наконечниках 9 на рейки 8 доки не досягнуть до упору 18 Завантаження закінчено, затулку 17 закривають Вивантаження поду 6 по варіанту 1 (див фіг 2) проводять після того, як порожній візок 1 буде відцентровано відносно коли 8 печі і наконечниками 9 перекриють зазор між рейками столу 4 і печі З Тоді З ДОПОМОГОЮ СИЛОВИХ циліндрів 11 повільно підіймають край платформи 12 доки під 6 з заготівками 7 почне рухатись в напрямі візка 1 Підіймання платформи 12 припиняють, а коли рух поду 6 треба уповільнити, то край платформи 12 опускають Коли під 6 вивантажується з печі 3 його колеса з рейок 8 перекочуються по наконечниках 9 на рейки 5 доки не досягнуть до упору 19 Вивантаження закінчено, затулку 17 закривають Вивантаження поду 6 по варіанту 2 (див фіг 3) проводять після того, як порожній візок 1 буде відцентровано відносно коли 8 печі і наконечниками 9 перекриють зазор між рейками столу 4 і печі З Тоді гаком 16 канат 15 прикріпляють до поду 6, включають лебідку 13 і витягують під 6 з нагрітими заготвками 7на рейки 5 столу візка Вивантаження закінчено, затулку 17 закривають Таке виконання пристрою для завантаження і вивантаження поду нагрівальної печі дає можливість використати гравітаційні сили для завантаження і вивантаження поду з заготівками, а це дозволяє вивести робочі механізми з зони високих температур, що збільшує їх ДОВГОВІЧНІСТЬ Крім того, завантаження і вивантаження по варіанту 2 дають можливість на групу печей мати один засіб завантаження і вивантаження поду, що суттєво зменшує металоємкість пристрою 'вивантаження варіант 1 ) 17 19 5 Фіг 2 Фіг 4 7 57335 5 З Фіг. 5 Г / Фіг. 6 Комп'ютерна верстка С Волобуєва Підписано до друку 05 07 2003 Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ТОВ "Міжнародний науковий комітет", вул Артема, 77, м Київ, 04050, Україна
