Рейтер нагрівальної печі

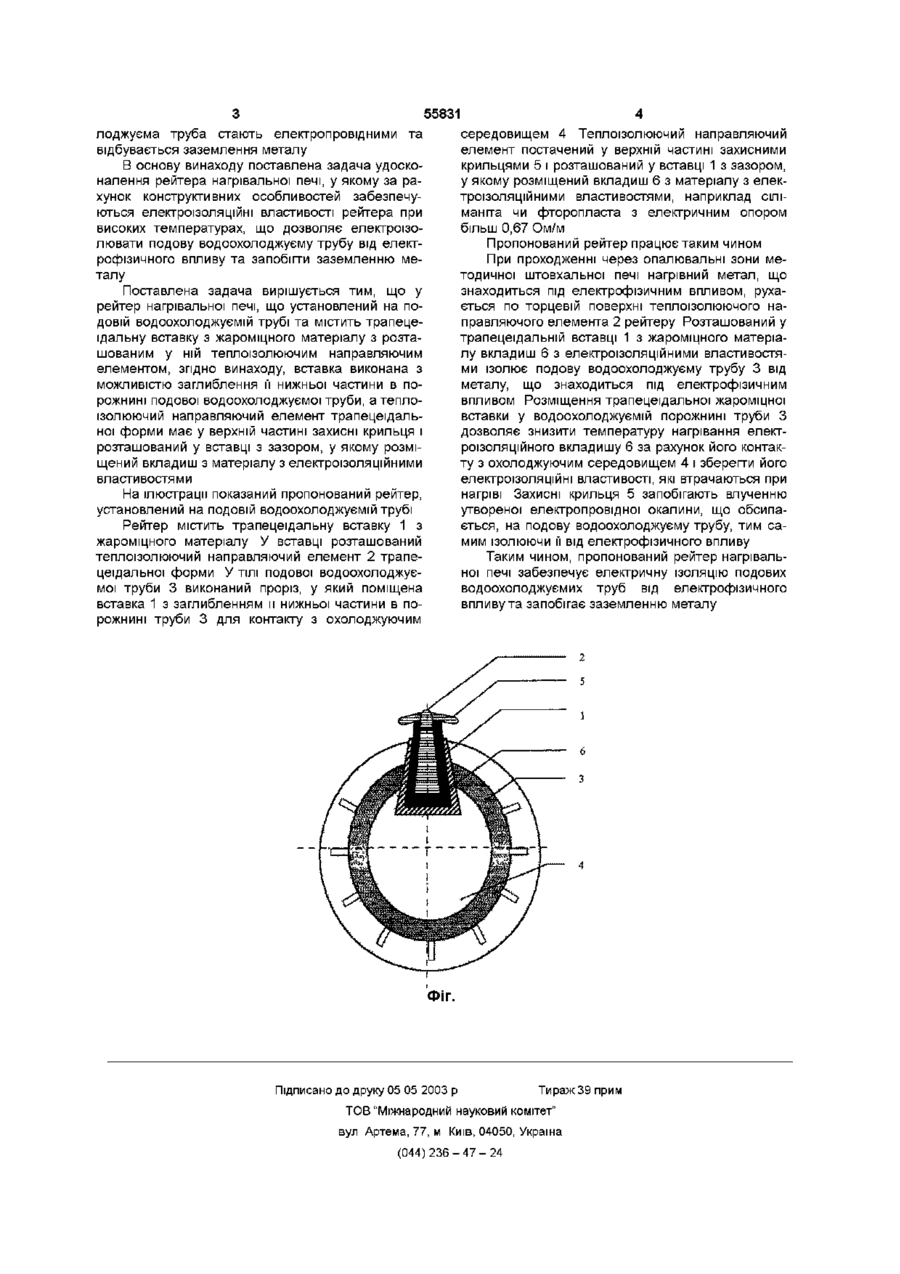

Рейтер нагрівальної печі, установлений на подовій водоохолоджуваній трубі, що містить тра пецеїдальну вставку з жароміцного матеріалу з розташованим у ній теплоізолюючим направляючим елементом, який відрізняється тим, що вставка виконана з можливістю заглиблення и нижньої частини в порожнині подової водоохолоджуваної труби, а теплоізолюючий направляючий елемент трапецеїдальної форми має у верхній частині захисні крильця і розташований у вставці з зазором, у якому розміщений вкладиш з матеріалу з електроізоляційними властивостями Винахід відноситься до конструктивних елементів нагрівальних пристроїв, зокрема методичних штовхальних печей, у яких використовується електрофізичний вплив на нагрівний метал Відомий рейтер нагрівальної печі, що містить опору, закріплену на подовій водоохолоджуємій трубі і спряжну з торцевими поверхнями жароміцної вставки, при цьому спряжні торцеві поверхні опори і жароміцної вставки виконані циліндричними, а бічні поверхні сполучені як паз-виступ [А С СРСР № 863985, Кл F27D3/02, F27B9/30, опубл 15 09 81 ] Використання даного рейтера в нагрівальній печі не дозволяє забезпечити електроізоляцію подової труби при нагріванні металевих заготівель із застосуванням електрофізичного впливу Матеріал вставки не володіє електроізоляційними властивостями при високих температурах й електропровідна окалина, що утворюється при нагріванні, потрапляючи на подову водоохолоджуєму трубу, як наслідок, піддає трубу електрофізичному впливу Зварене з'єднання опори з подовою водоохолоджуємою трубою може стати причиною зміщення та відриву рейтеру заготівлею і знижує надійність конструкції Найближчим аналогом до запропонованого пристрою є рейтер, установлений на подовій водоохолоджуємій трубі нагрівальної печі, що містить трапецеїдальну вставку з жароміцного матеріалу, верхній торець якої утворює опорну поверхню Вставка постачена теплоізолюючим направляючим елементом, виконаним у виді па ралельно встановлених у ній керамічних стрижнів, верхні торці яких розташовані в одній площині з опорною поверхнею вставки [А С СРСР № 855361, Кл F27B9/20, опубл 15 08 81 ] Ознаки найближчого аналогу, що збігаються з суттєвими ознаками запропонованого винаходу 1) трапецеїдальна вставка з жароміцного матеріалу, 2) теплоізолюючий направляючий елемент, розташований у вставці Відомий пристрій не забезпечує одержання необхідного технічного результату по наступним причинам При використанні методичних штовхальних печей, у яких для зниження окалиноутворювання використовується електрофізичний вплив на метал, наприклад при його завантаженні в піч штовхальником шляхом підведення до металу електричного потенціалу від негативного полюса джерела постійної напруги, через металеві заготівлі відбувається електрофізичний вплив і на під печі Для виключення електрофізичного впливу на під печі необхідно електроізолювати подові водоохолоджуємі труби При русі по опалювальним зонам методичної штовхальної печі метал піддається впливу ударних навантажень Тому при використанні відомого рейтера відбувається викрашування керамічних стрижнів та осипання окалини Опорна поверхня вставки рейтера не запобігає влученню окалини, що утворилася в результаті нагрівання металу на вузол «вставкатруба», унаслідок чого і рейтер, і подова водоохо СО 00 Ю ю 55831 лоджуєма труба стають електропровідними та відбувається заземлення металу В основу винаходу поставлена задача удосконалення рейтера нагрівальної печі, у якому за рахунок конструктивних особливостей забезпечуються електроізоляційні властивості рейтера при високих температурах, що дозволяє електроізолювати подову водоохолоджуєму трубу від електрофізичного впливу та запобігти заземленню металу Поставлена задача вирішується тим, що у рейтер нагрівальної печі, що установлений на подовій водоохолоджуєміи трубі та містить трапецеїдальну вставку з жароміцного матеріалу з розташованим у ній теплоізолюючим направляючим елементом, згідно винаходу, вставка виконана з можливістю заглиблення її нижньої частини в порожнині подової водоохолоджуємої труби, атеплоізолюючий направляючий елемент трапецеїдальної форми має у верхній частині захисні крильця і розташований у вставці з зазором, у якому розміщений вкладиш з матеріалу з електроізоляційними властивостями На ілюстрації показаний пропонований рейтер, установлений на подовій водоохолоджуєміи трубі Рейтер містить трапецеїдальну вставку 1 з жароміцного матеріалу У вставці розташований теплоізолюючий направляючий елемент 2 трапецеїдальної форми У ТІЛІ подової водоохолоджуємої труби 3 виконаний проріз, у який поміщена вставка 1 з заглибленням и нижньої частини в порожнині труби 3 для контакту з охолоджуючим середовищем 4 Теплоізолюючий направляючий елемент постачений у верхній частині захисними крильцями 5 і розташований у вставці 1 з зазором, у якому розміщений вкладиш 6 з матеріалу з електроізоляційними властивостями, наприклад СІЛІманіта чи фторопласта з електричним опором більш 0,67 Ом/м Пропонований рейтер працює таким чином При проходженні через опалювальні зони методичної штовхальної печі нагрівний метал, що знаходиться під електрофізичним впливом, рухається по торцевій поверхні теплоізолюючого направляючого елемента 2 рейтеру Розташований у трапецеїдальній вставці 1 з жароміцного матеріалу вкладиш 6 з електроізоляційними властивостями ізолює подову водоохолоджуєму трубу 3 від металу, що знаходиться під електрофізичним впливом Розміщення трапецеїдальної жароміцної вставки у водоохолоджуєміи порожнині труби З дозволяє знизити температуру нагрівання електроізоляційного вкладишу 6 за рахунок його контакту з охолоджуючим середовищем 4 і зберегти його електроізоляційні властивості, які втрачаються при нагріві Захисні крильця 5 запобігають влученню утвореної електропровідної окалини, що обсипається, на подову водоохолоджуєму трубу, тим самим ізолюючи її від електрофізичного впливу Таким чином, пропонований рейтер нагрівальної печі забезпечує електричну ІЗОЛЯЦІЮ ПОДОВИХ водоохолоджуємих труб від електрофізичного впливу та запобігає заземленню металу ФІГ. Підписано до друку 05 05 2003 р Тираж 39 прим ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24
