Ємність для зберігання двох компонентів

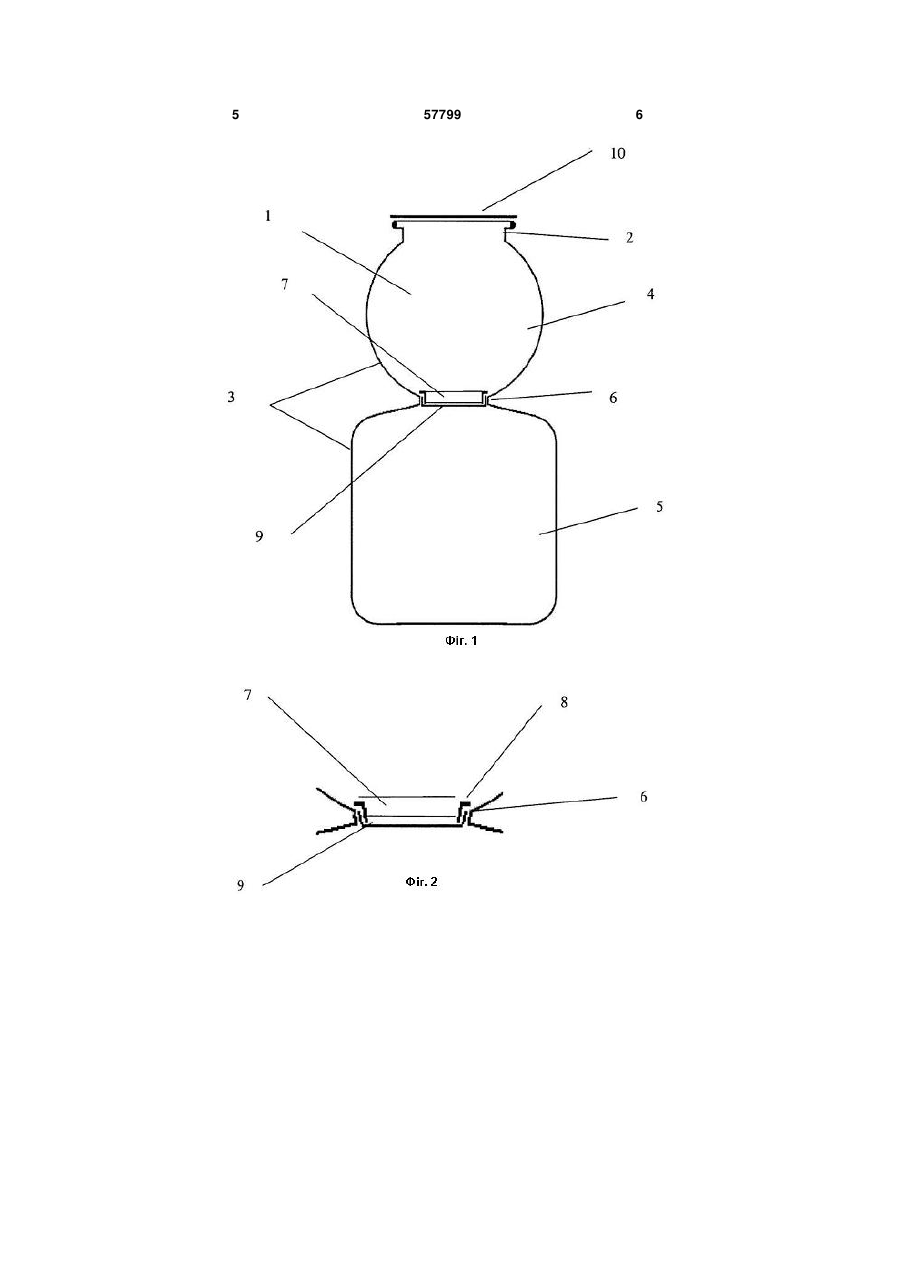

1. Ємність для зберігання двох компонентів, яка містить тулово з шийкою, на тулові виконаний кільцевий перетяг, що розділяє ємність на нижню і верхню порожнини, причому діаметр кільцевого перетяга менше діаметра шийки, кільце із мембраною, які встановлені у кільцевий перетяг та розділяють компоненти, розміщені у верхній та 3 брани від деяких лужних компонентів, які неможливо покрити захисним шаром одразу після операції вирубування із рулону перед операцією встановлення в кільцевий перетяг ємності. Це може привести до браку продукції при її зберіганні. Задачею корисної моделі є розробка ємності для зберігання двох компонентів, яка забезпечувала б зниження дифузії між порожнинами та захист від корозії торцевих частин шляхом подвійного закріплення мембрани між бічними поверхнями кільця та кільцевого перетяга ємності за рахунок конструктивних змін. Поставлена задача вирішується тим, що ємність для зберігання двох компонентів, яка містить тулово з шийкою, на тулові виконаний кільцевий перетяг, що розділяє ємність на нижню і верхню порожнини, причому, діаметр кільцевого перетяга менше діаметра шийки, кільце із мембраною, які встановлені у кільцевий перетяг та розділяють компоненти, розміщенні у верхній та нижній порожнинах, а на шийці встановлений закупорювальний елемент, у відповідності до корисної моделі, мембрана має діаметр більший, ніж діаметр кільця, та розміщена на нижній частині кільця, охоплюючи зовнішню бічну поверхню кільця. Крім того, кільцевий перетяг і кільце виконані у формі усіченого конуса, звуженого донизу. Крім того, краї мембрани мають розрізи або вирізи. Корисна модель пояснюється кресленнями. На Фіг.1 представлений загальний вигляд ємності для зберігання двох компонентів, переріз. На Фіг.2 - кільце та мембрана, в кільцевому перетязі, переріз по вертикалі. На Фіг.3 - мембрана. Позицією 1 позначена ємність; поз. 2 - шийка; поз. 3 - тулово; поз. 4 та 5 - верхня та нижня порожнини відповідно; поз. 6 - кільцевий перетяг; поз. 7 - кільце; поз. 8 - обідок; поз. 9 - мембрана на кільці; поз. 10 - закупорювальний елемент; поз. 11 - розрізи; поз. 12 -вирізи. Ємність для зберігання двох компонентів, що заявляється, зображена на Фіг.1, має шийку 2, тулово 3, яке виконане у вигляді верхньої 4 і нижньої 5 порожнин, розділене надглибоким кільцевим перетягом 6. При цьому, діаметр кільцевого перетяга 6 менше діаметра шийки 2. Це співвідношення діаметрів дозволяє вільно проходити через шийку 2 ємності 1 робочому органу машини, яка реалізовує спосіб обробки ємностей, і виконати операції обполіскування, зливу обполіскуючої 57799 4 рідини, сушіння ємності та наповнення нижньої та верхньої порожнин 5, 4 компонентами, які здійснюються традиційним способом. Перед встановленням кільця 7 в кільцевий перетяг здійснюють установку мембрани 9 на нижню частину кільця 7, наприклад методами зварювання, склеювання, механічного обтиску/пережиму. Після цього з'єднання, зовнішні краї мембрани 9, Фіг.3, виступають за зовнішній діаметр кільця 6. Зовнішні краї мембрани 9, які виступають, обтискують навколо кільця 7. Для кращого охоплення на мембрані без складок та заминів виконують розрізи 11 або вирізи 12, Фіг.3. Після чого, встановлюють кільце 7 із мембраною 8 в кільцевий перетяг 6. Обідок 8 на верхньої частині кільця 7, Фіг.2, надає додаткову жорсткість всій конструкції та додатковий захист торцевих частин металевих мембран від корозії. Крім того, для герметичності та зручності встановлення кільцевий перетяг 6 і кільце 7 із мембраною 9 виконують у формі усіченого конуса, звуженого донизу, Фіг.2, та використовують багатошарову мембрану із різних матеріалів, умовно не показано. Наповнення верхньої порожнини 4 другим компонентом і закриття закупорювальним елементом 10 шийки 2, Фіг.1 здійснюють таким чином. Для компенсації підвищеної вологості в верхній порожнини, що може з'явитися при наповненні нижньої порожнини, другий компонент підготовлюють таким чином, щоб загальна вологість була у нормі, тобто другий компонент "підсушують". При цьому, закупорювальний елемент 10 виконують у вигляді верхньої мембрани або кришки, або для захисту верхньої мембрани використовують одночасно і кришку, умовно не показано. Використовують ємність для зберігання двох компонентів таким чином. Після відкривання закупорювального елемента 10, зруйнується цілісність мембрани 9 на кільці 7 зовнішнім пристосуванням, наприклад, лопаткою. Після чого, компоненти в порожнинах змішуються. Можливе і почергове добування компонентів в зовнішню тару для подальшого змішування. Використання ємності для зберігання двох компонентів, що заявляється, дозволить зменшити брак готової продукції при її зберіганні до змішування компонентів перед використанням. Вартість таких ємностей для зберігання двох компонентів, майже така ж, як в традиційних пластикових та ПЕТ-пляшок, що дозволить забезпечити широкий спектр застосування корисної моделі у виробництві напоїв, медичних, фармацевтичних і хімічних препаратів, в косметичній індустрії і ветеринарії. 5 57799 6 7 Комп’ютерна верстка Л. Ціхановська 57799 8 Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
