Пристрій для визначення характеристик факторних послідовностей

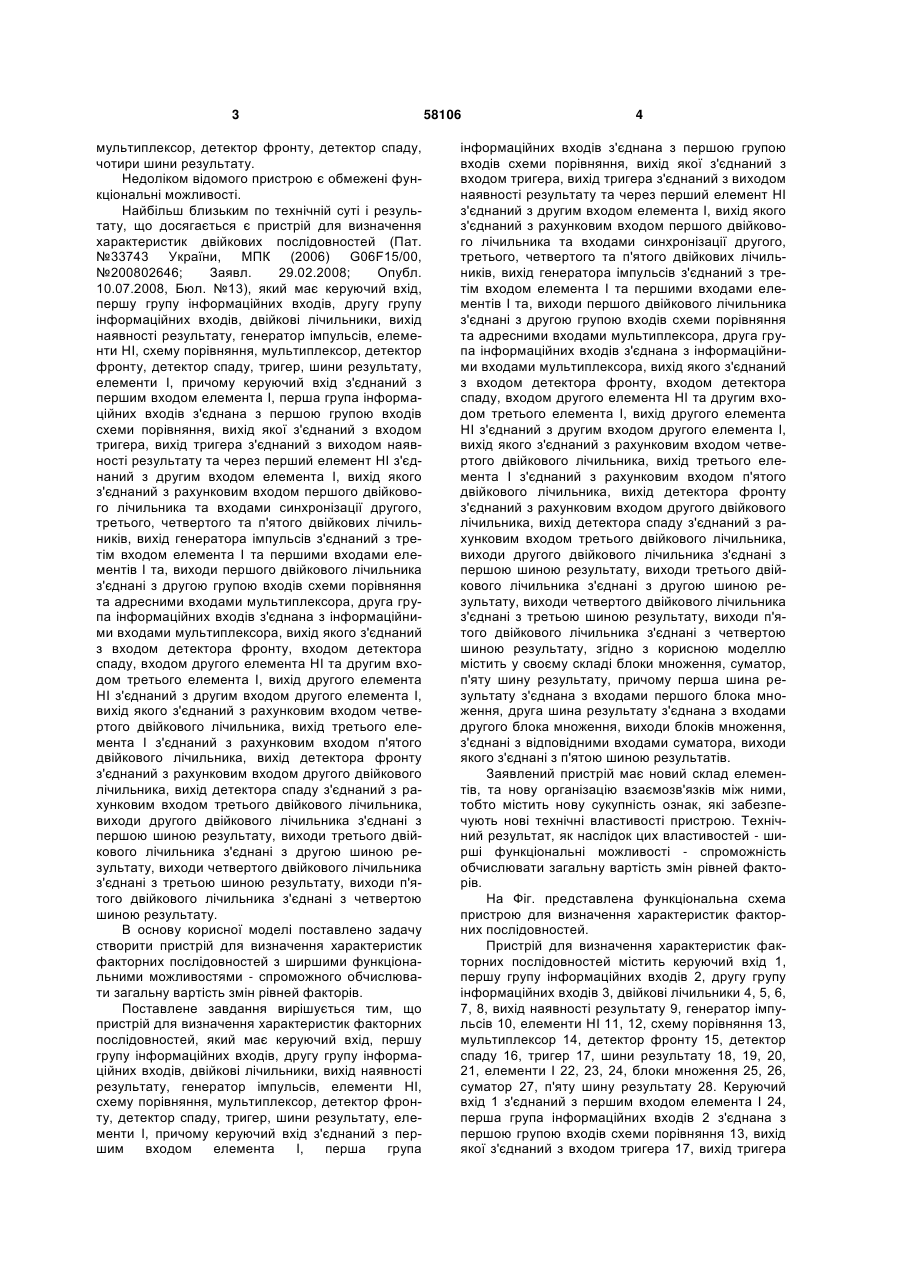

Пристрій для визначення характеристик факторних послідовностей, який має керуючий вхід, першу групу інформаційних входів, другу групу інформаційних входів, двійкові лічильники, вихід наявності результату, генератор імпульсів, елементи НІ, схему порівняння, мультиплексор, детектор фронту, детектор спаду, тригер, шини результату, елементи І, причому керуючий вхід з'єднаний з першим входом елемента І, перша група інформаційних входів з'єднана з першою групою входів схеми порівняння, вихід якої з'єднаний з входом тригера, вихід тригера з'єднаний з виходом наявності результату та через перший елемент НІ з'єднаний з другим входом елемента І, вихід якого з'єднаний з рахунковим входом першого двійкового лічильника та входами синхронізації другого, третього, четвертого та п'ятого двійкових лічильників, вихід генератора імпульсів з'єднаний з третім входом елемента І та першими входами елементів І, виходи першого двійкового лічильника U 2 58106 1 3 мультиплексор, детектор фронту, детектор спаду, чотири шини результату. Недоліком відомого пристрою є обмежені функціональні можливості. Найбільш близьким по технічній суті і результату, що досягається є пристрій для визначення характеристик двійкових послідовностей (Пат. №33743 України, МПК (2006) G06F15/00, №200802646; Заявл. 29.02.2008; Опубл. 10.07.2008, Бюл. №13), який має керуючий вхід, першу групу інформаційних входів, другу групу інформаційних входів, двійкові лічильники, вихід наявності результату, генератор імпульсів, елементи НІ, схему порівняння, мультиплексор, детектор фронту, детектор спаду, тригер, шини результату, елементи І, причому керуючий вхід з'єднаний з першим входом елемента І, перша група інформаційних входів з'єднана з першою групою входів схеми порівняння, вихід якої з'єднаний з входом тригера, вихід тригера з'єднаний з виходом наявності результату та через перший елемент НІ з'єднаний з другим входом елемента І, вихід якого з'єднаний з рахунковим входом першого двійкового лічильника та входами синхронізації другого, третього, четвертого та п'ятого двійкових лічильників, вихід генератора імпульсів з'єднаний з третім входом елемента І та першими входами елементів І та, виходи першого двійкового лічильника з'єднані з другою групою входів схеми порівняння та адресними входами мультиплексора, друга група інформаційних входів з'єднана з інформаційними входами мультиплексора, вихід якого з'єднаний з входом детектора фронту, входом детектора спаду, входом другого елемента НІ та другим входом третього елемента І, вихід другого елемента НІ з'єднаний з другим входом другого елемента І, вихід якого з'єднаний з рахунковим входом четвертого двійкового лічильника, вихід третього елемента І з'єднаний з рахунковим входом п'ятого двійкового лічильника, вихід детектора фронту з'єднаний з рахунковим входом другого двійкового лічильника, вихід детектора спаду з'єднаний з рахунковим входом третього двійкового лічильника, виходи другого двійкового лічильника з'єднані з першою шиною результату, виходи третього двійкового лічильника з'єднані з другою шиною результату, виходи четвертого двійкового лічильника з'єднані з третьою шиною результату, виходи п'ятого двійкового лічильника з'єднані з четвертою шиною результату. В основу корисної моделі поставлено задачу створити пристрій для визначення характеристик факторних послідовностей з ширшими функціональними можливостями - спроможного обчислювати загальну вартість змін рівней факторів. Поставлене завдання вирішується тим, що пристрій для визначення характеристик факторних послідовностей, який має керуючий вхід, першу групу інформаційних входів, другу групу інформаційних входів, двійкові лічильники, вихід наявності результату, генератор імпульсів, елементи НІ, схему порівняння, мультиплексор, детектор фронту, детектор спаду, тригер, шини результату, елементи І, причому керуючий вхід з'єднаний з першим входом елемента І, перша група 58106 4 інформаційних входів з'єднана з першою групою входів схеми порівняння, вихід якої з'єднаний з входом тригера, вихід тригера з'єднаний з виходом наявності результату та через перший елемент НІ з'єднаний з другим входом елемента І, вихід якого з'єднаний з рахунковим входом першого двійкового лічильника та входами синхронізації другого, третього, четвертого та п'ятого двійкових лічильників, вихід генератора імпульсів з'єднаний з третім входом елемента І та першими входами елементів І та, виходи першого двійкового лічильника з'єднані з другою групою входів схеми порівняння та адресними входами мультиплексора, друга група інформаційних входів з'єднана з інформаційними входами мультиплексора, вихід якого з'єднаний з входом детектора фронту, входом детектора спаду, входом другого елемента HI та другим входом третього елемента І, вихід другого елемента HI з'єднаний з другим входом другого елемента І, вихід якого з'єднаний з рахунковим входом четвертого двійкового лічильника, вихід третього елемента І з'єднаний з рахунковим входом п'ятого двійкового лічильника, вихід детектора фронту з'єднаний з рахунковим входом другого двійкового лічильника, вихід детектора спаду з'єднаний з рахунковим входом третього двійкового лічильника, виходи другого двійкового лічильника з'єднані з першою шиною результату, виходи третього двійкового лічильника з'єднані з другою шиною результату, виходи четвертого двійкового лічильника з'єднані з третьою шиною результату, виходи п'ятого двійкового лічильника з'єднані з четвертою шиною результату, згідно з корисною моделлю містить у своєму складі блоки множення, суматор, п'яту шину результату, причому перша шина результату з'єднана з входами першого блока множення, друга шина результату з'єднана з входами другого блока множення, виходи блоків множення, з'єднані з відповідними входами суматора, виходи якого з'єднані з п'ятою шиною результатів. Заявлений пристрій має новий склад елементів, та нову організацію взаємозв'язків між ними, тобто містить нову сукупність ознак, які забезпечують нові технічні властивості пристрою. Технічний результат, як наслідок цих властивостей - ширші функціональні можливості - спроможність обчислювати загальну вартість змін рівней факторів. На Фіг. представлена функціональна схема пристрою для визначення характеристик факторних послідовностей. Пристрій для визначення характеристик факторних послідовностей містить керуючий вхід 1, першу групу інформаційних входів 2, другу групу інформаційних входів 3, двійкові лічильники 4, 5, 6, 7, 8, вихід наявності результату 9, генератор імпульсів 10, елементи HI 11, 12, схему порівняння 13, мультиплексор 14, детектор фронту 15, детектор спаду 16, тригер 17, шини результату 18, 19, 20, 21, елементи І 22, 23, 24, блоки множення 25, 26, суматор 27, п'яту шину результату 28. Керуючий вхід 1 з'єднаний з першим входом елемента І 24, перша група інформаційних входів 2 з'єднана з першою групою входів схеми порівняння 13, вихід якої з'єднаний з входом тригера 17, вихід тригера 5 17 з'єднаний з виходом наявності результату 9 та через перший елемент НІ 11 з'єднаний з другим входом елемента І 24, вихід якого з'єднаний з рахунковим входом першого двійкового лічильника 4 та входами синхронізації другого, третього, четвертого та п'ятого двійкових лічильників (5,6,7,8), вихід генератора імпульсів 10 з'єднаний з третім входом елемента І 24 та першими входами елементів І 22 та 23, виходи першого двійкового лічильника 4 з'єднані з другою групою входів схеми порівняння 13 та адресними входами мультиплексора 14, друга група інформаційних входів З з'єднана з інформаційними входами мультиплексора 14, вихід якого з'єднаний з входом детектора фронту 15, входом детектора спаду 16, входом другого елемента HI 12 та другим входом третього елемента І 23, вихід другого елемента HI 12 з'єднаний з другим входом другого елемента І 22, вихід якого з'єднаний з рахунковим входом четвертого двійкового лічильника 7, вихід третього елемента І 23 з'єднаний з рахунковим входом п'ятого двійкового лічильника 8, вихід детектора фронту 15 з'єднаний з рахунковим входом другого двійкового лічильника 5, вихід детектора спаду 16 з'єднаний з рахунковим входом третього двійкового лічильника 6, виходи другого двійкового лічильника 5 з'єднані з першою шиною результату 18, виходи третього двійкового лічильника 6 з'єднані з другою шиною результату 19, виходи четвертого двійкового лічильника 7 з'єднані з третьою шиною результату 20, виходи п'ятого двійкового лічильника 8 з'єднані з четвертою шиною результату 21, перша шина результату 18 з'єднана з входами першого блока множення 25, друга шина результату 19 з'єднана з входами другого блока множення 26, виходи блоків множення 25,26 з'єднані з відповідними входами суматора 27, виходи якого з'єднані з п’ятою шиною результатів. Працює пристрій для визначення характеристик факторних послідовностей таким чином. Пристрій для визначення характеристик факторних послідовностей призначений для аналізу характеристик факторних послідовностей, які необхідні, наприклад, при побудові оптимальних планів багатофакторного експерименту, при проектування дискретних пристроїв, при розробці контрольних та діагностичних тестів, тощо. При побудові планів багатофакторного експерименту для аналізу характеристик змін значень факторів, рівні значень факторів кодуються відповідно "+"  "1", "-"  "0". Нехай маємо двійкову послідовність А={а1, а2,..., an}, де а1, а2,..., an -значення елементів двійкової послідовності, причому, аі Є {0,1}, які подаються на відповідні входи групи інформаційних входів 3. Пристрій визначає такі характеристики двійкової послідовності: кількість переходів "0"  "1", кількість переходів "1"  "0", кількість 58106 6 значень "0" у послідовності, та кількість значень "1" у послідовоності. У початковому стані значення сигналів на виходах двійкових лічильників 4, 5, 6, 7, 8 "0...0", а тригера 17 "0". На входи групи інформаційних входів 2 подається двійковий код відповідний кількості значень у послідовності. На керуючий вхід 1 подається сигнал "1", який відкриває елемент І 24, і імпульси з виходу генератора імпульсів 10 проходять на лічильний вхід двійкового лічильника 4 та на входи синхронизації двійкових лічильників 5, 6, 7, 8. При цьому двійковий лічильник 4 змінює послідовно свій стан ("0.00", "0..01", "0..10", ...). На вихід мультиплексора 14 передається значення відповідного значення двійкової послідовності, які знаходяться на другої групі інформаційних входів. Двійкові лічильники 5, 6, 7, 8 збільшують свій стан на одиницю в наступних випадках. Двійковий лічильник 5 - якщо має місто перехід "0"  "1", двійковий лічильник 6 якщо має місто перехід "1"  "0", двійковий лічильник 7 - якщо вихідний сигнал мультиплексора "0", а двійковий лічильник 8 - якщо сигнал на виході мультиплексора "1". Детектор фронту 15 формує на своєму виході імпульс, якщо на його вході сигнал змінює значення з "0" на "1", цей імпульс поступає на рахунковий вхід двійкового лічильника 5 та збільшує його стан на одиницю. Детектор спаду 16 формує на своєму виході імпульс, якщо на його вході сигнал змінює значення з "1" на "0", цей імпульс поступає на рахунковий вхід двійкового лічильника 6 та збільшує його стан на одиницю. Таким чином, на шині результату 18 формується кількість переходів "0"  "1", а на шині результату 19 формується кількість переходів "1"  "0". На шині результату 20 формується кількість значень «0» у двійковій послідовності, а на шині результату 21 - кількість значень «1» у двійковій послідовності. Якщо двійкові коди на першій групі інформаційних входів 2 та виходах двійкового лічильника 4 співпадають, то на виході схеми порівняння 13 формується сигнал "1", який переводить тригер 17 у стан "1". При цьому на виході елемента HI 11 формується сигнал "0", який закриває проходження імпульсів с генератора імпульсів 10 на рахунковий вхід двійкового лічильника 4. Одночасно на виході наявності результату 9 - сигнал "1", який свідчить, що процес аналізу характеристик двійкової послідовності закінчено. Одержані характеристики знаходяться на відповідних вихідних шинах результату 18-21. Блоки множення 25, 26 обчислюють загальну вартість змін рівнів факторів для кожного виду змін, а суматор 27 обчислює загальну вартість змін, значення якої видається на шину результату 28. 7 Комп’ютерна верстка Н. Лиcенко 58106 8 Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
